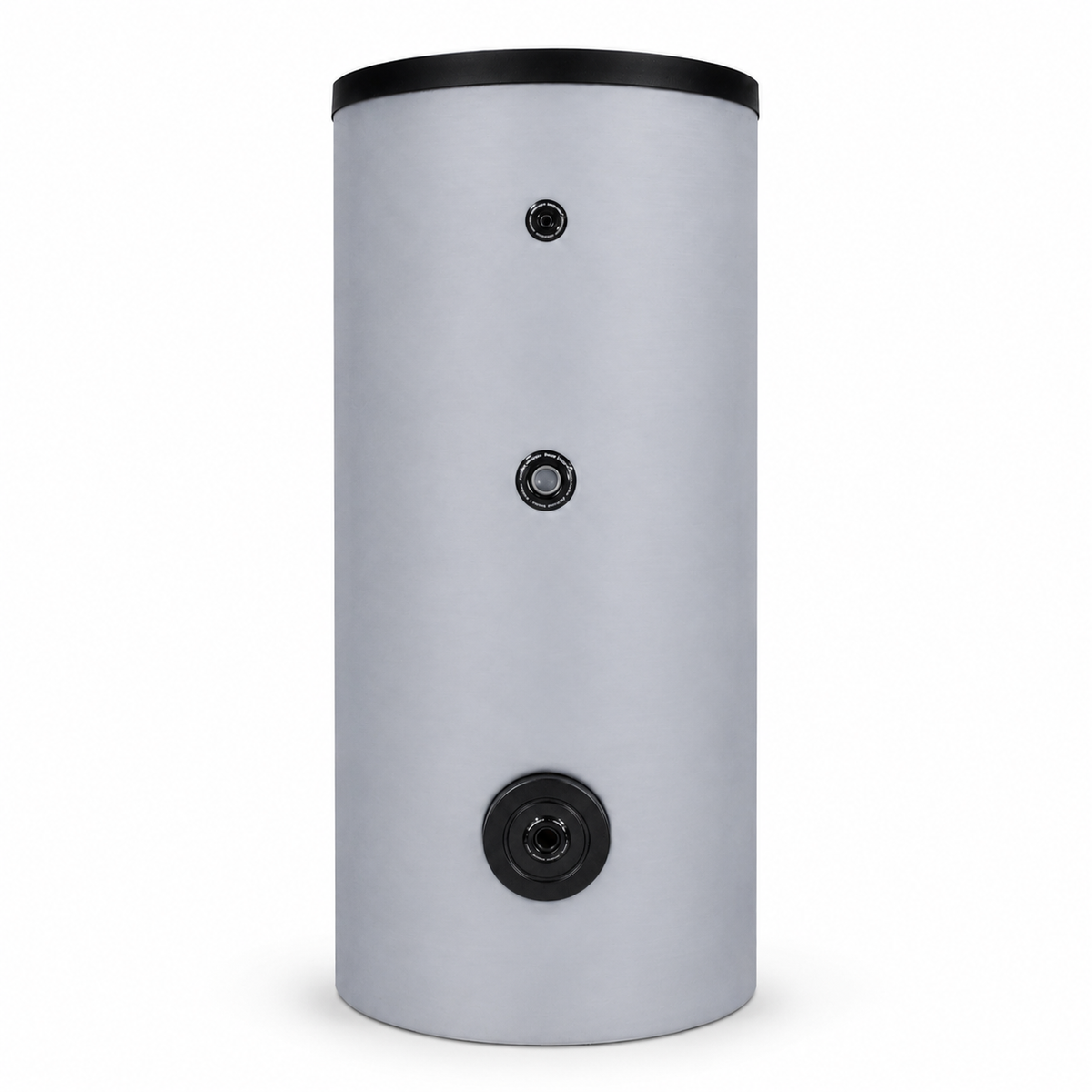

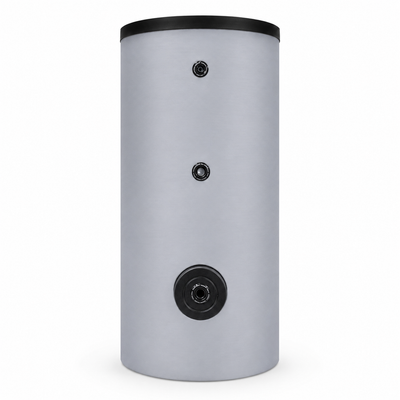

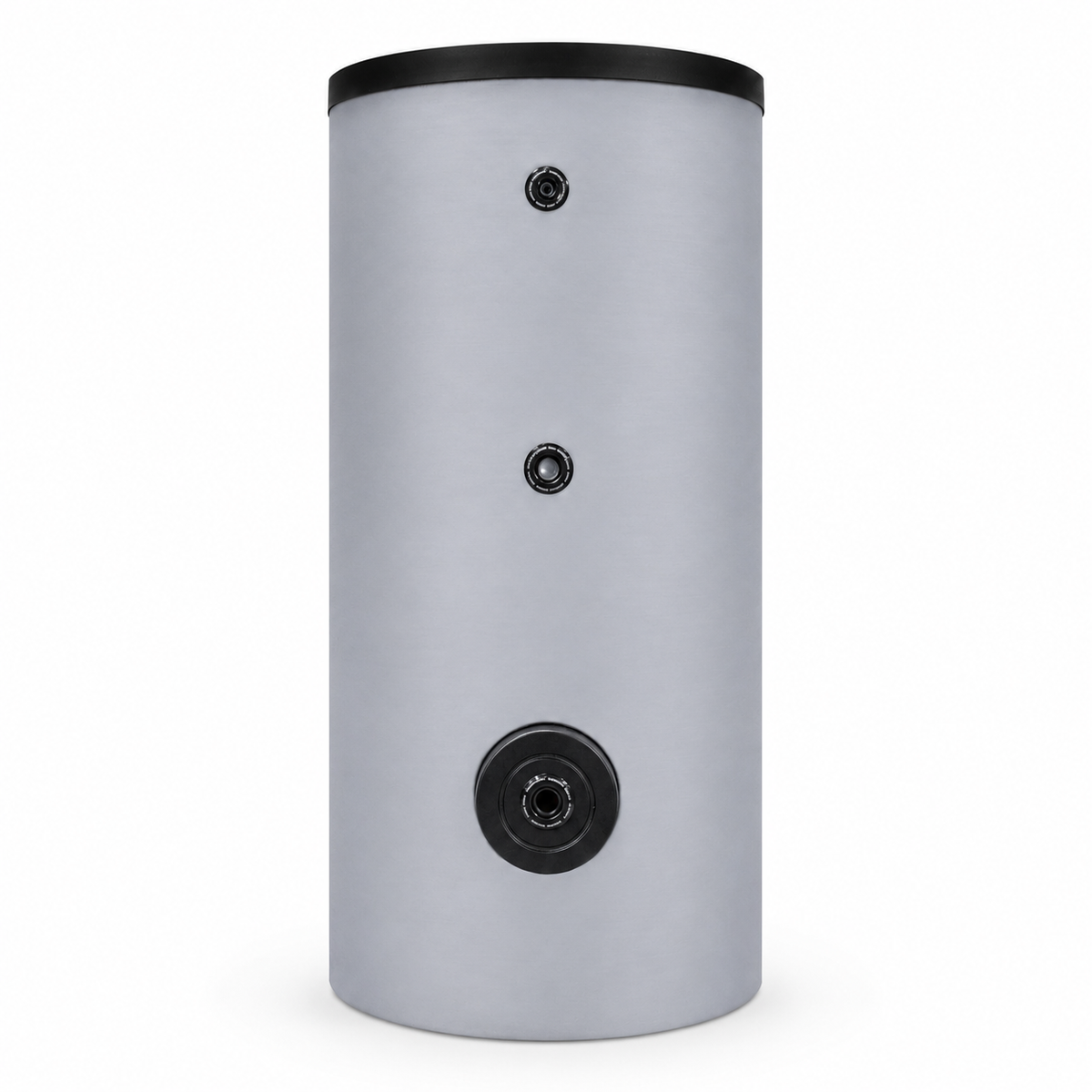

Sunex FISH S2 500 X Solar-Warmwasserspeicher 500 Liter

Produktüberblick & Einsatzbereich

Der Sunex FISH S2 500 X ist ein stehender Solar-Warmwasserspeicher mit 500 Liter Nenninhalt zur zentralen Erwärmung und Bevorratung von Trinkwarmwasser. Zwei voneinander unabhängig arbeitende Glattrohr-Wärmetauscher ermöglichen die hydraulisch getrennte Einbindung von zwei Wärmequellen, beispielsweise einer Solarthermieanlage und einem Heizkessel, einer Holzheizung, einer Wärmepumpe oder einem anderen geeigneten Wärmeerzeuger.

Das große Speichervolumen eignet sich für Anlagen mit entsprechend hohem oder zeitlich gebündeltem Warmwasserbedarf. Das für die Energiekennzeichnung ausgewiesene ErP-Speichervolumen beträgt 472 Liter.

Technik & Ausstattung

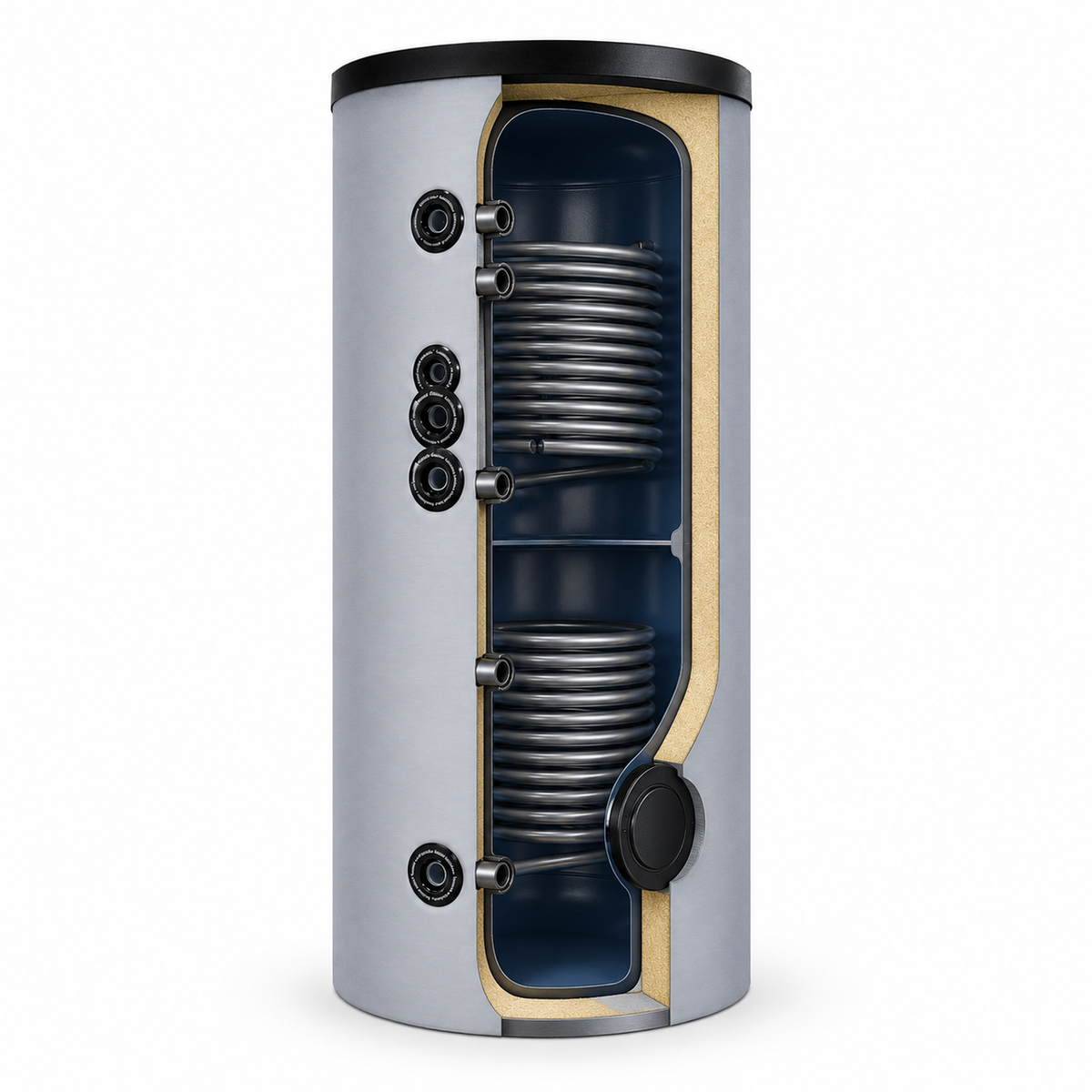

Der Trinkwasserbehälter besteht aus Stahl S235JR und ist auf der Innenseite emailliert. Zwei Magnesiumanoden ergänzen den Korrosionsschutz. Die beiden hydraulisch getrennten Glattrohr-Wärmetauscher bestehen aus Stahl P235GH.

Der untere Wärmetauscher besitzt eine Übertragungsfläche von 2,4 m² und erreicht unter definierten Prüfbedingungen eine Dauerleistung von 68 kW. Der obere Wärmetauscher verfügt über 1,1 m² Übertragungsfläche und eine Dauerleistung von 37 kW. Die tatsächlich erreichbare Wärmeübertragung richtet sich nach den Systemtemperaturen, Volumenströmen und der hydraulischen Auslegung.

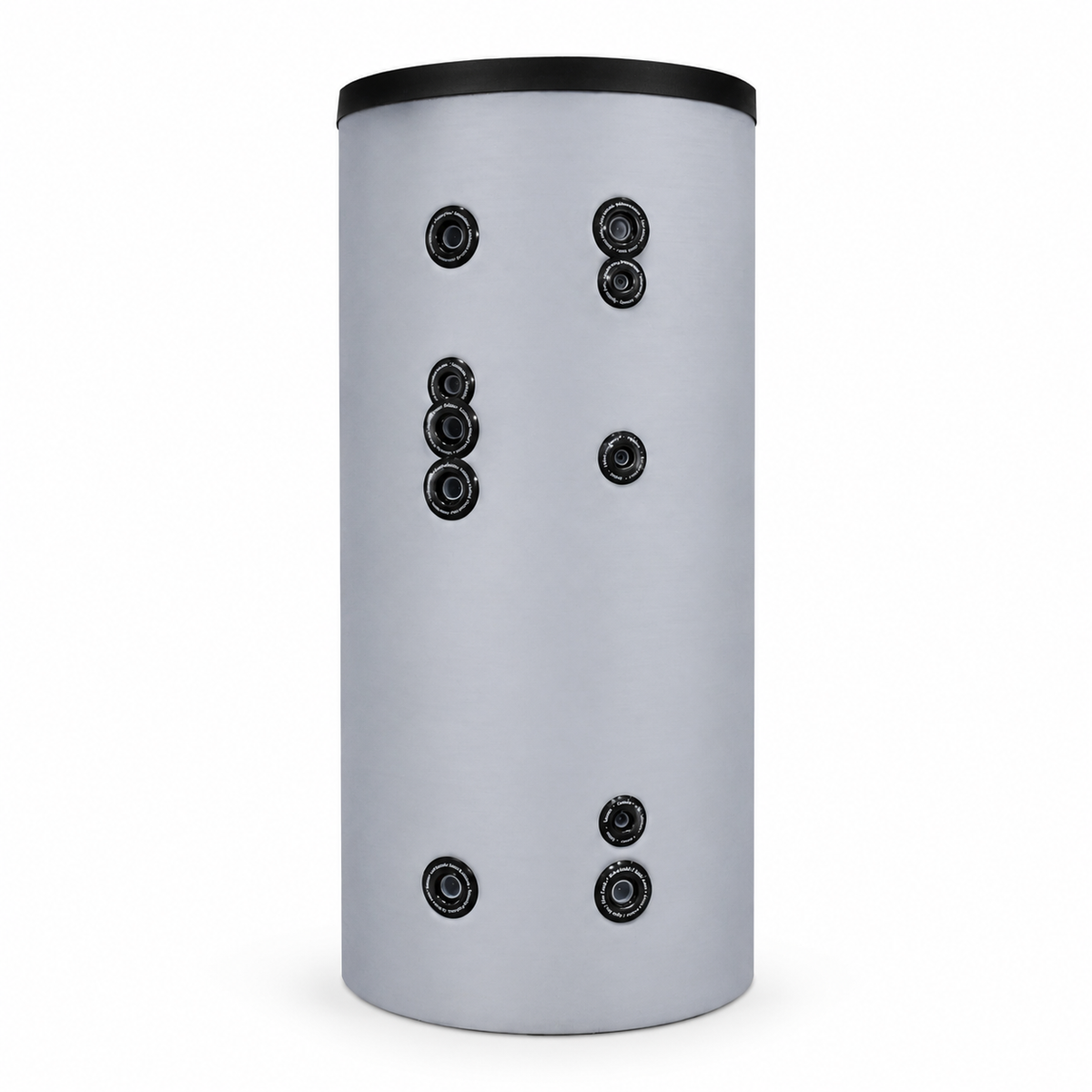

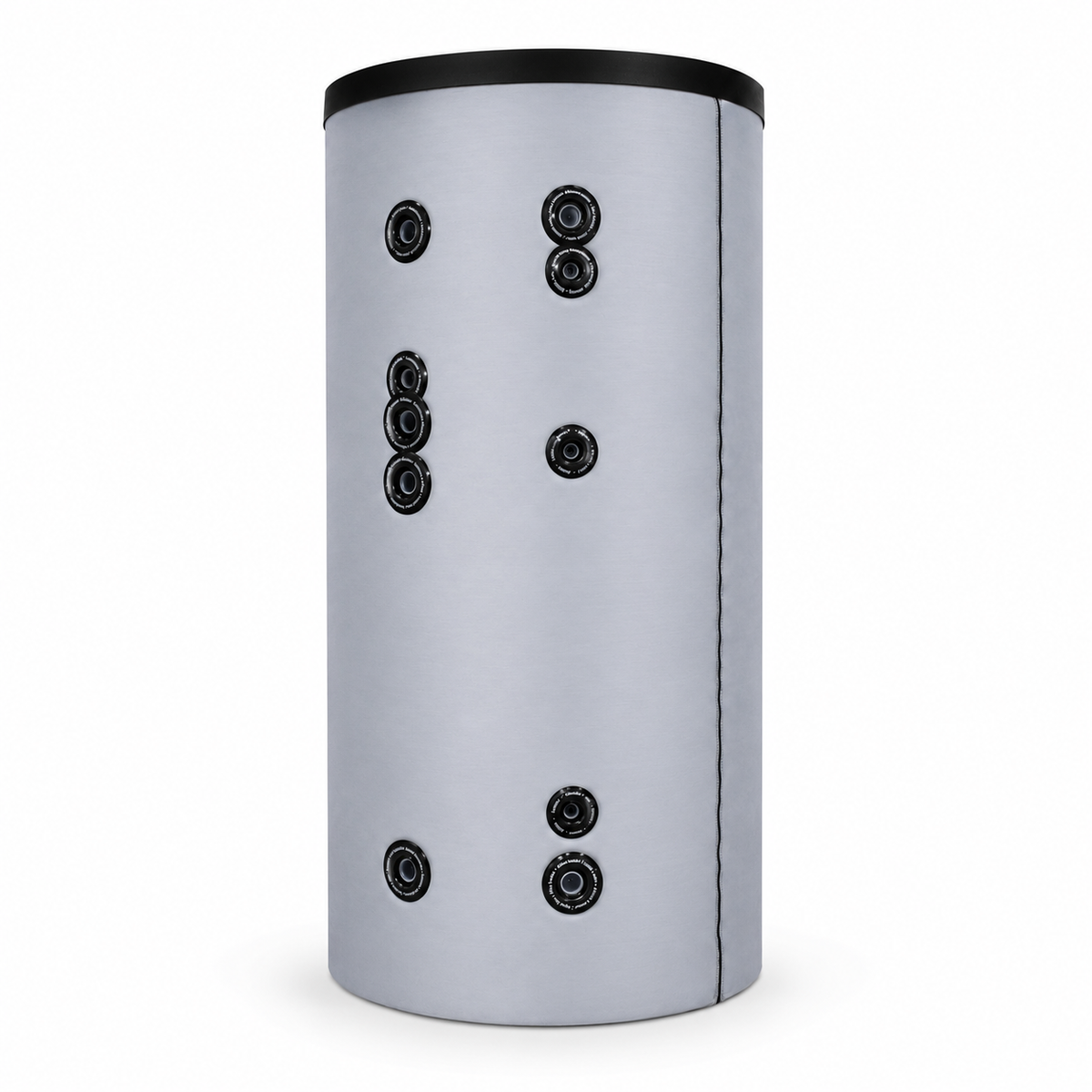

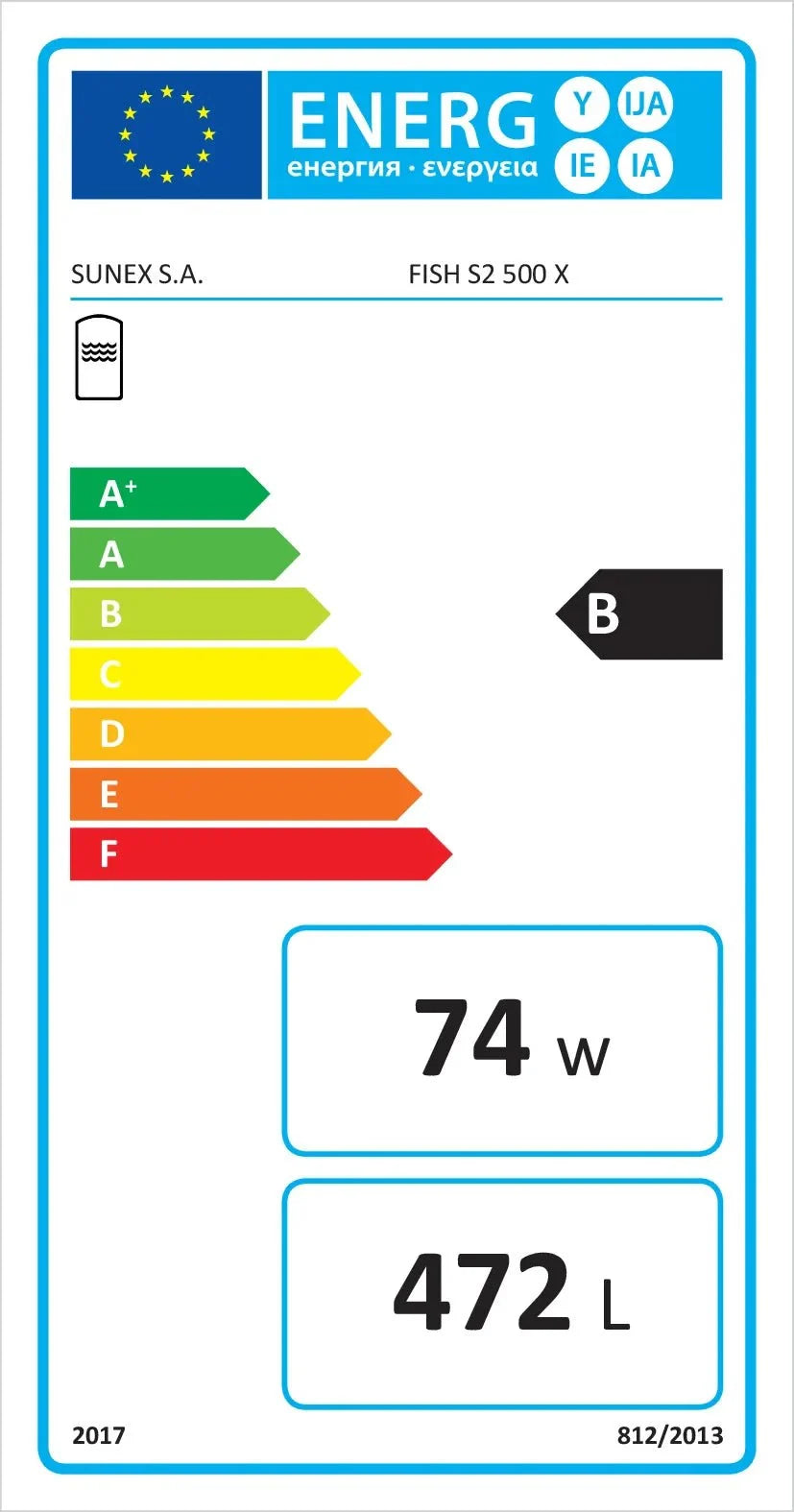

Zur Ausstattung gehören eine Revisionsöffnung, ein Zirkulationsanschluss, mehrere Tauchhülsen für Temperaturfühler, ein Thermometeranschluss sowie Anschlüsse für einen optionalen Elektroheizstab. Die fest integrierte 50-mm-PUR-Hartschaumdämmung reduziert die Wärmeabgabe an den Aufstellraum. Der Speicher erreicht die Energieeffizienzklasse B bei einem Stillstandsverlust von 74 W.

Vorteile im Alltag

Die voneinander unabhängigen Wärmetauscher schaffen eine flexible Grundlage für bivalente Warmwasseranlagen. Der untere Wärmetauscher kann beispielsweise Solarwärme aufnehmen, während der obere Wärmetauscher die Nachheizung über eine zweite Wärmequelle übernimmt.

Die Revisionsöffnung erleichtert Kontroll-, Reinigungs- und Wartungsarbeiten am Speicherinneren. Mehrere Fühlerpositionen unterstützen eine abgestufte Temperaturerfassung und eine an das jeweilige Anlagenkonzept angepasste Regelung.

Systemintegration & Kompatibilität

Der Sunex FISH S2 500 X ist für geschlossene Trinkwarmwasseranlagen mit zwei getrennt einzubindenden Wärmequellen vorgesehen. Neben Solarthermie können geeignete Heizkessel, Holzheizungen oder Wärmepumpen angebunden werden. Bei einer Wärmepumpe müssen Wärmetauscherfläche, Übertragungsleistung, Temperaturniveau und Volumenstrom zur vorgesehenen Anlage passen.

Für eine elektrische Zusatzheizung stehen zwei Anschlüsse mit 1 1/2 Zoll zur Verfügung. Elektroheizstab, Sicherheitsgruppe, Trinkwasser-Ausdehnungsgefäß, Pumpen, Regelung und weitere Systemkomponenten sind passend zur Anlagenplanung auszuwählen.

Montage

Der Speicher ist ausschließlich senkrecht in einem trockenen und frostfreien Raum auf einem ebenen, dauerhaft tragfähigen Untergrund aufzustellen. Der Aufstellort muss das Gewicht des vollständig gefüllten Speichers einschließlich Armaturen und Rohrleitungen sicher aufnehmen können.

Montage, hydraulischer Anschluss und Inbetriebnahme dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen. Für Arbeiten an Revisionsöffnung, Magnesiumanoden und Anschlussstutzen ist ausreichend Wartungsfreiraum einzuplanen.

Hinweise

Am Kaltwassereintritt ist ein Sicherheitsventil mit 6 bar Ansprechdruck zu installieren. Zwischen Sicherheitsventil und Speicher darf keine Absperrarmatur eingebaut werden. Bei einem Versorgungsdruck über 6 bar ist zusätzlich ein geeigneter Druckminderer erforderlich.

Der Speicher muss vollständig mit Wasser gefüllt und entlüftet sein, bevor die Wärmetauscher oder ein optionaler Elektroheizstab in Betrieb genommen werden. Magnesiumanoden, Sicherheitsventil, Dichtheit und Speicherzustand sind regelmäßig zu kontrollieren.

Lieferumfang

• Sunex FISH S2 500 X Solar-Warmwasserspeicher mit fest integrierter PUR-Dämmung und grauem PVC-Außenmantel
