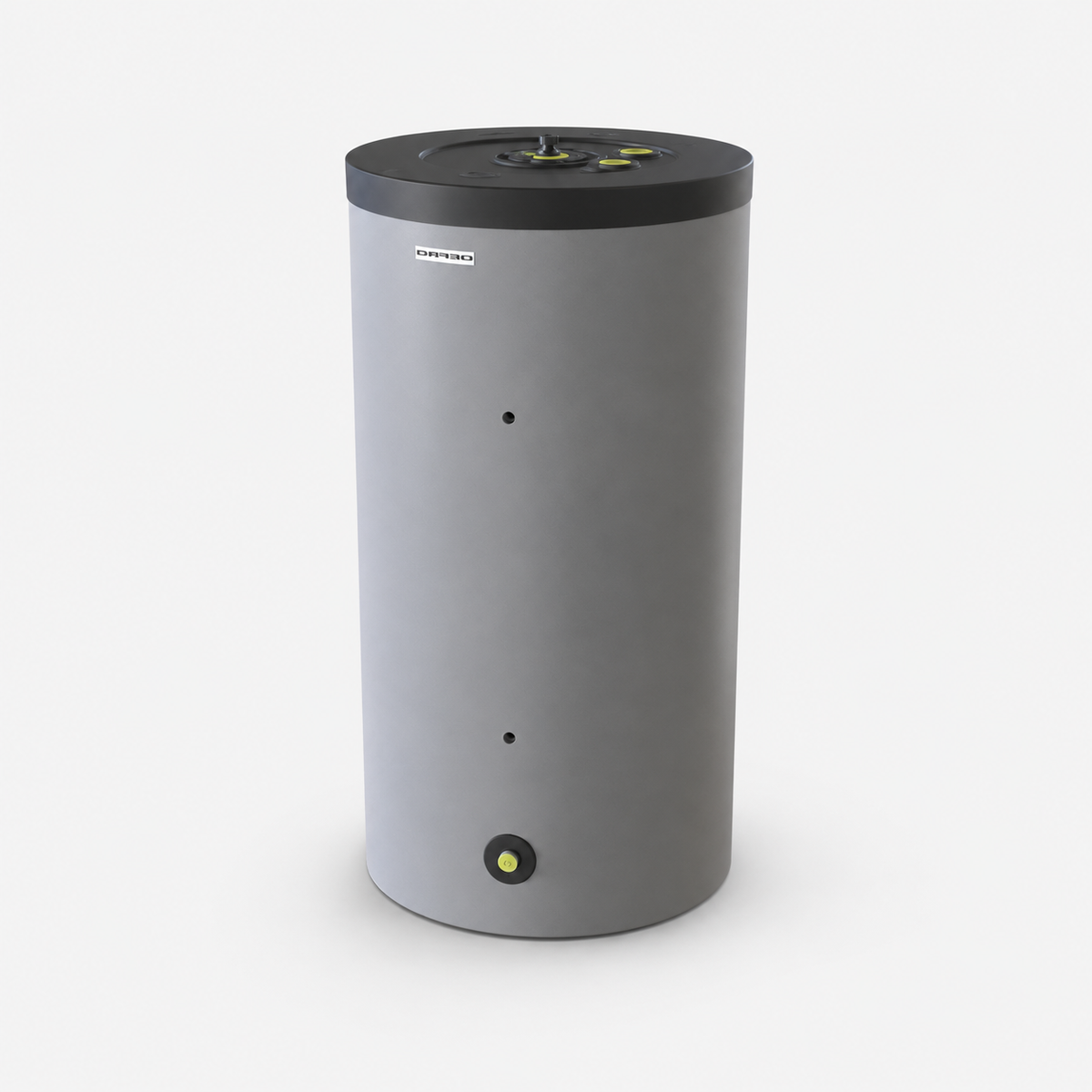

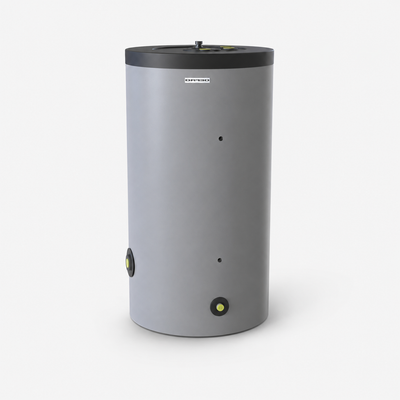

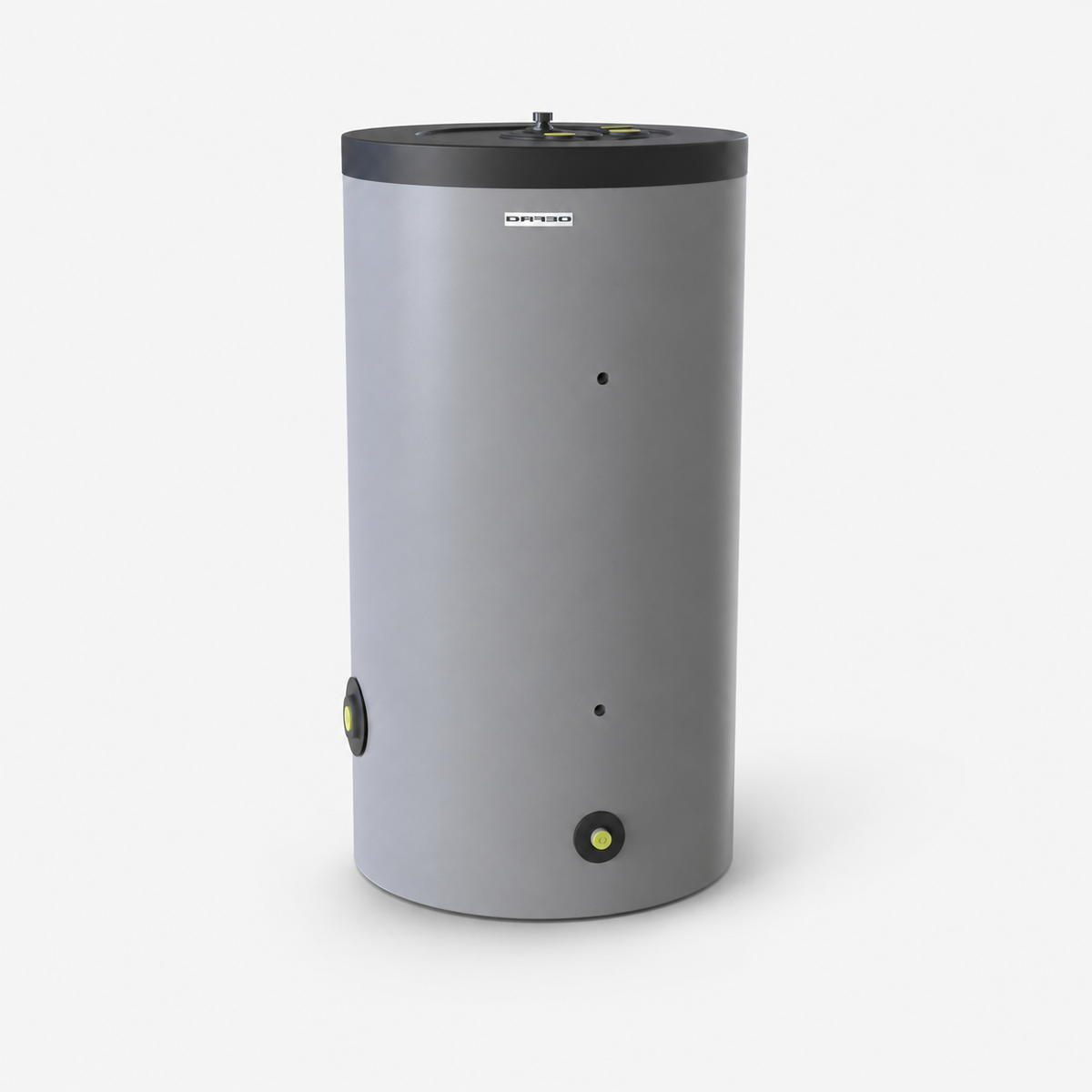

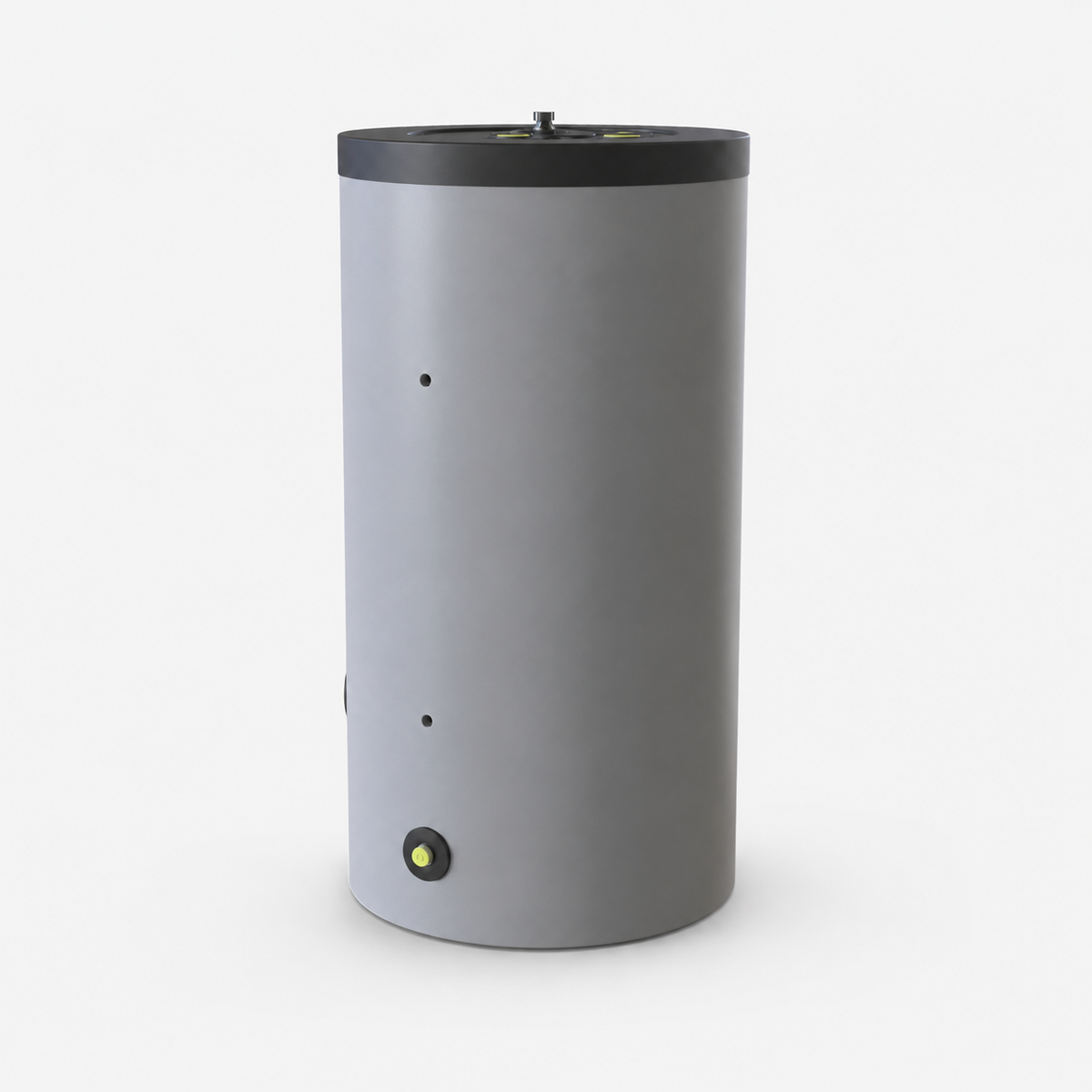

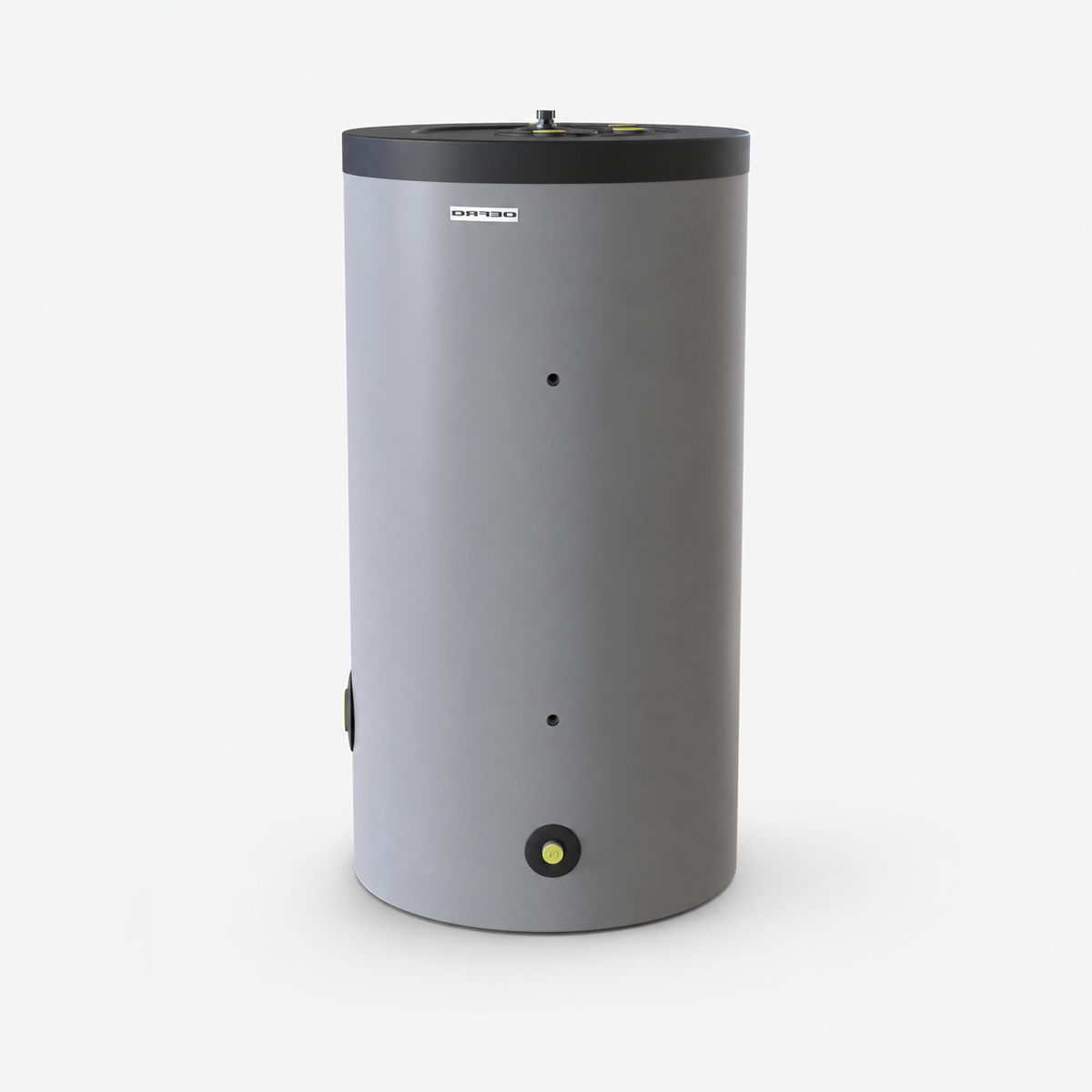

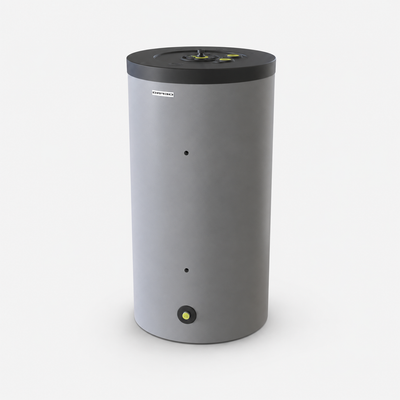

Defro DBO 400 Wärmespeicher mit 4,5 m² Wärmetauscher – 400 Liter

Produktüberblick & Einsatzbereich

Der Defro DBO 400 ist ein stehender, wärmegedämmter Wärmespeicher mit 400 Litern Nennvolumen und einem integrierten Wärmetauscher. Er dient zur Aufnahme, Zwischenspeicherung und bedarfsgerechten Abgabe thermischer Energie innerhalb fachgerecht geplanter Heizungsanlagen.

Die 400-Liter-Ausführung verbindet ein erhöhtes Speichervolumen mit einer Wärmetauscherfläche von 4,5 m². Das Behältervolumen ist für Heizungswasser beziehungsweise einen geeigneten neutralen Wärmeträger vorgesehen und nicht für die direkte Speicherung von Trinkwasser freigegeben.

Technik & Ausstattung

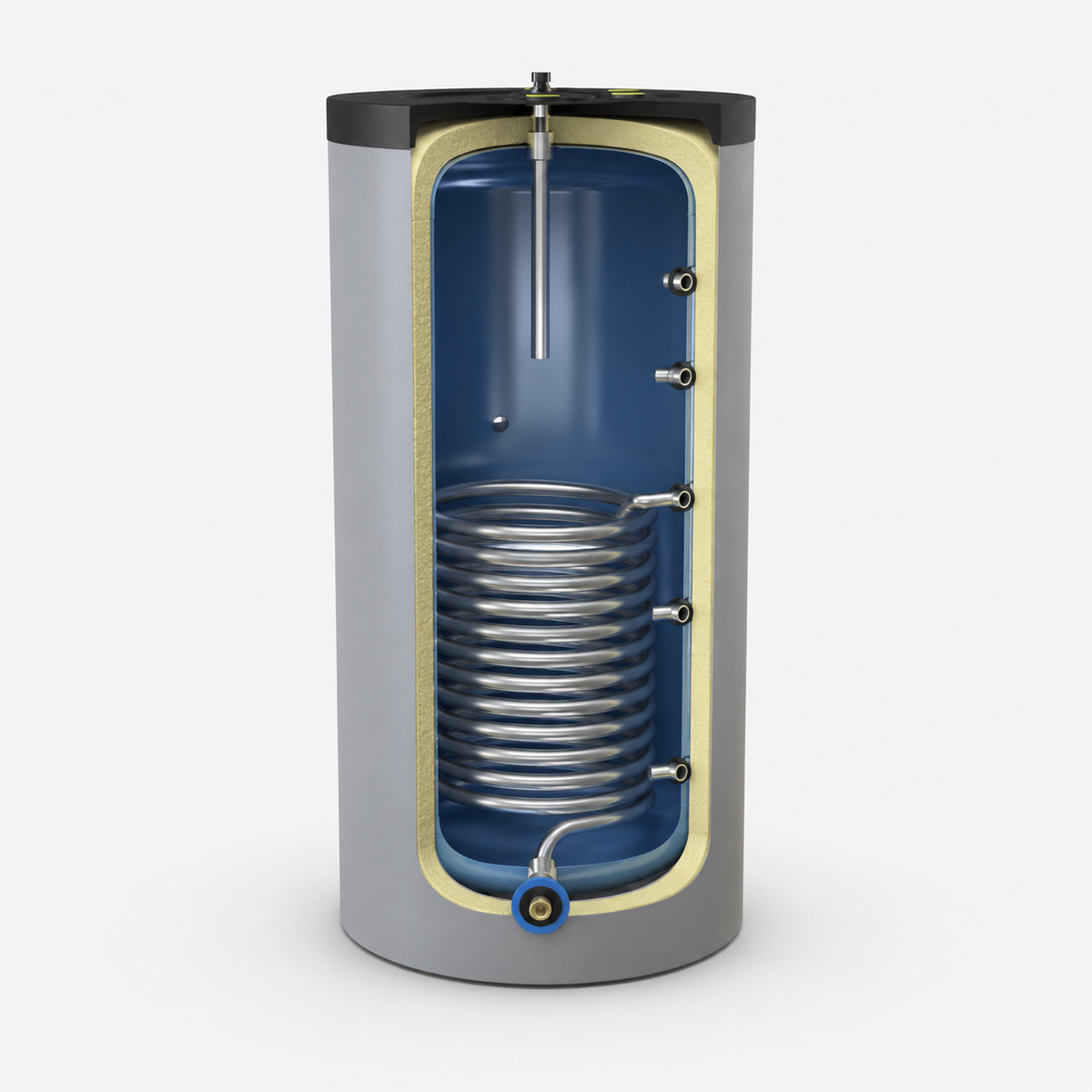

Der integrierte Wärmetauscher besitzt eine Fläche von 4,5 m² und einen Inhalt von 23,5 Litern. Angegeben sind eine Wärmetauscherleistung von 100,0 kW und ein Durchfluss von 2.350 Litern pro Stunde. Die tatsächlich übertragbare Leistung hängt von den eingesetzten Medien, den Systemtemperaturen, dem Volumenstrom und der hydraulischen Einbindung ab.

Mehrere seitliche Anschlusspositionen ermöglichen eine flexible hydraulische Einbindung. Fühleranschlüsse auf unterschiedlichen Speicherhöhen unterstützen die Temperaturerfassung und Regelung. Eine separate Muffe kann bei geeigneter Ausführung für einen optionalen Elektroheizeinsatz genutzt werden.

Vorteile im Alltag

Die stehende zylindrische Bauform ermöglicht die Unterbringung eines Speichervolumens von 400 Litern auf einer klar definierten Stellfläche. Die abnehmbare Wärmedämmung unterstützt die Einbringung und begrenzt Wärmeverluste während des Betriebs.

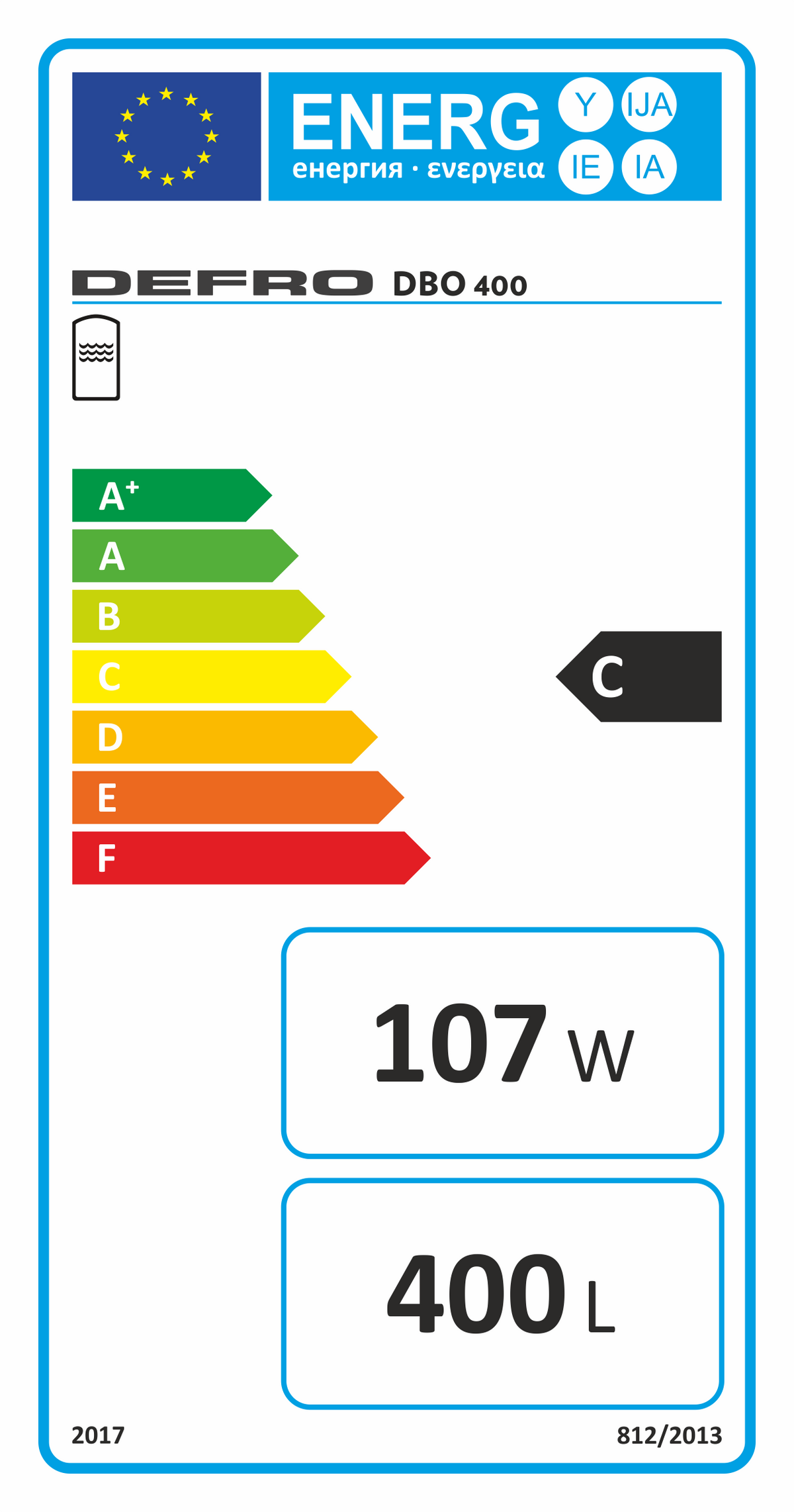

Unterschiedliche Anschluss- und Fühlerpositionen erleichtern die Anpassung an das jeweilige Anlagenkonzept. Die Energieeffizienzklasse C und ein Bereitschaftsverlust von 106,9 Watt kennzeichnen die energetischen Eigenschaften der 400-Liter-Ausführung.

Systemintegration & Kompatibilität

Der Defro DBO 400 ist für die thermische Energiespeicherung innerhalb geschlossener Heizungsanlagen vorgesehen. Er kann mit geeigneten Wärmeerzeugern kombiniert werden, sofern Speichervolumen, Wärmetauscher, Volumenstrom, Temperaturen und Druckverhältnisse zur geplanten Anlage passen.

Die konkrete Medienführung, die Zuordnung des Wärmetauschers und die Lage der hydraulischen Anschlüsse müssen vor der Installation anhand der gelieferten Ausführung geprüft werden. Die technischen Leistungsangaben ersetzen keine thermische oder hydraulische Anlagenplanung.

Montage

Transport, Aufstellung, hydraulischer Anschluss und Erstinbetriebnahme sind durch qualifiziertes Fachpersonal auszuführen. Der Speicher ist senkrecht auf einer ebenen, trockenen, frostfreien und dauerhaft tragfähigen Fläche aufzustellen.

Bei vollständig gefülltem Speicher ist ohne weitere Anbauteile mit einer Mindestlast von ungefähr 486 kg zu rechnen. Sicherheitsventil, Ausdehnungsgefäß, Entlüftung, Entleerung und Rohrleitungsdimensionierung müssen passend zur Gesamtanlage ausgelegt werden.

Hinweise

Der maximale Betriebsdruck von 3 bar und die maximale Mediumtemperatur von 90 °C dürfen nicht überschritten werden. Zwischen Speicher und Sicherheitsventil darf keine Absperrung oder Querschnittsverengung eingebaut werden.

Die angegebene Wärmetauscherleistung ist von den jeweiligen Betriebsbedingungen abhängig. Vor Montage und Inbetriebnahme sind Modell, Anschlussausführung, Medienführung und Betriebsgrenzen am Typenschild zu kontrollieren.

Lieferumfang

• 1 × Defro DBO 400 Wärmespeicher
• Wärmedämmung und Außenverkleidung gemäß Lieferausführung
