GEMA Hygienespeicher FKS 500 470 l mit Edelstahlwellrohr und unterem Wärmetauscher

Produktüberblick & Einsatzbereich

Der GEMA Hygienespeicher FKS 500 ist ein stehender Frischwasser-Kombispeicher mit 470 l Nettoinhalt, Edelstahlwellrohr zur hygienischen Trinkwassererwärmung und unterem Wärmetauscher. Er eignet sich für Heizungsanlagen, in denen Pufferspeicherung und Trinkwasserbereitung in einem Speichersystem kombiniert werden sollen.

Die Modellgröße FKS 500 ist für technische Anlagenkonzepte interessant, bei denen neben der Wärmespeicherung auch eine trinkwasserseitige Erwärmung im Durchflussprinzip über ein Edelstahlwellrohr gefordert ist. Die Isolierung wird je nach gewählter Variante als 100 mm EPS-Isolierung, 130 mm EPS-Isolierung oder 150 mm EPS-Vakuum-Isolierung ausgeführt.

Technik & Ausstattung

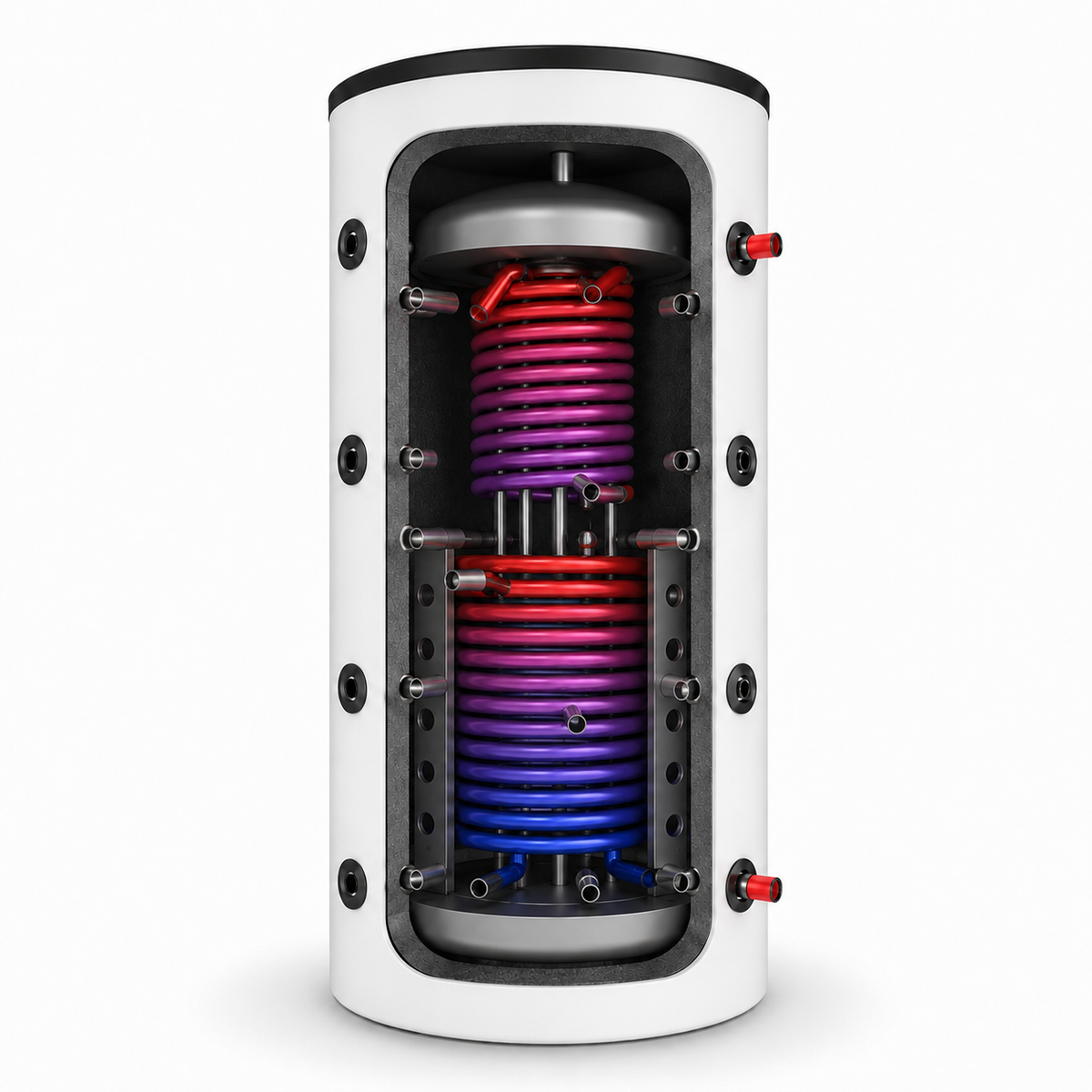

Der Speicher kombiniert einen Heizungs-Pufferbereich mit einem innenliegenden Edelstahlwellrohr für die Trinkwassererwärmung. Zusätzlich ist ein unterer Wärmetauscher integriert, der für die Einbindung weiterer Wärmeerzeuger oder Systemkomponenten genutzt werden kann.

Für die hydraulische Einbindung stehen 8 Be- und Entladeanschlüsse mit 1 1/2" Innengewinde, 4 Fühler- und Regleranschlüsse mit 1/2" Innengewinde, eine Entlüftung mit 1 1/4" Innengewinde sowie Anschlüsse für Edelstahlwellrohr und Heizpatronen zur Verfügung. Heizpatronen sind ausschließlich an den dafür vorgesehenen Stutzen einzusetzen.

Vorteile im Alltag

Die Kombination aus Pufferspeicher und Edelstahlwellrohr unterstützt eine platzsparende Systemlösung für Heizung und Trinkwassererwärmung. Das Trinkwasser wird nicht dauerhaft im Speicher bevorratet, sondern über das Edelstahlwellrohr erwärmt.

Durch die verfügbaren Isolierungsvarianten lässt sich der Speicher passend zur gewünschten Dämmstärke und Effizienzklasse auswählen. Die stehende Bauform mit klar definierten Anschlusspositionen erleichtert die Integration in technische Heizräume und Sanierungsprojekte.

Systemintegration & Kompatibilität

Der FKS 500 ist für Heizungswasser auf der Speicherseite und zur Trinkwassererwärmung über das Edelstahlwellrohr vorgesehen. Der untere Wärmetauscher erweitert die Einbindungsmöglichkeiten innerhalb der Anlagenhydraulik.

Die technischen Grenzwerte von maximal 5 bar Betriebsdruck am Speicherbehälter und maximal 95 °C Betriebstemperatur sind bei Planung, Montage und Betrieb einzuhalten. Sicherheitsventile, Ausdehnungsgefäße, Entlüftung und Armaturen müssen passend zur jeweiligen Anlage ausgelegt werden.

Montage

Montage, Anschluss und Inbetriebnahme dürfen nur durch fachkundige Personen erfolgen. Der Speicher ist auf einem tragfähigen, ebenen Untergrund standsicher und lotrecht aufzustellen.

Die Isolierung sollte erst nach der Aufstellung und nach Prüfung der Anschlusspositionen montiert werden. Bei der Planung sind das Kippmaß ohne Isolierung von 1.620 mm sowie ausreichende Abstände für Anschlüsse, Fühler, Armaturen, Wartung und Isolierung zu berücksichtigen.

Hinweise

Die Modellbezeichnung FKS 500 beschreibt die Größenklasse des Speichers. Der technische Nettoinhalt ohne Wärmetauscher beträgt 470 l.

Nicht verwendete Anschlüsse müssen fachgerecht verschlossen werden. Bei Trinkwasseranschlüssen sind die geltenden Hygiene- und Installationsvorgaben einzuhalten.

Lieferumfang

• GEMA Hygienespeicher FKS 500
• Isolierung in der gewählten Variante: 100 mm EPS, 130 mm EPS oder 150 mm EPS-Vakuum
