GEMA MDC 400 Heizmodul + Heizstab EEHPPV6 6,0 kW 400 V

Produktüberblick & Einsatzbereich

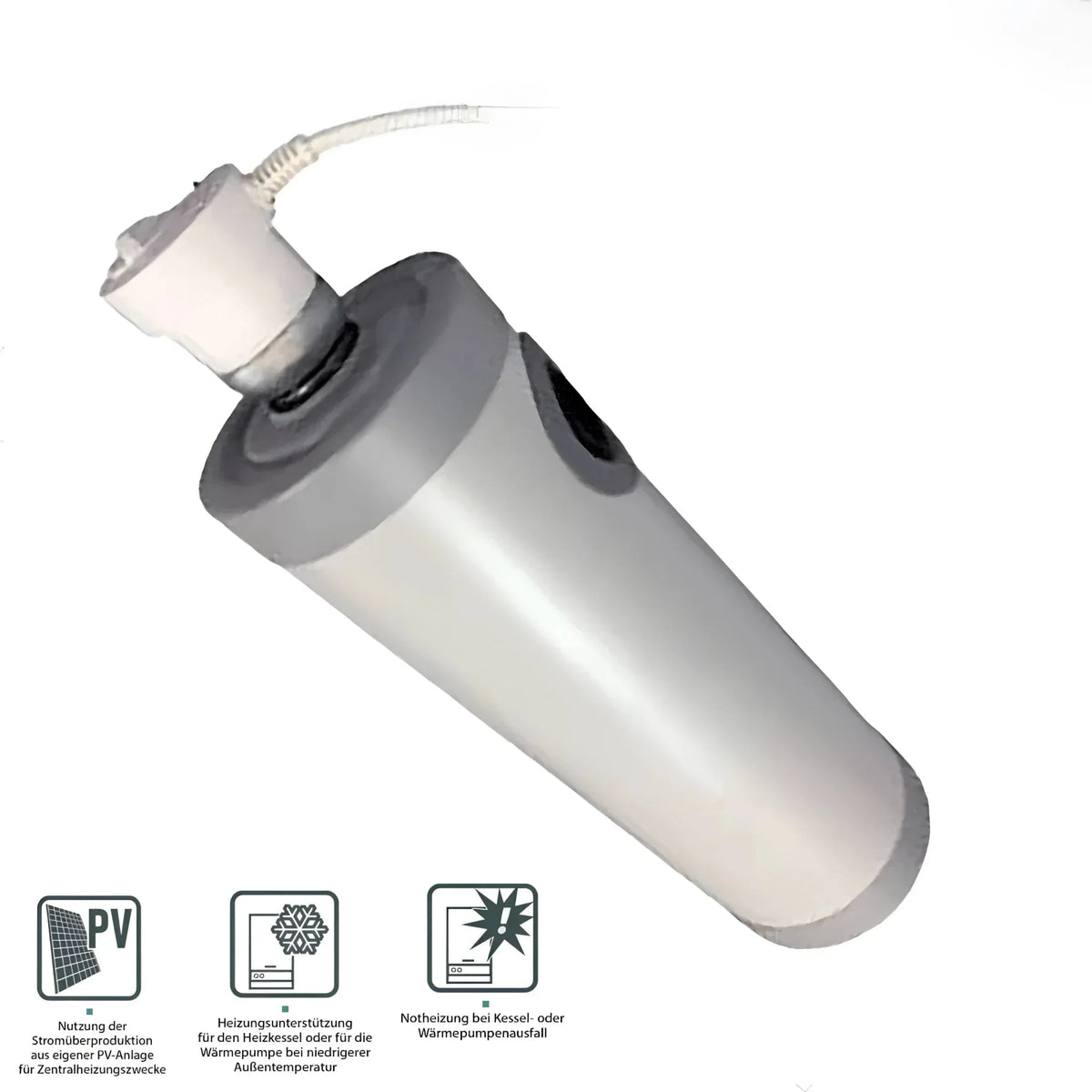

Das GEMA MDC 400 Bundle Modul + Heizstab EEHPPV6 6,0 kW 400 V kombiniert ein MDC 400 Heizmodul mit einer passenden Elektroheizpatrone für Zentralheizungsanlagen. Das Bundle eignet sich zur zusätzlichen elektrischen Wärmeeinbringung in den Heizkreis und unterstützt bestehende Hauptwärmeerzeuger in fachgerecht aufgebauten Anlagen.

Typische Einsatzbereiche sind Zusatzheizung, Nachheizung, Frostschutzunterstützung, Notwärme-Unterstützung und die Nutzung von überschüssigem PV-Strom zur Wärmeeinbringung in den Heizkreis. Die Auslegung muss zur jeweiligen Anlage, zum Mindestdurchfluss und zur verfügbaren elektrischen Anschlussleistung passen.

Technik & Ausstattung

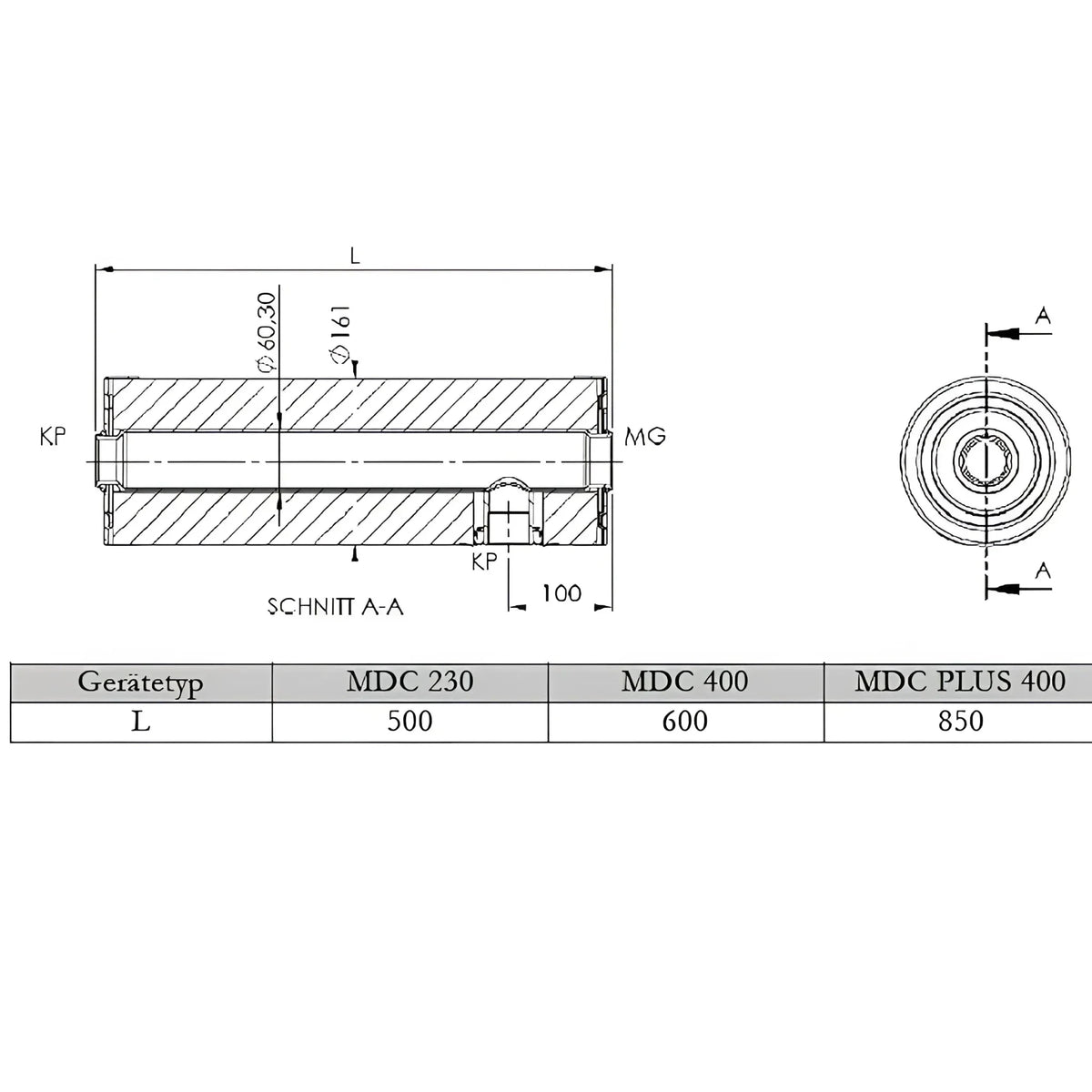

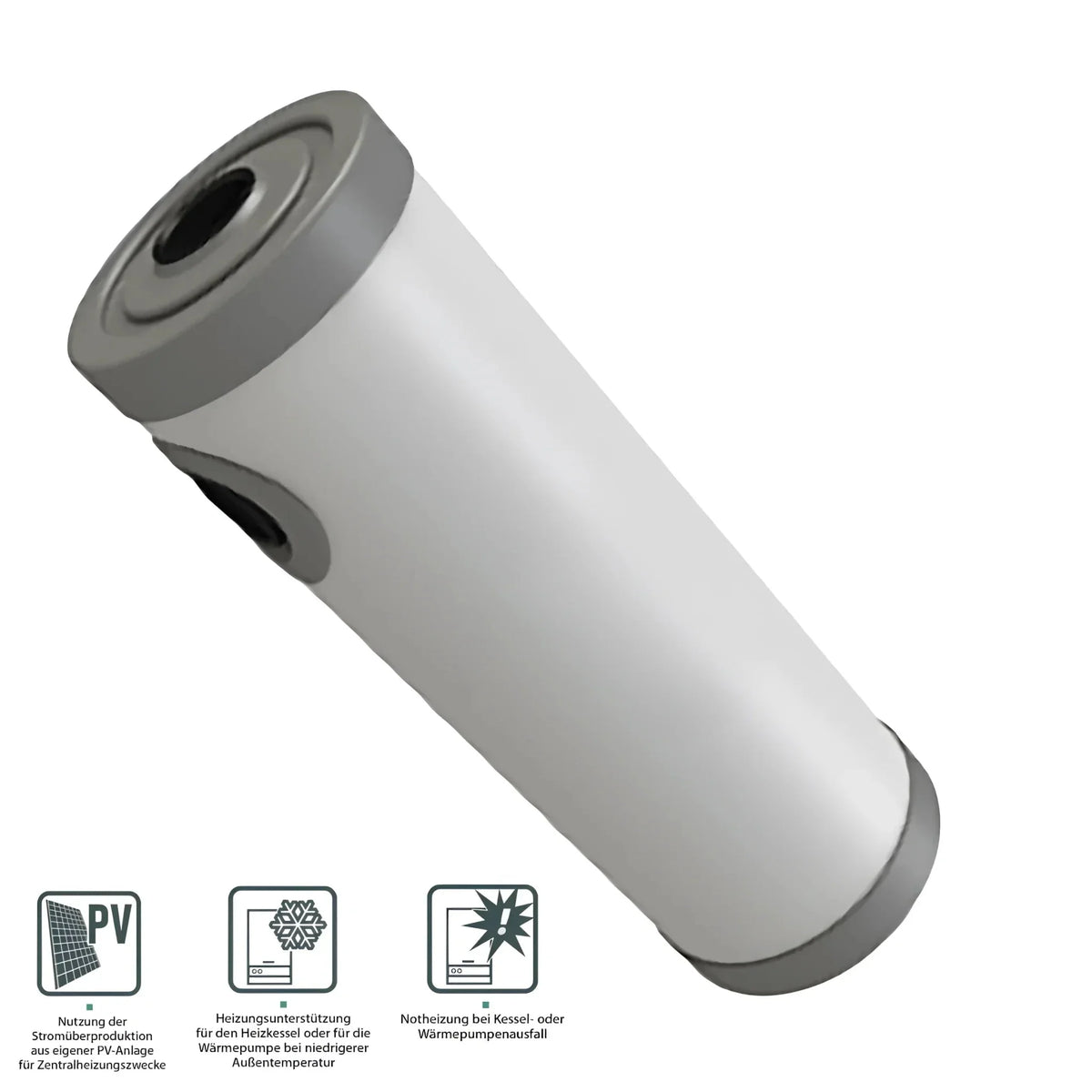

Das MDC 400 Modul bildet den hydraulischen Grundkörper für den Heizkreis. Es ist für Wasser oder ein geeignetes Glykolgemisch bis 50 % Konzentration vorgesehen, besitzt eine 50 mm Polyurethanschaum-Wärmeisolierung und wird mit dem Heizkreis über Innengewinde G 1 1/4 Zoll verbunden.

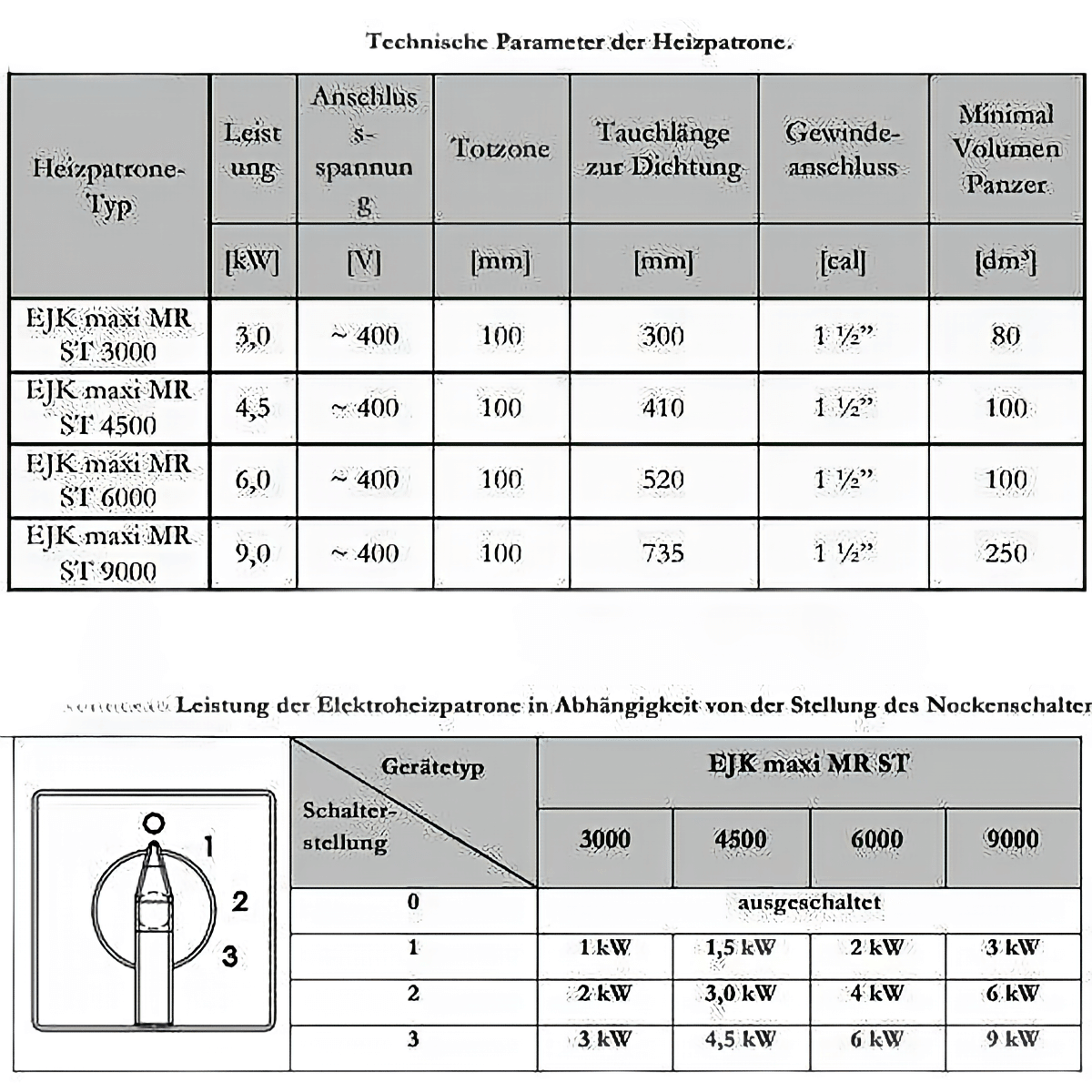

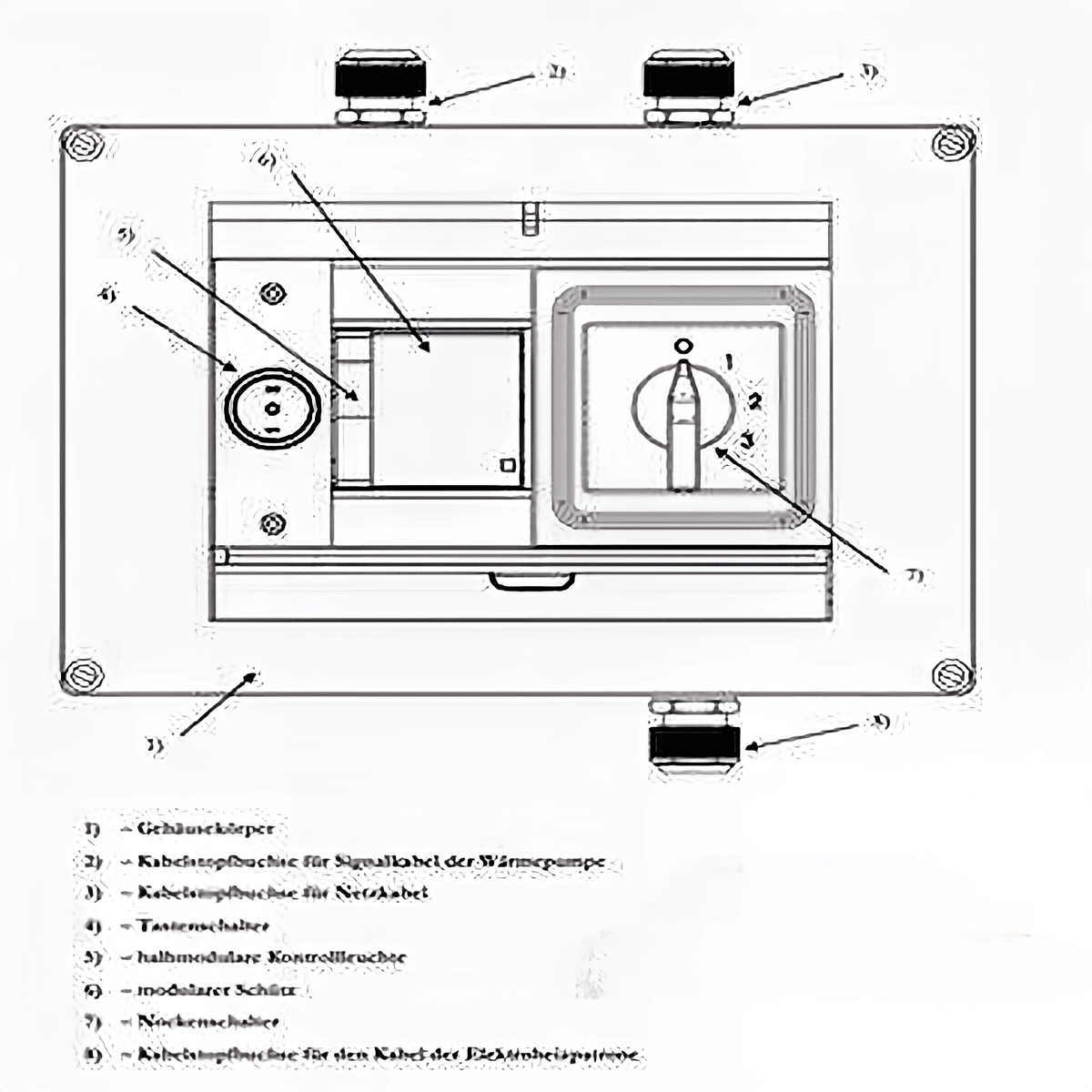

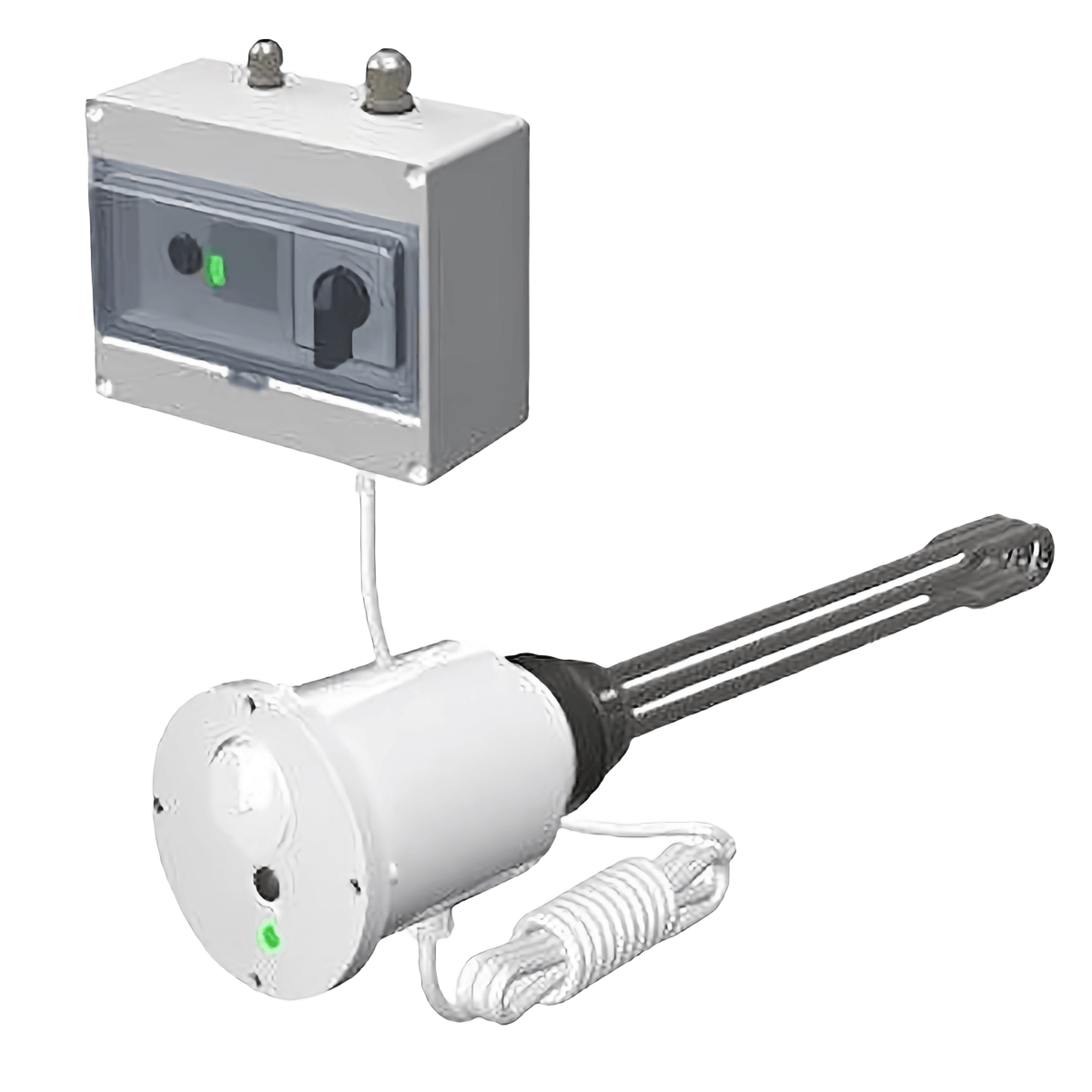

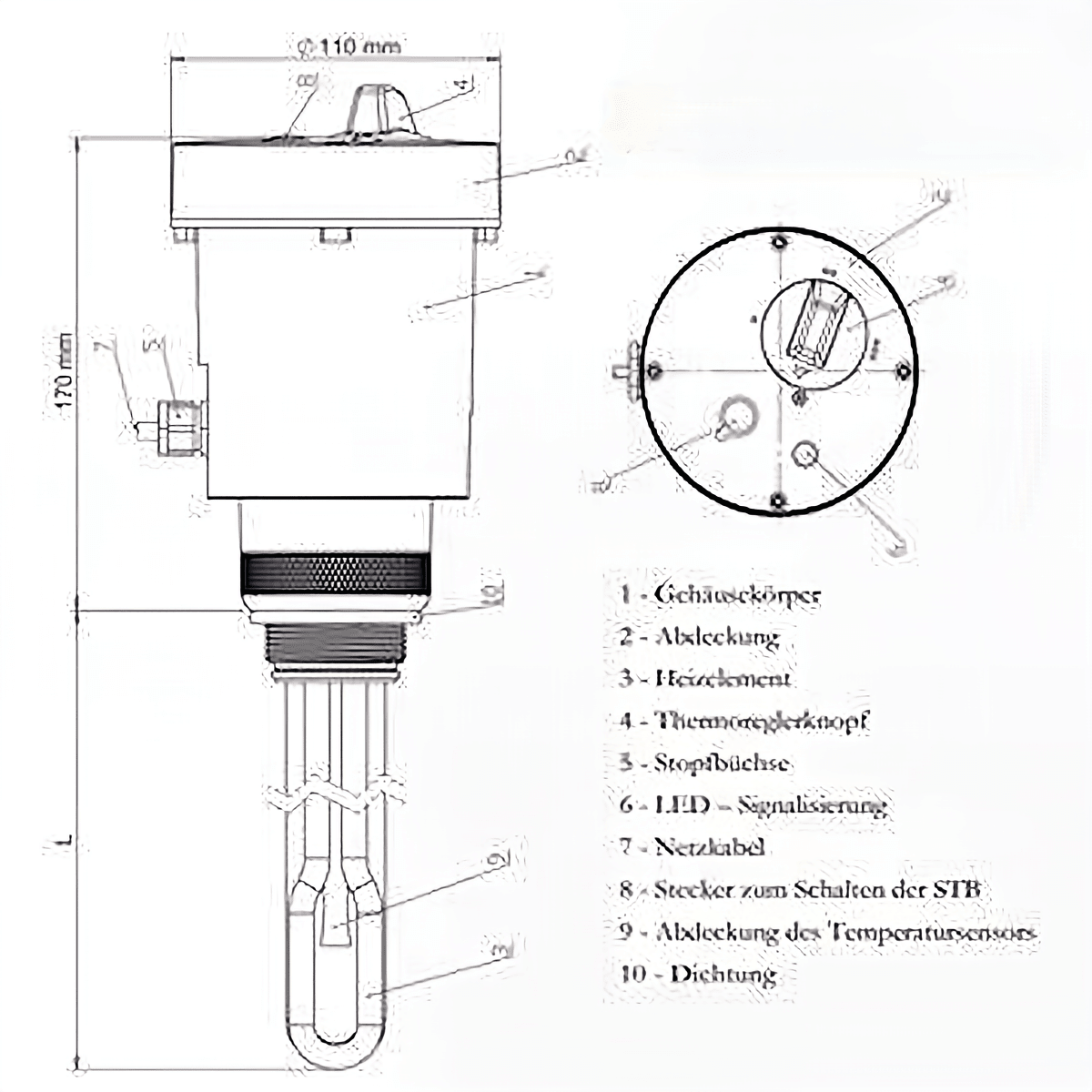

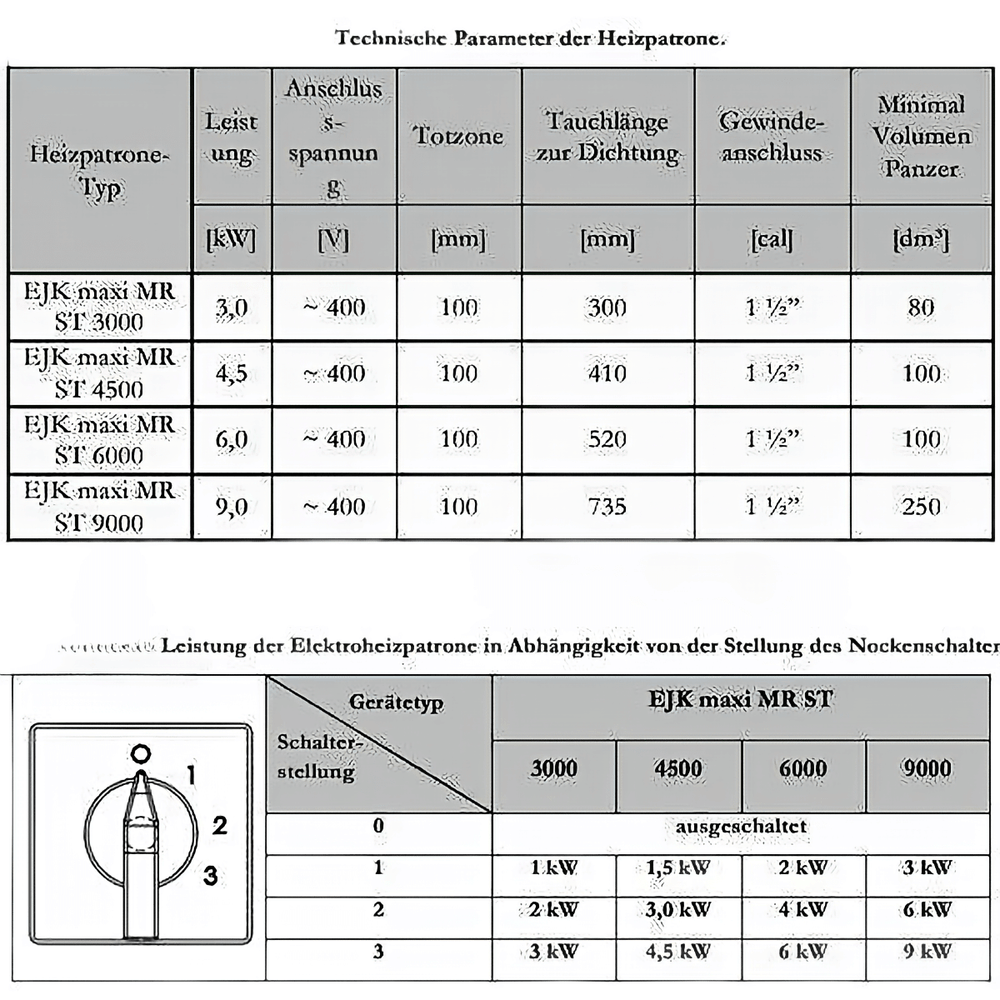

Die Elektroheizpatrone EEHPPV6 arbeitet mit 6,0 kW bei 3~ 400 V. Sie verfügt über eine 3-stufige Leistungswahl, eine Temperaturregelung im Bereich von ca. 5 bis 75 °C und einen Sicherheitstemperaturbegrenzer gegen Überhitzung.

Vorteile im Alltag

Das Bundle bietet eine klare Kombination aus Heizmodul und passender Elektroheizpatrone. Dadurch eignet es sich für Betreiber, die eine elektrische Zusatzwärme im Heizkreis ergänzen möchten, ohne Modul und Heizpatrone getrennt zusammenstellen zu müssen.

Die manuelle Leistungsstufung der Heizpatrone unterstützt einen angepassten Betrieb, wenn nicht dauerhaft die volle Nennleistung benötigt wird. Besonders im Umfeld einer Photovoltaikanlage kann die stufenweise Leistungsauswahl bei der Nutzung verfügbarer elektrischer Energie hilfreich sein.

Systemintegration & Kompatibilität

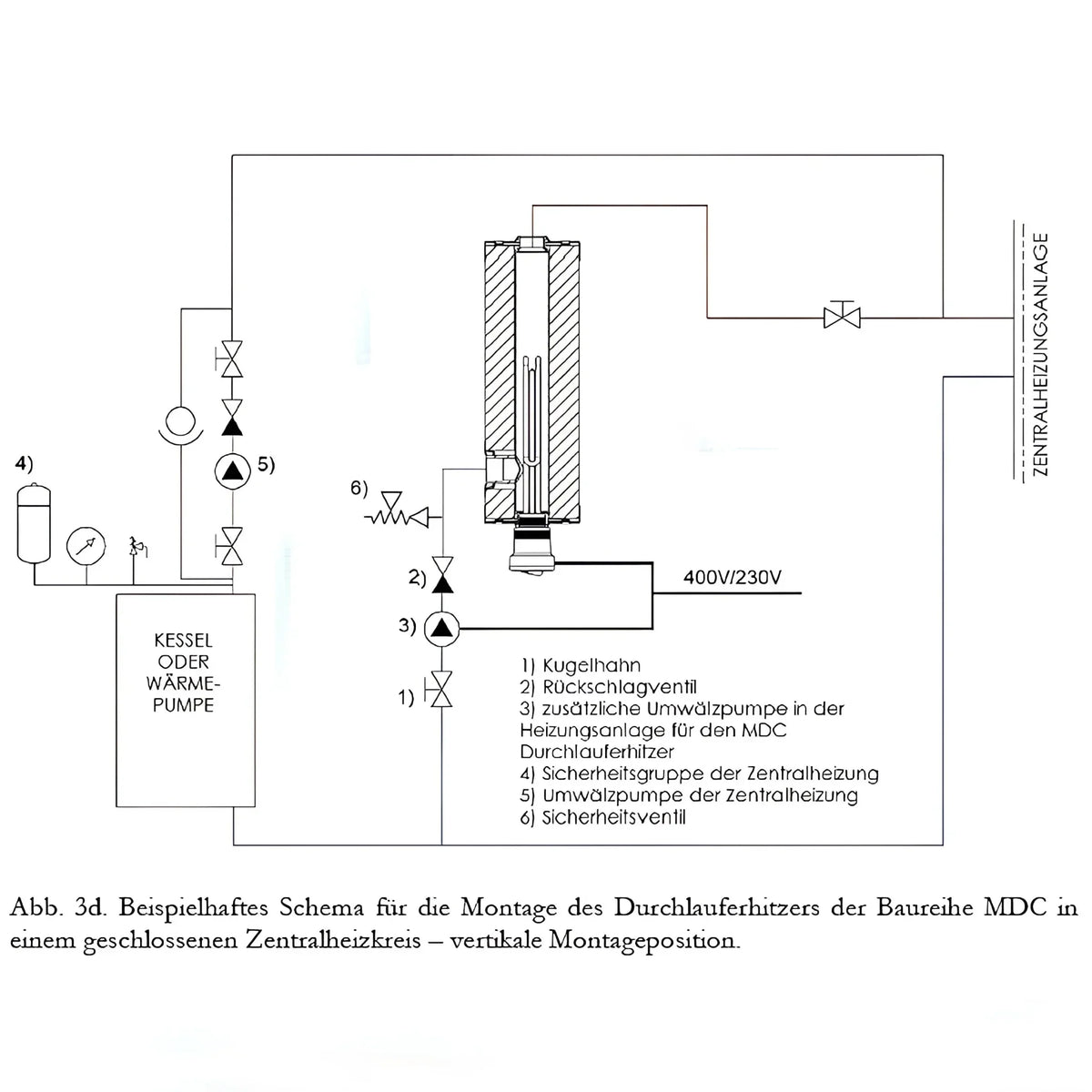

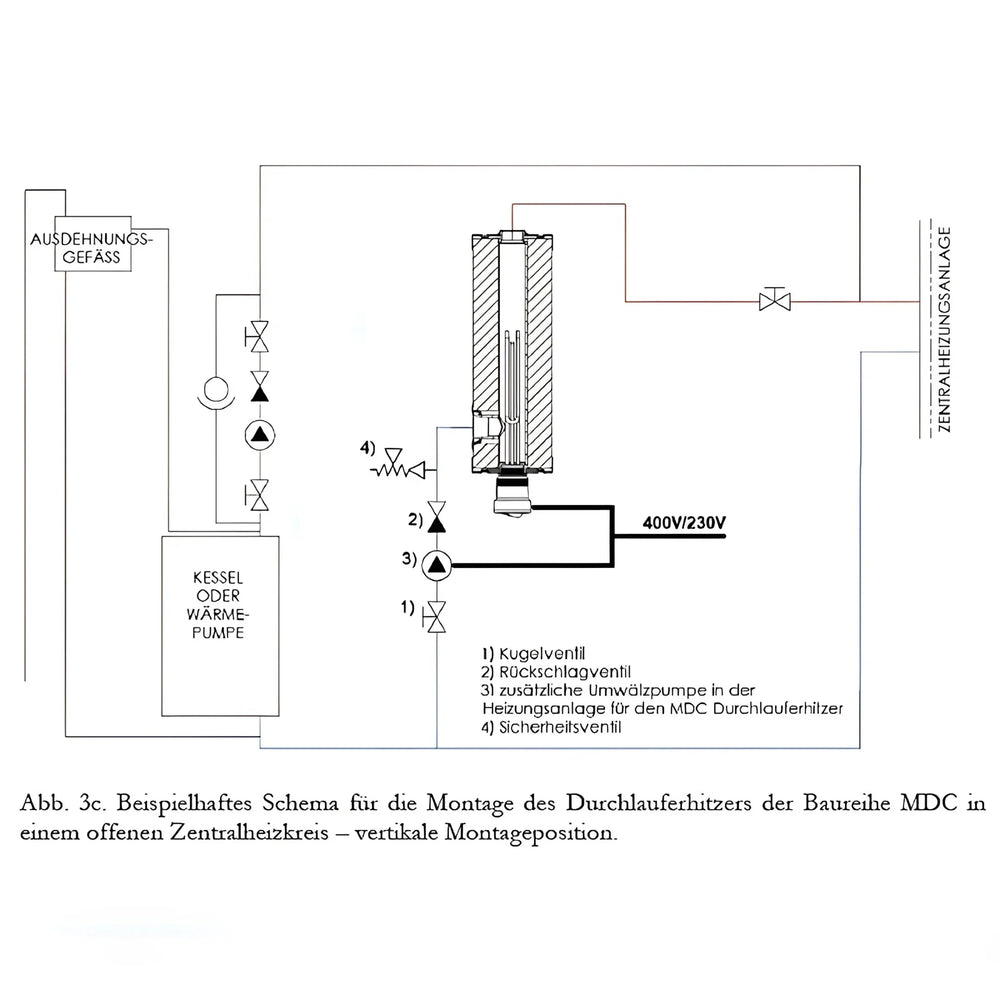

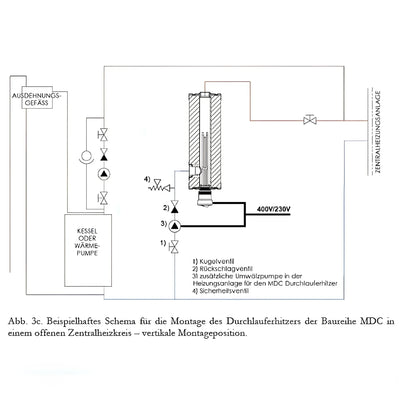

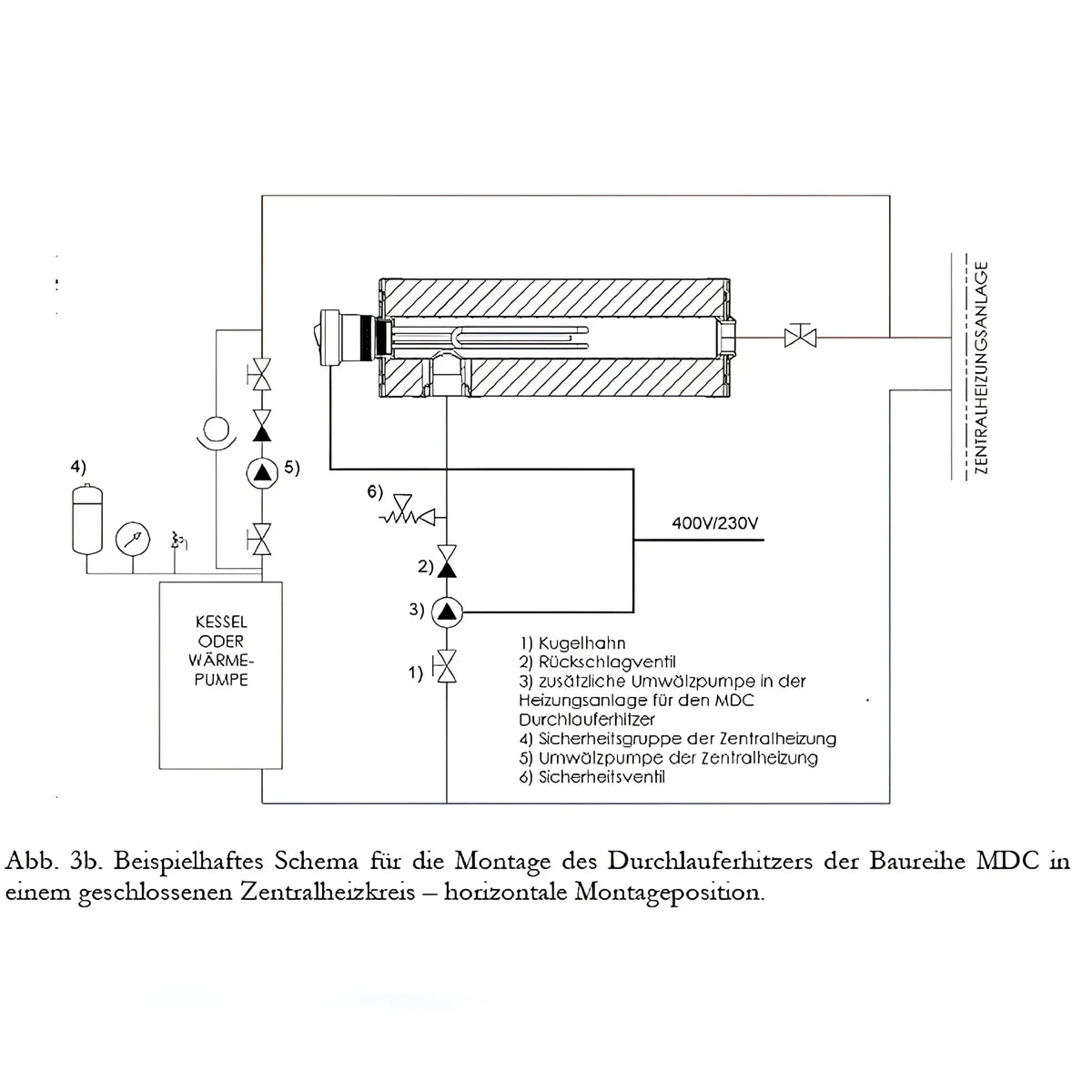

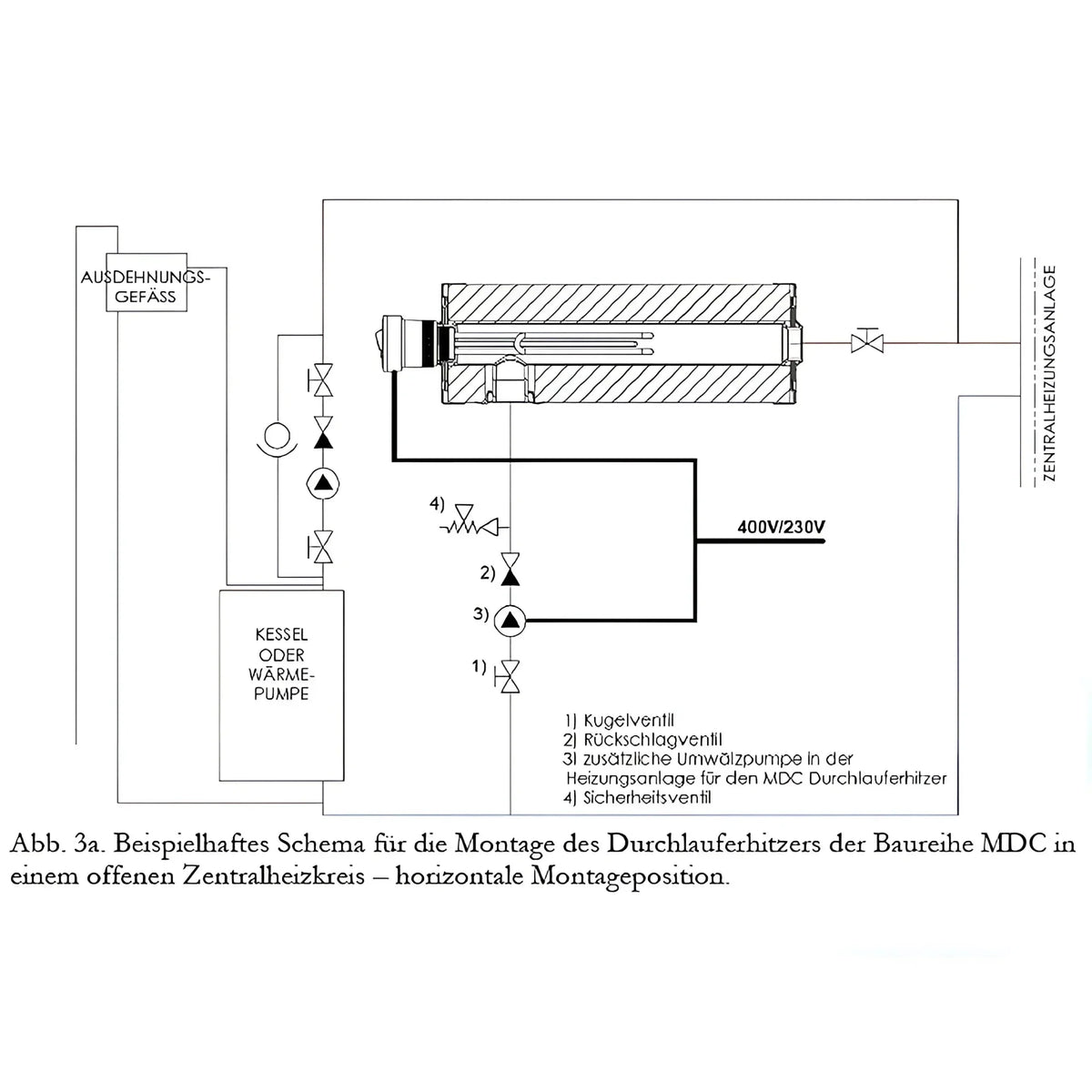

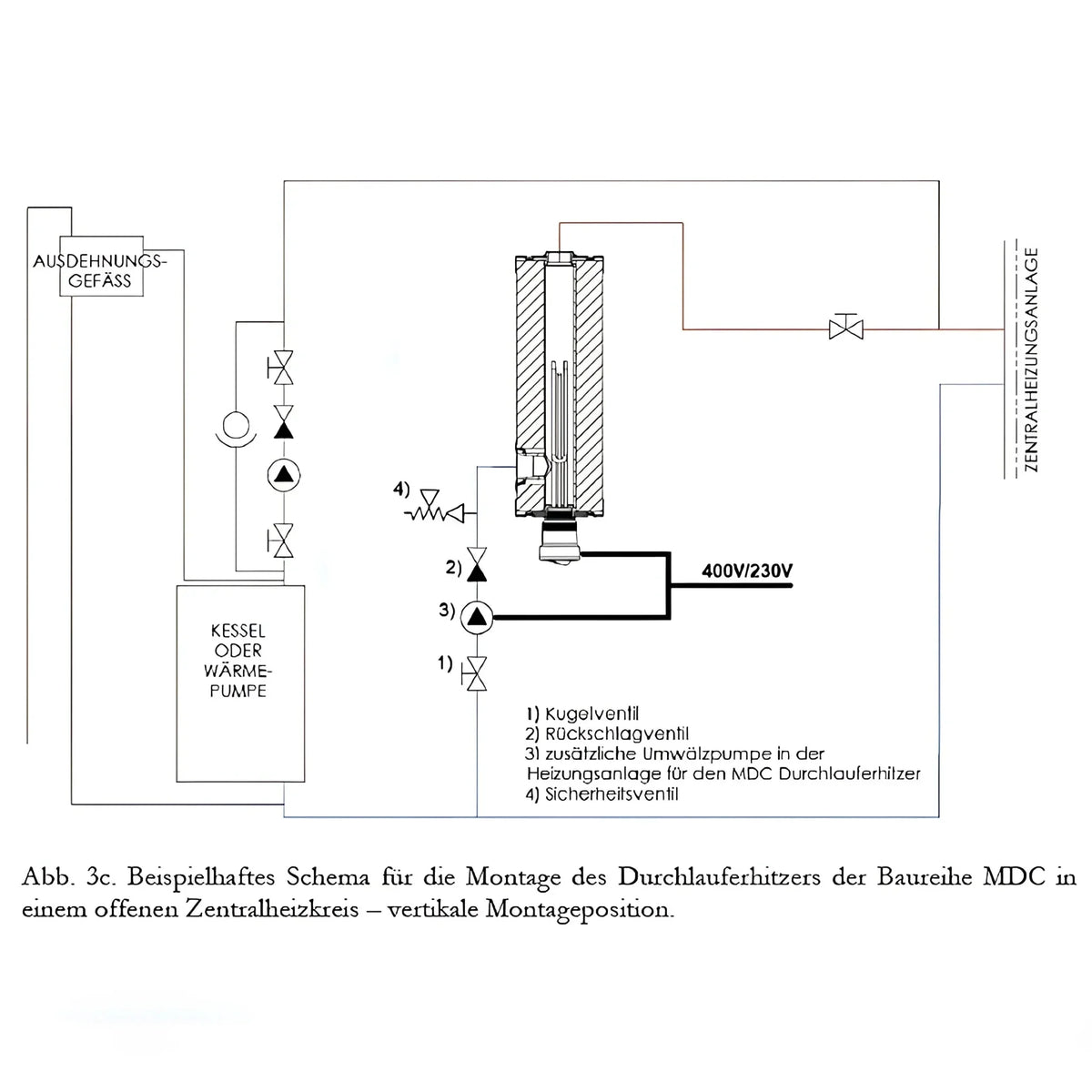

Das MDC 400 Modul wird im Parallelheizkreis am Vorlauf oder Rücklauf der Hauptwärmequelle eingebunden. Es ist für offene oder geschlossene Zentralheizungsanlagen mit passenden Sicherheitseinrichtungen vorgesehen.

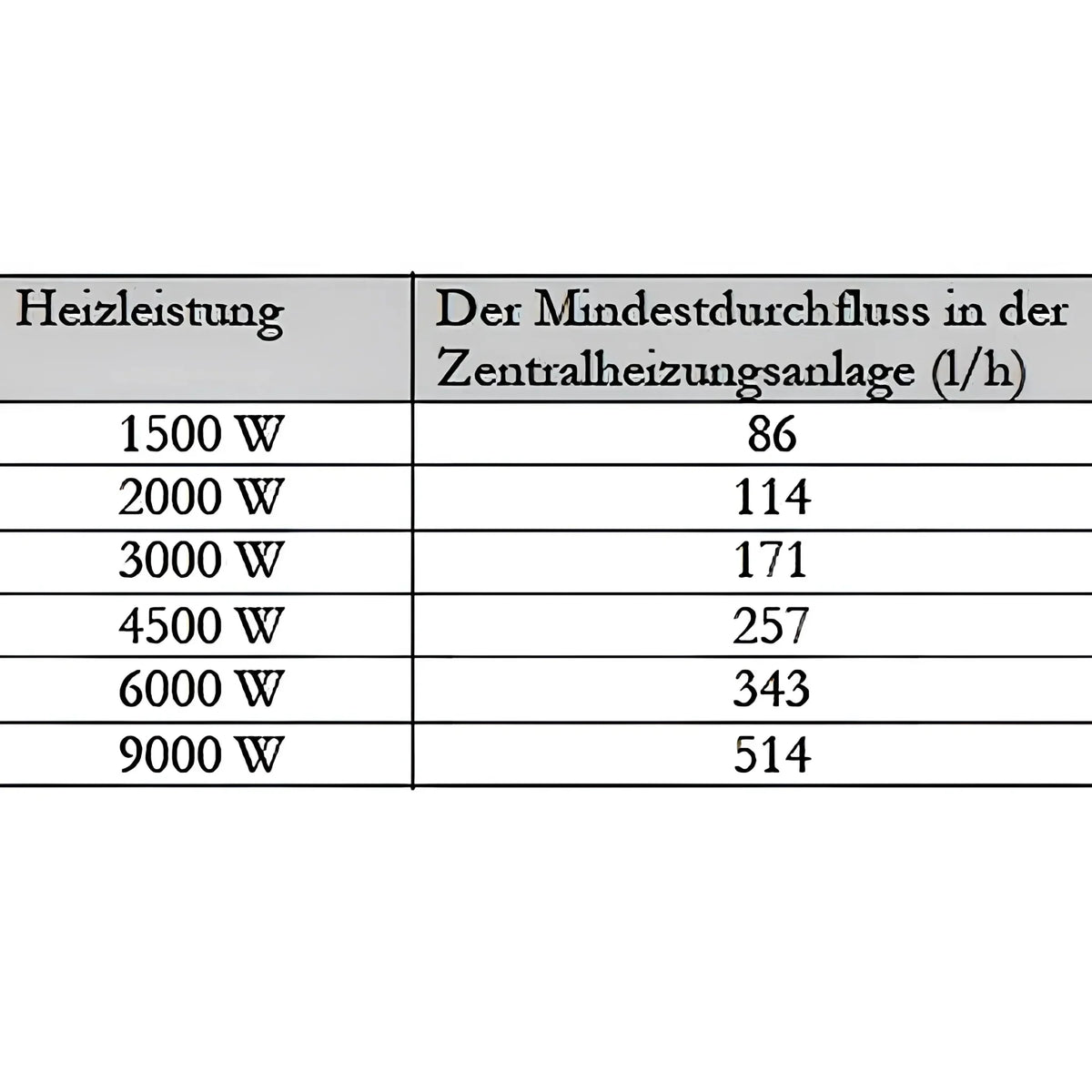

Für den Betrieb der 6,0-kW-Ausführung ist ein Mindestdurchfluss von 343 l/h sicherzustellen. Eine zusätzliche Umwälzpumpe ist erforderlich und muss passend zur Anlage ausgelegt werden. Sicherheitsventil, elektrische Absicherung und Regelungsanbindung sind fachgerecht zu berücksichtigen.

Montage

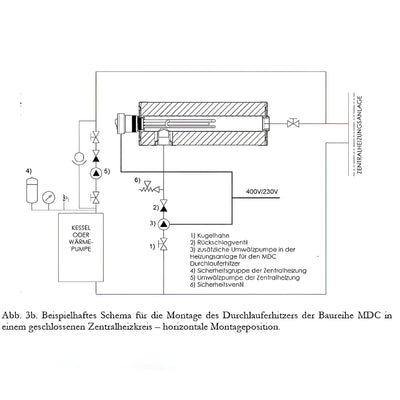

Das Heizmodul wird im Parallelheizkreis am Vorlauf oder Rücklauf der Hauptwärmequelle eingebunden. Vor dem Einschalten müssen Modul und Anlage vollständig mit Wasser befüllt und entlüftet sein.

Montage, elektrische Einbindung und Prüfung sind Aufgaben qualifizierter Fachkräfte. Der Mindestdurchfluss von 343 l/h muss sichergestellt werden; dafür ist eine zusätzliche Umwälzpumpe vorzusehen, die zusammen mit der Heizpatrone betrieben wird.

Hinweise

Trockenlauf ist zu vermeiden, da er zu Schäden am Heizelement und zu Sicherheitsrisiken führen kann. Das Gerät darf nur mit passenden Sicherheitseinrichtungen und funktionsfähigem Sicherheitsventil betrieben werden.

Die Produktangaben ersetzen keine fachgerechte Planung, Heizlastberechnung oder elektrische Dimensionierung. Sicherheitsventil, Umwälzpumpe, Absicherung, Installationsmaterial und Regelungsanbindung sind passend zur Anlage zu prüfen.

Lieferumfang

• MDC 400 Heizmodul
• Elektroheizpatrone EEHPPV6 / EJK maxi 6000 MR, 6,0 kW, 400 V
