GEMA MDC PLUS 400 Heizmodul + Heizstab EEHPPV9 9,0 kW 400 V

Produktüberblick & Einsatzbereich

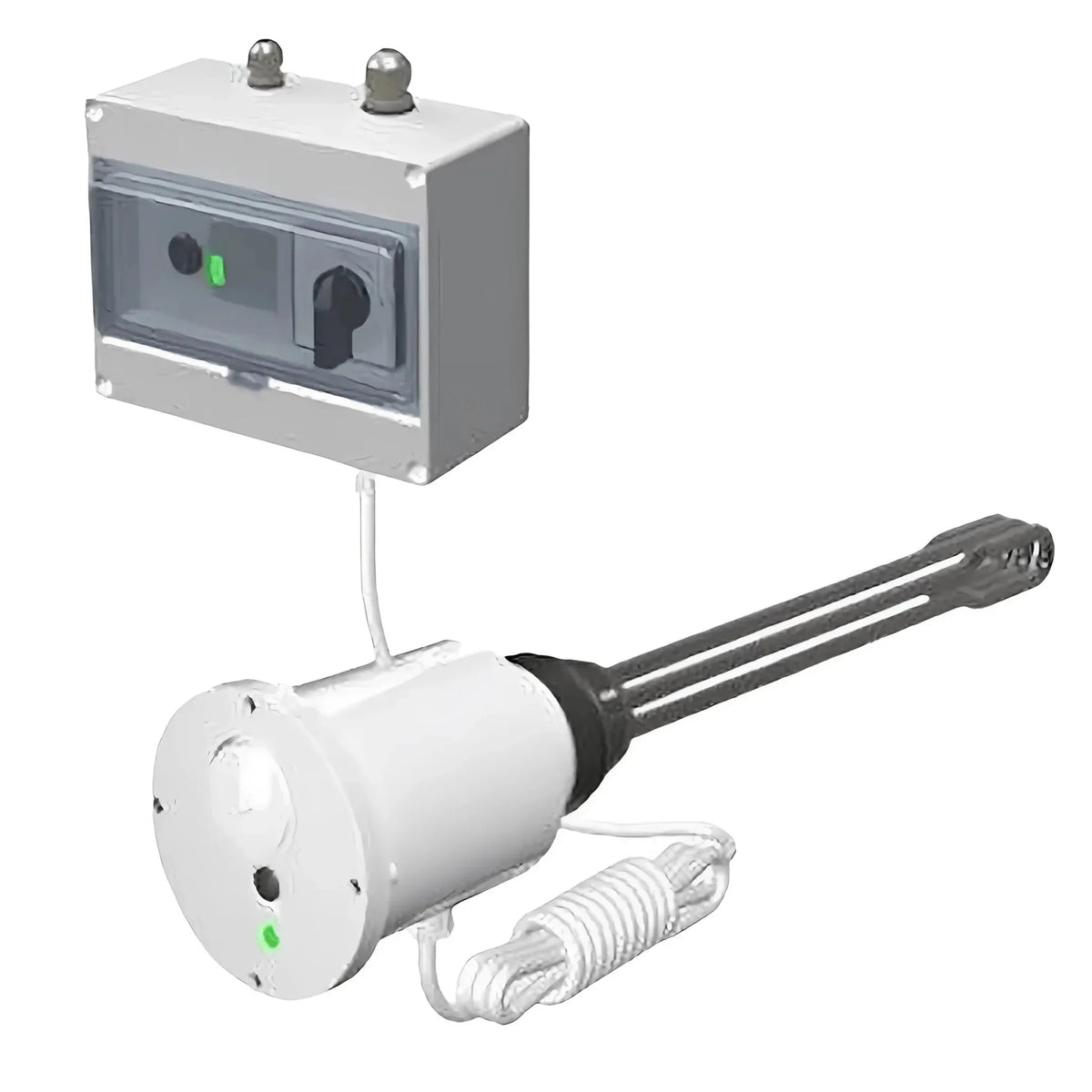

Das GEMA MDC PLUS 400 Bundle Modul + Heizstab EEHPPV9 9,0 kW 400 V kombiniert ein MDC PLUS 400 Heizmodul mit einer passenden Elektroheizpatrone für die zusätzliche Wärmeeinbringung in Zentralheizungsanlagen.

Das Bundle eignet sich für Heizsysteme, in denen elektrische Zusatzwärme, Nachheizung, Frostschutzunterstützung, Notwärme-Unterstützung oder die Nutzung von PV-Stromüberschüssen als Wärme im Heizkreis vorgesehen ist. Die fachgerechte hydraulische und elektrische Einbindung bleibt dabei entscheidend.

Technik & Ausstattung

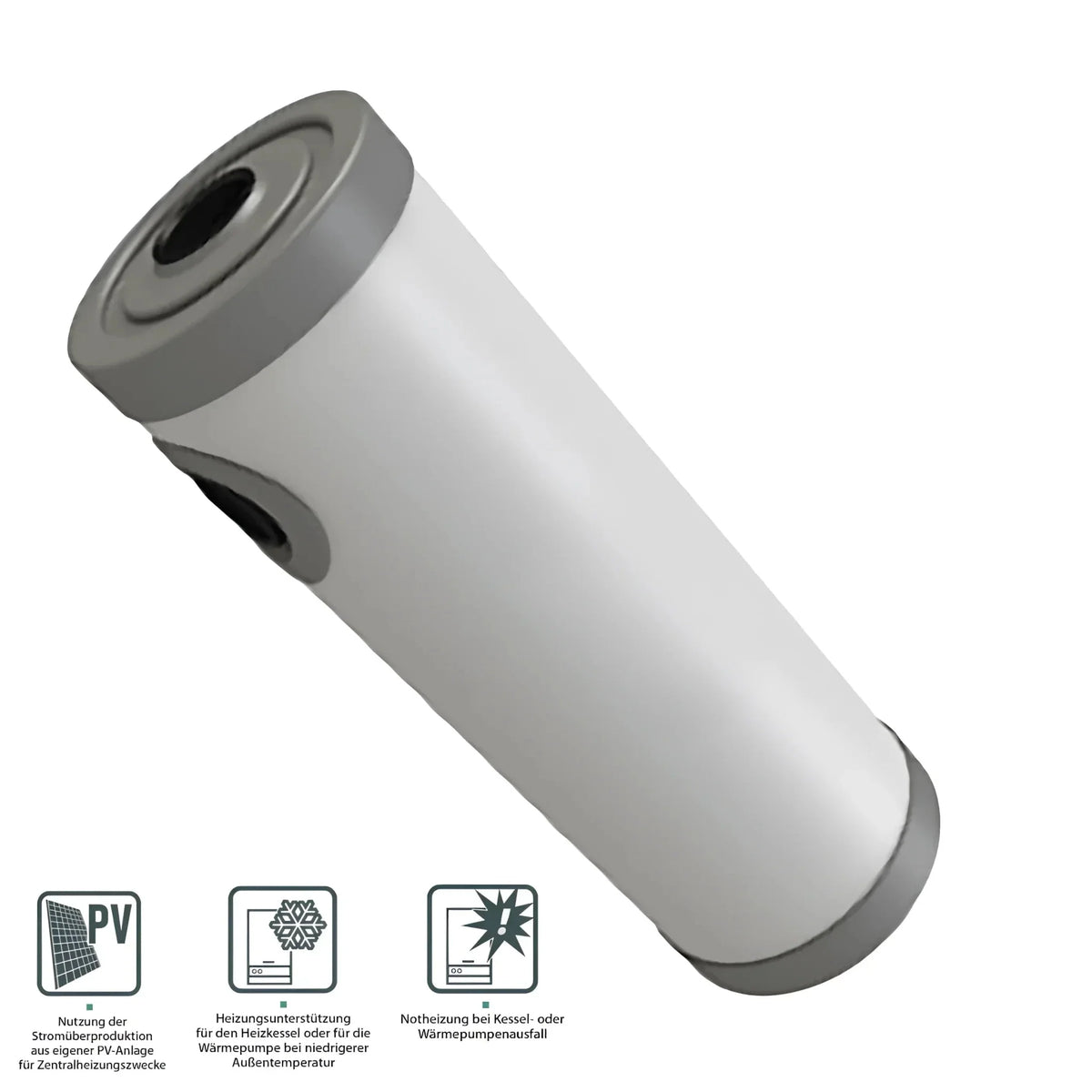

Das MDC PLUS 400 ist ein elektrisches Heizmodul beziehungsweise ein Elektro-Durchlauferhitzer für Zentralheizungsanlagen. Es wird in den Heizkreis eingebunden und ist für Wasser oder ein geeignetes Glykolgemisch bis maximal 50 % Konzentration ausgelegt.

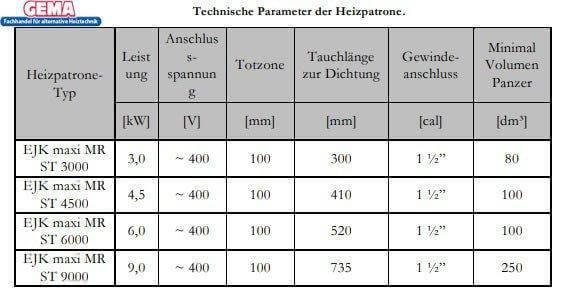

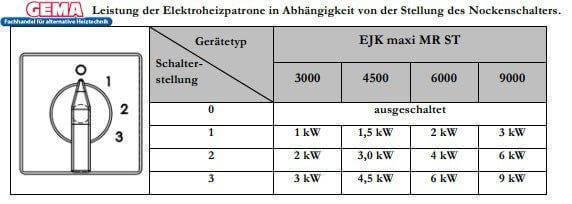

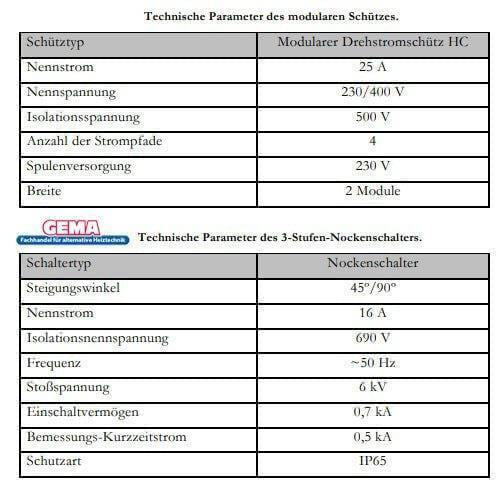

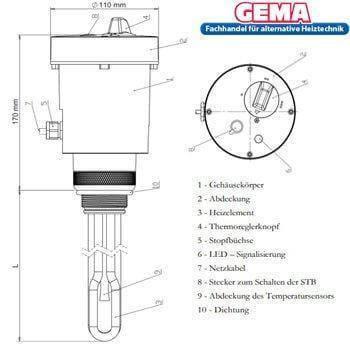

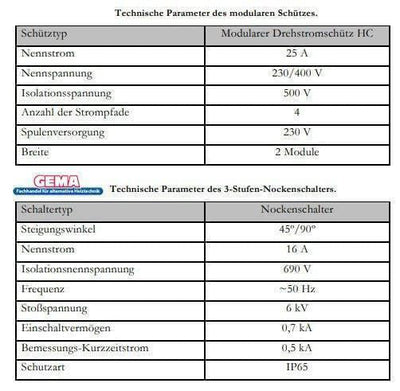

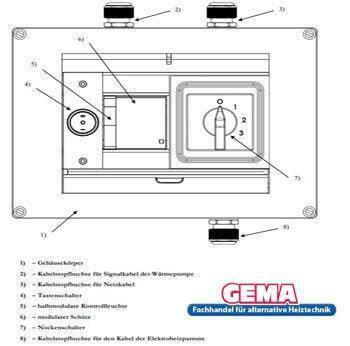

Die EEHPPV9 Elektroheizpatrone stellt 9,0 kW elektrische Heizleistung bei 3~ 400 V bereit. Über den separaten 3-Stufen-Nockenschalter kann die Leistung auf 3 kW, 6 kW oder 9 kW eingestellt werden. Die Temperaturregelung arbeitet im Bereich von ca. 5 bis 75 °C; ein Sicherheitstemperaturbegrenzer unterbricht bei Überhitzung.

Vorteile im Alltag

Das Bundle unterstützt bestehende Heizungsanlagen mit einer klar definierten elektrischen Zusatzwärmequelle. Dadurch kann Wärme gezielt in den Heizkreis eingebracht werden, wenn der Hauptwärmeerzeuger ergänzt oder zeitweise entlastet werden soll.

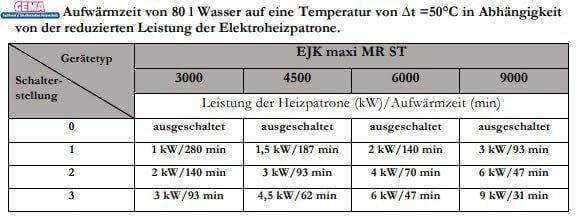

Die stufenweise Leistungswahl der Heizpatrone ist besonders hilfreich, wenn nicht dauerhaft die volle Nennleistung benötigt wird. Betreiber erhalten damit eine besser anpassbare elektrische Nachheizung für den praktischen Anlagenbetrieb.

Systemintegration & Kompatibilität

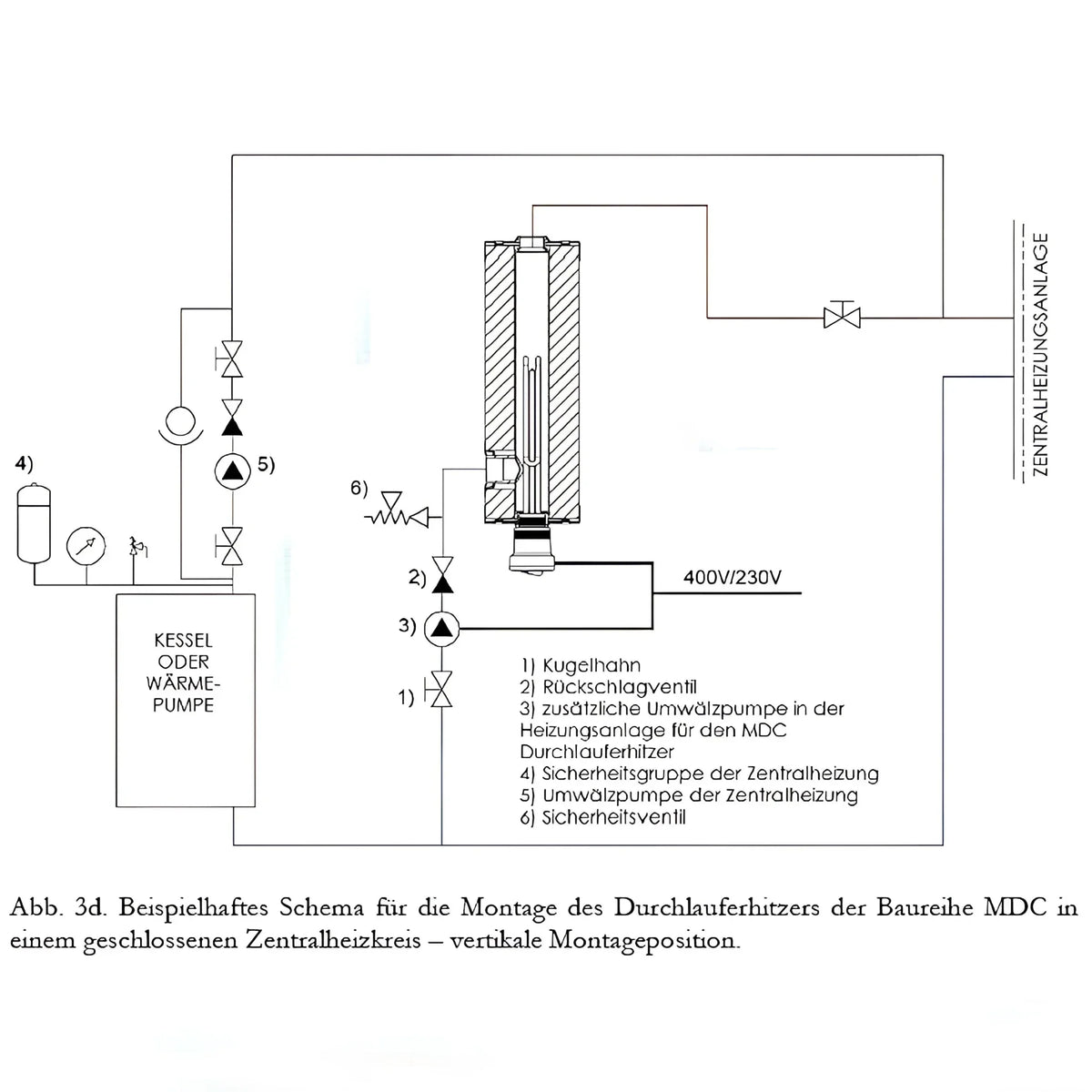

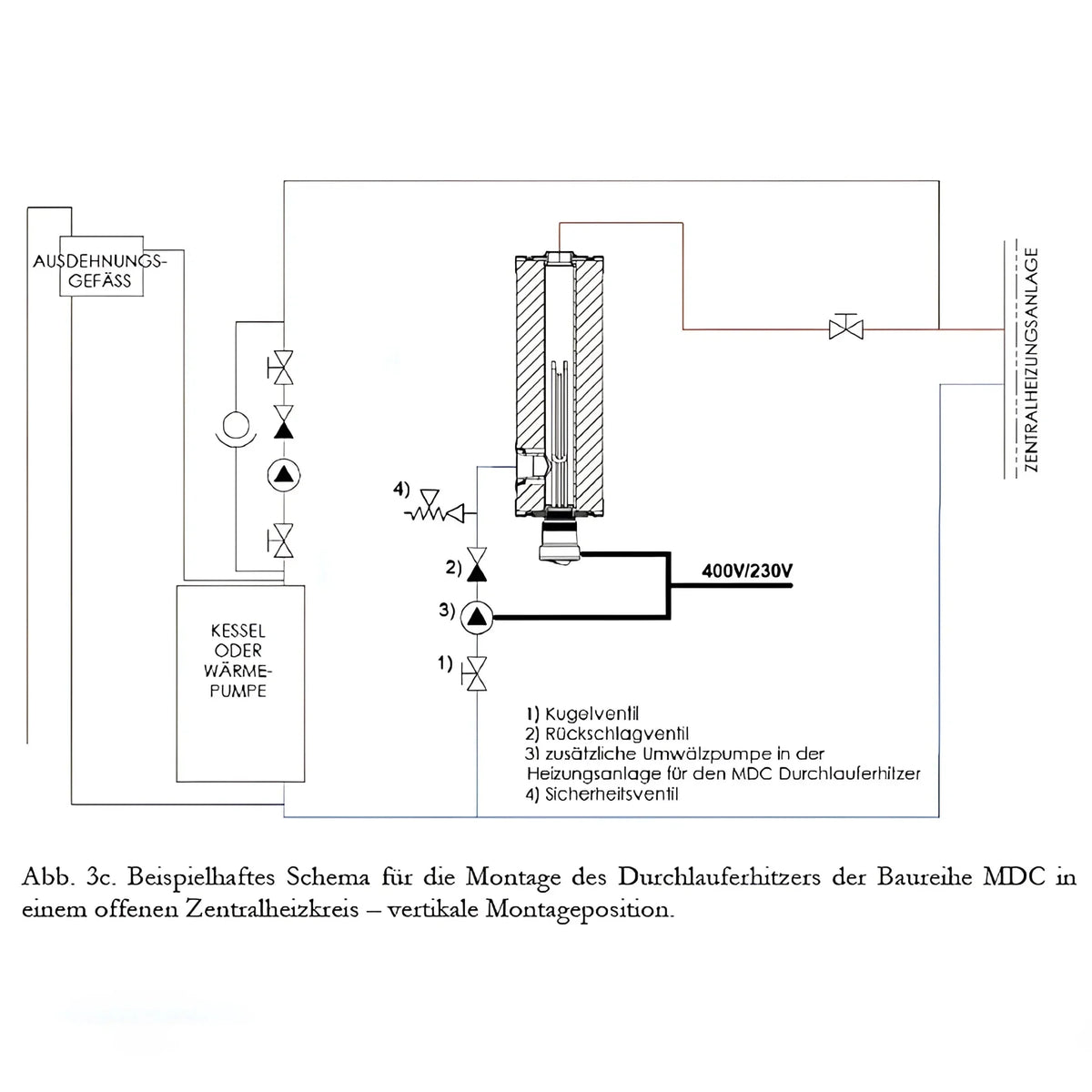

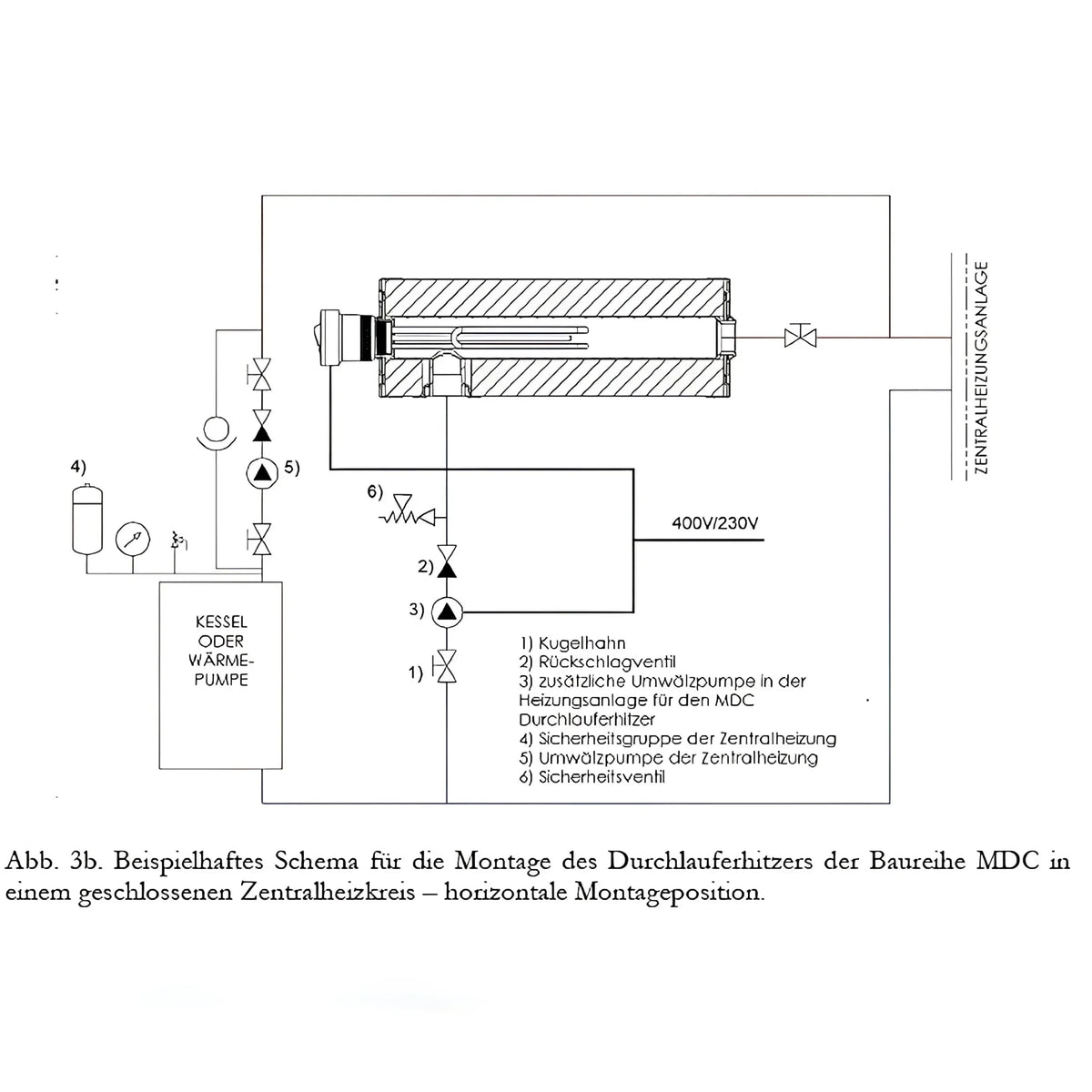

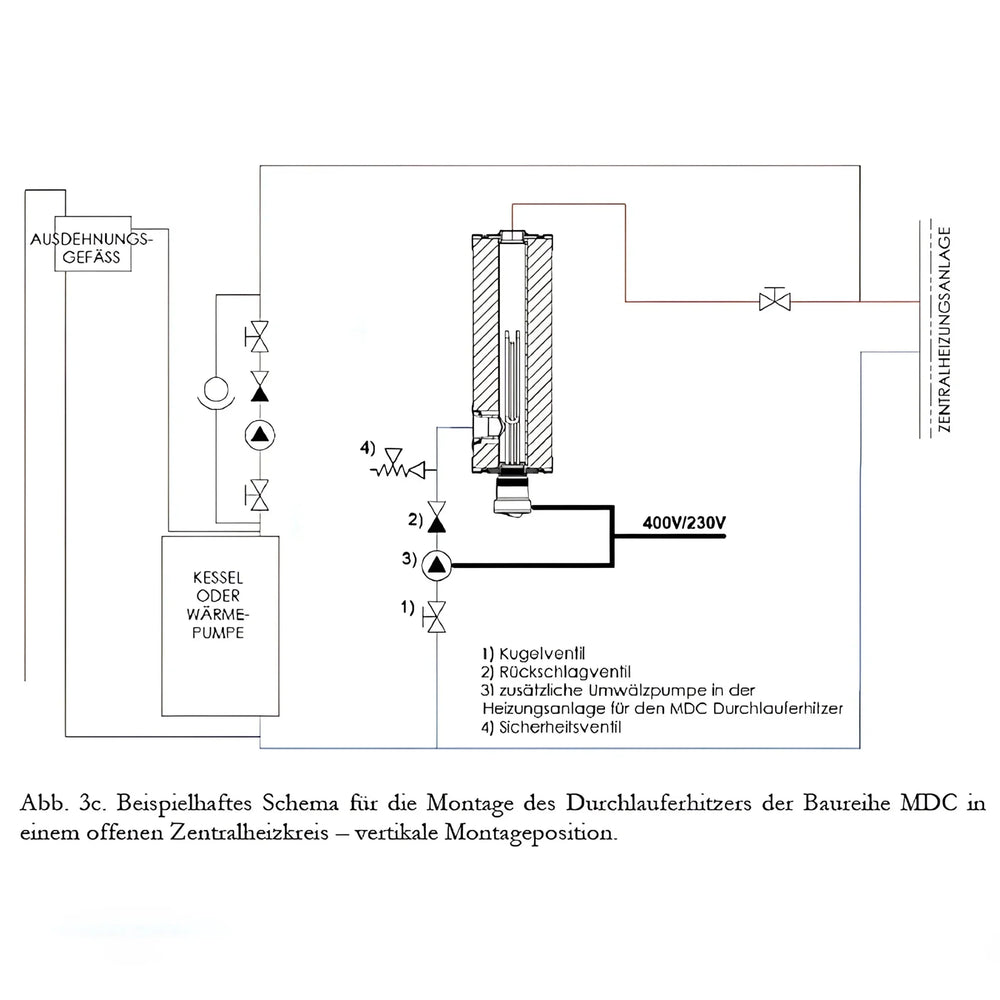

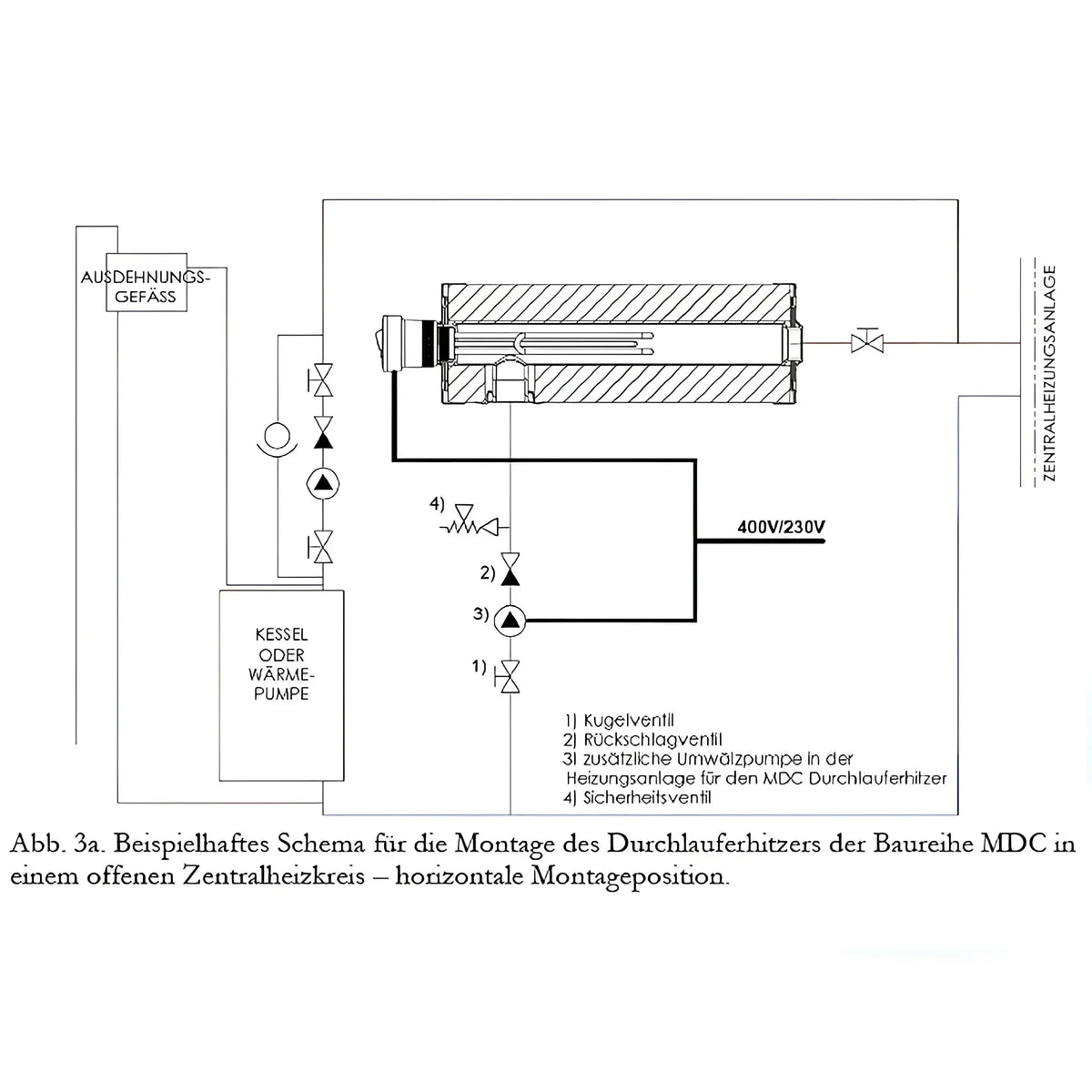

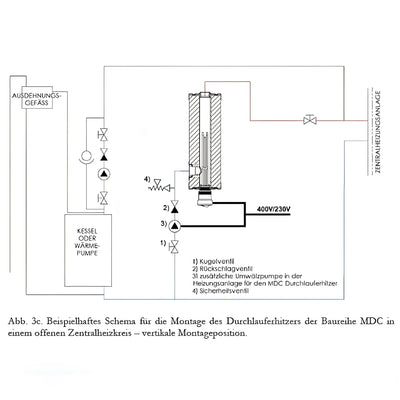

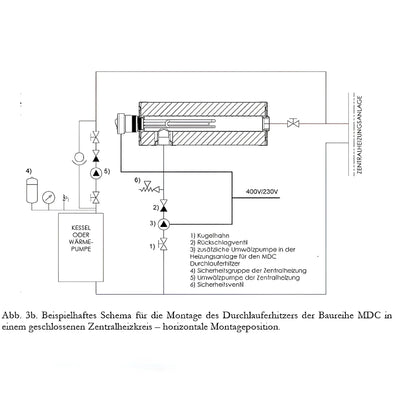

Das MDC PLUS 400 wird im Parallelheizkreis am Vorlauf oder Rücklauf der Hauptwärmequelle eingebunden. Der Einsatz ist in offenen und geschlossenen Zentralheizungsanlagen mit passenden Sicherheitseinrichtungen vorgesehen.

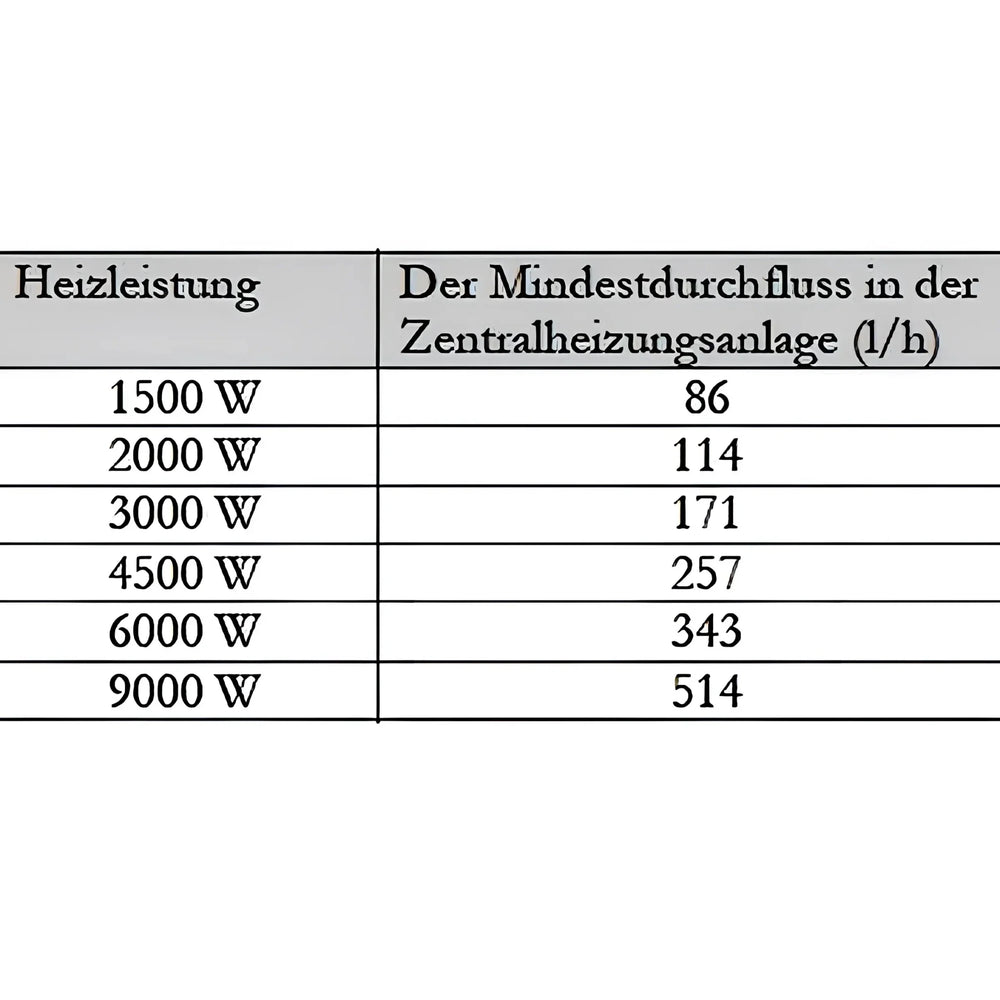

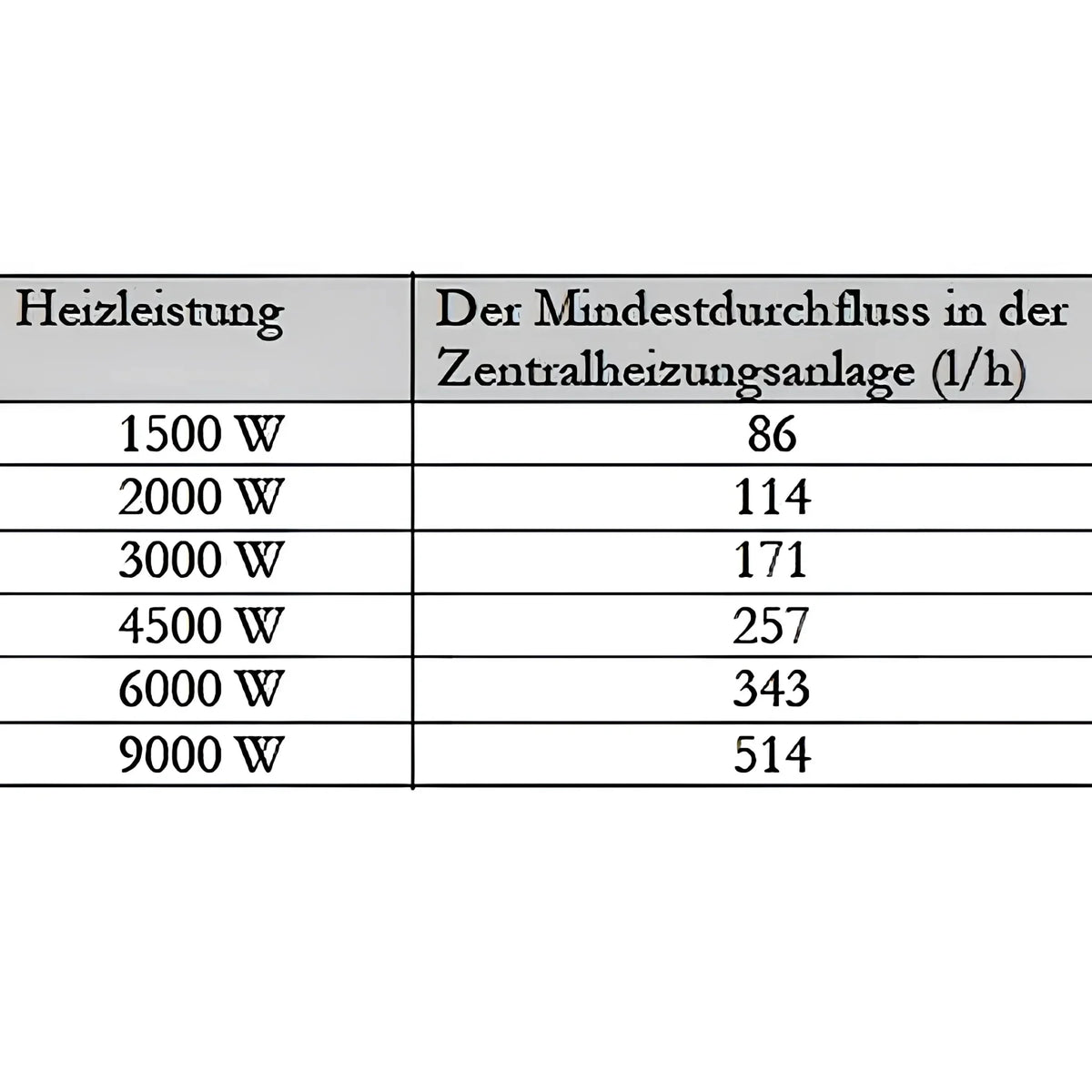

Für den Betrieb mit 9,0 kW ist ein Mindestdurchfluss von 514 l/h erforderlich. Eine zusätzliche Umwälzpumpe ist vorzusehen und parallel zur Heizpatrone zu schalten. Das Sicherheitsventil, die elektrische Absicherung, die Regelungsanbindung und das notwendige Installationsmaterial sind anlagenseitig fachgerecht zu prüfen.

Montage

Das Heizmodul ist fachgerecht in den Heizkreis einzubinden. Die Rohrleitungsführung muss eine sichere Befüllung, Entlüftung und Durchströmung ermöglichen. Für den Betrieb ist eine zusätzliche Umwälzpumpe erforderlich, damit der notwendige Mindestdurchfluss eingehalten wird.

Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur durch qualifizierte Fachkräfte erfolgen. Vor dem Einschalten müssen Anlage und Modul vollständig befüllt und entlüftet sein.

Hinweise

Trockenlauf ist zu vermeiden, da das Heizelement dadurch beschädigt werden kann. Die Heizpatrone darf erst betrieben werden, wenn das Heizelement vollständig im Medium liegt und der Mindestdurchfluss sichergestellt ist.

Das Gerät ersetzt keine fachgerechte Anlagenplanung, Heizlastberechnung oder elektrische Dimensionierung. Sicherheitsventil, Umwälzpumpe, Absicherung, Leitungsquerschnitt und Regelungsanbindung müssen passend zur Anlage ausgelegt und geprüft werden.

Lieferumfang

• MDC PLUS 400 Heizmodul

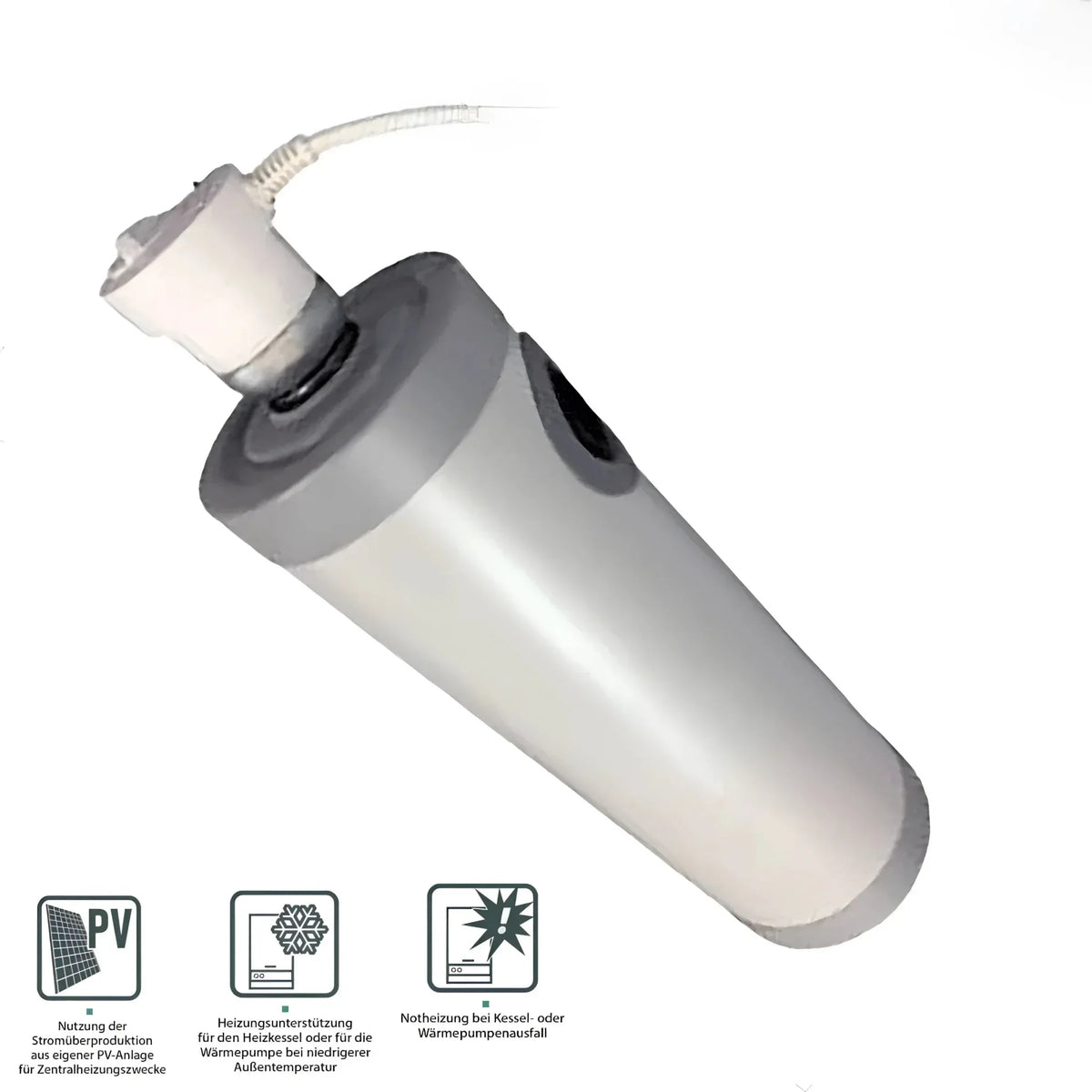

• EEHPPV9 Elektroheizpatrone / EJK maxi 9000 MR mit 9,0 kW
• Flachdichtung oder O-Ring für die Elektroheizpatrone, soweit gemäß Heizpatronenunterlage Bestandteil der Ausführung
