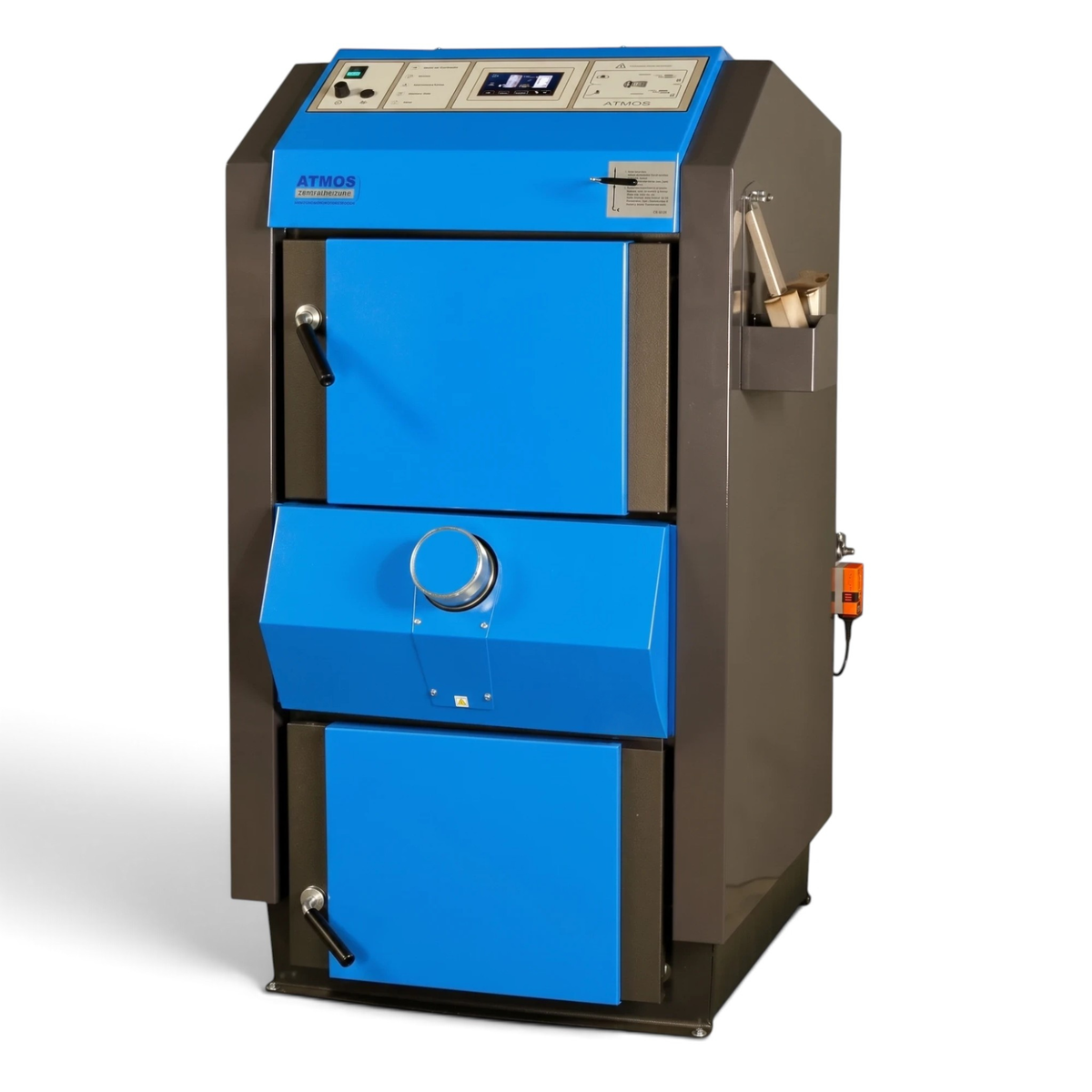

Holzvergaserkessel ATMOS DC18GSE ACD04 19 kW mit automatischer Zündung

Produktüberblick & Einsatzbereich

Der ATMOS DC18GSE mit ACD04 ist ein handbeschickter Holzvergaserkessel mit 19 kW Nennwärmeleistung für wassergeführte Zentralheizungsanlagen. Die Ausführung verbindet die bewährte GSE-Holzvergasertechnik mit einer elektronischen ACD04-Touch-Regelung und einer integrierten automatischen Holzzündung. Damit lässt sich vorbereitetes Scheitholz komfortabler in Betrieb nehmen, ohne auf das klassische Prinzip einer Stückholzheizung zu verzichten.

Der Kessel eignet sich insbesondere für Einfamilienhäuser, Sanierungen, Modernisierungen und bestehende Heizungsanlagen mit Pufferspeicher. Als Orientierung für die Produktauswahl wird die Leistungsklasse im Bereich von etwa 150–200 m² geführt. Die tatsächliche Eignung richtet sich immer nach der berechneten Heizlast des Gebäudes.

Technik & Ausstattung

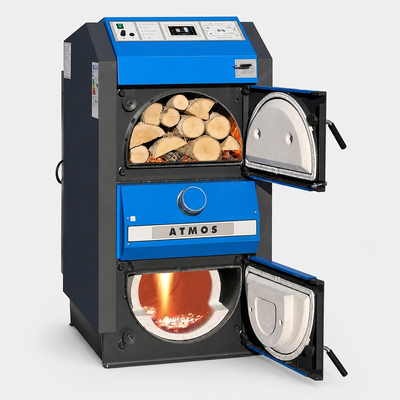

Die Holzverbrennung erfolgt nach dem Generatorvergaserprinzip. Ein Saugzugventilator unterstützt den definierten Abgasstrom, während Primär- und Sekundärluft getrennt eingestellt werden können. Der keramisch ausgekleidete Feuerungsbereich unterstützt eine kontrollierte Verbrennung des Holzgases. Verwendet wird trockenes Scheitholz mit 12–20 % Wassergehalt und einer maximalen Scheitlänge von 330 mm.

Die ACD04-Regelung übernimmt zentrale Funktionen der Heizungsanlage über eine Touch-Oberfläche. Dazu gehören die Regelung des Kessels und Kesselkreises sowie die Einbindung von Heizkreisen, Pufferspeicher und Warmwasserbereitung. Für die automatische Holzzündung ist eine separate Zündkammer mit Glühspirale integriert. Wird die Zündfunktion nicht verwendet, kann die vorgesehene Blindkammer eingesetzt werden.

Vorteile im Alltag

Die automatische Holzzündung reduziert den manuellen Aufwand beim Start eines vorbereiteten Kessels. Die elektronische Regelung stellt wesentliche Betriebsinformationen zentral dar und bietet verschiedene Betriebsarten wie Auto, Sommerbetrieb, Heizbetrieb, Absenkbetrieb und Standby. Beim Nachlegen von Brennstoff oder bei der Ascheentnahme kann der Saugzugventilator gezielt genutzt werden, um den Austritt von Rauch und Staub in den Heizraum zu reduzieren.

Systemintegration & Kompatibilität

Der DC18GSE ist für den Betrieb mit Pufferspeicher und einer wirksamen Rücklaufanhebung vorgesehen. Für die 19-kW-Ausführung wird ein Pufferspeichervolumen von mindestens 1.045 Litern angesetzt. Die Rücklauftemperatur zum Kessel darf 65 °C nicht unterschreiten. Für den regulären Kesselbetrieb ist ein Temperaturbereich von etwa 80–90 °C vorgesehen.

Zur hydraulischen und sicherheitstechnischen Einbindung gehören eine geeignete Rücklaufanhebung, beispielsweise über Laddomat oder eine entsprechende Thermoventil-Lösung, sowie der Anschluss des integrierten Sicherheitswärmetauschers beziehungsweise der Kühlschleife gegen Überhitzung. Der erforderliche Schornsteinzug beträgt 16 Pa.

Montage

Aufstellung, hydraulische Einbindung, Abgasanschluss, elektrische Arbeiten und Erstinbetriebnahme gehören in die Hände entsprechend qualifizierter Fachkräfte. Pufferspeicher, Rücklaufanhebung, Sicherheitswärmetauscher und Schornstein müssen auf das konkrete Anlagenkonzept abgestimmt werden. Der Heizraum benötigt eine ausreichende Verbrennungsluftversorgung und die erforderlichen Sicherheits- und Wartungsabstände.

Hinweise

Für einen ordnungsgemäßen Betrieb ist ausreichend trockenes Brennholz mit 12–20 % Wassergehalt zu verwenden. Die minimale Rücklauftemperatur von 65 °C ist dauerhaft einzuhalten. Bei Nutzung der automatischen Zündung muss die Zündkammer korrekt eingesetzt und der Schraubdeckel ordnungsgemäß geschlossen sein. Wird die automatische Zündung nicht verwendet, ist die dafür vorgesehene Blindkammer einzusetzen.

Lieferumfang

• ATMOS DC18GSE Holzvergaserkessel mit ACD04 und automatischer Zündung
• Stahlbürste mit Zubehör
• Schürhaken
• Einlasshahn / Füllarmatur
• Bedienungs- und Wartungsanleitung
• Zugregler Honeywell FR124
• Aschekasten
• Werkzeug zum Herausnehmen der Abgasbremser / Turbulatoren
• ACD04-Fühlersatz mit Außenfühler, Anlegefühlern sowie Speicher-/Warmwasserfühlern
• Herausnehmbare Blindkammer für den Betrieb ohne automatische Zündung
• Füllschaufel für Pellets als Zündhilfe
