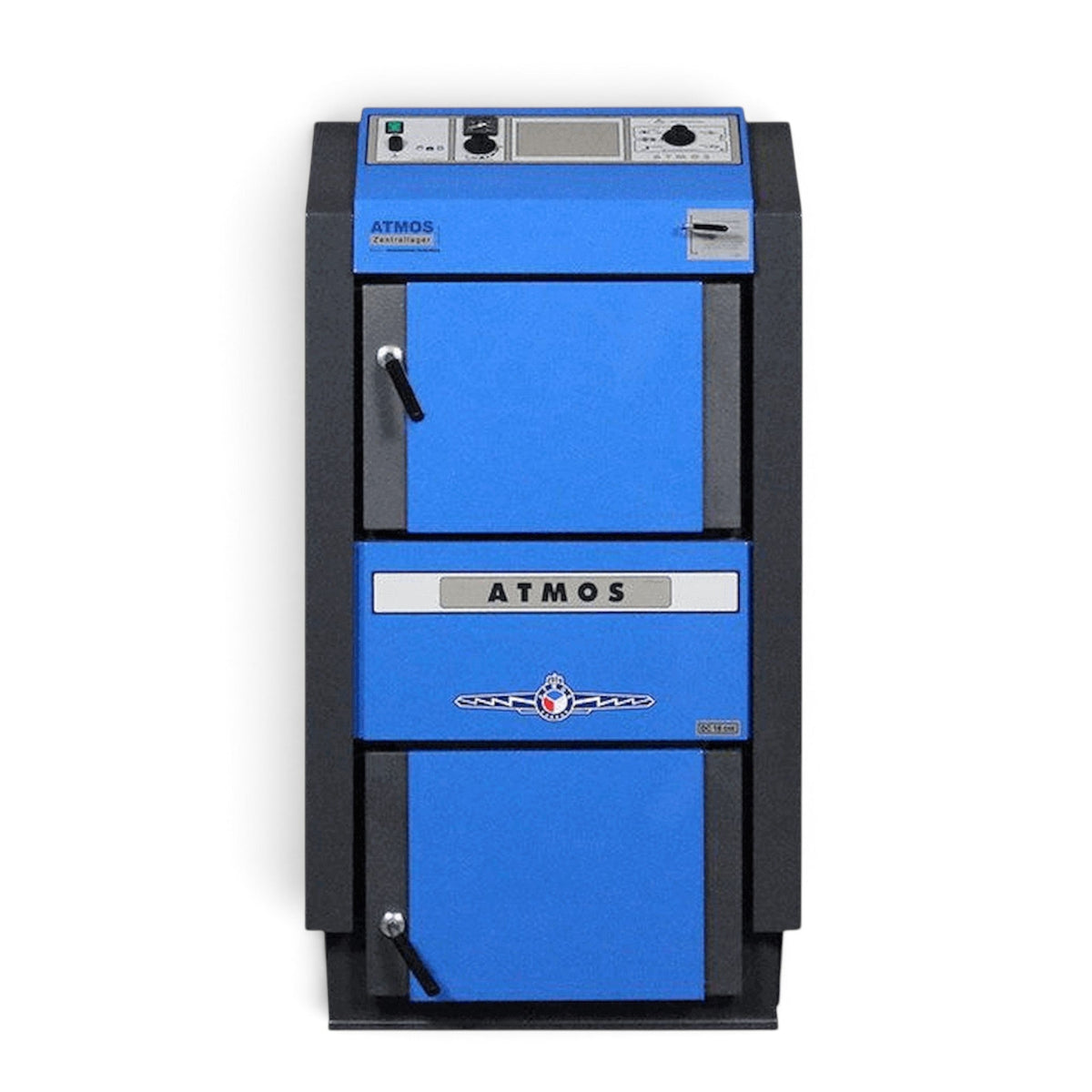

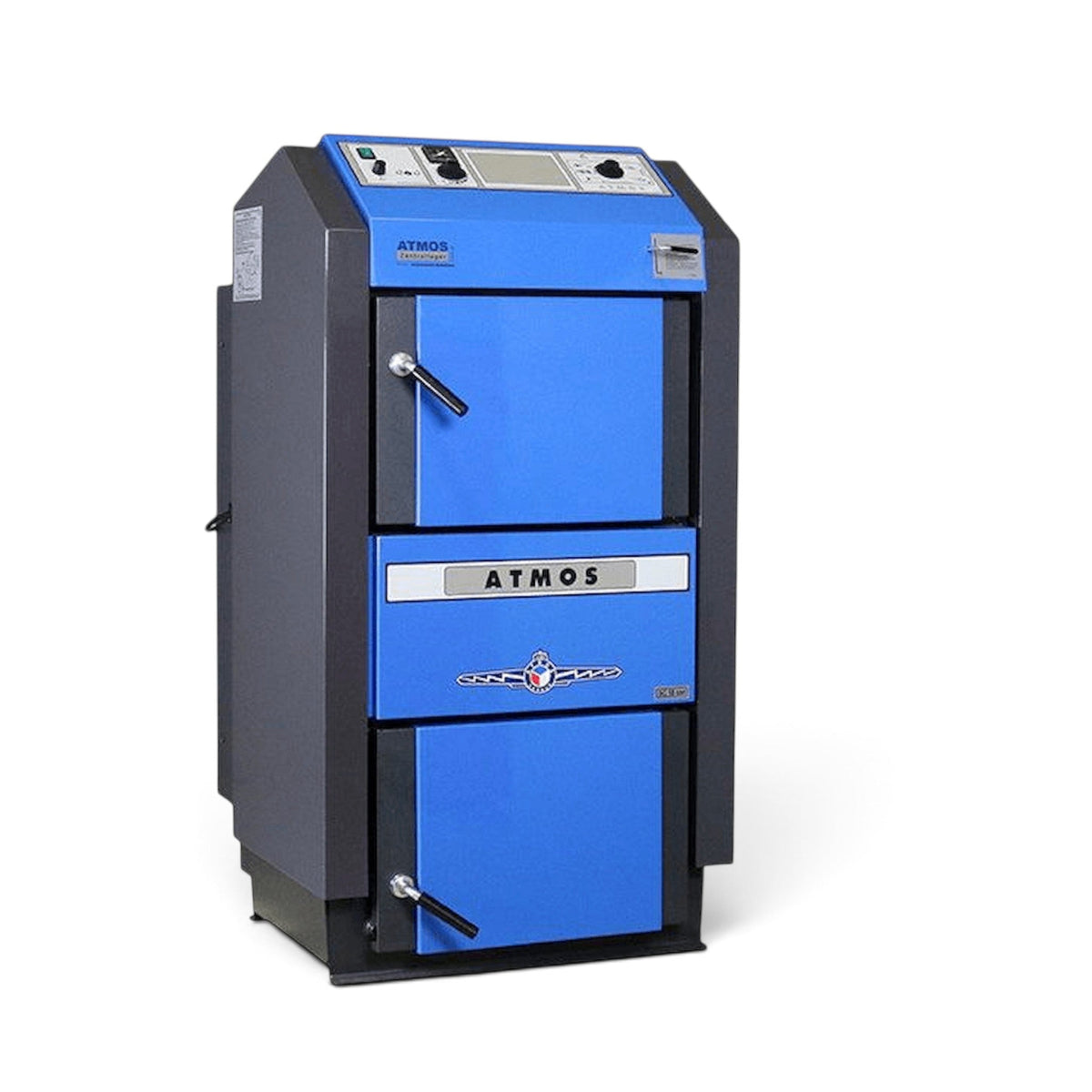

Holzvergaserkessel ATMOS DC22GSE 23 kW mit Standardregelung

Produktüberblick & Einsatzbereich

Der ATMOS DC22GSE ist ein handbeschickter Holzvergaserkessel mit 23 kW Nennwärmeleistung für wassergeführte Zentralheizungsanlagen. Die Standardausführung arbeitet mit einer robusten elektromechanischen Regelung und wird manuell angeheizt. Sie eignet sich für Heizungsanlagen, bei denen eine klassische, übersichtliche Kesselregelung ohne automatische Holzzündung gewünscht ist.

Der DC22GSE lässt sich insbesondere in Einfamilien- und Zweifamilienhäusern sowie bei Sanierungen, Modernisierungen und der Erneuerung bestehender Holzheizungen einsetzen. Für die Produktauswahl wird die 23-kW-Leistung als Orientierung der Gebäudeklasse 200–300 m² zugeordnet. Die endgültige Dimensionierung richtet sich nach der tatsächlichen Heizlast des Gebäudes.

Technik & Ausstattung

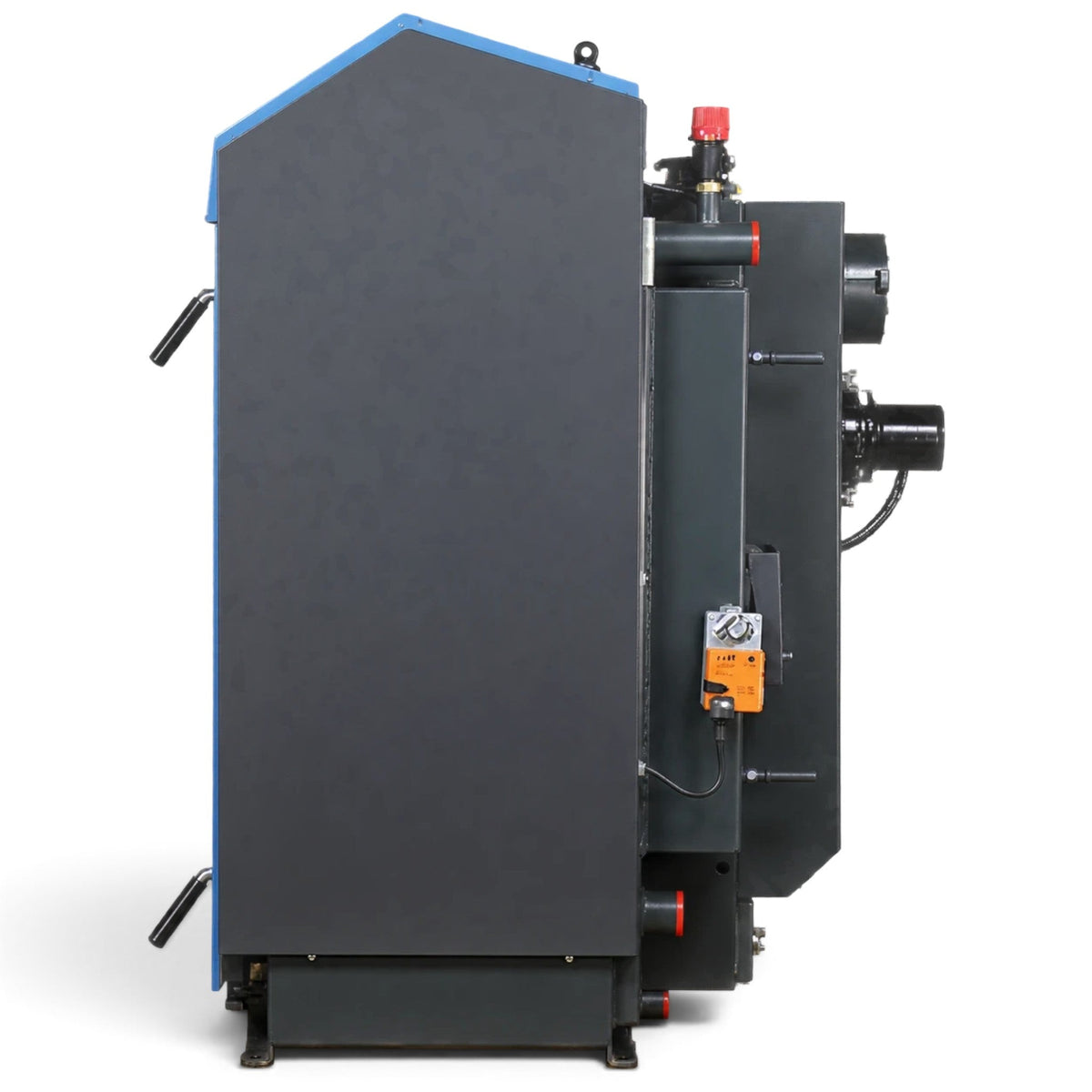

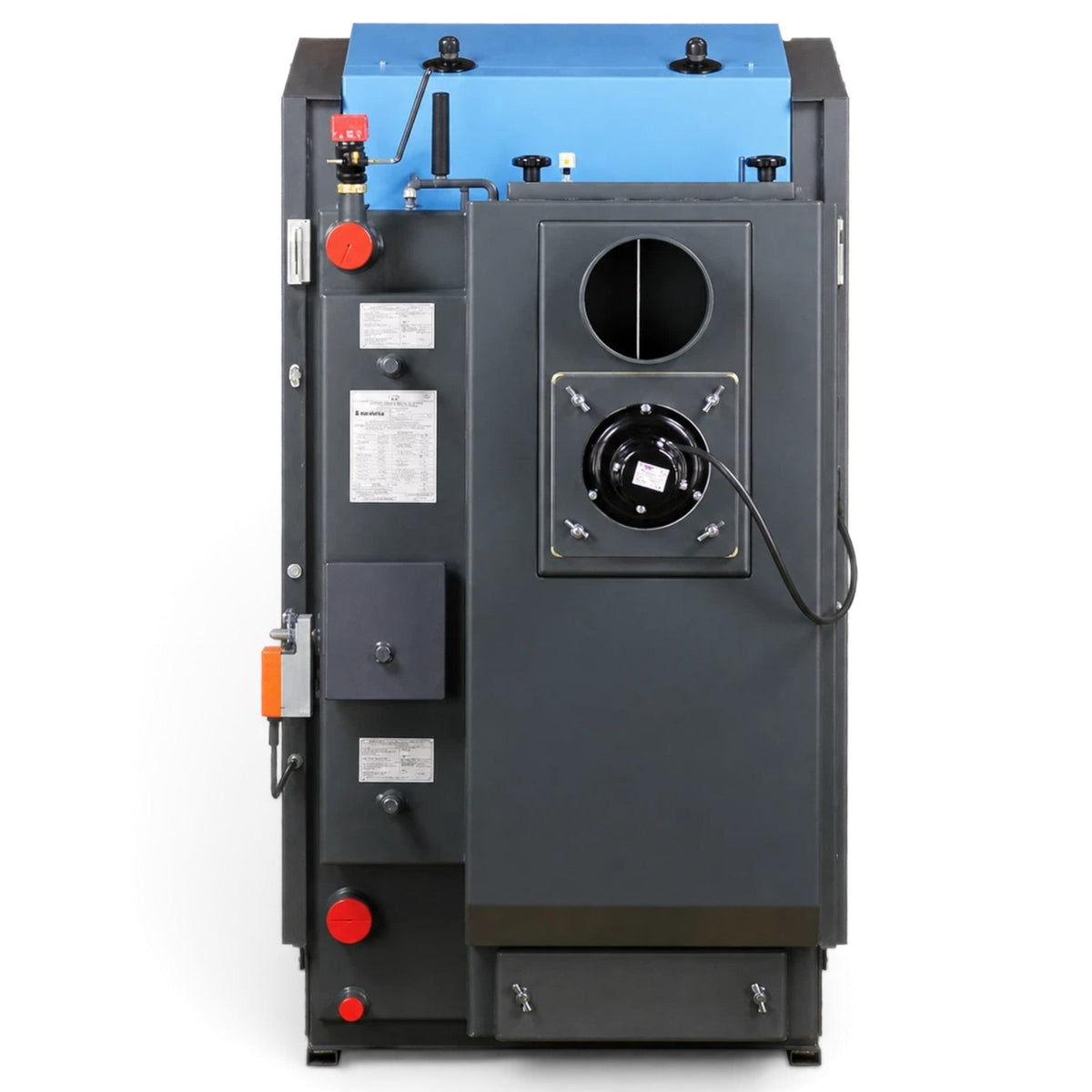

Die Verbrennung erfolgt nach dem Holzvergaserprinzip mit umgekehrter Verbrennung. Der keramisch ausgekleidete Feuerungsbereich unterstützt die Verbrennung des entstehenden Holzgases bei hohen Temperaturen. Primär- und Sekundärluft lassen sich getrennt einstellen, während ein Saugzugventilator den Verbrennungs- und Abgasprozess unterstützt. Der Röhrenwärmetauscher im hinteren Kesselbereich dient der Wärmeübertragung an das Heizungswasser.

Die Standardregelung arbeitet elektromechanisch. Die Kesselleistung wird über die Luftklappe und den Zugregler Honeywell FR124 beeinflusst. Kesselthermostat und Rauchgasthermostat steuern den Saugzugventilator und unterstützen die automatische Abschaltung nach dem Ausbrennen des Brennstoffs. Das Anheizen selbst erfolgt manuell.

Vorteile im Alltag

Der DC22GSE verbindet eine vergleichsweise einfache Regelungstechnik mit den für die GSE-Serie typischen Funktionen eines Holzvergaserkessels. Der 86-Liter-Brennstoffschacht und die Füllöffnung von 450 × 260 mm ermöglichen eine praxisgerechte Beschickung mit Scheitholz bis 330 mm Länge. Nach dem Abbrand kann der Rauchgasthermostat Ventilator und Kesselkreispumpe abschalten.

Beim Nachlegen und bei Wartungsarbeiten unterstützt der Saugzugventilator die Abgasführung. Die thermische Ablaufsicherung schützt den Kessel in Verbindung mit dem vorgeschriebenen Sicherheitsventil gegen Überhitzung.

Systemintegration & Kompatibilität

Der DC22GSE ist für den Betrieb mit Pufferspeicher und einer wirksamen Rücklaufanhebung vorgesehen. Die aktuelle ATMOS-Auslegung fordert mindestens 55 Liter Speichervolumen je Kilowatt Kesselleistung. Für 23 kW ergeben sich rechnerisch mindestens 1.265 Liter. Für die Leistungsklasse 20–25 kW wird in der Systemauslegung ein Puffervolumen von etwa 1.500–2.000 Litern geführt. Die konkrete Speichergröße ist auf Heizlast, Hydraulik und gewünschtes Betriebsverhalten abzustimmen.

Die Rücklauftemperatur zum Kessel muss mindestens 65 °C betragen. Im regulären Betrieb wird eine Kesseltemperatur von etwa 80–90 °C vorgesehen. Der erforderliche Schornsteinzug beträgt 18 Pa. Rücklaufanhebung, Pufferspeicher, Sicherheitswärmetauscher und Abgasanlage müssen als Gesamtsystem fachgerecht ausgelegt werden.

Montage

Aufstellung, hydraulische Einbindung, Abgasanschluss, elektrischer Anschluss und Erstinbetriebnahme müssen durch entsprechend qualifizierte Fachkräfte erfolgen. Zur Anlagenplanung gehören insbesondere Pufferspeicher, Rücklaufanhebung, Ausdehnungs- und Sicherheitseinrichtungen, thermische Ablaufsicherung sowie die korrekte Auslegung des Schornsteins.

Hinweise

Für den bestimmungsgemäßen Betrieb ist ausreichend trockenes Scheitholz mit 12–20 % Wassergehalt zu verwenden. Die minimale Rücklauftemperatur von 65 °C ist dauerhaft einzuhalten. Diese Standardausführung besitzt keine automatische Holzzündung; das Anheizen erfolgt manuell über die Anheizklappe und den vorgesehenen Anheizvorgang.

Lieferumfang

• ATMOS DC22GSE Holzvergaserkessel mit Standardregelung
• Stahlbürste mit Zubehör
• Schürhaken
• Einlasshahn
• Bedienungs- und Wartungsanleitung
• Zugregler Honeywell FR124
• Aschekasten
• Werkzeug zum Herausziehen der Abgasbremsen / Turbulatoren
