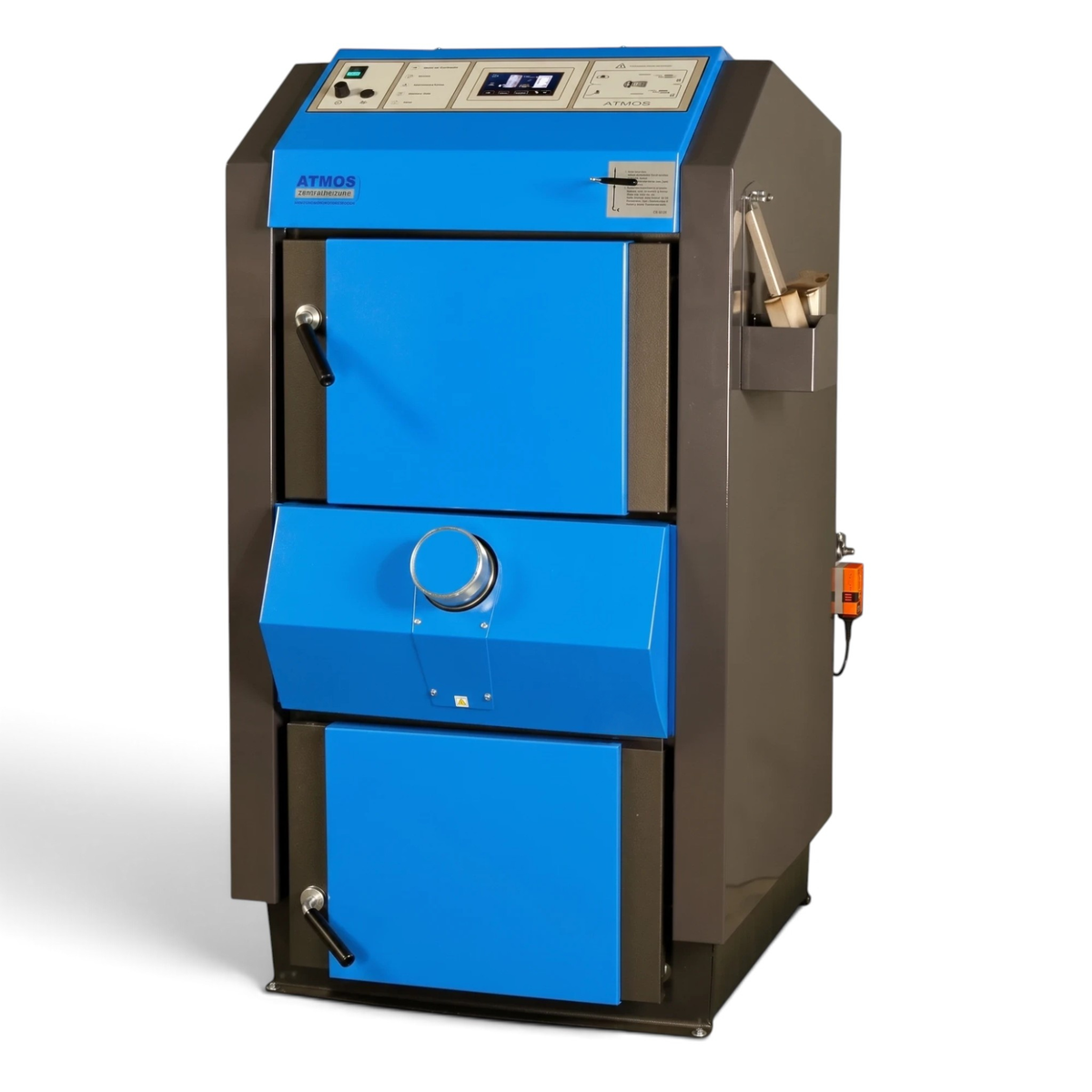

Holzvergaserkessel ATMOS DC25GSE 25 kW mit automatischer Zündung

Produktüberblick & Einsatzbereich

Der ATMOS DC25GSE mit ACD04 ist ein Holzvergaserkessel mit 25 kW Nennwärmeleistung und automatischer Holzzündung für wassergeführte Heizungsanlagen. Die Ausführung verbindet die bewährte GSE-Holzvergasung mit einer elektronischen ACD04-Regelung und einer separaten Zündkammer mit Glühspirale. Der Kessel eignet sich für Einfamilienhäuser und vergleichbare Gebäude sowie für die Modernisierung bestehender Heizungsanlagen, sofern Leistung, Pufferspeicher, Hydraulik und Wärmebedarf fachgerecht aufeinander abgestimmt werden.

Technik & Ausstattung

Die Verbrennung erfolgt nach dem Prinzip der Generatorvergasung mit keramischem Nachbrennraum und Saugzugventilator. Der Brennstoffschacht fasst 120 Liter und nimmt beim DC25GSE Scheitholz bis 530 mm Länge auf. Für die automatische Holzzündung ist zwischen den Kesseltüren eine herausnehmbare Zündkammer mit Glühspirale integriert. Zur Vorbereitung der automatischen Zündung wird die Zündkammer mit geeigneten Pellets befüllt; Hauptbrennstoff des Kessels bleibt trockenes Scheitholz. Die elektrische Anschlussleistung beträgt im normalen Betrieb 50 W und für die Zündanlage 550 W.

Vorteile im Alltag

Die ACD04-Regelung erweitert den klassischen Scheitholzbetrieb um eine planbare automatische Zündung. Je nach Anlagenkonfiguration kann der Start nach Zeitplan, nach Pufferspeichertemperatur oder bei Anlagen ohne Pufferspeicher nach einer Heizsystemanforderung vorbereitet werden. Das Holz wird weiterhin manuell eingelegt; die automatische Zündung übernimmt anschließend das Entfachen des vorbereiteten Brennstoffs. Über die ACD04-Regelung lassen sich zudem die für die jeweilige Hydraulik eingerichteten Heizkreise und die Warmwasserbereitung steuern.

Systemintegration & Kompatibilität

Der DC25GSE ist für die Einbindung in eine Anlage mit Pufferspeicher und wirksamer Rücklaufanhebung vorgesehen. Bei 25 kW ist ein Puffervolumen von 1.500 Litern ein geeigneter Mindestansatz innerhalb der für diese Leistung angegebenen Speicherbereiche. Die Rücklauftemperatur zum Kessel muss mindestens 65 °C betragen, während die Kesselwassertemperatur im Betrieb im Bereich von 80 bis 90 °C liegt. Die Rücklaufanhebung kann beispielsweise mit einem Laddomat 22 oder einer entsprechend ausgelegten Thermoventil- beziehungsweise Mischerlösung realisiert werden.

Montage

Aufstellung, hydraulische Einbindung, Abgasanschluss, elektrische Installation und Erstinbetriebnahme müssen fachgerecht erfolgen. Pufferspeicher, Rücklaufanhebung, thermische Ablaufsicherung, Schornstein und Rauchgasweg sind auf die konkrete Anlage abzustimmen. Die elektrische Versorgung der ACD04-Regelung und Zündanlage darf nur nach den geltenden Vorschriften ausgeführt werden.

Hinweise

Als Hauptbrennstoff ist trockenes Scheitholz mit 12 bis 20 % Wassergehalt vorgesehen. Für die automatische Holzzündung wird die herausnehmbare Zündkammer mit geeigneten Pellets befüllt. Wird die automatische Zündung nicht genutzt, ist anstelle der Zündkammer die vorgesehene Blindkammer einzusetzen. Der Schraubdeckel der Zündeinrichtung muss während des Betriebs ordnungsgemäß geschlossen sein.

Lieferumfang

• ATMOS DC25GSE Holzvergaserkessel mit ACD04 und automatischer Zündanlage
• Stahlbürste mit Zubehör
• Schürhaken
• Einlasshahn
• Zugregler Honeywell FR 124
• Ascher
• Vorrichtung zum Herausziehen der Bremseinrichtungen aus dem Rauchkanal
• Zubehörsatz für Regler ACD04
• 1 Außentemperaturfühler AF20-B65
• 3 Anlegefühler SF20-B54
• 3 Warmwasser- und Pufferspeicherfühler KTF20-65-5M-B
• Herausnehmbare Blindkammer
• Füllschaufel für Pellets
• Bedienungs- und Wartungsanleitung
