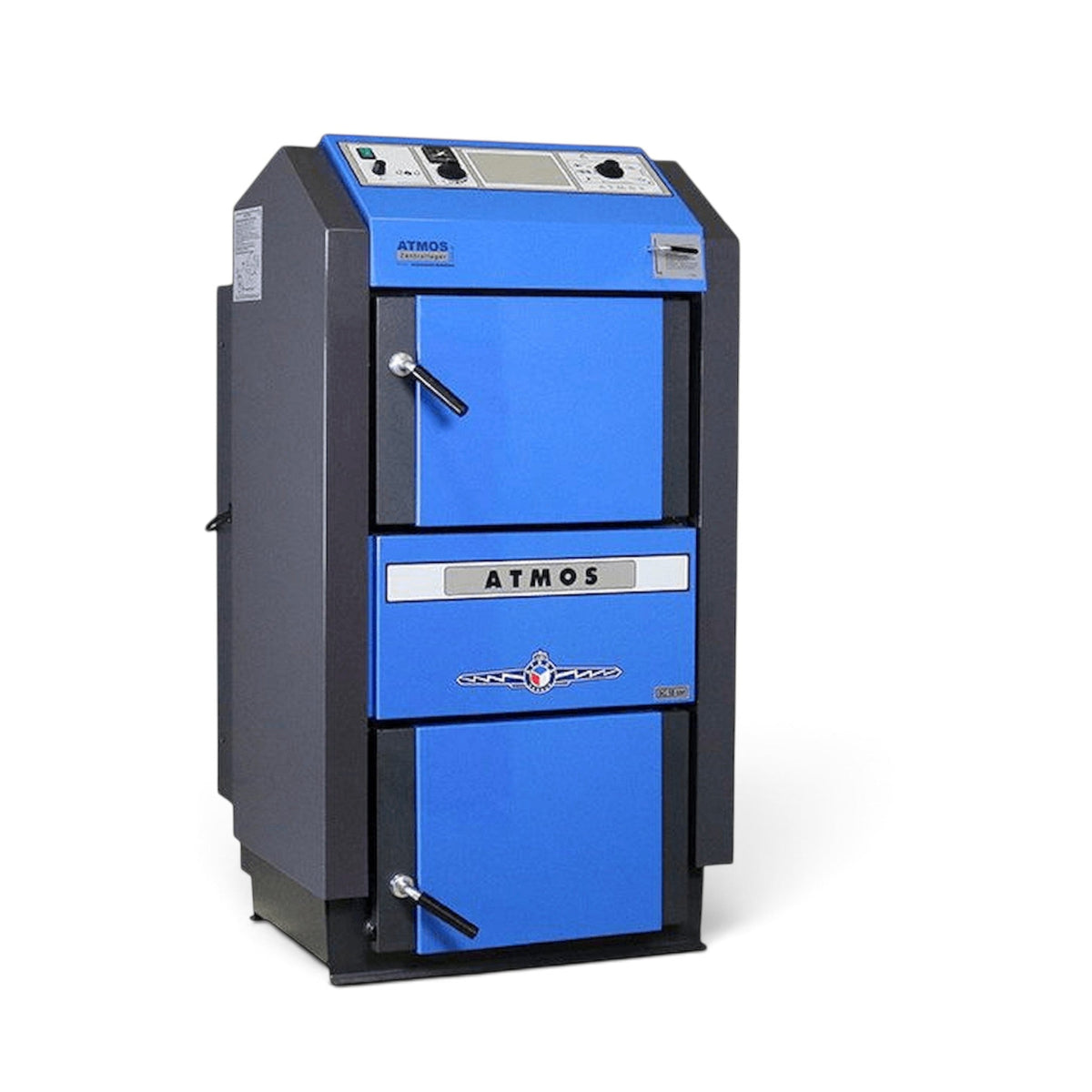

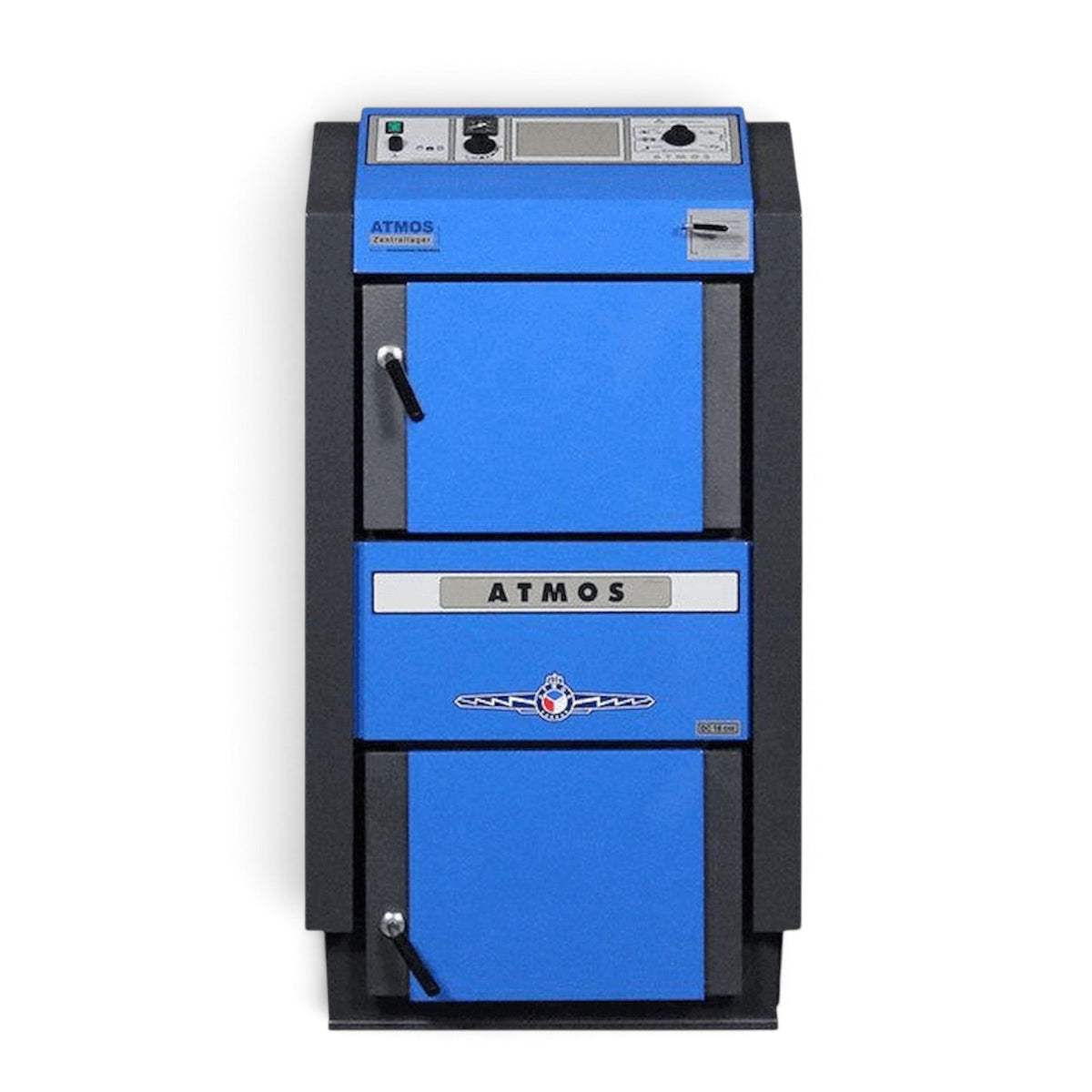

Holzvergaserkessel Atmos DC40GSE 40 kW

Produktüberblick & Einsatzbereich

Der Atmos DC40GSE ist ein handbeschickter Holzvergaserkessel mit 40 kW Nennwärmeleistung für wassergeführte Scheitholz-Heizungsanlagen. Die GSE-Baureihe arbeitet nach dem Prinzip der Generatorvergasung und verbindet einen keramisch ausgekleideten Verbrennungsraum mit Saugzugventilator und nachgeschaltetem Röhrenwärmetauscher. Die Leistungsklasse eignet sich insbesondere für größere Einfamilienhäuser und Gebäude mit entsprechend hohem Wärmebedarf. Als grobe Orientierung liegt der Einsatzbereich bei etwa 200 bis 270 m²; für die tatsächliche Dimensionierung ist die berechnete Gebäudeheizlast maßgeblich.

Technik & Ausstattung

Das Scheitholz wird im oberen Brennstoffraum vergast und das entstehende Holzgas anschließend im keramischen Brennraum bei hohen Temperaturen nachverbrannt. Vorgewärmte Primär- und Sekundärluft unterstützen eine gleichmäßige Verbrennung und können getrennt auf unterschiedliche Holzqualitäten abgestimmt werden. Der Saugzugventilator unterstützt Verbrennung und Abgasführung. Ein Belimo-Stellantrieb begrenzt die maximale Abgastemperatur. Die Standardausführung des DC40GSE arbeitet mit einer robusten elektromechanischen Kesselregelung und manuellem Anheizen.

Vorteile im Alltag

Der große Brennstoffschacht mit 160 Litern Volumen nimmt Scheitholz bis 530 mm Länge auf und ermöglicht dadurch praxisgerechte Füllmengen. Nach dem Abbrand kann der Rauchgasthermostat Saugzugventilator und Kesselkreispumpe automatisch abschalten. Die mechanische Regelung benötigt keine komplexe elektronische Bedienoberfläche und eignet sich damit für Anlagen, bei denen eine robuste und nachvollziehbare Kesselsteuerung im Vordergrund steht.

Systemintegration & Kompatibilität

Der DC40GSE ist für den Betrieb mit ausreichend dimensioniertem Pufferspeicher und wirksamer Rücklaufanhebung vorgesehen. Bei mindestens 55 Litern Puffervolumen je Kilowatt installierter Kesselleistung ergeben sich für 40 kW rechnerisch mindestens 2.200 Liter. Die Rücklauftemperatur zum Kessel muss mindestens 65 °C betragen; die Kesselwassertemperatur liegt im regulären Betrieb bei 80 bis 90 °C. Für die Rücklaufanhebung kann beispielsweise ein Laddomat 22 oder eine entsprechend ausgelegte Thermoventil- beziehungsweise Mischventillösung eingesetzt werden.

Montage

Aufstellung, hydraulische Einbindung, Pufferspeicher, Rücklaufanhebung, thermische Ablaufsicherung, Abgasanschluss und elektrischer Anschluss müssen fachgerecht auf das Gesamtsystem abgestimmt werden. Der DC40GSE benötigt einen Schornsteinzug von 22 Pa. Montage, elektrische Arbeiten, Erstinbetriebnahme und sicherheitsrelevante Arbeiten sind durch entsprechend qualifizierte Fachkräfte auszuführen.

Hinweise

Als Brennstoff ist trockenes Scheit- beziehungsweise Stückholz mit 12 bis 20 % Wassergehalt und einem empfohlenen Durchmesser von 80 bis 150 mm vorgesehen. Die maximale Scheitholzlänge beträgt 530 mm. Für einen zuverlässigen und materialschonenden Betrieb sind insbesondere die vorgeschriebene Rücklauftemperatur, ausreichende Pufferspeicherung sowie regelmäßige Reinigung von Feuerraum, Rauchkanälen, Turbulatoren und Saugzugventilator zu beachten.

Lieferumfang

• Atmos DC40GSE Holzvergaserkessel
• Stahlbürste mit Zubehör
• Schürhaken
• Einlasshahn
• Bedienungs- und Wartungsanleitung
• Zugregler Honeywell FR 124
• Ascher
• Vorrichtung zum Herausziehen der Bremseinrichtungen aus dem Rauchkanal
