Holzvergaserkessel ROJEK PK BIO 20 – 20 kW für Scheitholz

Produktüberblick & Einsatzbereich

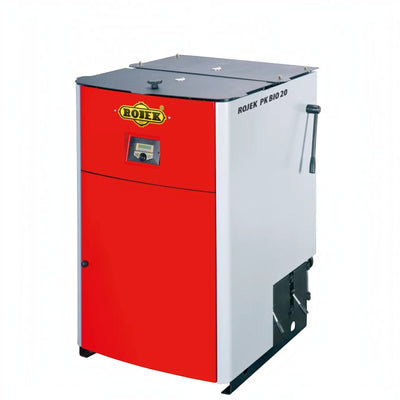

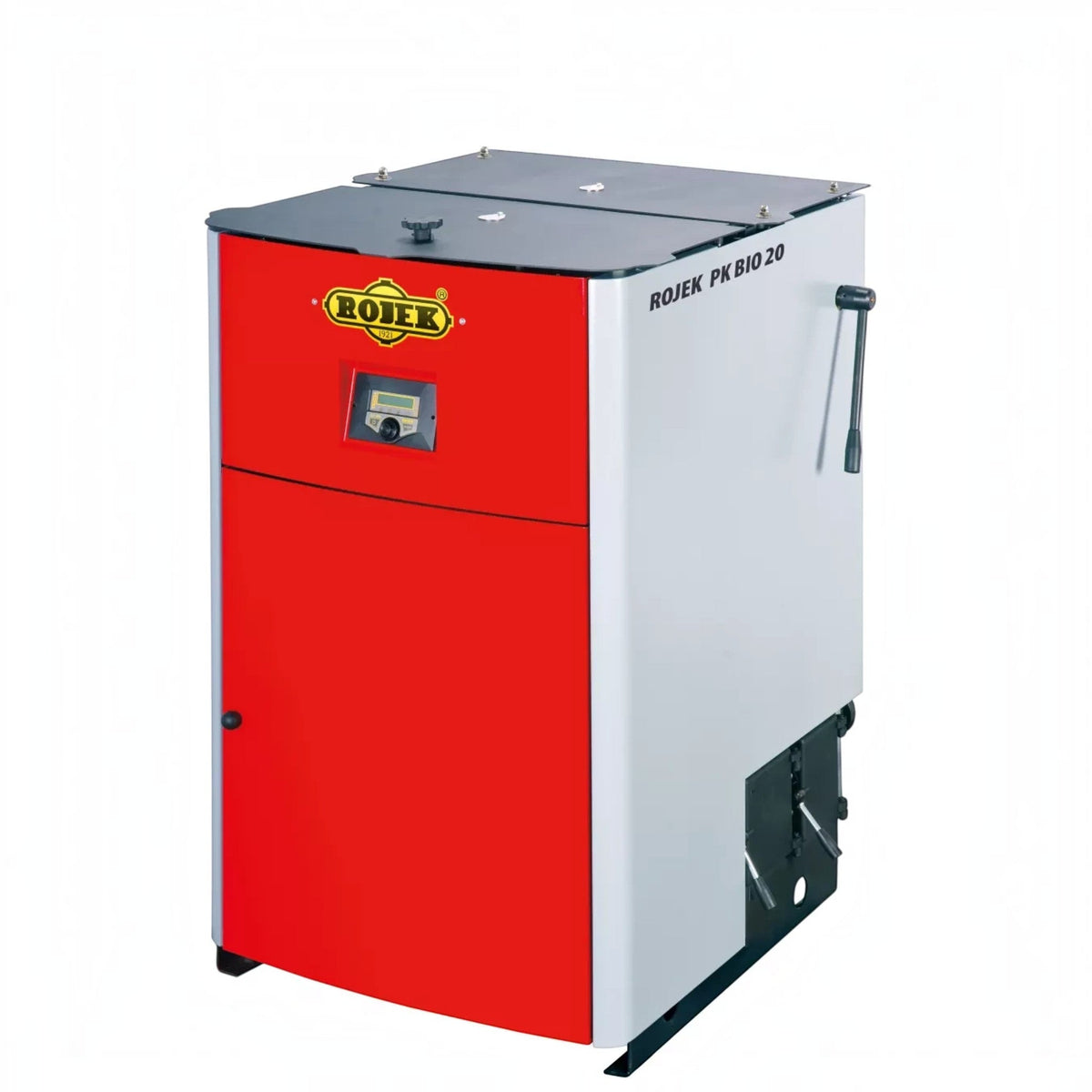

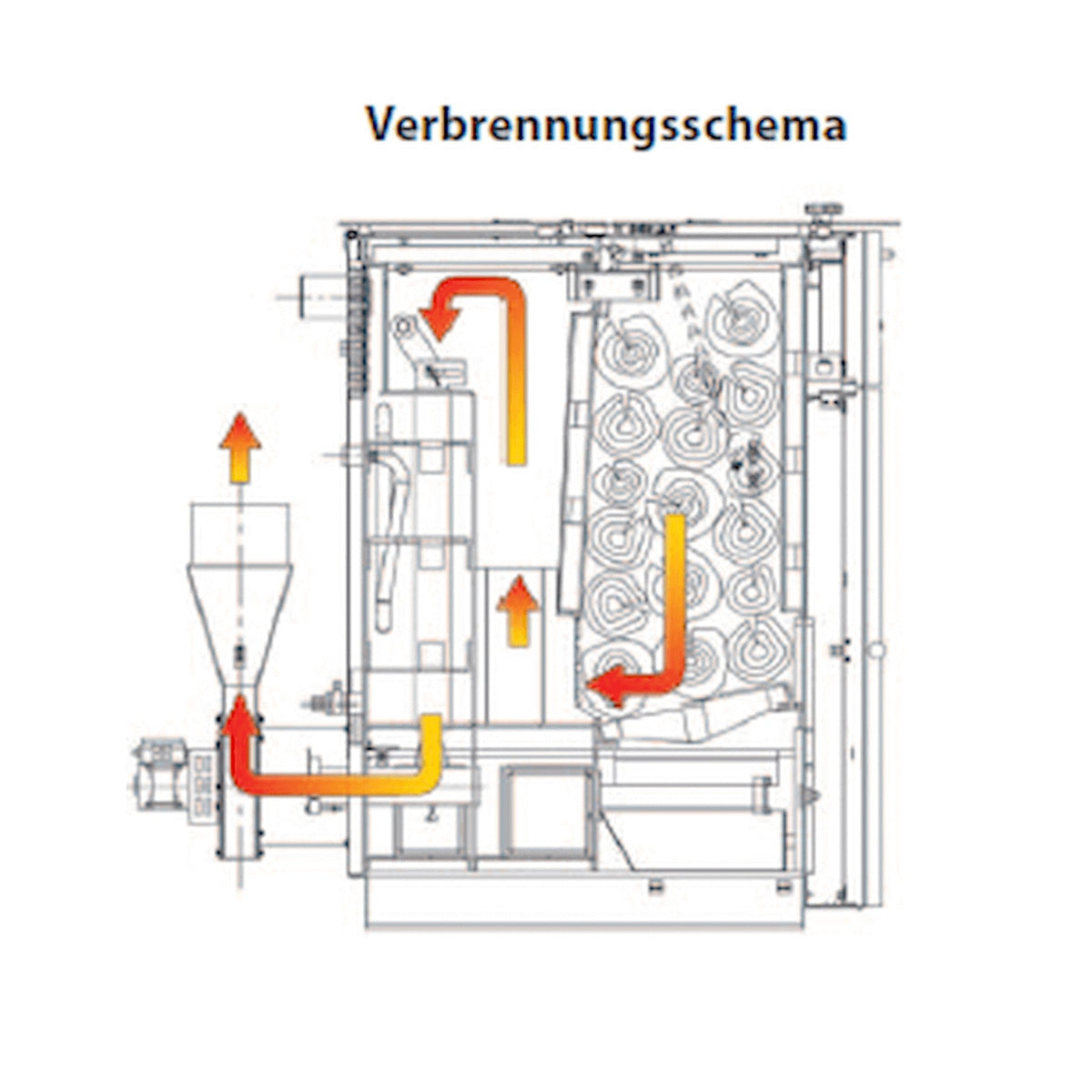

Der ROJEK PK BIO 20 ist ein manuell beschickter Holzvergaserkessel mit 20 kW Nennleistung für trockenes Scheitholz. Das Pyrolyseprinzip verbindet einen groß dimensionierten Brennstoffraum mit elektronisch geregelter Verbrennung und eignet sich für entsprechend ausgelegte Warmwasser-Zentralheizungen in Wohngebäuden, Werkstätten und vergleichbaren Anwendungen.

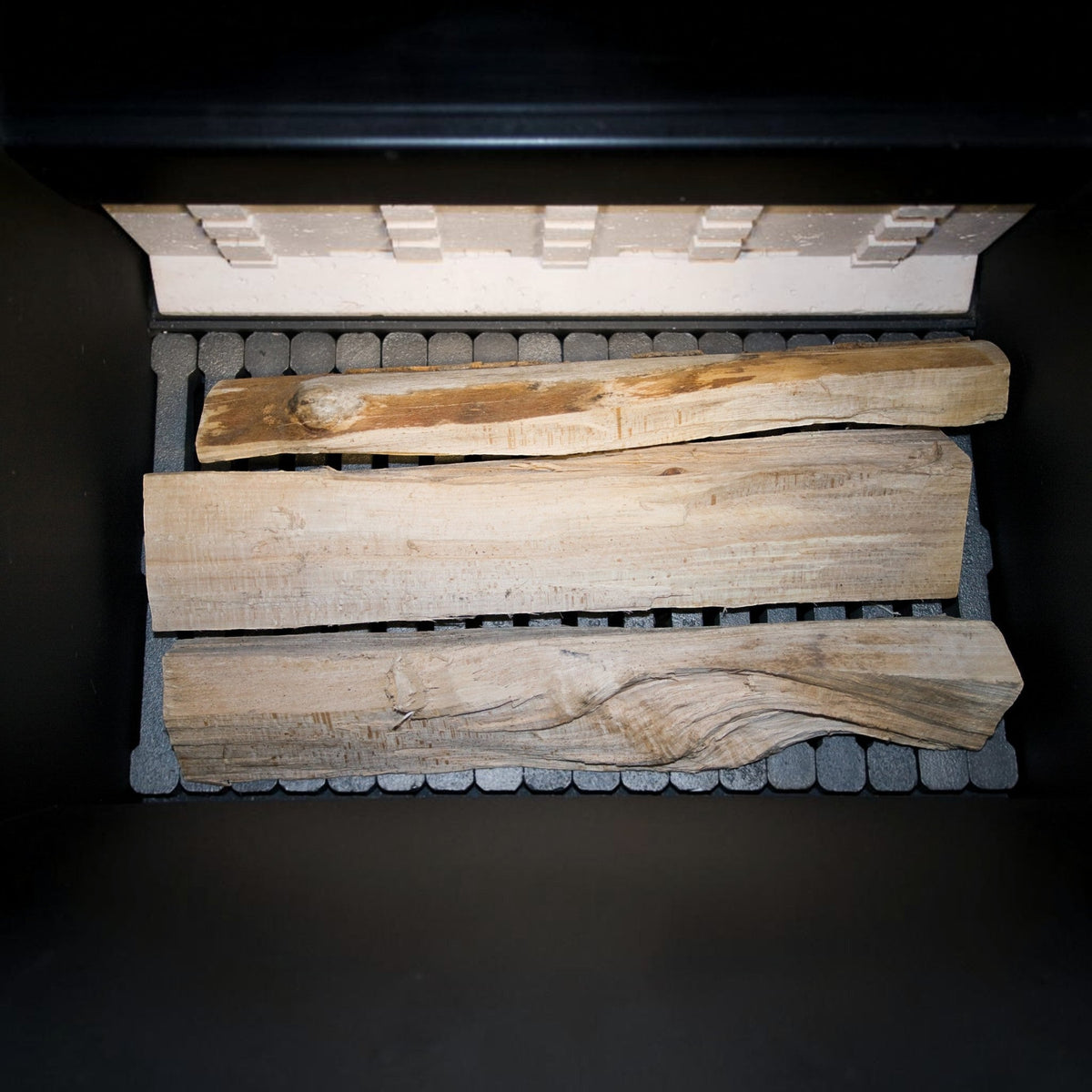

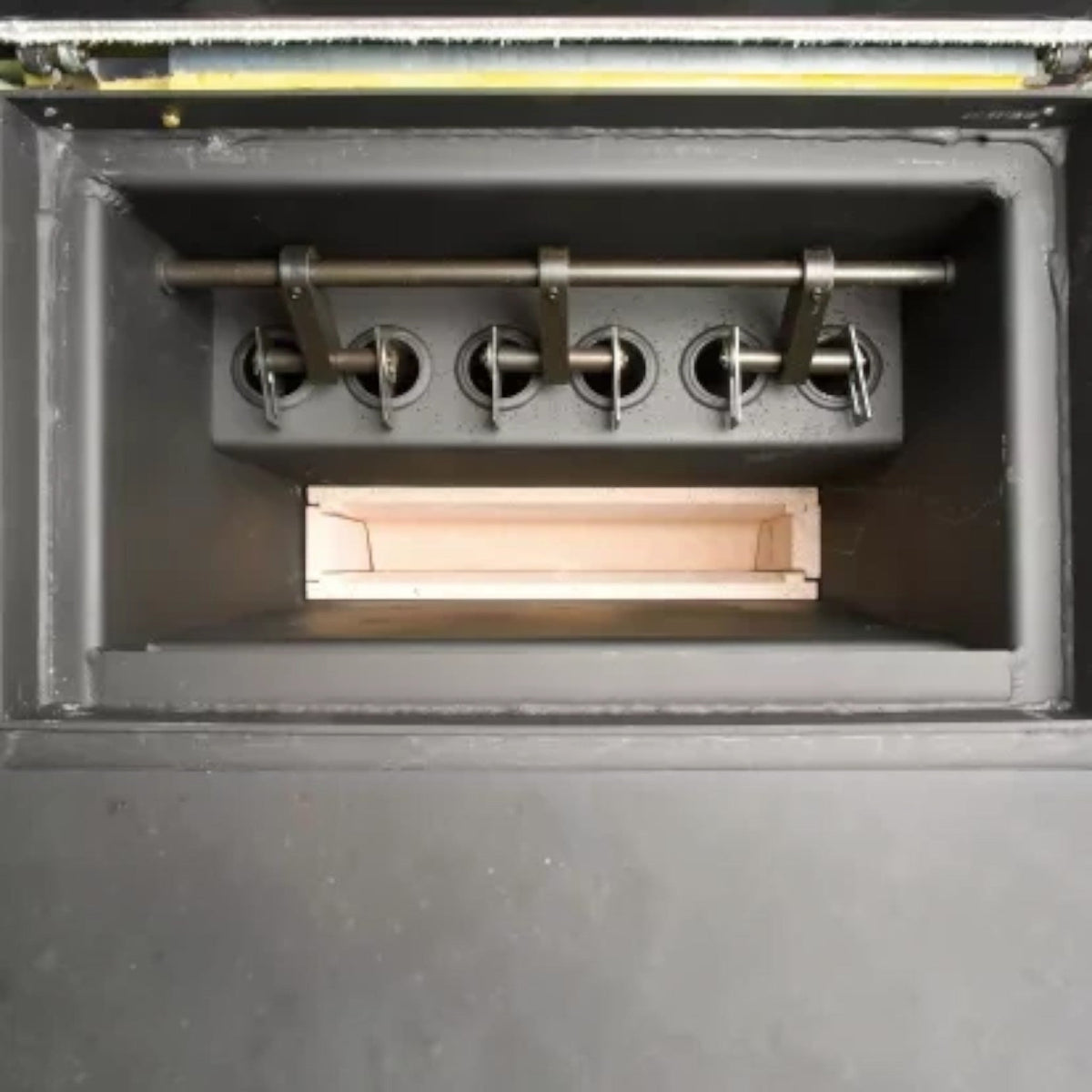

Der Kessel verfügt über eine 130 Liter große, von oben zugängliche Füllkammer. Scheitholz kann bis zu einer Länge von 530 mm und einem Durchmesser von 250 mm eingesetzt werden. Bei geeigneter Brennstoffqualität und Betriebsweise ermöglicht der große Füllraum lange Abbrandphasen von bis zu etwa 12 Stunden.

Technik & Ausstattung

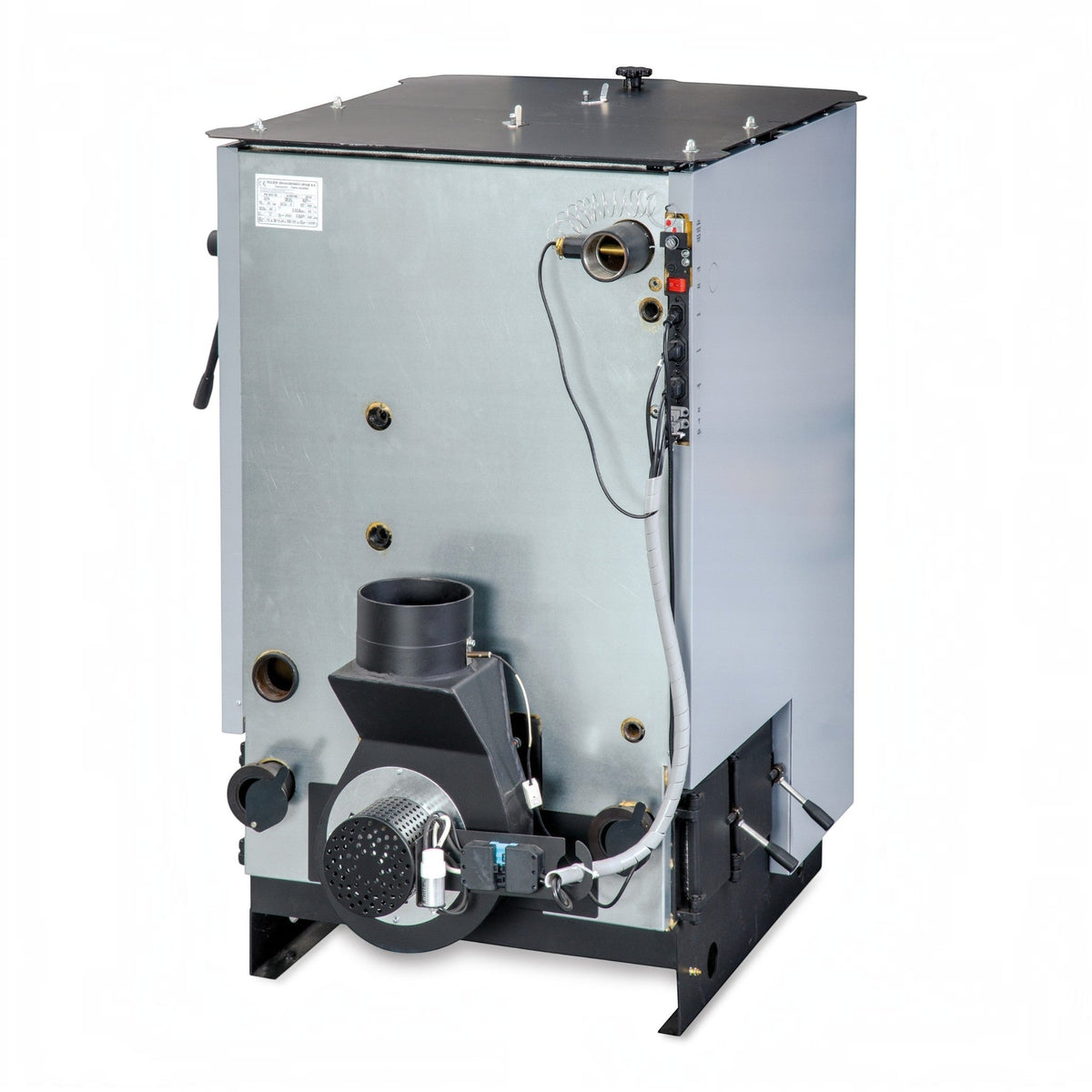

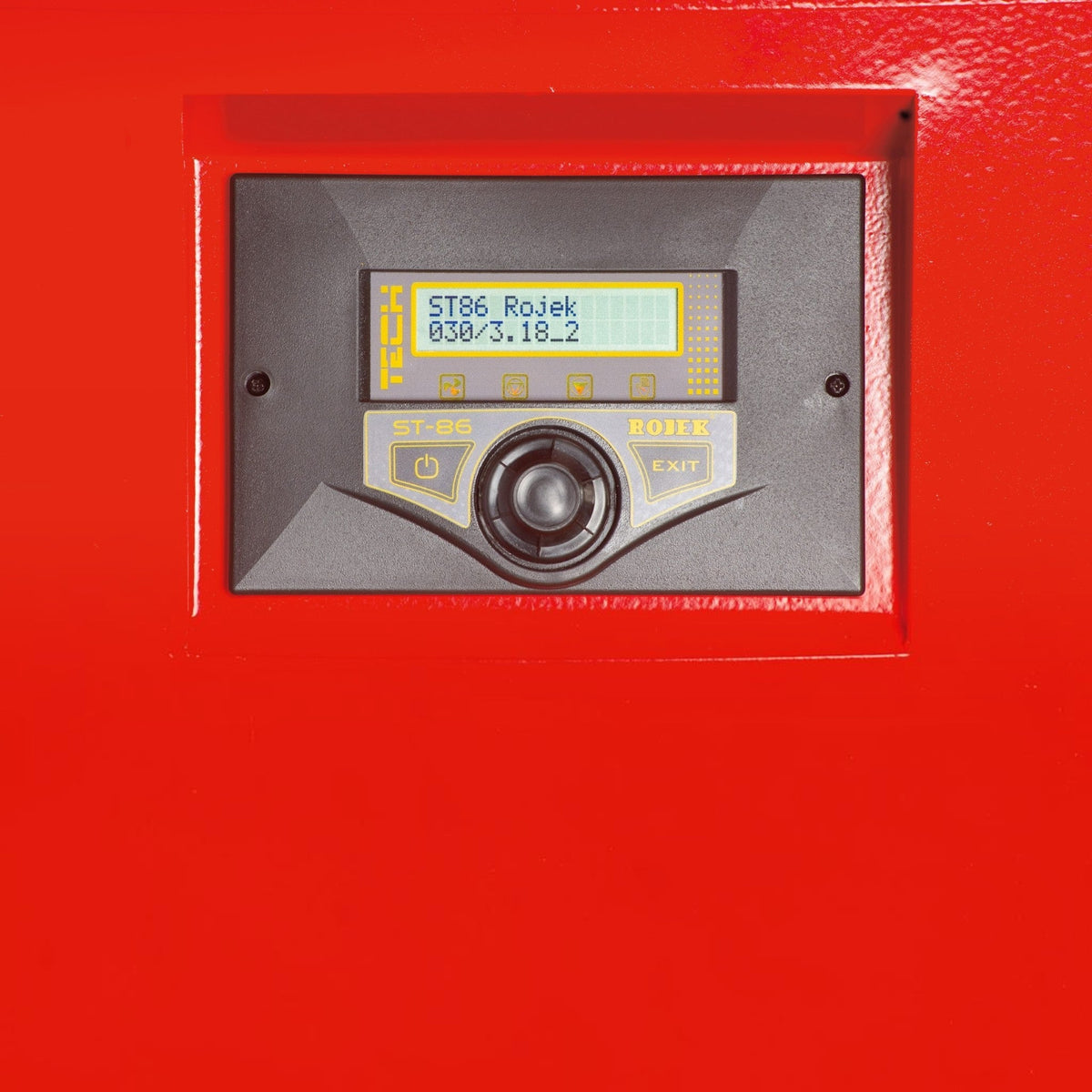

Die Verbrennung wird durch eine elektronische Regelung in Verbindung mit einem Rauchgasventilator unterstützt. Die Regelung überwacht unter anderem Kessel- und Abgastemperatur und passt die Ventilatordrehzahl an die Betriebsbedingungen an. Der ROJEK PK BIO 20 erreicht bei Scheitholzbetrieb einen Wirkungsgrad von 90,3 % und erfüllt die Kesselklasse 5 sowie die Ecodesign-Anforderungen.

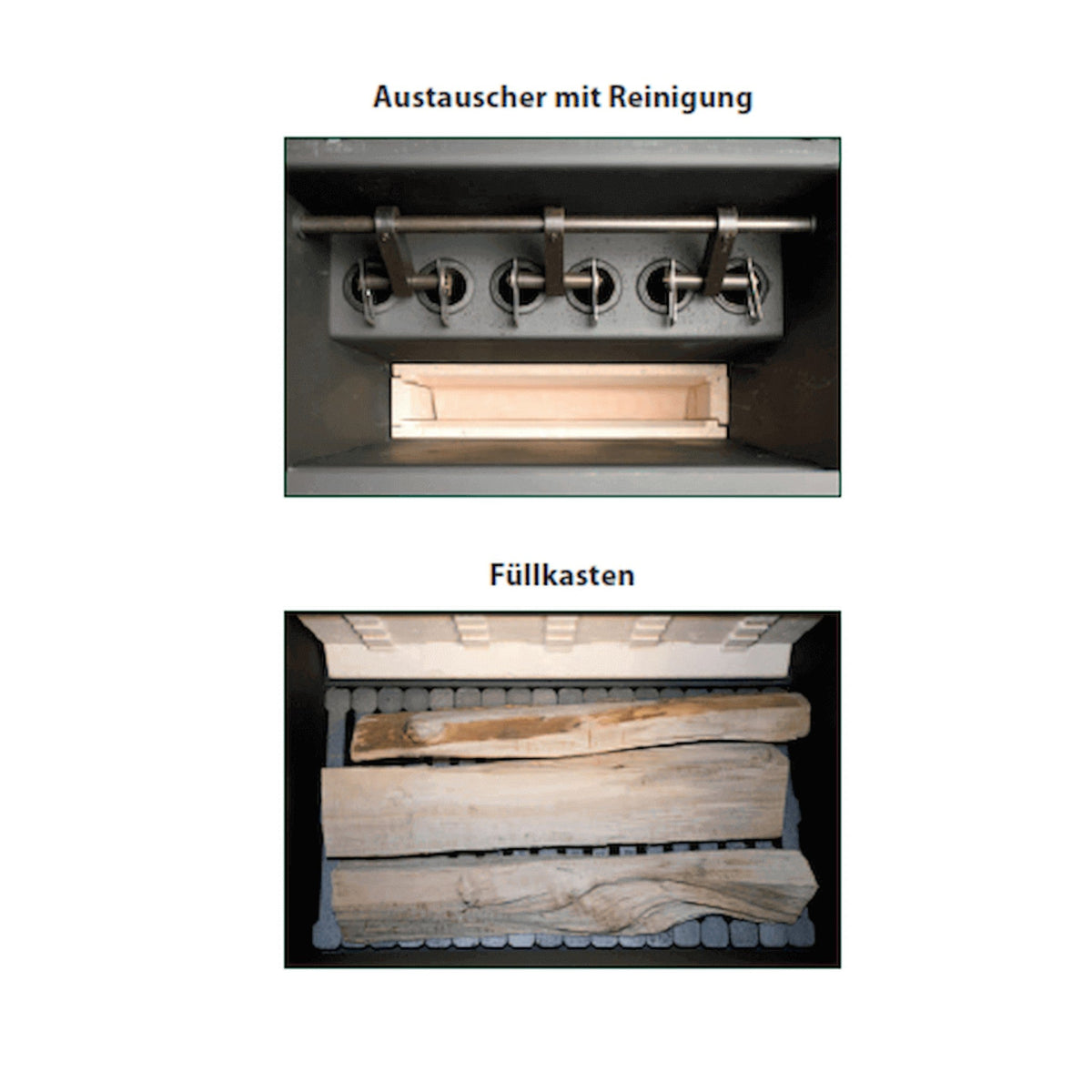

Die Reinigung des Rohrwärmetauschers erfolgt komfortabel über einen außenliegenden Bedienhebel. Der Bedienmechanismus kann konstruktiv auf die linke Kesselseite umgesetzt werden. Eine integrierte Kühlschleife ermöglicht die Einbindung einer thermischen Sicherheitseinrichtung zum Schutz des Kessels bei Übertemperatur.

Der Türanschlag befindet sich serienmäßig rechts. Für Aufstellsituationen, bei denen die Bedienung von der gegenüberliegenden Seite günstiger ist, steht eine links angeschlagene Werksausführung zur Verfügung. Der Rauchrohrabgang ist bei der PK-BIO-Baureihe vertikal ausgeführt; eine horizontale Rauchrohrvariante ist für dieses Modell nicht vorgesehen.

Vorteile im Alltag

Die obere Befüllung erleichtert das Einlegen längerer Holzscheite und ermöglicht eine gute Nutzung des 130-Liter-Füllraums. Der Rauchgasventilator unterstützt einen kontrollierten Abbrand und reduziert beim Nachlegen den Austritt von Rauchgas in den Aufstellraum. Die elektronische Regelung übernimmt wesentliche Funktionen der Verbrennungssteuerung und unterstützt einen gleichmäßigen Kesselbetrieb.

Die mechanische Wärmetauscherreinigung über den außenliegenden Hebel reduziert den Aufwand bei der regelmäßigen Reinigung. Reinigungsöffnungen sind von den Außenseiten des Kessels zugänglich, sodass Brennraum und Wärmetauscher im Rahmen der regelmäßigen Wartung erreicht werden können.

Systemintegration & Kompatibilität

Der erforderliche Schornsteinzug liegt zwischen 10 und 15 Pa. Der Kesselstutzen des Rauchrohranschlusses besitzt einen Durchmesser von 159 mm und ist für eine entsprechende Abgasanlage auszulegen. Die Mindestbetriebstemperatur beträgt 63 °C.

Für den PK BIO 20 ist der Betrieb mit einem Pufferspeicher vorgesehen. Als Mindest-Orientierungswert werden 800 Liter angesetzt. Puffervolumen, Rücklaufanhebung, Pumpen, Ausdehnungsgefäß und Sicherheitseinrichtungen müssen auf Heizlast, Anlagenhydraulik und Betriebsweise abgestimmt werden.

Montage

Die Aufstellung, hydraulische Einbindung, elektrische Versorgung und der Anschluss an den Schornstein müssen durch qualifiziertes Fachpersonal erfolgen. Der Schornstein muss den erforderlichen Zugbereich von 10 bis 15 Pa gewährleisten. Bei der Aufstellplanung sind die Bedienfläche des Reinigungshebels, der gewählte Türanschlag und die notwendigen Reinigungs- und Wartungsabstände zu berücksichtigen.

Hinweise

Für einen geeigneten Vergaserbetrieb ist trockenes Scheitholz erforderlich; die Holzfeuchte sollte 20 % nicht überschreiten. Die Mindestbetriebstemperatur von 63 °C ist einzuhalten. Der rechte Türanschlag ist die Standardausführung, eine links angeschlagene Ausführung ist als Werksoption erhältlich. Für den PK BIO 20 ist ein vertikaler Rauchrohrabgang vorgesehen.

Lieferumfang

• ROJEK PK BIO 20 Holzvergaserkessel in gewählter Türausführung
• elektronische Kesselregelung
• Rauchgasventilator
• integrierte Kühlschleife
• Bedienhebel zur Wärmetauscherreinigung
• Bedienungs- und Montageanleitung
