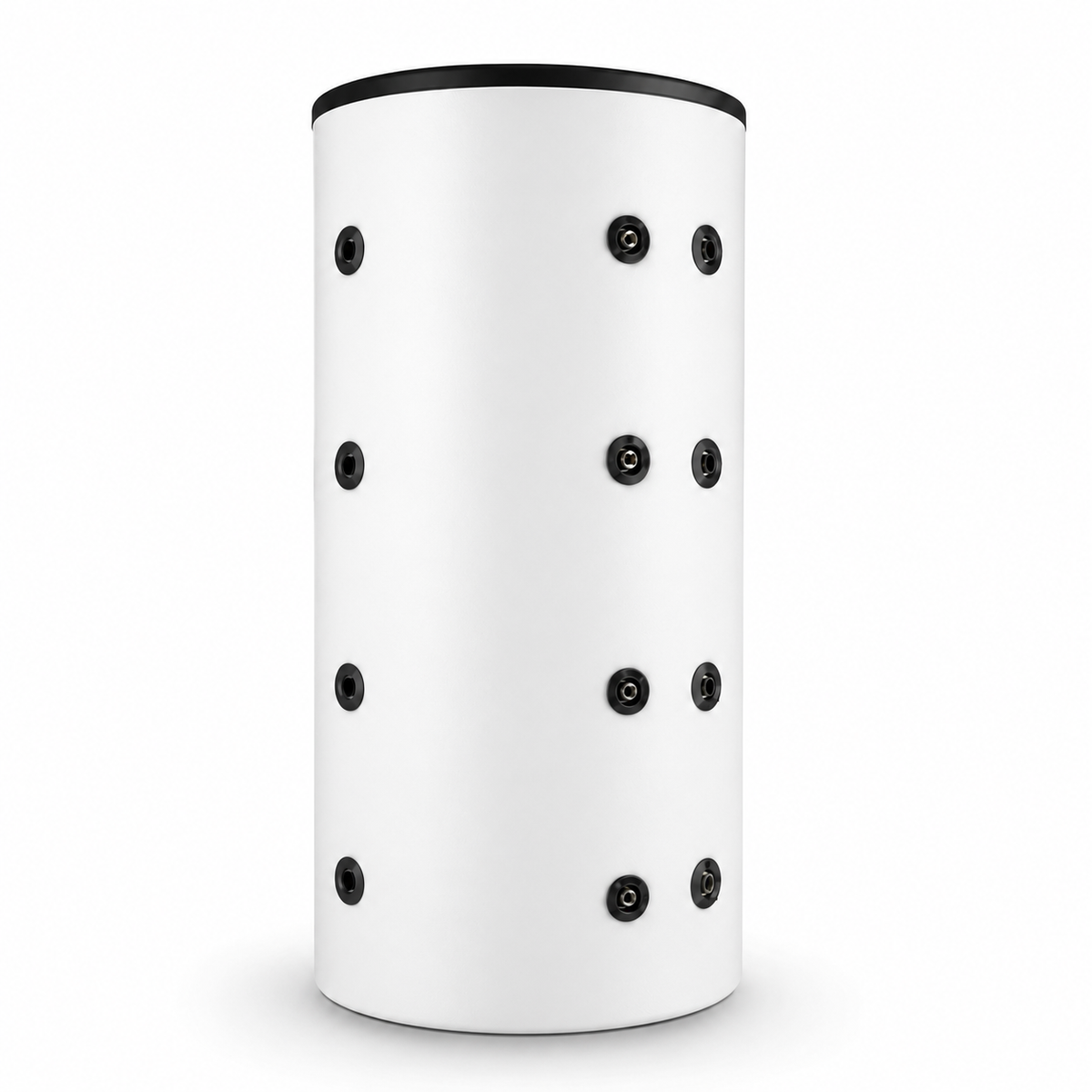

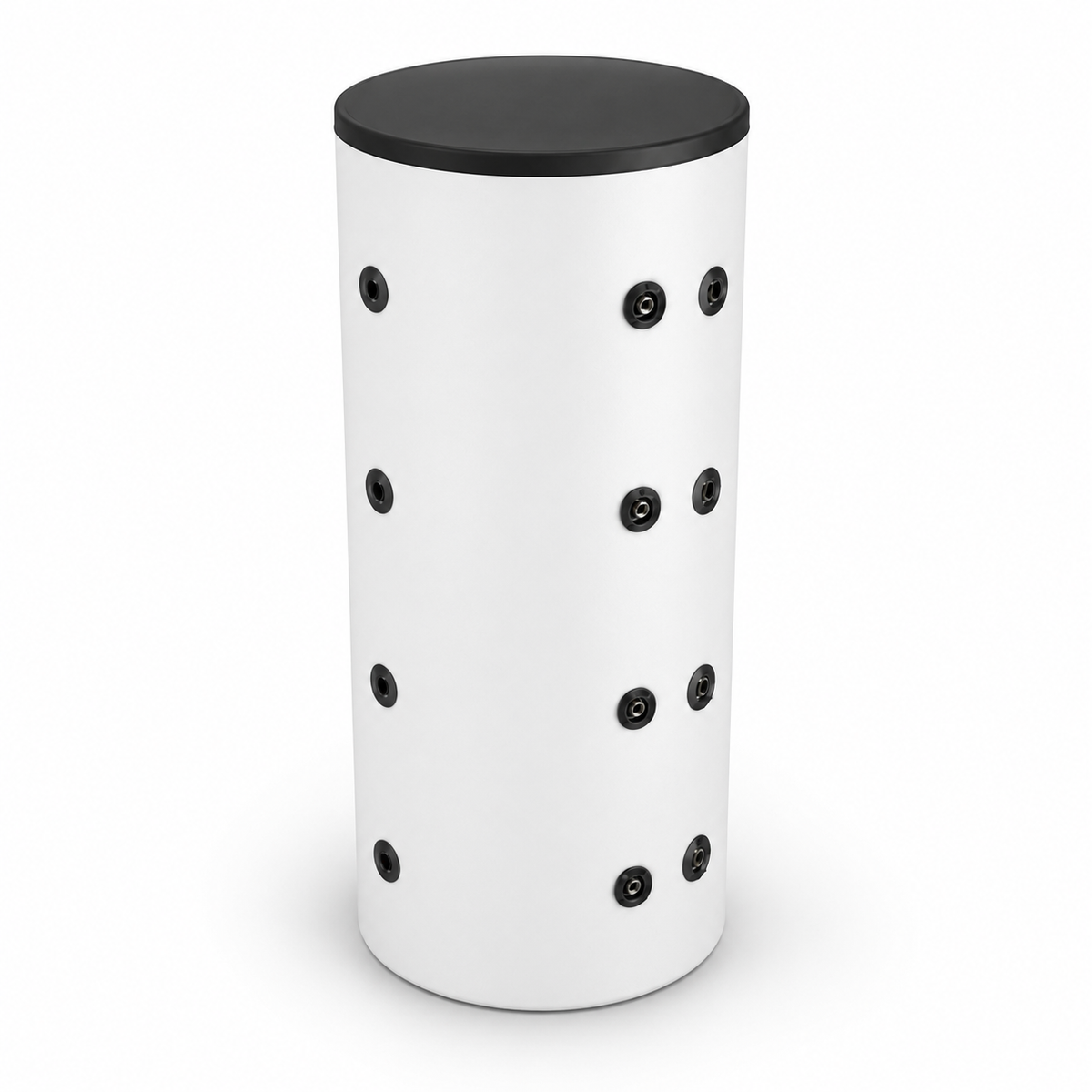

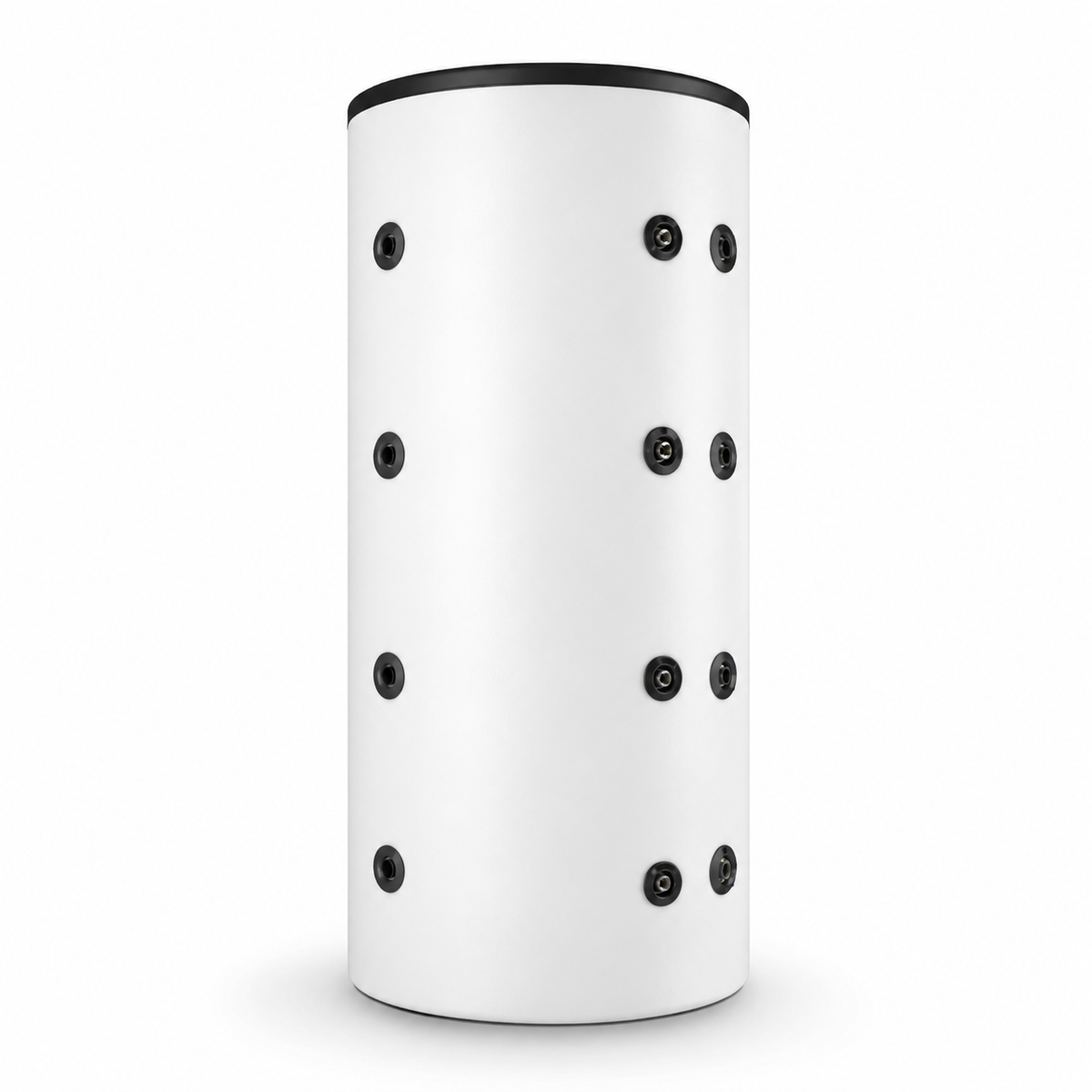

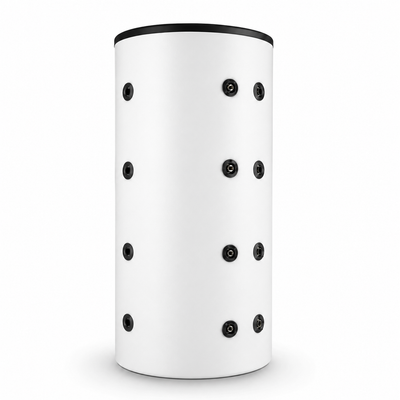

Hygienespeicher GEMA FKS 800 714 l

Produktüberblick & Einsatzbereich

Der GEMA FKS 800 ist ein stehender Hygienespeicher mit 714 l Nettoinhalt ohne Wärmetauscher. Er kombiniert einen Heizungs-Pufferspeicher mit einem Edelstahlwellrohr zur hygienischen Trinkwassererwärmung und eignet sich zur Einbindung in Heizungsanlagen mit passenden Wärmeerzeugern und Systemkomponenten.

Die Bauform ist auf technische Speicheranwendungen im Heizungsraum ausgelegt. Ohne Isolierung beträgt die Höhe 1.690 mm, die Breite 790 mm und die Tiefe 790 mm.

Technik & Ausstattung

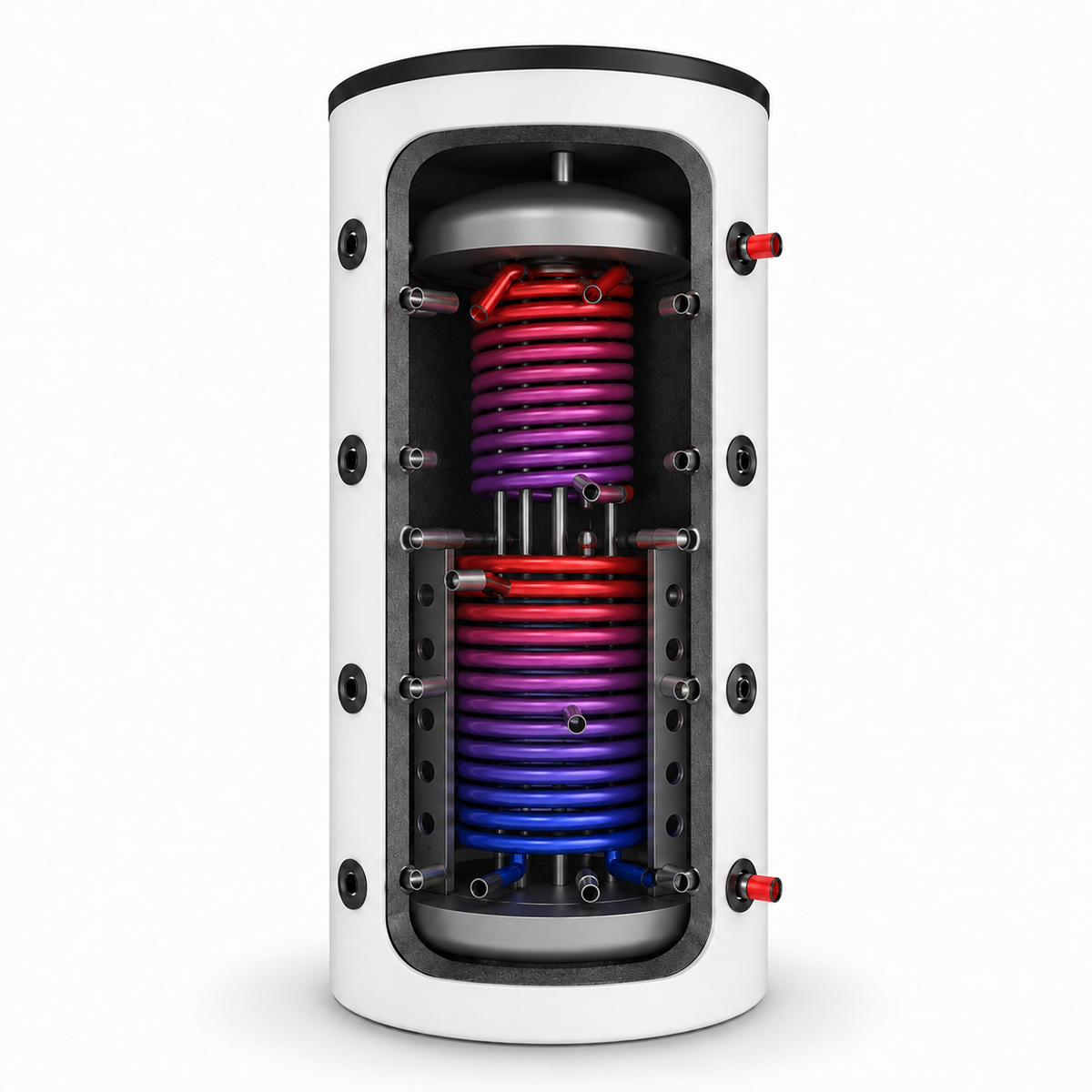

Der Speicher arbeitet speicherseitig mit Heizungswasser, während die Trinkwassererwärmung über das integrierte Edelstahlwellrohr erfolgt. Zusätzlich verfügt der FKS 800 über einen unteren Wärmetauscher mit 3 m² Wärmetauscherfläche zur Einbindung weiterer Systemkomponenten.

Für die Anlagenintegration stehen 8 Be- und Entladeanschlüsse mit 1 1/2" IG, 4 Fühler- und Regleranschlüsse mit 1/2" IG, ein Entlüftungsanschluss mit 1 1/4" IG sowie Anschlüsse für Edelstahlwellrohr und E-Patronen zur Verfügung.

Vorteile im Alltag

Der FKS 800 unterstützt eine hygienische Trinkwasserbereitung im Durchlaufprinzip über das Edelstahlwellrohr und stellt gleichzeitig Puffervolumen für das Heizsystem bereit. Dadurch lässt sich der Speicher in Anlagen einsetzen, bei denen Heizungswasser gespeichert und Trinkwasser bedarfsgerecht erwärmt werden soll.

Die zugeordneten Isolierungsvarianten mit 100 mm EPS, 130 mm EPS oder 150 mm EPS-Vakuum ermöglichen eine passende Abstimmung auf die gewünschte Energieeffizienzklasse und die baulichen Anforderungen im Heizraum.

Systemintegration & Kompatibilität

Der untere Wärmetauscher kann zur Einbindung weiterer Wärmeerzeuger oder Systemkomponenten genutzt werden. Die Be- und Entladeanschlüsse ermöglichen eine hydraulische Einbindung entsprechend der Anlagenplanung.

Heizpatronen dürfen ausschließlich an den dafür vorgesehenen und rot markierten Stutzen eingesetzt werden. Für den sicheren Betrieb sind Sicherheitsventile, Ausdehnungsgefäße, Entlüftung und Armaturen passend zur jeweiligen Anlage auszulegen.

Montage

Montage, Anschluss und Inbetriebnahme dürfen nur durch fachkundige Personen erfolgen. Der Speicher ist lotrecht auf einem tragfähigen, ebenen Untergrund aufzustellen. Für Transport und Einbringung ist das Kippmaß ohne Isolierung von 1.720 mm zu berücksichtigen.

Die Isolierung sollte erst nach der Aufstellung und nach Prüfung der Anschlusspositionen montiert werden. Nicht verwendete Anschlüsse sind fachgerecht zu verschließen.

Hinweise

Der Speicher darf nur innerhalb der angegebenen Druck- und Temperaturgrenzen betrieben werden. Die maximal zulässige Speichertemperatur beträgt 95 °C. Betriebsdruck, Dichtheit, Entlüftung und Sicherheitseinrichtungen sind regelmäßig zu kontrollieren.

Bei Trinkwasseranschlüssen sind die geltenden Hygiene- und Installationsvorgaben einzuhalten. Bei Einsatz einer elektrischen Heizpatrone gelten zusätzlich die entsprechenden elektrotechnischen Anforderungen.

Lieferumfang

• GEMA Hygienespeicher FKS 800
