Holzvergaserkessel IBC GK-7K öko 30 – 30 kW

Produktüberblick & Einsatzbereich

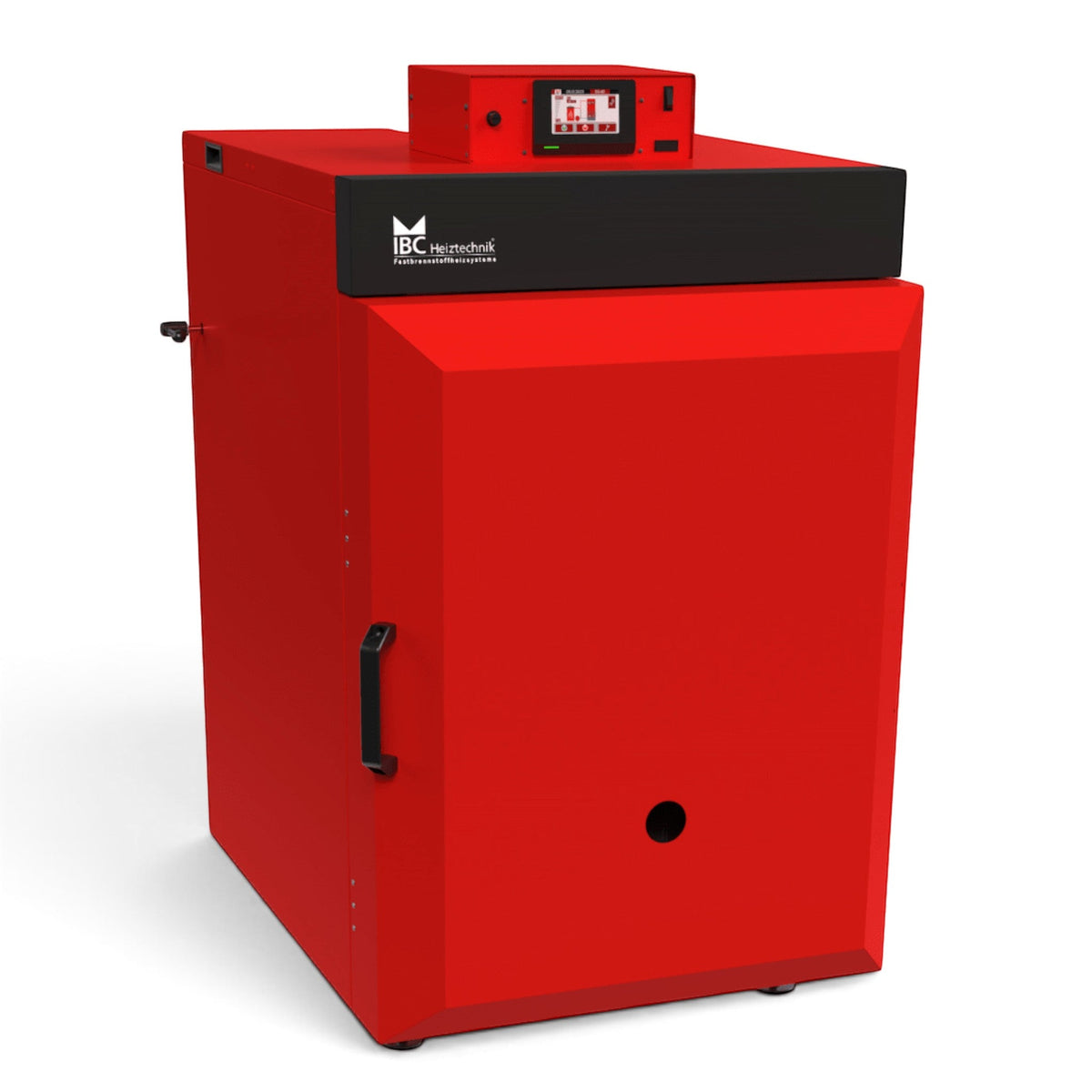

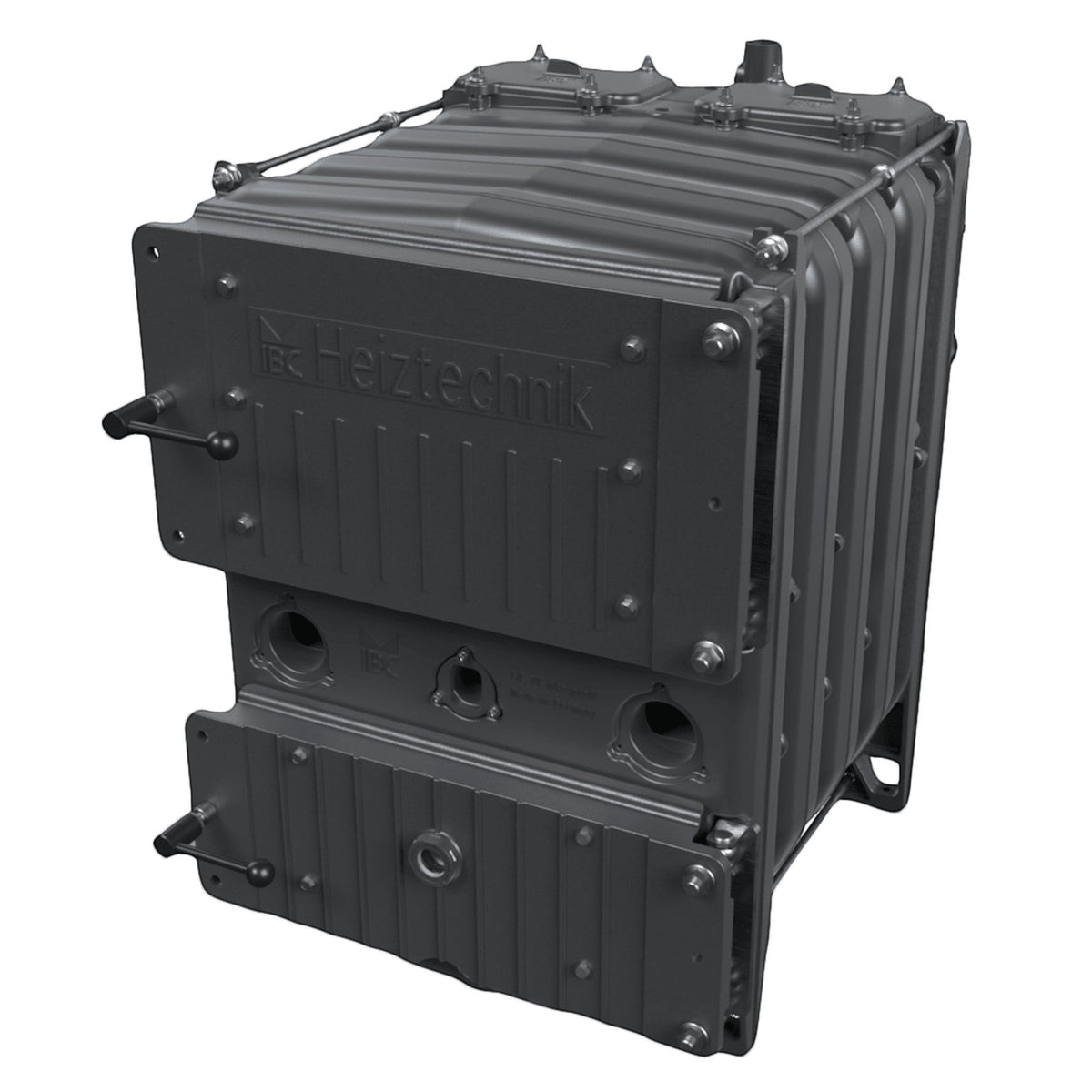

Der IBC GK-7K öko 30 ist ein gusseiserner Holzvergaserkessel mit 30 kW Nennwärmeleistung für wassergeführte Zentralheizungsanlagen. Die Verbrennung arbeitet nach dem Holzvergaserprinzip mit unterem Abbrand und ist für naturbelassenes Scheitholz ausgelegt. Der sechsgliedrige Gusskesselkorpus wird in Deutschland hergestellt. Für die 30-kW-Ausführung nennt IBC eine empfohlene Wohnraumgröße von 120 bis 350 m²; diese Angabe dient der ersten Orientierung und ersetzt keine fachgerechte Heizlastberechnung.

Technik & Ausstattung

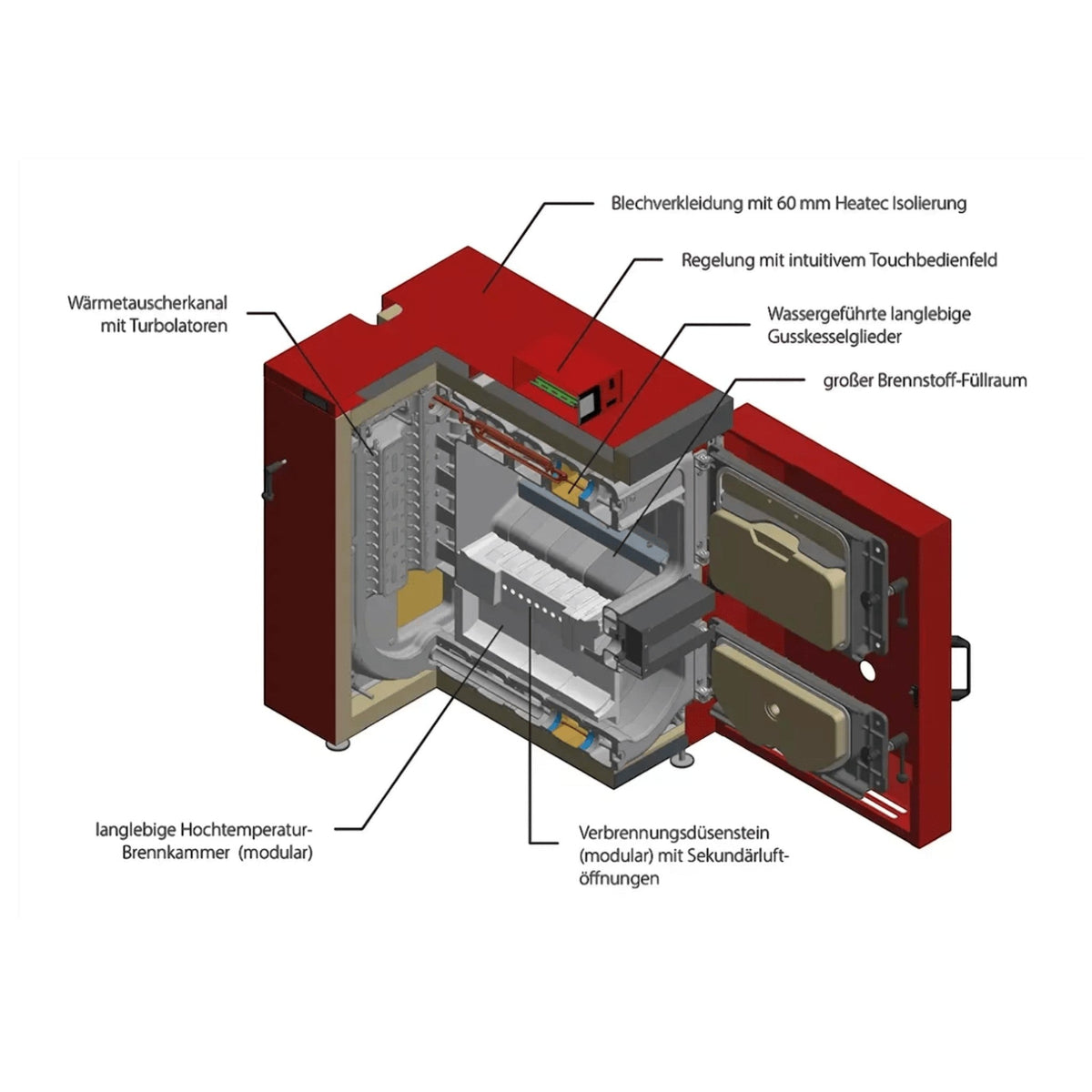

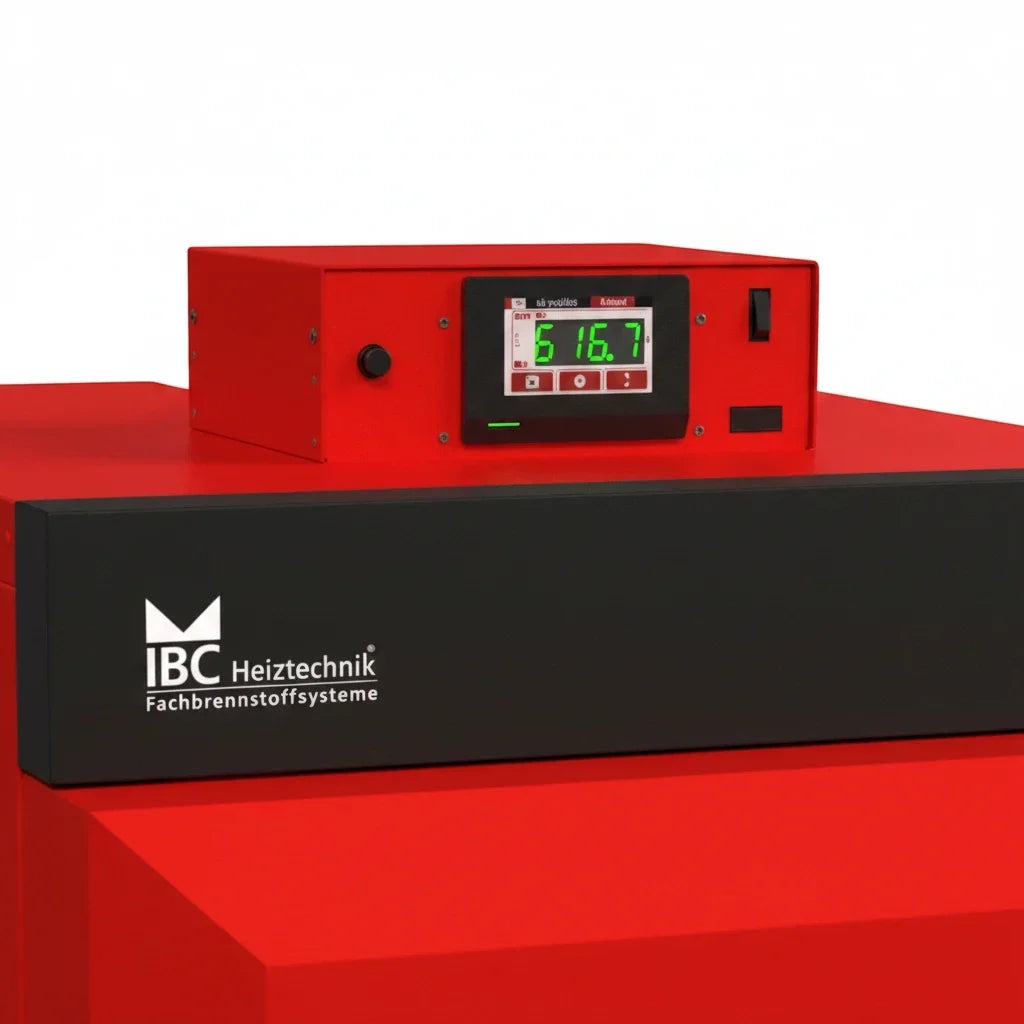

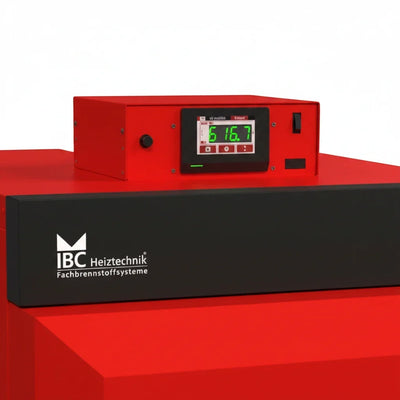

Die Verbrennungsregelung arbeitet mit einer Lambdasonde sowie modulierendem Primär- und Sekundärgebläse. Über das 4,3-Zoll-Touchbedienfeld werden Kesselbetrieb, Pufferspeicherladung und relevante Betriebszustände übersichtlich dargestellt. Die Regelung steuert die Pufferladekreispumpe und verfügt über eine Restwärmenutzung. Der 120-Liter-Füllraum ist für Scheitholz bis 500 mm Länge ausgelegt. Turbulatoren in den Wärmetauscherkanälen unterstützen die Wärmeübertragung und erleichtern die regelmäßige Reinigung.

Vorteile im Alltag

Die Gussgliederbauweise verbindet eine robuste Kesselkonstruktion mit guter Wärmespeicherung. Die große Fülltür und der geräumige Füllraum erleichtern das Beschicken mit Scheitholz. Die Lambdaregelung stimmt Primär- und Sekundärluft auf den Verbrennungsprozess ab, während die Touchregelung wesentliche Anlagenzustände zentral zusammenführt. Der Türanschlag ist serienmäßig rechts ausgeführt und kann als Lieferoption auf links umgebaut werden.

Systemintegration & Kompatibilität

Der GK-7K öko 30 kann als Hauptwärmeerzeuger oder zusammen mit weiteren Wärmeerzeugern wie Pellet-, Öl- oder Gasheizung beziehungsweise Wärmepumpe in eine Zentralheizungsanlage eingebunden werden. Für diese Leistungsgröße sind mindestens 1.650 Liter Pufferspeichervolumen vorgesehen. Hydraulik, Rücklaufanhebung, Schornstein und Sicherheitseinrichtungen müssen auf das konkrete Anlagenkonzept abgestimmt werden.

Technische Daten im Überblick

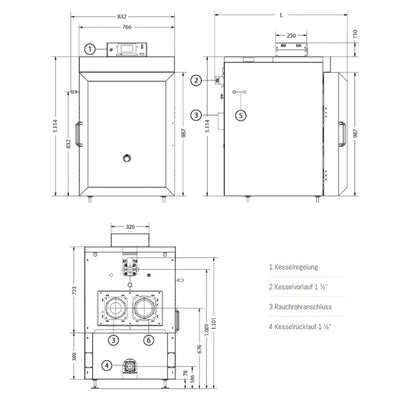

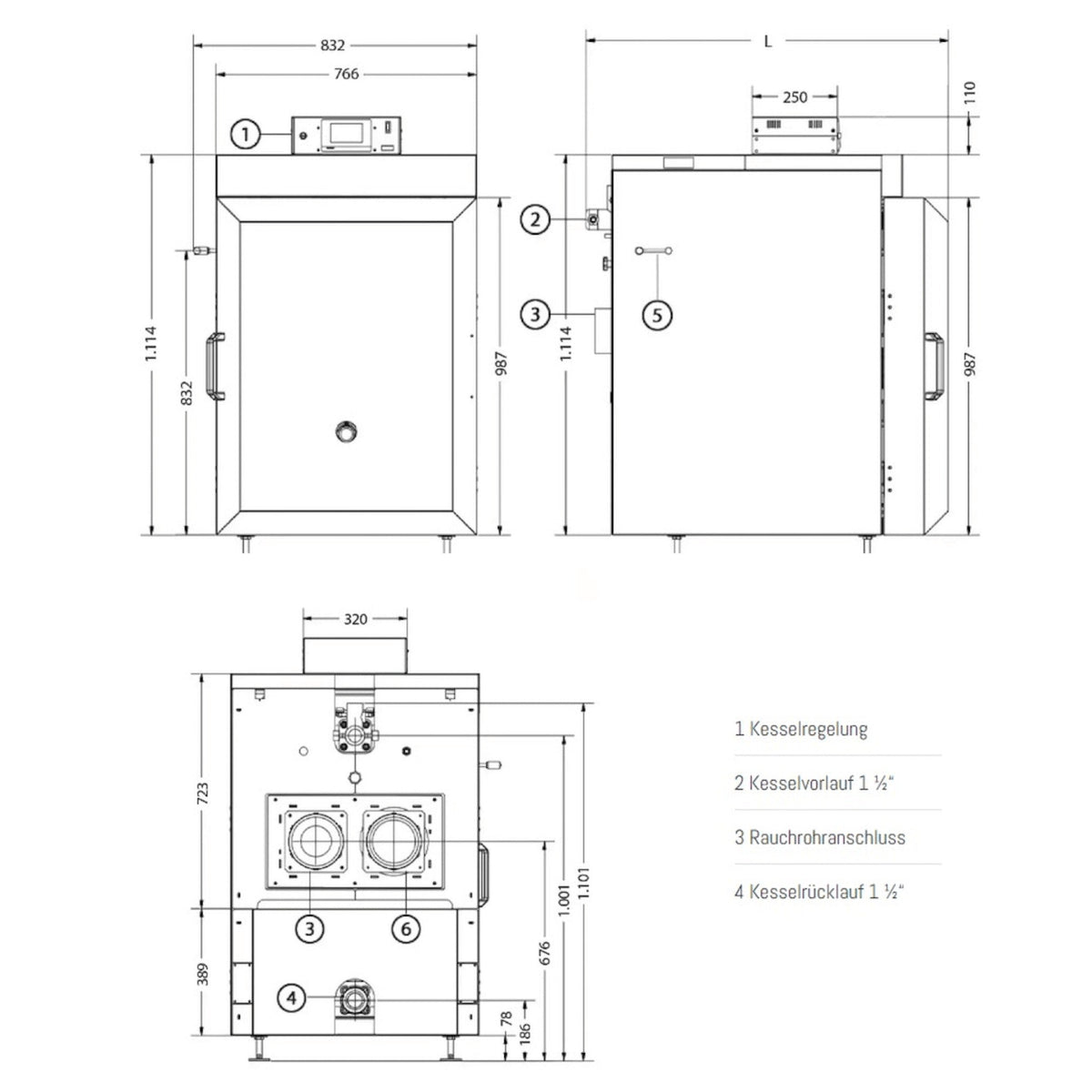

Nennwärmeleistung30 kW BrennstoffNaturbelassenes Scheitholz VerbrennungstechnikHolzvergaser mit unterem Abbrand Wirkungsgrad bei Volllast91,44 % EnergieeffizienzklasseA+ Energieeffizienzindex119 Raumheizungs-Jahresnutzungsgrad81 % Scheitholzlängebis 500 mm Kesselklasse5 Notwendiger Förderdruck10 Pa Rauchrohranschluss160 mm Kesselanschluss Vor-/Rücklauf1 1/2 Zoll Max. Betriebsdruck3 bar Lambda-SondeJa Pufferspeicher empfohlenJa Mindest-Pufferspeichervolumen1.650 Liter Elektrischer Anschluss230 V / 50 Hz Abmessungen H × B × T1.224 × 832 × 1.205 mm Gewicht700 kg

Montage

Aufstellung, hydraulische Einbindung, elektrische Installation und Inbetriebnahme müssen fachgerecht erfolgen. Vor der Installation ist die Eignung des Schornsteins für den Kessel zu prüfen. Der Kessel ist mit einem ausreichend dimensionierten Pufferspeicher und einer geeigneten Rücklaufanhebung in das Heizsystem einzubinden. Bei geschlossenen Anlagen sind Sicherheitswärmetauscher und thermische Ablaufsicherung entsprechend Anlagenkonzept und Sicherheitsanforderungen vorzusehen.

Hinweise

Für einen zuverlässigen Holzvergaserbetrieb ist geeignetes trockenes, naturbelassenes Scheitholz zu verwenden. Füllraum, Brennkammer, Wärmetauscherbereiche, Turbulatoren und Rauchgaswege müssen regelmäßig kontrolliert und gereinigt werden. Leistungs- und Flächenangaben dienen der Produktauswahl, ersetzen jedoch keine fachgerechte Heizlastberechnung und Systemplanung.

Lieferumfang

• IBC GK-7K öko 30 Heizkesselkorpus, stehend montiert auf Palette

• Kesselverkleidung

• Kesselregelung

• Primär- und Sekundärgebläse

• Formsteine für Düsen- und Brennkammerbereich

• Montage- und Betriebsanleitung

• Reinigungszubehör
