Nexol NEX R2 PV-Heizstab-Nachrüstset 1,5 kW mit Zweizonenheizung

Produktüberblick & Einsatzbereich

Der Nexol NEX R2 ist ein PV-Heizstab-Nachrüstset für geeignete Warmwasser- und Trinkwasserspeicher mit zwei freien Einschraubmuffen. Das System nutzt den Gleichstrom angeschlossener Photovoltaikmodule direkt zur elektrischen Warmwasserbereitung. Ein zusätzlicher Wechselrichter ist für den PV-Heizbetrieb nicht erforderlich.

Der NEX R2 eignet sich insbesondere für größere Warmwasserspeicher und für Anlagen, bei denen eine schnelle Bereitstellung von Warmwasser mit einer möglichst umfassenden Nutzung der verfügbaren Photovoltaikleistung kombiniert werden soll.

Zweizonenheizung für eine gezielte Speicherbeladung

Das System arbeitet mit zwei elektrisch isolierten Heizelementen. Das obere Heizelement erwärmt bevorzugt den oberen Speicherbereich, damit schneller nutzbares Warmwasser zur Verfügung steht. Anschließend kann die verfügbare PV-Leistung zur weiteren Erwärmung des unteren Speicherbereichs eingesetzt werden.

Durch diese Zweizonenregelung wird der Speicher nicht ausschließlich gleichmäßig von unten erwärmt. Stattdessen priorisiert der NEX R2 zunächst die für die Warmwasserentnahme relevante obere Zone und nutzt anschließend weitere Solarenergie zur zusätzlichen Speicherbeladung.

Energy Controller mit integriertem MPP-Tracking

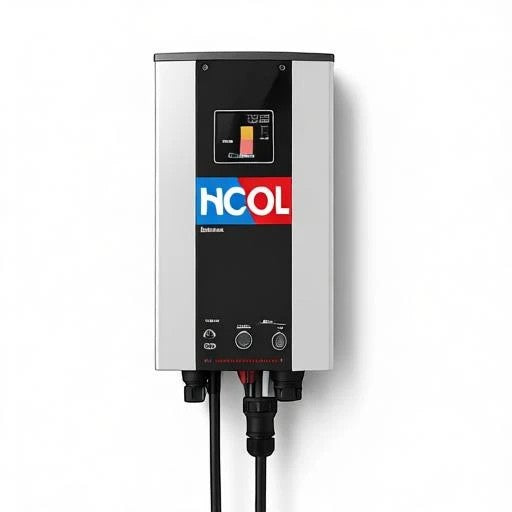

Der Nexol Energy Controller übernimmt die Regelung, Temperaturüberwachung und Leistungsverteilung zwischen den beiden Heizelementen. Die Bedienung erfolgt über ein 2,8-Zoll-Farb-Touchdisplay.

Das integrierte MPP-Tracking passt die Leistungsaufnahme an die aktuell verfügbare Leistung der angeschlossenen Photovoltaikmodule an. Die maximal nutzbare PV-Leistung beträgt 1,5 kW. Für eine geeignete Systemauslegung wird eine installierte PV-Leistung von etwa 2,5 kW empfohlen.

Der Anschluss der Photovoltaikmodule erfolgt über MC4-Steckverbinder. Der zulässige PV-Eingangsbereich umfasst eine Mindest-Nennspannung von 100 V, eine maximale Leerlaufspannung von 300 V und einen maximalen Kurzschlussstrom von 15 A.

Optionale Nachheizung über das Stromnetz

Bei geringer oder fehlender Photovoltaikleistung kann die Warmwasserbereitung optional durch eine elektrische Netznachheizung unterstützt werden. Der Netzanschluss arbeitet mit 230 V und einer Leistung von 1,5 kW.

Die Netznachheizung kann abhängig von der Anlagenkonfiguration und den gewählten Einstellungen genutzt oder deaktiviert werden. Für den Netzanschluss ist eine Absicherung von 10 bis 16 A erforderlich.

Für die Nachrüstung geeigneter Warmwasserspeicher

Für die Montage werden zwei geeignete Einschrauböffnungen mit jeweils 1 1/2 Zoll Gewinde benötigt. Die Einschraubtiefe der Heizelemente beträgt 350 mm. Zusätzlich ist der erforderliche Einbauraum innerhalb des Speichers zu berücksichtigen.

Die beiden Heizelemente besitzen einen unbeheizten Bereich von 100 mm. Das Gehäuse der Heizelemente ist in Schutzart IP65 ausgeführt. Der Energy Controller besitzt die Schutzart IP21 und ist für die Installation in einem trockenen Innenraum vorgesehen.

Montagehinweise

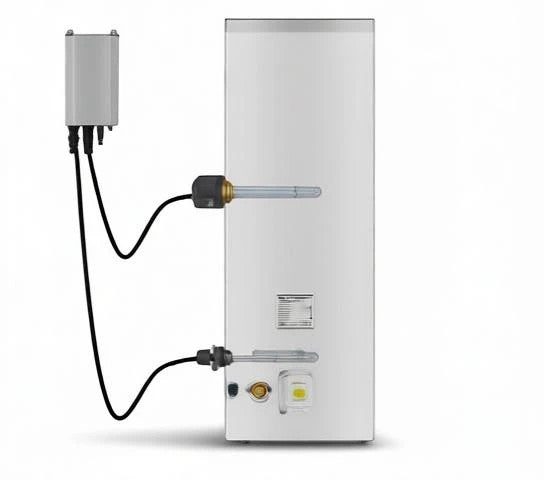

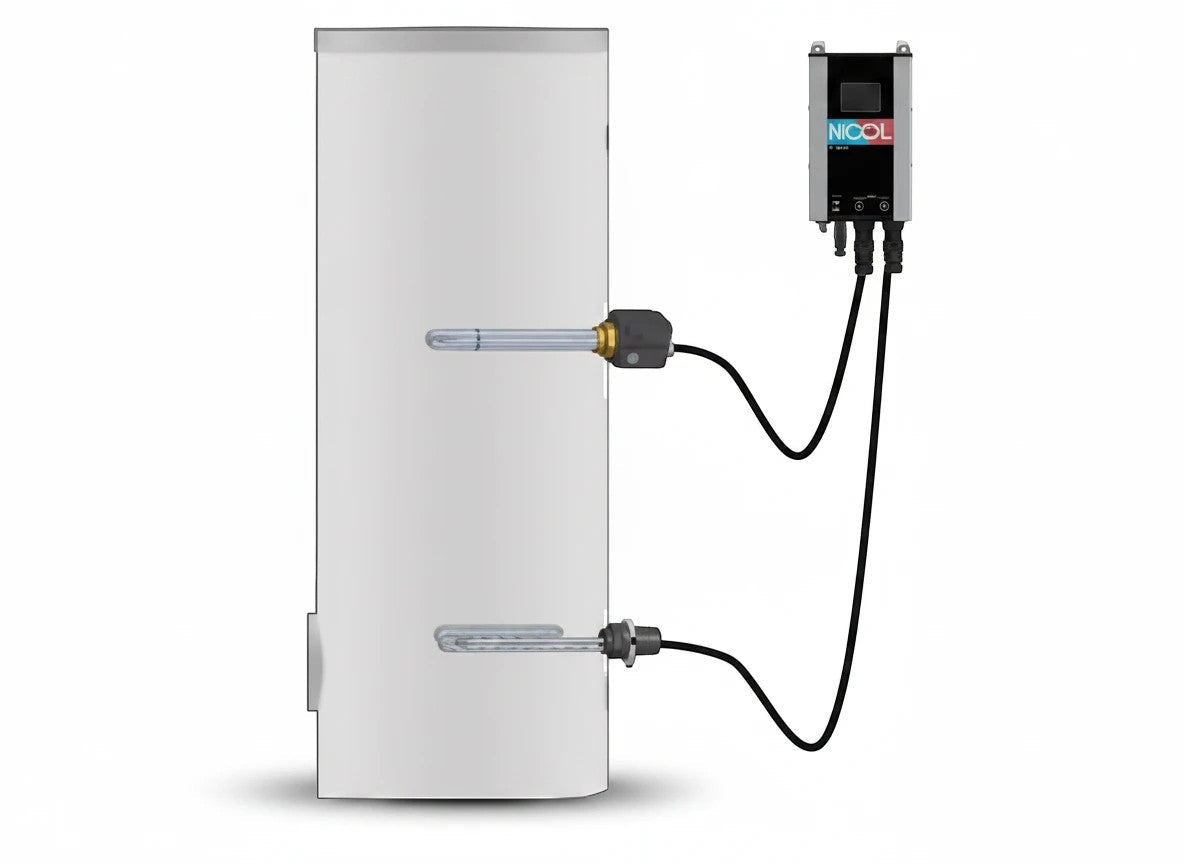

Die beiden Heizelemente müssen waagerecht in die dafür vorgesehenen Speichermuffen eingeschraubt werden. Während des Betriebs müssen die beheizten Bereiche der Elemente vollständig von Wasser umgeben sein.

Vor der Montage sind die vorhandenen Anschlussgewinde, der verfügbare Einbauraum, die Speichergeometrie und die Position vorhandener Tauchhülsen oder Wärmetauscher zu prüfen. Die Heizelemente dürfen keine Speicherwand oder andere Einbauten berühren.

Das maximale Anzugsdrehmoment von 60 Nm darf bei einem Messinggewinde nicht überschritten werden. Für die Montage ist eine Schlüsselweite von 60 mm erforderlich.

Elektrische Installation

Der Energy Controller darf nur innerhalb der angegebenen Umgebungsbedingungen betrieben werden. Die Montage ist in einem trockenen und ausreichend belüfteten Innenraum vorzunehmen.

Arbeiten am Photovoltaik-Gleichstromkreis, am optionalen 230-V-Netzanschluss und am Schutzleiter dürfen ausschließlich durch entsprechend qualifiziertes Fachpersonal durchgeführt werden. Die maximale PV-Leerlaufspannung von 300 V und der maximale PV-Kurzschlussstrom von 15 A dürfen nicht überschritten werden.

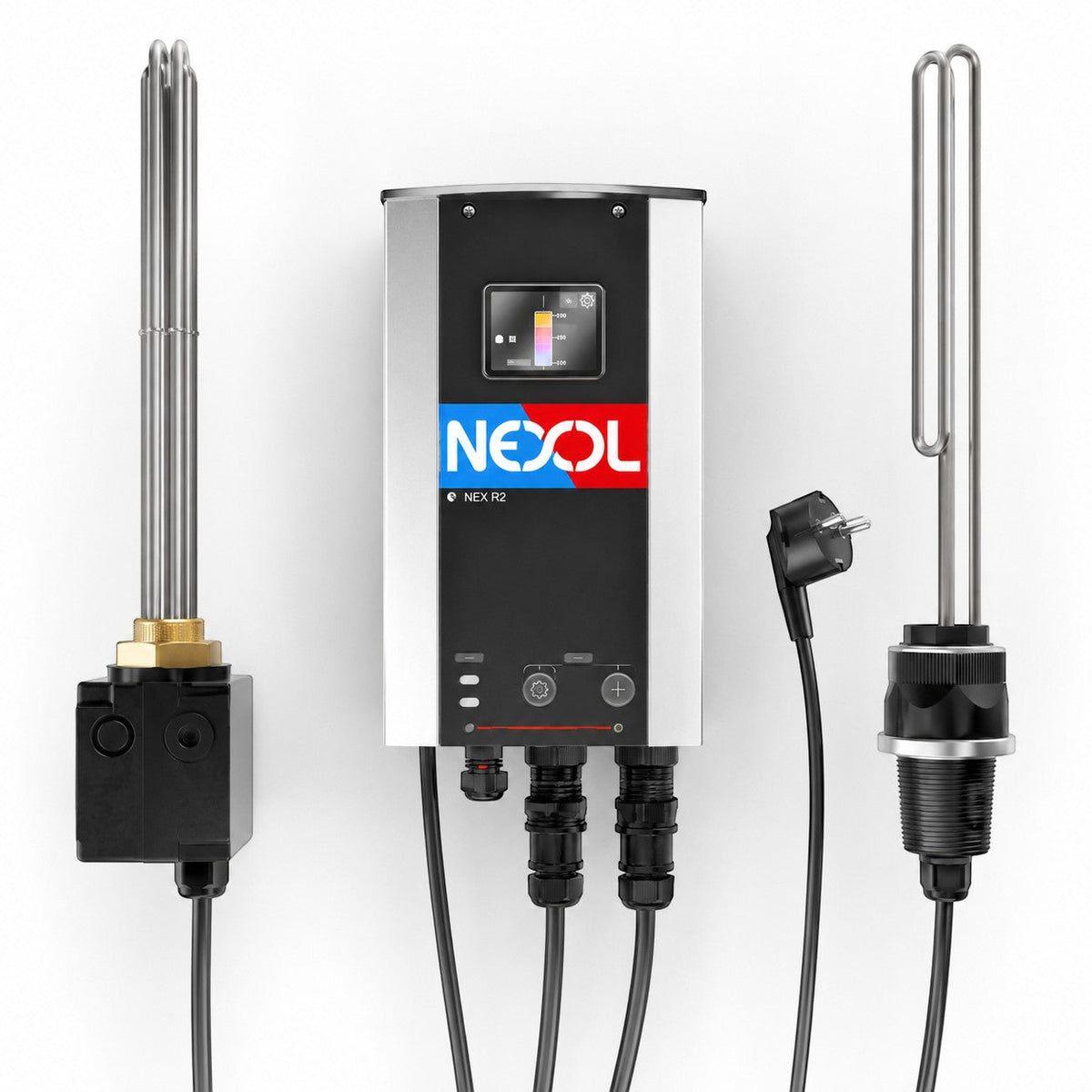

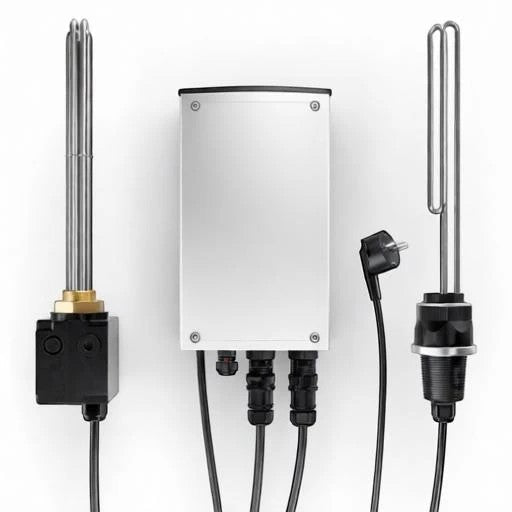

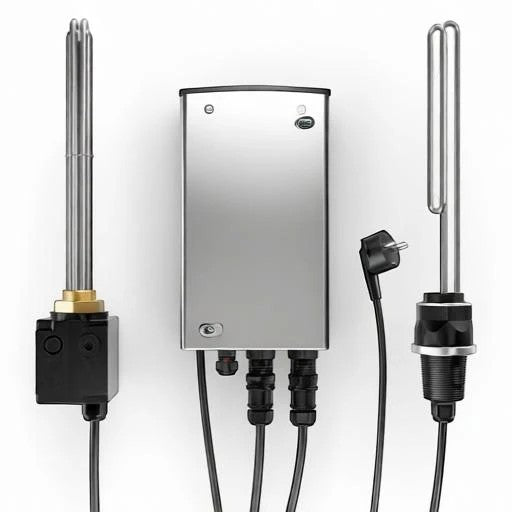

Lieferumfang

• Nexol Energy Controller
• Zwei elektrisch isolierte Einschraubheizelemente
• Anschlussleitungen für die Systemkomponenten
