Pneumatisches Pelletfördersystem HKS Lazar Vacum für SmartFire

Produktüberblick & Einsatzbereich

Das HKS Lazar Vacum ist ein pneumatisches Pelletfördersystem zur automatischen Brennstoffzufuhr aus einem separaten Pelletlager zum Pelletkessel. Das System ist als zusätzliche Ausstattung für HKS Lazar SmartFire ausgelegt und reduziert das manuelle Nachfüllen des kesseleigenen Pelletbehälters.

Der Brennstoff kann aus unterschiedlichen Lagervarianten angesaugt werden, beispielsweise aus einem Silo, Sacksilo, Erdbehälter oder einem entsprechend vorbereiteten Pelletlagerraum. Die Entnahme der Pellets erfolgt je nach Anlagenaufbau über eine oder mehrere Saugsonden. Der Transport zum Kessel erfolgt pneumatisch über die angeschlossenen Förderleitungen.

Technik & Funktionsweise

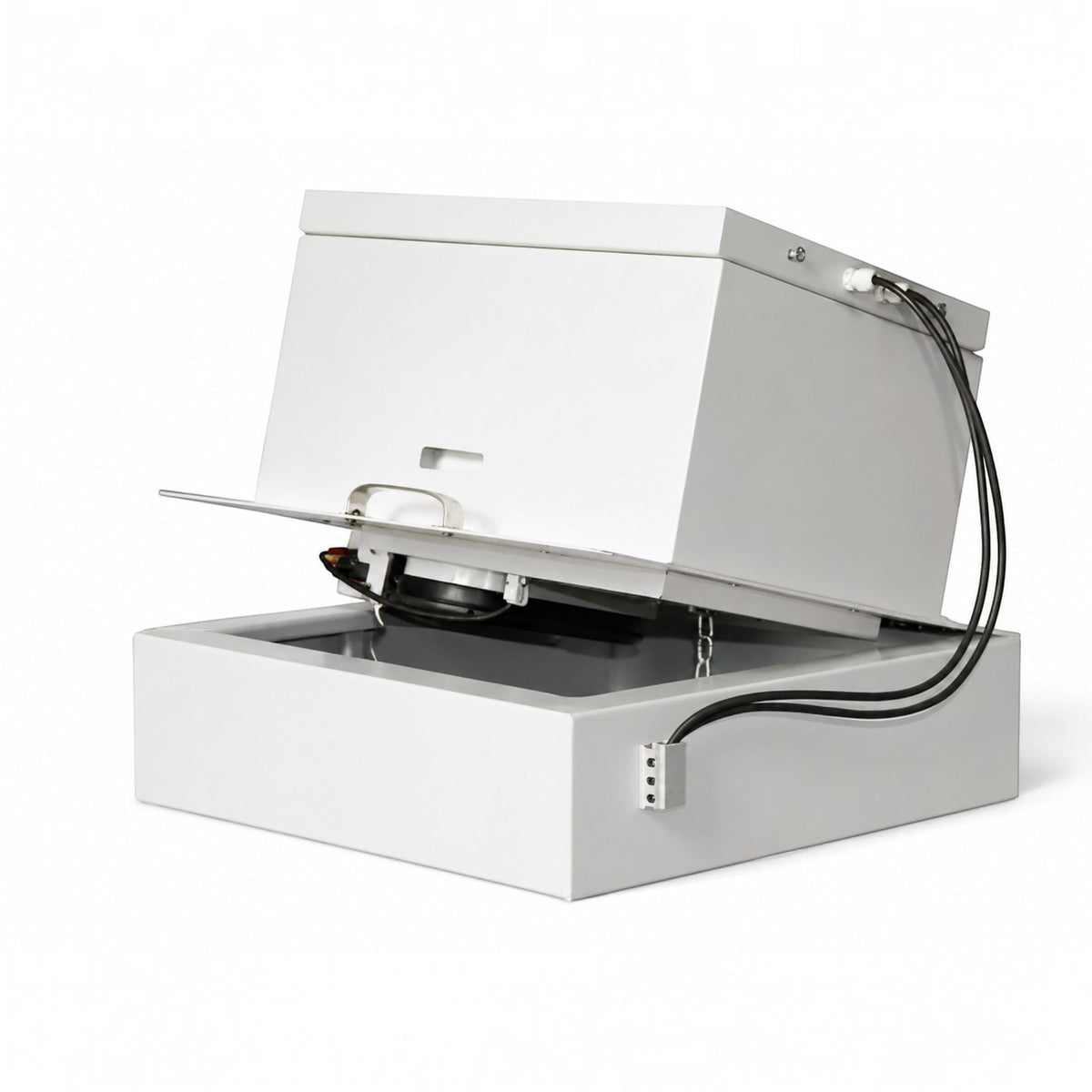

Das zentrale Bauteil des Vacum-Systems ist die Saugeinheit. Eine motorbetriebene Turbine erzeugt den für den Pellettransport erforderlichen Unterdruck. Die Pellets werden aus dem Pelletlager angesaugt und in den Befülltrichter der Saugeinheit transportiert. Von dort gelangen sie über eine Schleuse in den Brennstoffbehälter des Kessels.

Die Schleuse sorgt während des Ansaugvorgangs für die erforderliche Dichtheit des Systems. Ein Endschalter überwacht ihre jeweilige Position und ermöglicht dadurch die abgestimmte Steuerung des Fördervorgangs.

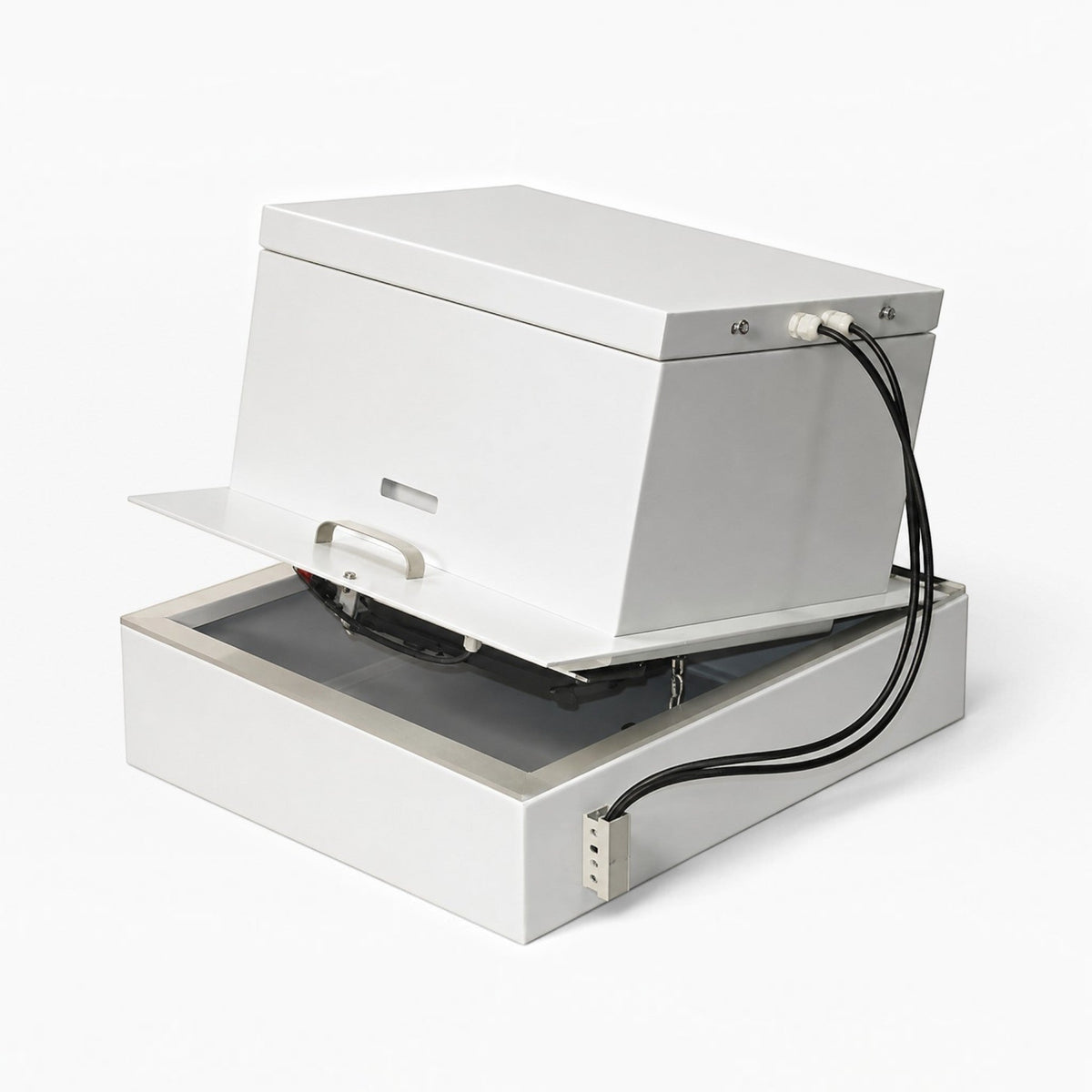

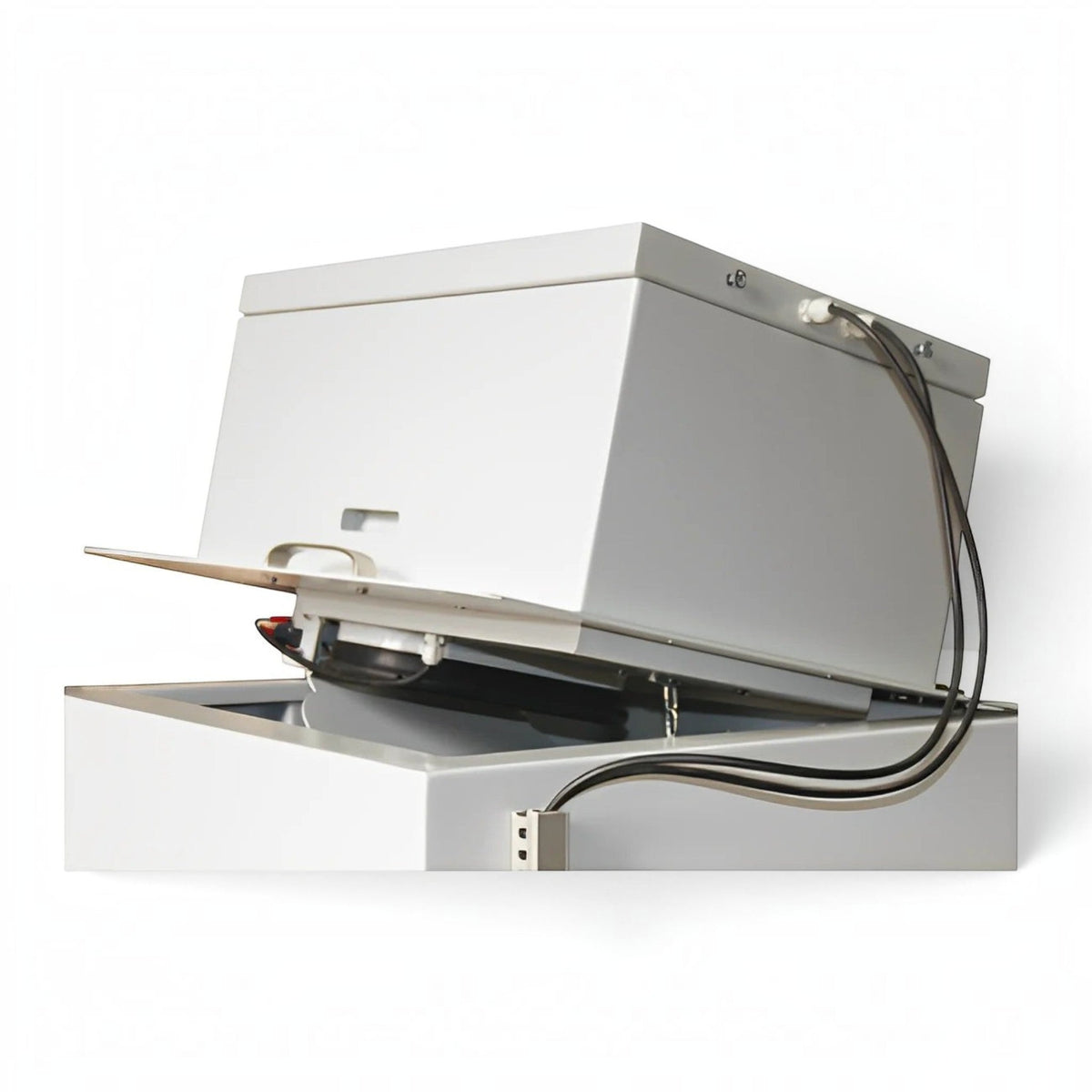

Bei SmartFire bildet die Saugeinheit ein eigenständiges Zusatzmodul und wird an der Oberseite des Brennstoffbehälters anstelle der Behälterklappe montiert. Das Gehäuse der Saugeinheit besteht aus pulverbeschichteten Stahlplatten und nimmt zugleich das Steuersystem des pneumatischen Pelletfördersystems auf.

Automatische Pelletversorgung

Das Vacum-System ermöglicht das automatische Nachfüllen des Kesselbehälters aus einem räumlich getrennten Pelletlager. Dadurch kann ein deutlich größerer Pelletvorrat genutzt werden, ohne den Brennstoff regelmäßig von Hand zum Kessel transportieren und in den Kesselbehälter einfüllen zu müssen.

Neben dem automatischen Betrieb ist abhängig von der eingesetzten Kesselregelung auch eine manuelle Aktivierung des Ansaugvorgangs beziehungsweise ein Funktionstest der Saugeinheit möglich.

Flexible Pelletentnahme aus dem Lager

Für die Pelletentnahme stehen drei Ausführungen zur Verfügung. Je nach Größe und Aufbau des Pelletlagers kann das Vacum-System mit einer, drei oder fünf Saugsonden ausgestattet werden. Über mehrere Entnahmepunkte lässt sich die Pelletaufnahme innerhalb eines entsprechend ausgeführten Pelletlagers verteilen.

Im GEMA Shop erfolgt die Auswahl über die Variante „Verteiler“.

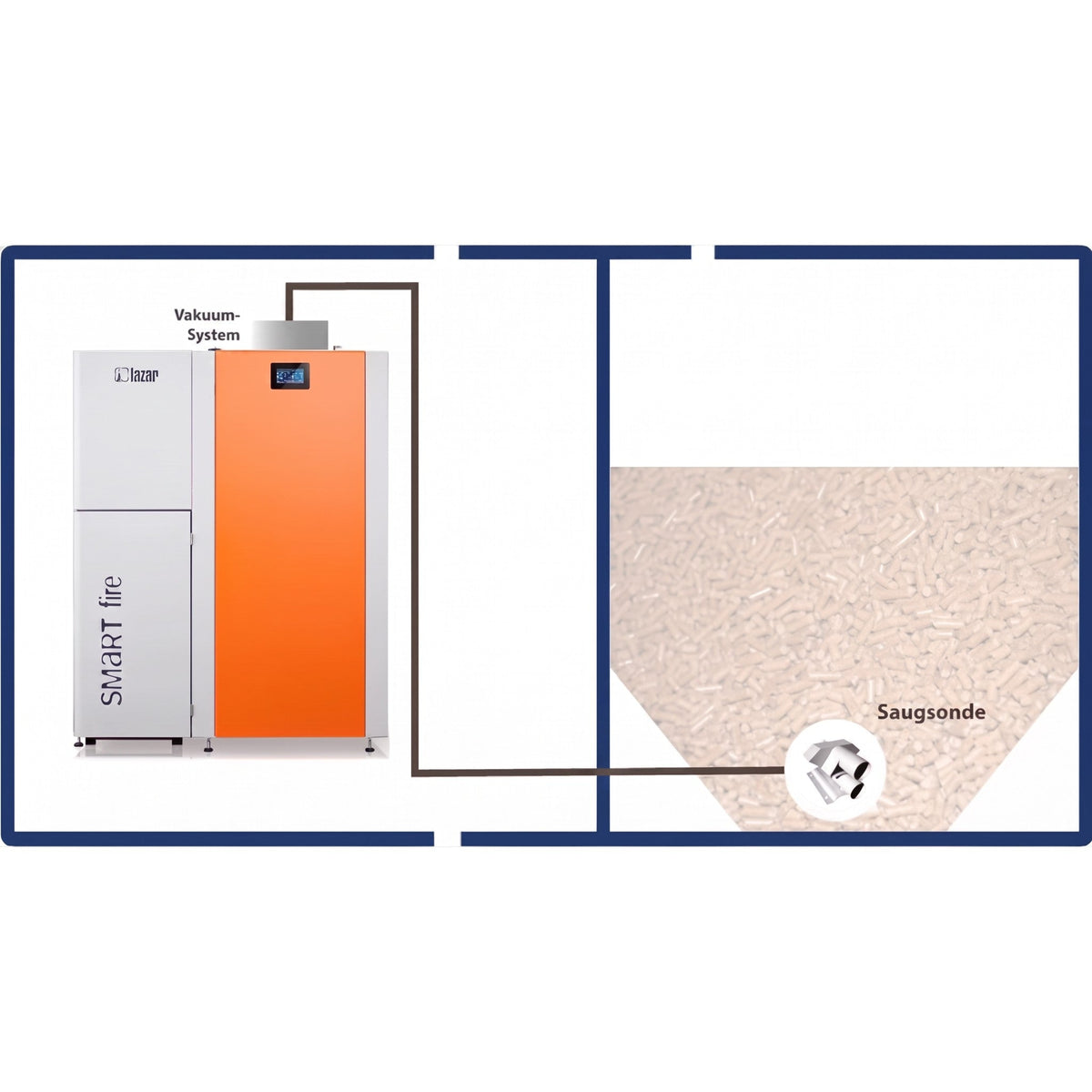

Verteiler: einfach

• 1 × Vacum-Sauger

• 10 Meter Schlauch

• 1 × Saugsonde

Die einfache Ausführung arbeitet mit einer einzelnen Saugsonde und eignet sich für Pelletlager, bei denen ein zentraler Entnahmepunkt vorgesehen ist.

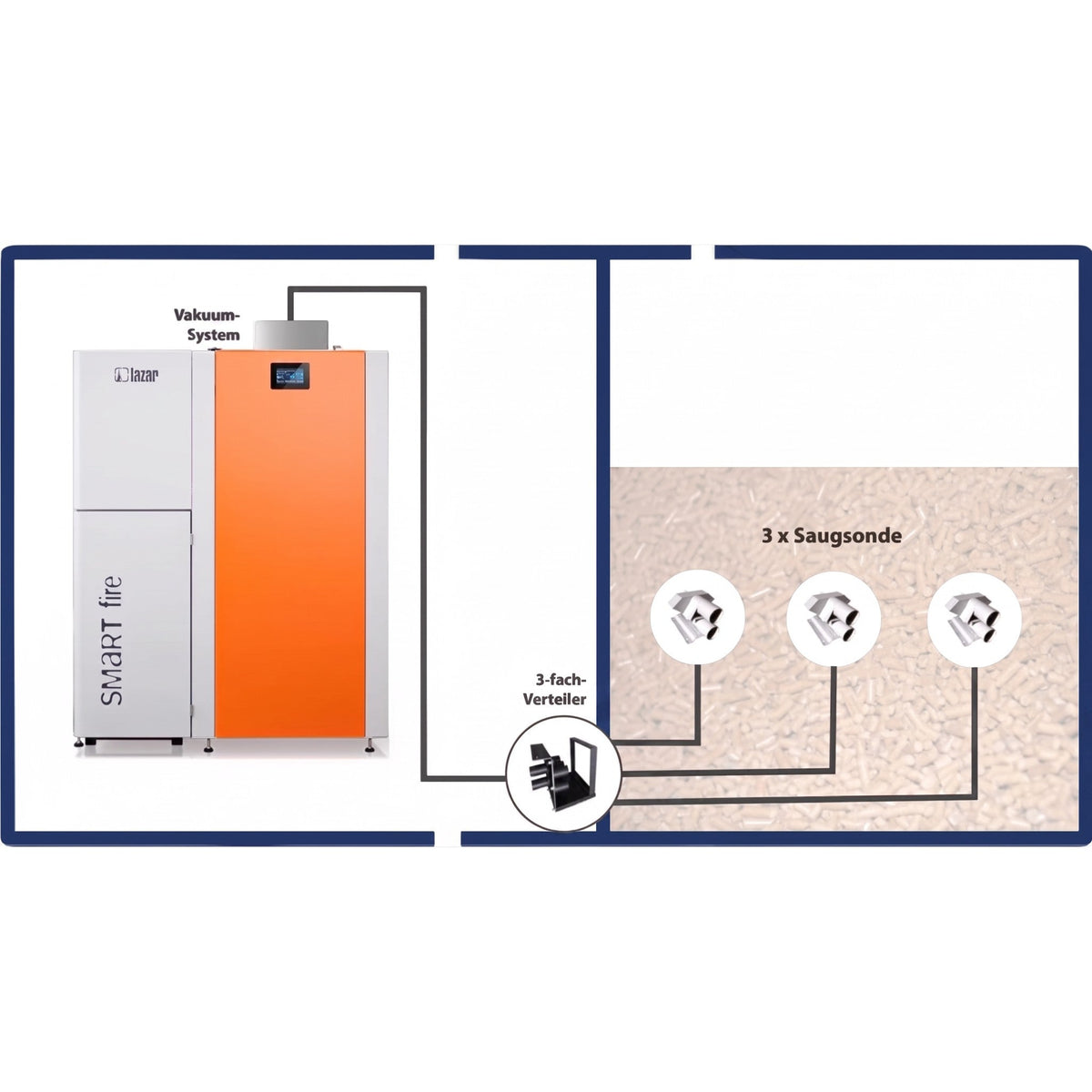

Verteiler: dreifach

• 1 × Vacum-Sauger

• 10 Meter Schlauch

• 3 × Saugsonde

• 1 × 3-fach-Verteiler

Bei der dreifachen Ausführung stehen drei Saugsonden zur Verfügung. Damit können mehrere Entnahmepunkte innerhalb des Pelletlagers genutzt werden.

Verteiler: fünffach

• 1 × Vacum-Sauger

• 10 Meter Schlauch

• 5 × Saugsonde

• 1 × 5-fach-Verteiler

Die fünffache Ausführung verfügt über fünf Saugsonden und ermöglicht dadurch eine Pelletentnahme über fünf Entnahmepunkte innerhalb eines entsprechend aufgebauten Pelletlagers.

Systemintegration & Kompatibilität

Das pneumatische Pelletfördersystem Vacum ist für die Verwendung mit HKS Lazar SmartFire und InterFire vorgesehen. Bei SmartFire bildet die Saugeinheit eine zusätzliche Ausstattung des Kessels und wird als eigenständiges Modul auf dem Brennstoffbehälter montiert.

Bei InterFire gehört das Vacum-System dagegen bereits zur Standardausstattung und bildet einen integralen Bestandteil des Kessels. Für den separat angebotenen Zubehörartikel ist daher insbesondere die Ausstattung beziehungsweise Erweiterung eines geeigneten SmartFire-Systems relevant.

Technische Daten im Überblick

Die wichtigsten technischen Daten des HKS Lazar Vacum Pelletfördersystems im Überblick:

Ventilatorleistung 1.655 W Ventilatorstrom 7,8 A Anschlussspannung 230 V / 50 Hz Max. Luftdurchfluss 49,3 l/s Max. Unterdruck 3.738 mm H₂O Rohranschlüsse Ø 50 mm Geräuschpegel 75 dB(A) Empfohlene Umgebungstemperatur 0 bis 40 °C Max. Pelletlänge 30 mm Kompatibilität HKS Lazar SmartFire / InterFire

Montage

Bei einem HKS Lazar SmartFire wird die Vacum-Saugeinheit an der Oberseite des Brennstoffbehälters anstelle der vorhandenen Behälterklappe montiert. Anschließend werden die Leitungen für die Pelletförderung und die Rückluft mit der Saugeinheit und dem jeweiligen Pelletlager beziehungsweise Entnahmesystem verbunden.

Die elektrischen Anschlüsse sowie die Einbindung und Einstellung der Kesselregelung müssen entsprechend der Herstelleranleitung und durch eine hierfür qualifizierte Person ausgeführt werden.

Bei der Installation ist darauf zu achten, dass die Lüftungsöffnungen des Motors frei bleiben. Der Abstand der Lüftungsöffnungen zum darüberliegenden Bauteil beziehungsweise zur Decke muss mindestens 50 mm betragen.

Hinweise

Die Saugeinheit ist nicht für den Betrieb im Außenbereich vorgesehen und darf nicht an Orten mit Explosionsgefahr eingesetzt werden. Das Fördersystem darf ausschließlich für die vom Hersteller vorgesehenen Brennstoffe verwendet werden.

Vor der Inbetriebnahme sind unter anderem die richtige Luftströmungsrichtung, die Montage der Pelletentnahme, der Pelletdurchfluss sowie die Funktion der Schleuse zu kontrollieren.

Vor Montage-, Wartungs- oder Kontrollarbeiten am pneumatischen Fördersystem muss das Gerät vom Stromnetz getrennt werden. Für Installation, Betrieb und Reglereinstellungen sind die Montage- und Bedienungsanleitung des Vacum-Systems sowie die Unterlagen des verwendeten Kessels maßgeblich.
