Pufferspeicher Schönberg EPSR 300 319 Liter mit Wärmetauscher

Produktüberblick & Einsatzbereich

Der Schönberg EPSR 300 ist ein Energie-Pufferspeicher mit 319 l Nettoinhalt und einem fest eingebauten unteren Glattrohrwärmetauscher. Er dient als Wärmespeicher für wassergeführte Heizungsanlagen und kann in Heizungs-, Festbrennstoff-, Solar- und BHKW-Anlagen eingebunden werden, wenn die Systemplanung dafür ausgelegt ist.

Durch den unteren Glattrohrwärmetauscher eignet sich der Speicher besonders für Anlagenkonzepte, bei denen Wärme über einen separaten Kreis in den Speicher übertragen werden soll. Der EPSR 300 unterstützt die thermische Pufferung und hydraulische Einbindung innerhalb der Gesamtanlage.

Technik & Ausstattung

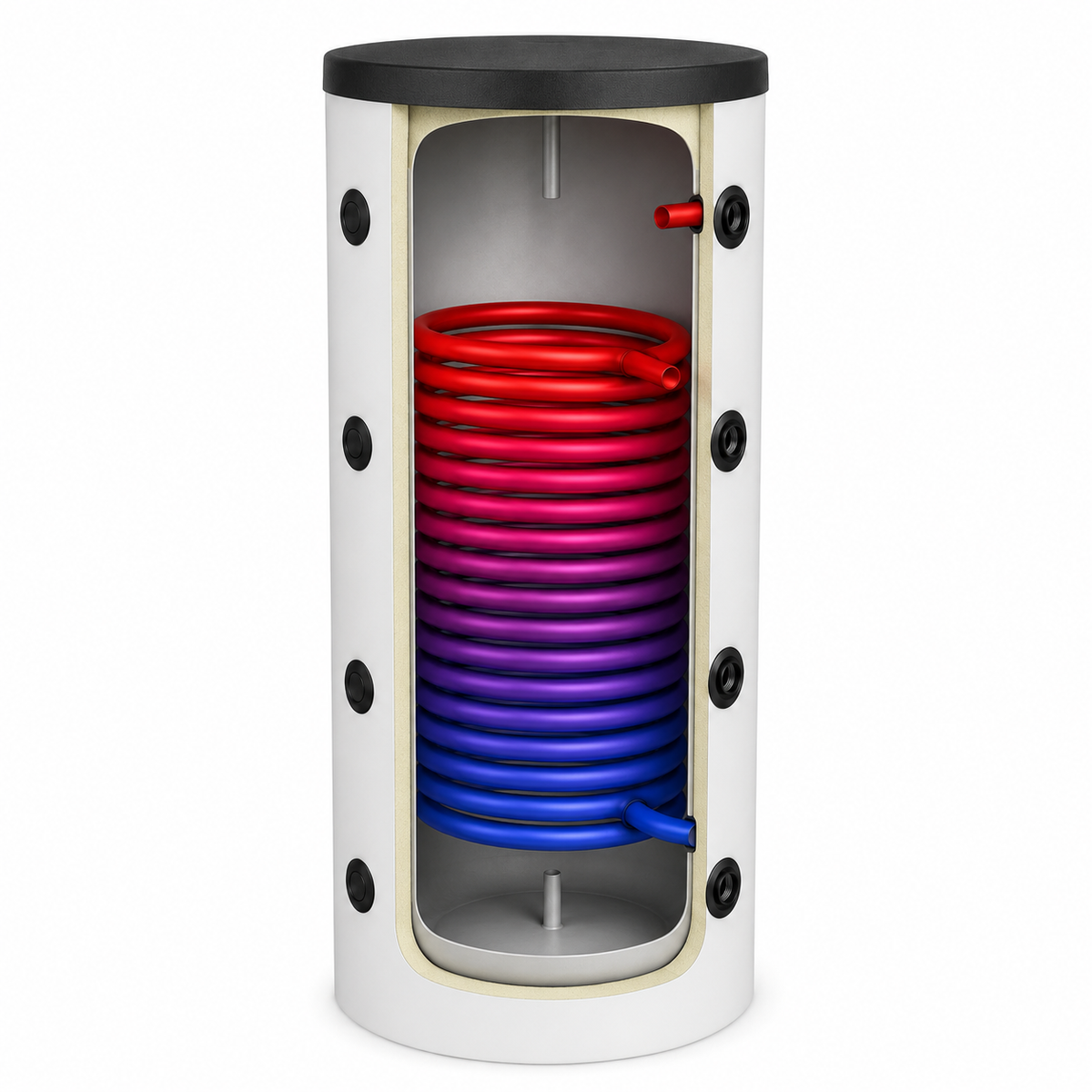

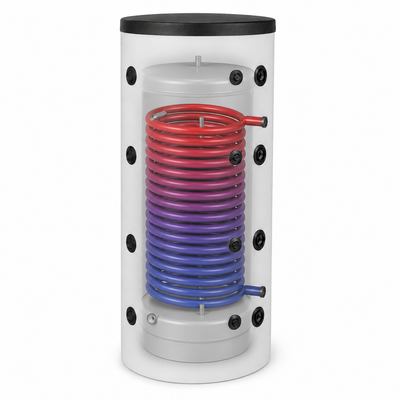

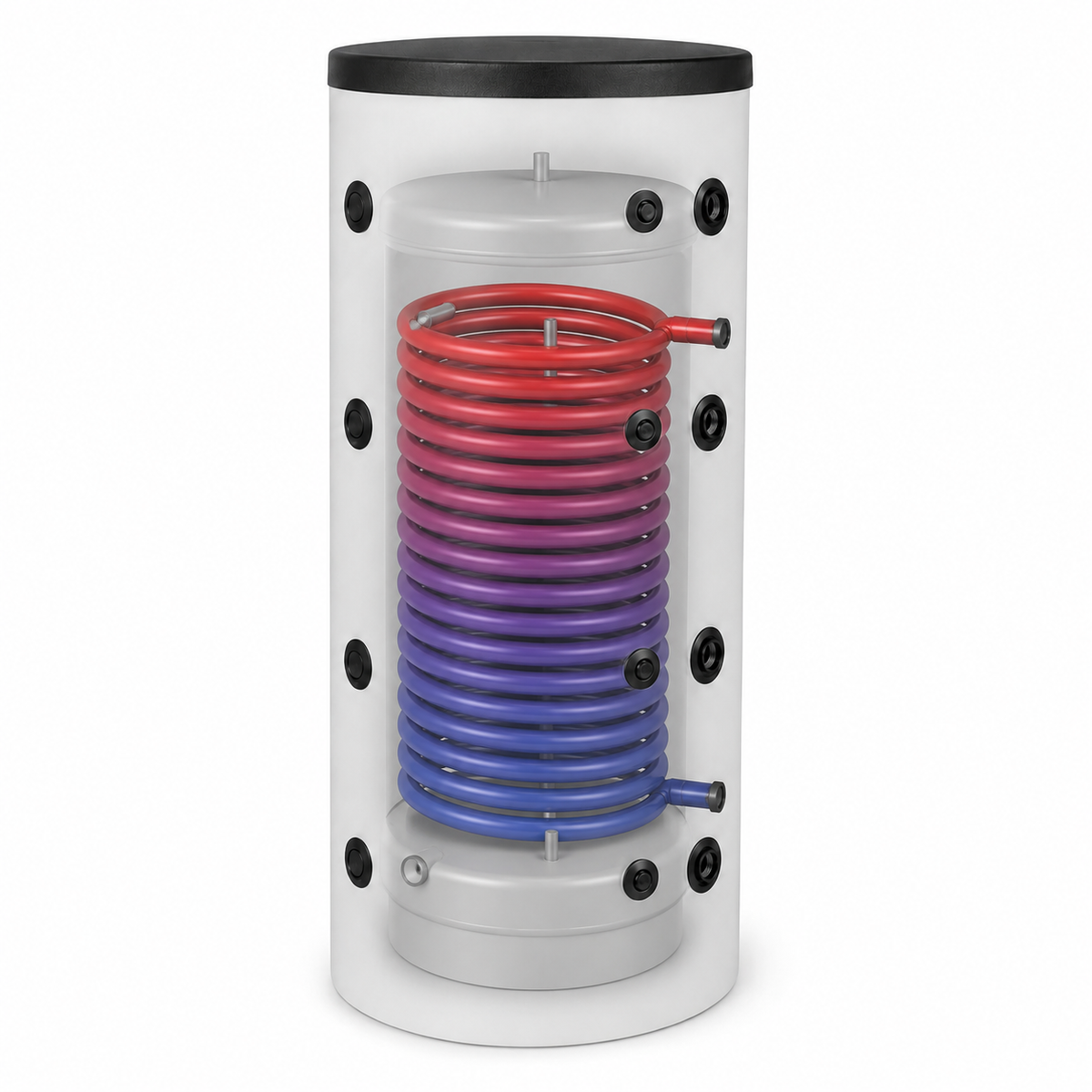

Der Speicherbehälter besteht aus Qualitätsstahl S235JRG2, ist innen roh, außen grundiert und steht auf einem Standring. Der untere Glattrohrwärmetauscher ist fest eingeschweißt und besitzt beim EPSR 300 eine Wärmetauscherfläche von 1,2 m².

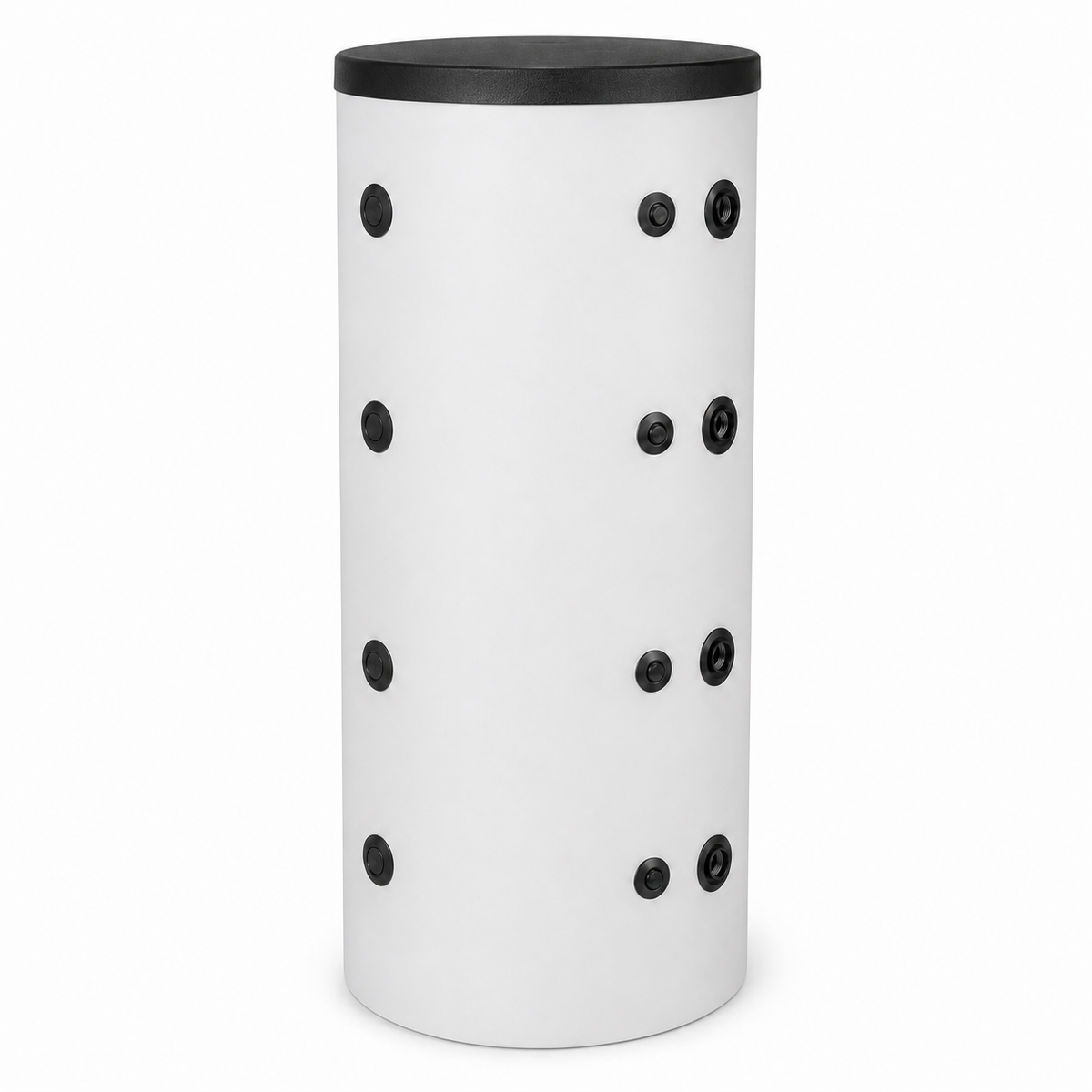

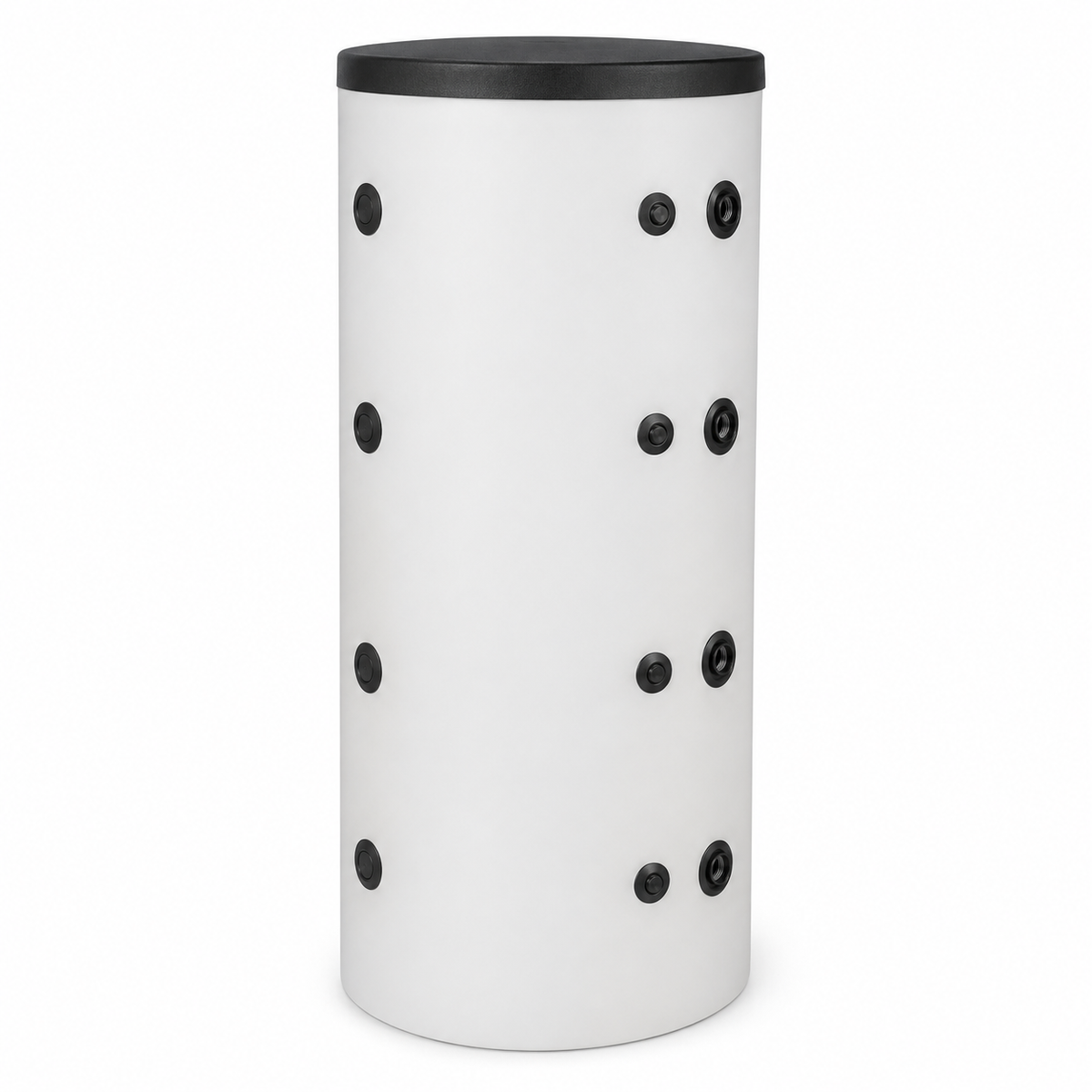

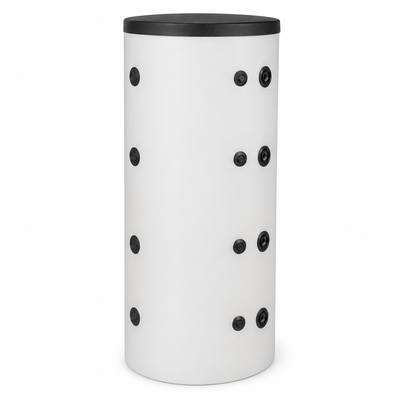

Für die Anlagenanbindung stehen 8 Be- und Entladeanschlüsse mit 1 1/2" Innengewinde, 4 Fühler- und Regleranschlüsse mit 1/2" Innengewinde, eine obere Entlüftung mit 1 1/4" Innengewinde sowie 2 Anschlüsse für Elektroheizpatronen mit 1 1/2" Innengewinde zur Verfügung.

Vorteile im Alltag

Der EPSR 300 kann Wärme im Heizsystem zwischenspeichern und trägt dadurch zu einer ruhigeren Betriebsweise der Gesamtanlage bei. Die vorhandenen Fühleranschlüsse ermöglichen eine sinnvolle Einbindung in eine passende Anlagenregelung.

Die STS-EPS-Isolierung ist in 100 mm oder 130 mm Ausführung verfügbar. Dadurch lässt sich der Speicher zunächst ohne Dämmmantel einbringen und nach der Aufstellung am endgültigen Montageort fertig isolieren.

Systemintegration & Kompatibilität

Der Pufferspeicher ist für Heizwasser in geschlossenen, wassergeführten Heizungsanlagen vorgesehen. Er kann in Verbindung mit Wärmeerzeugern, Heizkreisen und passenden Regelungskomponenten eingesetzt werden.

Der untere Glattrohrwärmetauscher kann für Solar- oder Heizkreise genutzt werden, sofern Hydraulik, Volumenstrom, Temperaturführung und Regelung entsprechend geplant sind. Sicherheitsventil, Ausdehnungsgefäß, Entlüftung, Absperrungen und Fühlerpositionen sind auf die Gesamtanlage abzustimmen.

Montage

Der Speicher ist senkrecht auf einem ebenen, tragfähigen und frostfreien Untergrund aufzustellen. Vor der Einbringung sind Transportweg, Türbreiten, Deckenhöhe, Kippmaß und Montagefreiraum zu prüfen.

Die hydraulische Einbindung, die Montage der Sicherheitseinrichtungen, die Fühlerpositionierung, die Entlüftung und der Anschluss von Zubehör müssen durch qualifiziertes Fachpersonal nach den geltenden Regeln der Technik erfolgen.

Hinweise

Betriebsdruck und Betriebstemperatur dürfen nicht überschritten werden. Vor der Inbetriebnahme sind Anschlüsse, Entlüftung, Sicherheitsgruppe, Ausdehnungsgefäß und Dichtheit der Anlage zu prüfen.

Elektroheizpatronen dürfen ausschließlich an den dafür vorgesehenen Stutzen eingesetzt werden. Die elektrische Installation und Prüfung ist durch eine Elektrofachkraft auszuführen.

Lieferumfang

• Schönberg EPSR 300 Pufferspeicher mit integriertem unteren Glattrohrwärmetauscher
