PV-Heizstab-Nachrüstset Nexol NEX R1 1,5 kW mit Energy Controller

Nexol NEX R1 – Warmwasser direkt mit Photovoltaikstrom erzeugen

Der Nexol NEX R1 ist ein steckerfertig vorbereitetes Nachrüstsystem zur direkten Nutzung von Photovoltaikstrom für die Warmwasserbereitung. Das System besteht aus einem Einschraubheizkörper und einem intelligenten Energy Controller mit Touch-Display. Es eignet sich für kompatible Warmwasser- und Pufferspeicher mit einer freien 1 1/2-Zoll-Einschraubmuffe.

Der von den angeschlossenen PV-Modulen erzeugte Gleichstrom wird unmittelbar zur Erwärmung des Speicherwassers verwendet. Ein separater Wechselrichter ist für diesen Betriebsweg nicht erforderlich. Bei nicht ausreichender PV-Leistung kann der NEX R1 zusätzlich über den 230-Volt-Netzanschluss nachheizen.

Stufenlose Leistungsregelung mit MPP-Tracking

Der Energy Controller passt die Heizleistung stufenlos an die aktuell verfügbare Solarleistung an. Das integrierte MPP-Tracking ermittelt den geeigneten Betriebspunkt des angeschlossenen PV-Modulstrangs und unterstützt dadurch eine möglichst gute Nutzung der verfügbaren Solarenergie.

Die maximale Heizleistung beträgt 1,5 kW. Für den PV-Eingang ist eine Nennspannung ab 100 V vorgesehen. Die maximale PV-Leerlaufspannung beträgt 300 V, der maximal zulässige PV-Kurzschlussstrom 15 A. Als geeignete PV-Leistung werden Anlagen bis etwa 2.500 Wp empfohlen.

Bedienung und bedarfsgerechte Netznachheizung

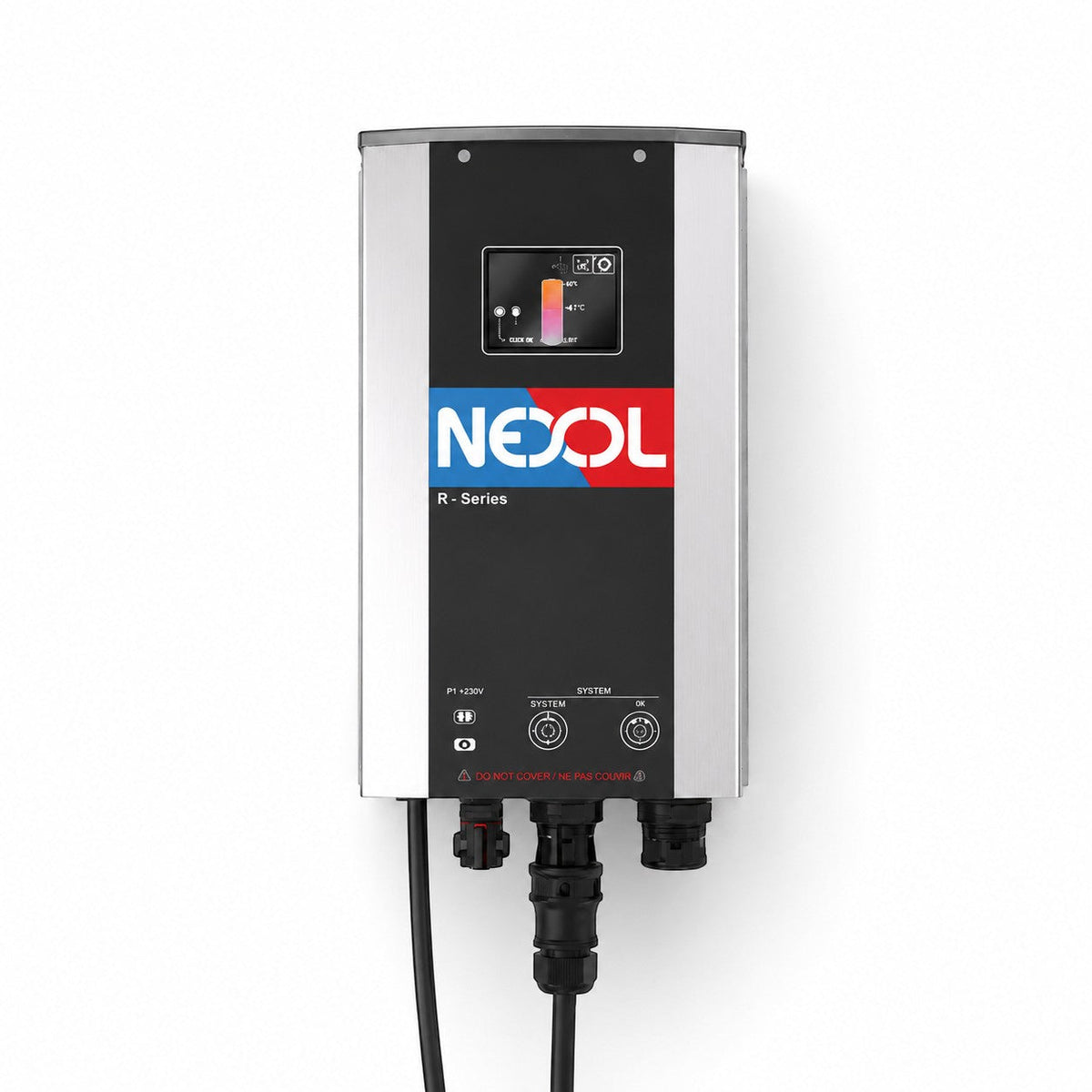

Die Bedienung erfolgt über das integrierte Touch-Display des Controllers. Betriebsparameter und Zieltemperaturen können an die jeweilige Speicheranlage und den gewünschten Warmwasserbedarf angepasst werden.

Die PV-Energie wird vorrangig für die Wassererwärmung eingesetzt. Reicht die aktuelle Solarleistung nicht aus, kann die optionale Netznachheizung über den Anschluss mit 230 V und 50–60 Hz die Warmwasserbereitung ergänzen. Dadurch lässt sich der solare Eigenverbrauch mit einer bedarfsgerechten Warmwasserversorgung verbinden.

Für Speicher bis 300 Liter

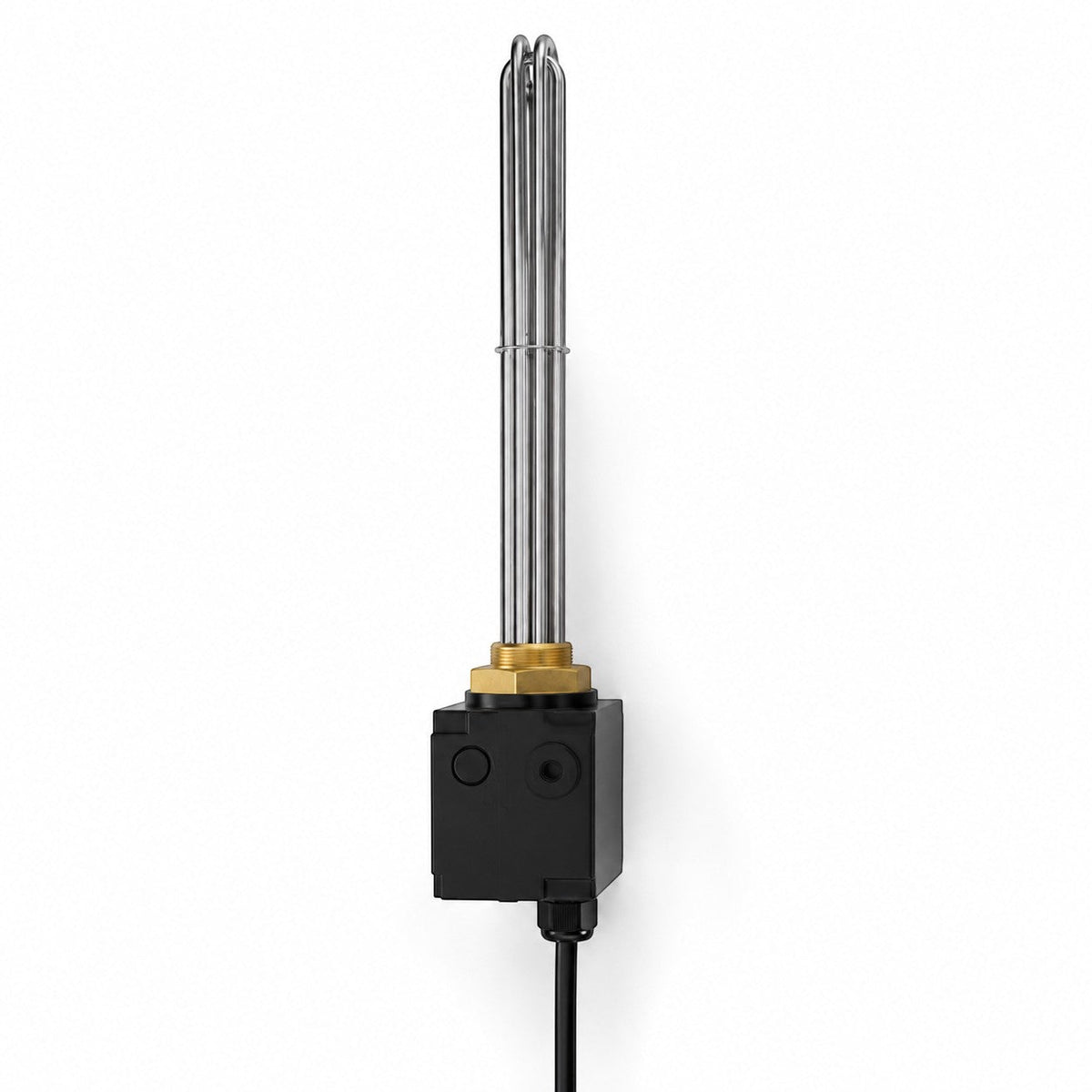

Der NEX R1 ist für geeignete Warmwasser- und Pufferspeicher mit einem Volumen von bis zu 300 Litern vorgesehen. Der Einschraubheizkörper besitzt ein Anschlussgewinde von 1 1/2 Zoll und eine Heizstablänge von 350 mm. Die Gesamtabmessungen des Heizkörpers betragen 89 × 89 × 500 mm.

Vor der Montage müssen Anschlussgewinde, Einbaulänge und der verfügbare Innenraum des Speichers geprüft werden. Der Heizkörper darf im eingebauten Zustand nicht mit Wärmetauschern, Tauchhülsen, Anoden oder der Speicherwand kollidieren.

Montage

Die mechanische Montage am Speicher sowie der Anschluss an Netzspannung, PV-Gleichspannung und Schutzleiter müssen durch entsprechend qualifiziertes Fachpersonal erfolgen. Der Speicher muss vor dem elektrischen Anschluss vollständig befüllt und entlüftet sein.

Der Einschraubheizkörper darf ausschließlich betrieben werden, wenn die Heizelemente vollständig von Wasser umgeben sind. Ein Trockenbetrieb kann den Heizkörper beschädigen und stellt ein Sicherheitsrisiko dar.

Wichtige Planungshinweise

Vor der Installation sind die technischen Grenzwerte des PV-Modulstrangs mit den Eingangsdaten des Controllers abzugleichen. Die maximale PV-Leerlaufspannung von 300 V und der maximale Kurzschlussstrom von 15 A dürfen auch unter ungünstigen Temperatur- und Einstrahlungsbedingungen nicht überschritten werden.

Die Eignung des Speichers ist anhand von Anschlussgröße, Einbaulänge, Betriebsdruck, Betriebstemperatur und verfügbarem Innenraum zu prüfen. Der NEX R1 ergänzt eine vorhandene Warmwasseranlage und ersetzt keine fachtechnische Anlagenplanung.

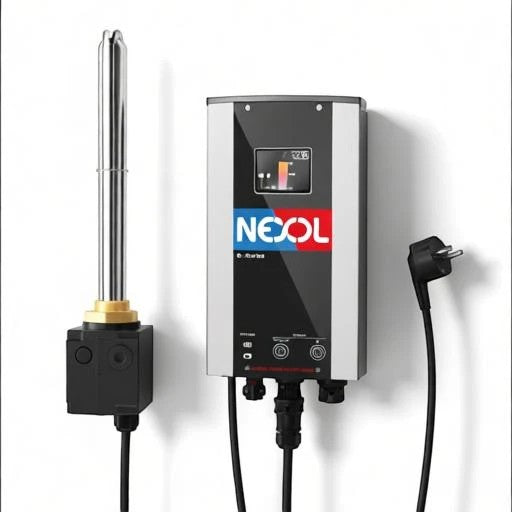

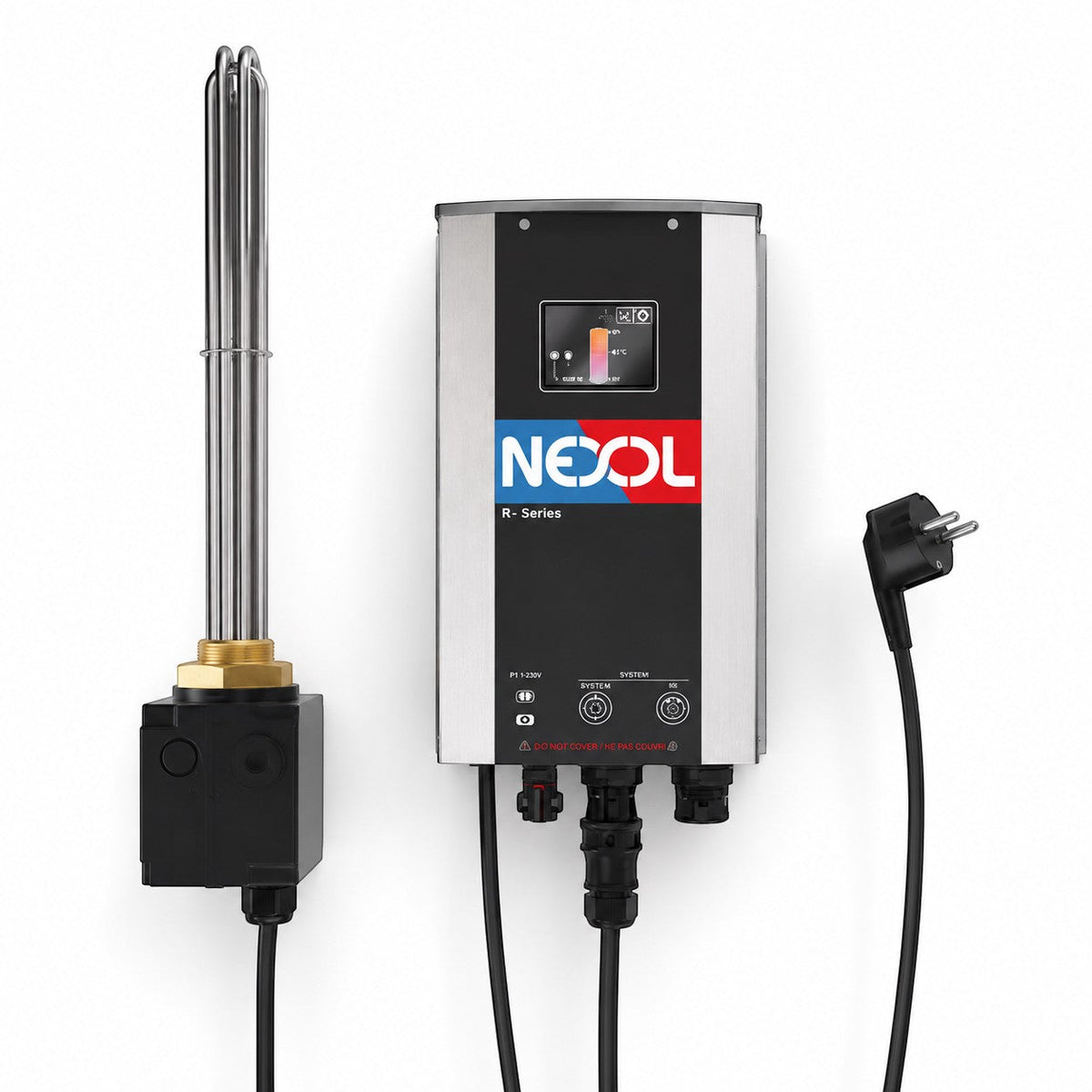

Lieferumfang

• Nexol NEX R1 Energy Controller mit Touch-Display
• AC/DC-Einschraubheizkörper mit 1 1/2-Zoll-Anschlussgewinde
• Netzanschlussleitung mit Schutzkontaktstecker
• Vorbereitete Anschlussleitungen für den Systembetrieb
