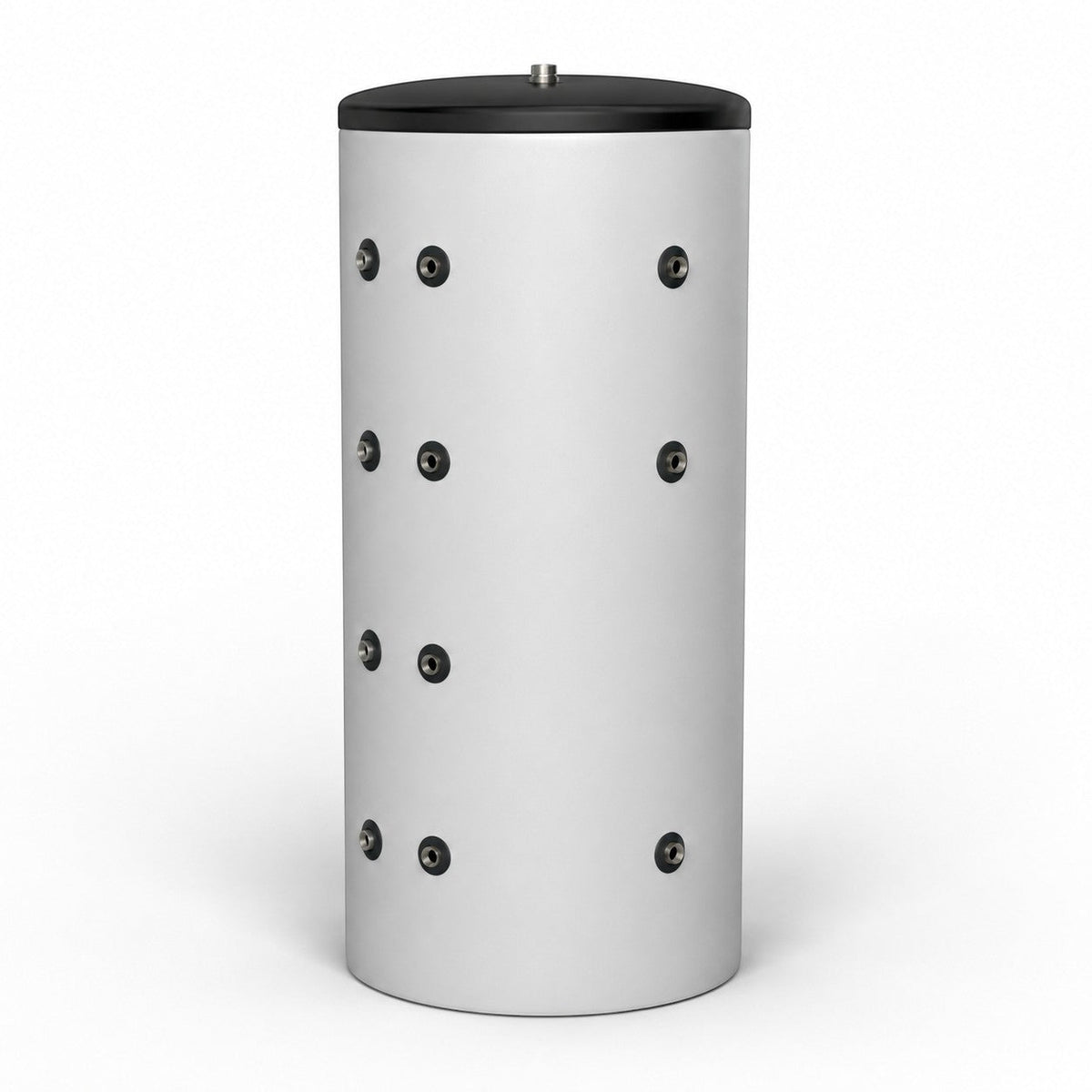

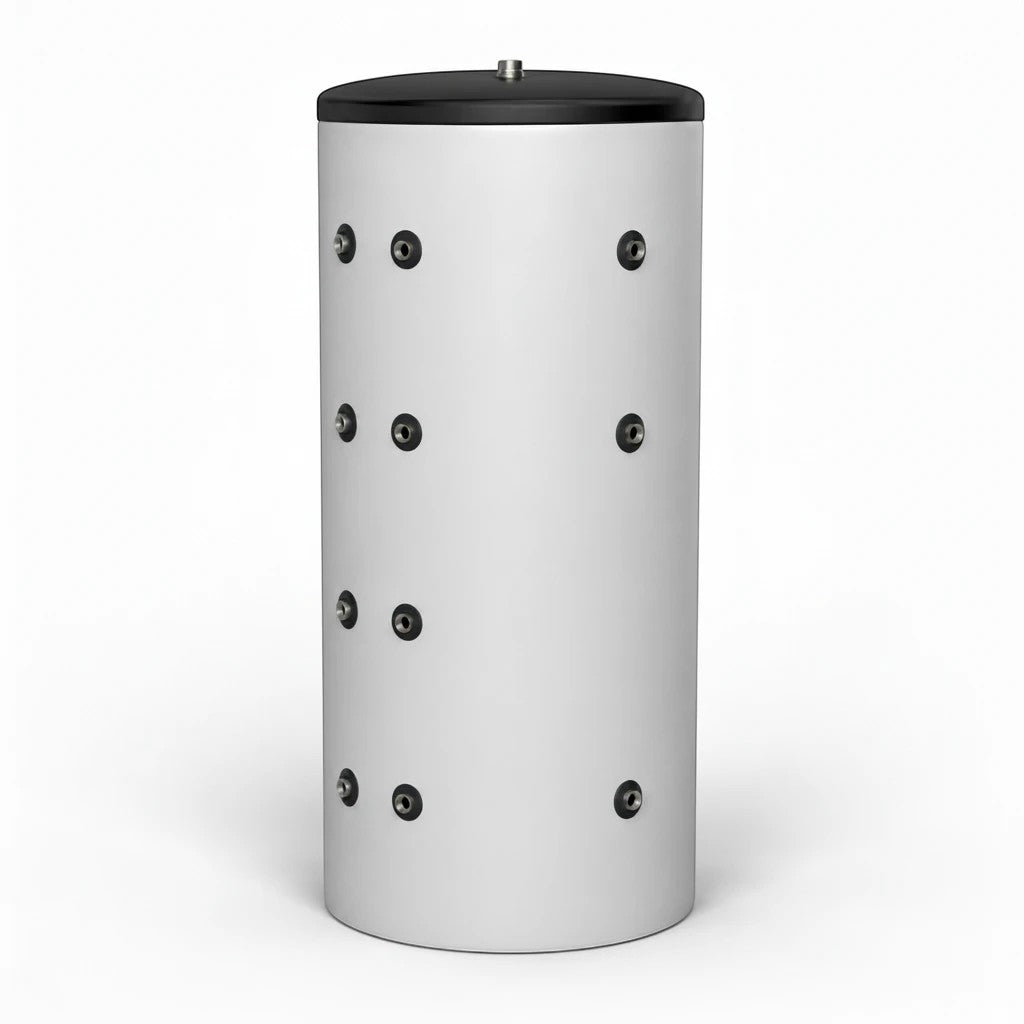

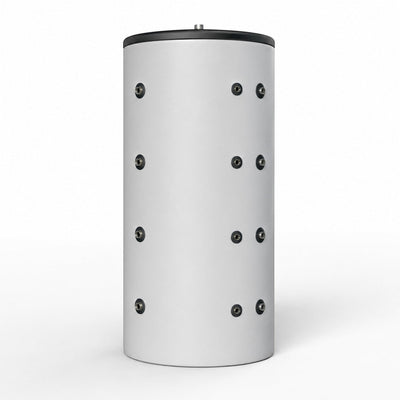

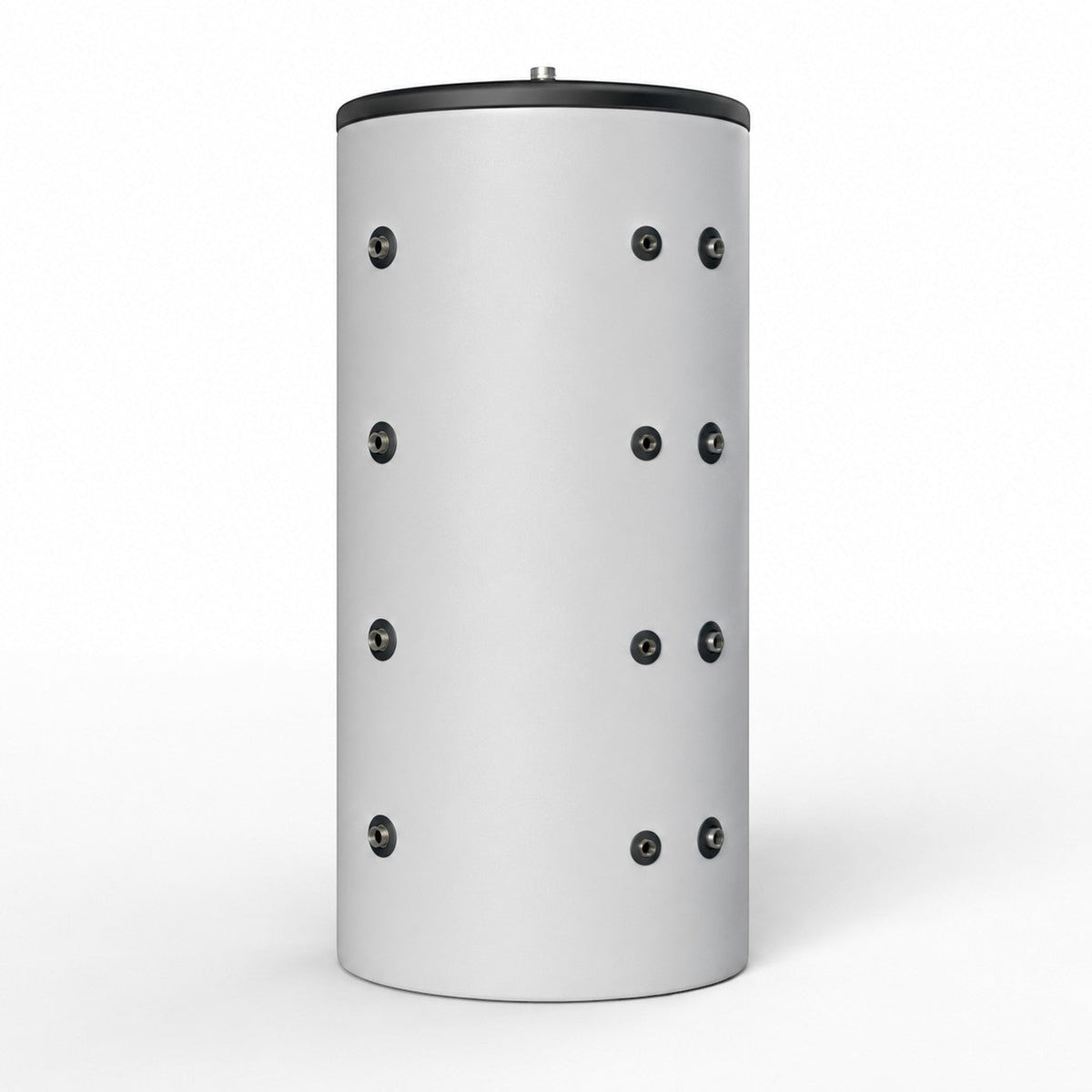

Schichten-Pufferspeicher Schönberg SPSRR 600, 551 l, mit 2 Wärmetauschern

Produktüberblick & Einsatzbereich

Der Schönberg SPSRR 600 ist ein Schichten-Pufferspeicher für Heizungswasser mit zwei integrierten Wärmetauschern. Er eignet sich für Heizungsanlagen, in denen mehrere Wärmeerzeuger oder getrennte Wärmetauscherkreise in ein Speichersystem eingebunden werden sollen.

Technik & Ausstattung

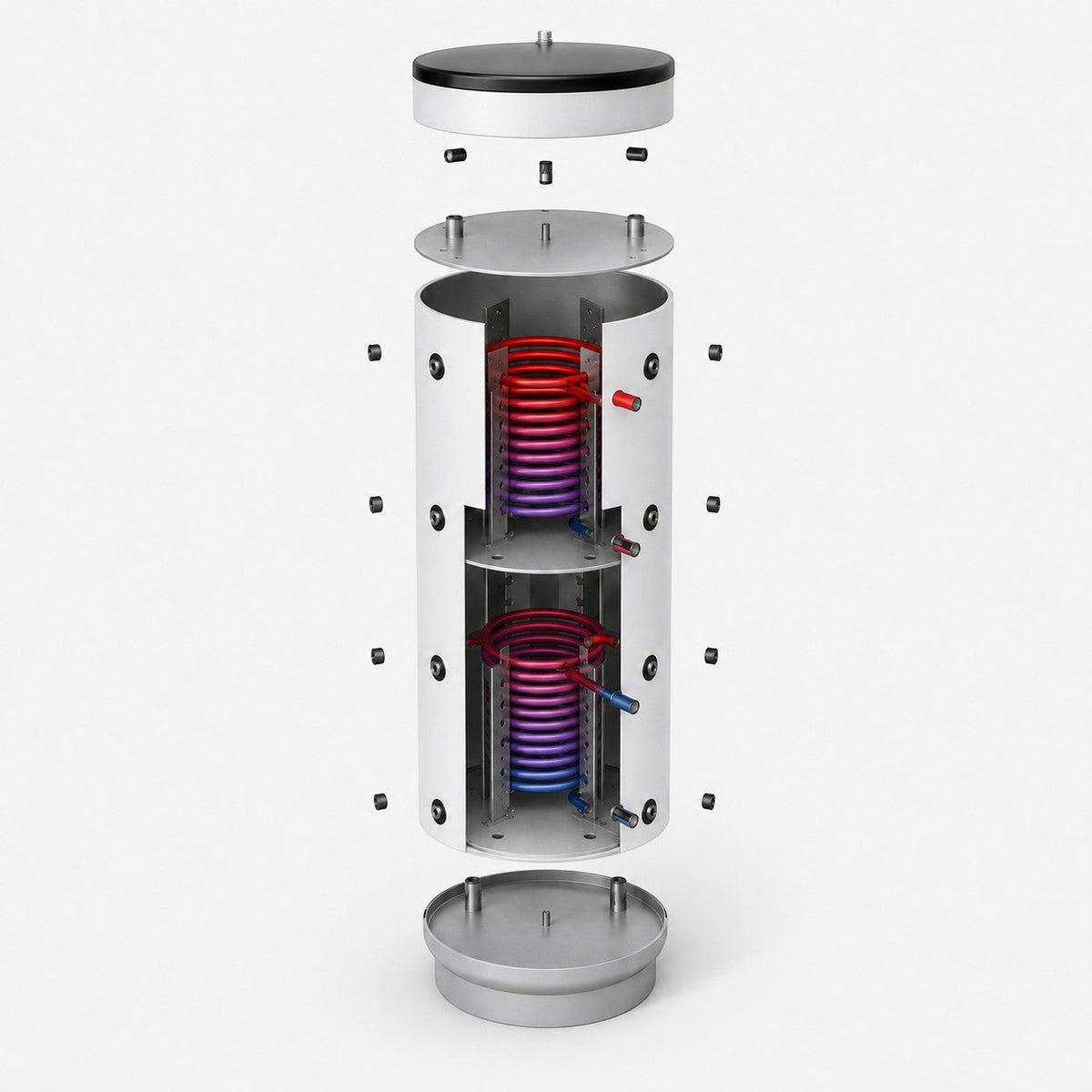

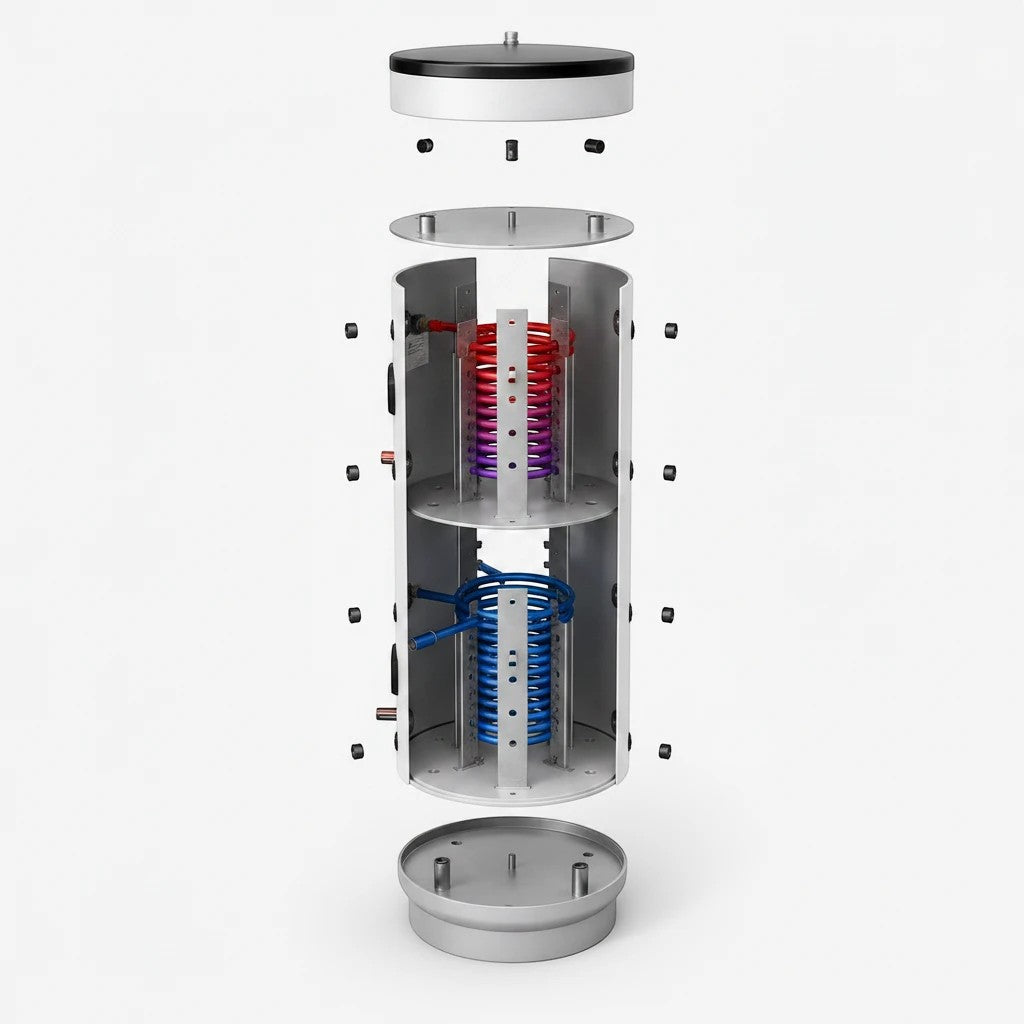

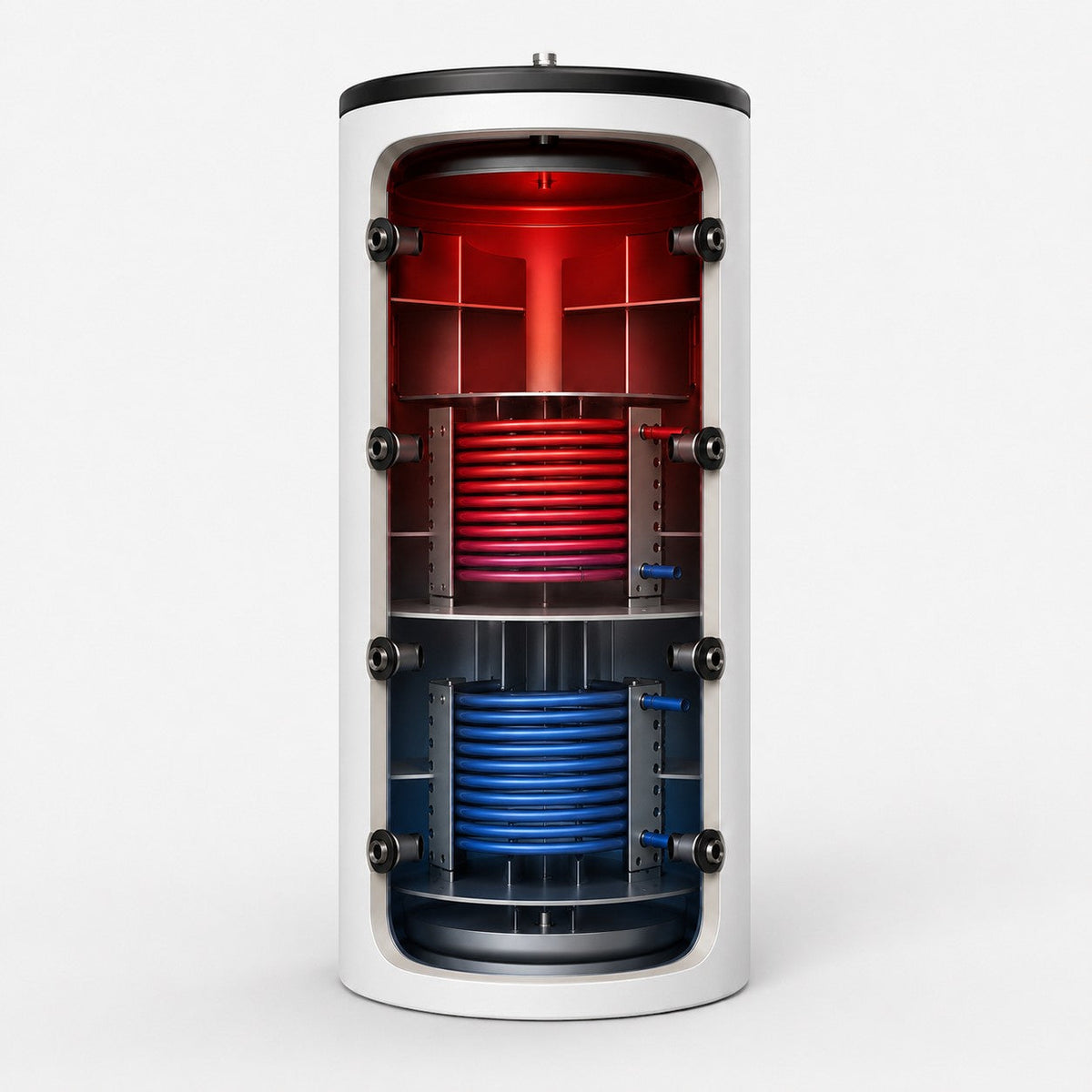

Die Schichttechnik unterstützt eine geordnete Temperaturverteilung im Speicher. Der SPSRR 600 verfügt über einen oberen Wärmetauscher mit 1,8 m² Fläche und einen unteren Wärmetauscher mit 2,4 m² Fläche. Für Be- und Entladung stehen acht 1 1/2"-Innengewinde zur Verfügung. Fühler und Regler können über vier 1/2"-Innengewinde eingebunden werden.

Vorteile im Alltag

Durch die zwei integrierten Wärmetauscher lässt sich der Speicher flexibel in Anlagen mit getrennten Kreisläufen einbinden. Die mehreren Be- und Entladeanschlüsse erleichtern eine anlagenspezifische hydraulische Planung. Die auswählbaren Dämmvarianten ermöglichen eine Anpassung an Energieeffizienz, Aufstellmaß und Einbringsituation.

Systemintegration & Kompatibilität

Der Speicher ist für Heizungswasser vorgesehen und wird nach Anlagenschema in das Heizsystem eingebunden. Die beiden Wärmetauscher ermöglichen getrennte Wärmetauscherkreise, während die 1/2"-Anschlüsse die Positionierung von Fühlern und Regelkomponenten unterstützen. Elektrische Heizpatronen dürfen ausschließlich an den dafür vorgesehenen rot markierten Stutzen montiert werden.

Montage

Der Speicher muss stehend, trocken und gegen Umkippen gesichert transportiert und aufgestellt werden. Der Aufstellort muss tragfähig, eben, frostfrei und für Anschluss-, Prüf- und Wartungsarbeiten ausreichend zugänglich sein. Hydraulischer Anschluss, Druckprüfung und Inbetriebnahme sind durch fachkundige Personen bzw. einen Fachbetrieb auszuführen.

Hinweise

Vor der Montage elektrischer Heizpatronen sind Einbaulänge, elektrische Daten, Absicherung und Eignung der Heizpatrone separat zu prüfen. Die Dämmung sollte erst nach abgeschlossener Aufstellung, Anschlussarbeit und Dichtheitsprüfung montiert werden. Der Speicher ist für Heizungswasser vorgesehen und ersetzt keine fachgerechte Anlagenplanung.

Lieferumfang

• Schönberg SPSRR 600 Schichten-Pufferspeicher
• Dämmung je nach gewählter Ausführung
