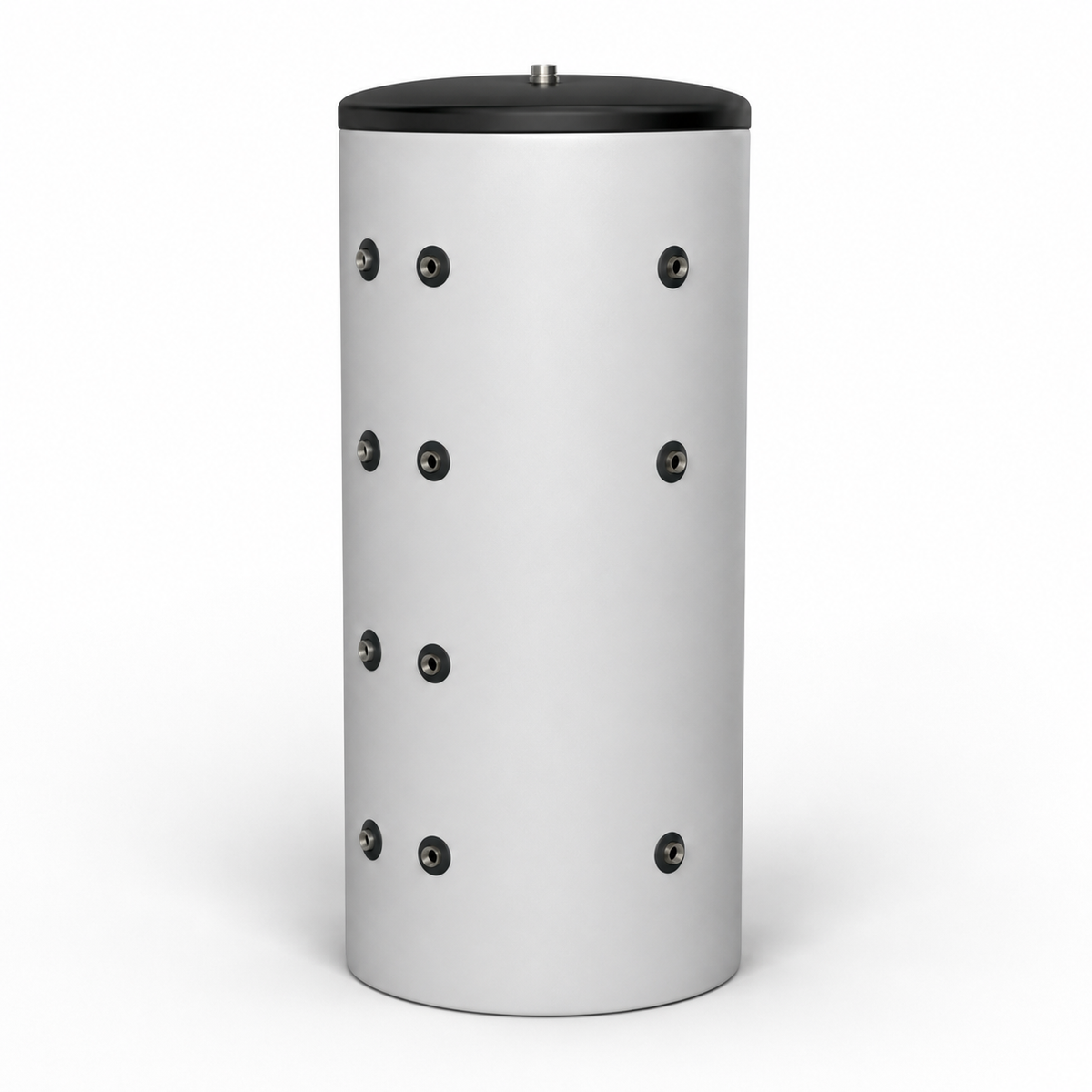

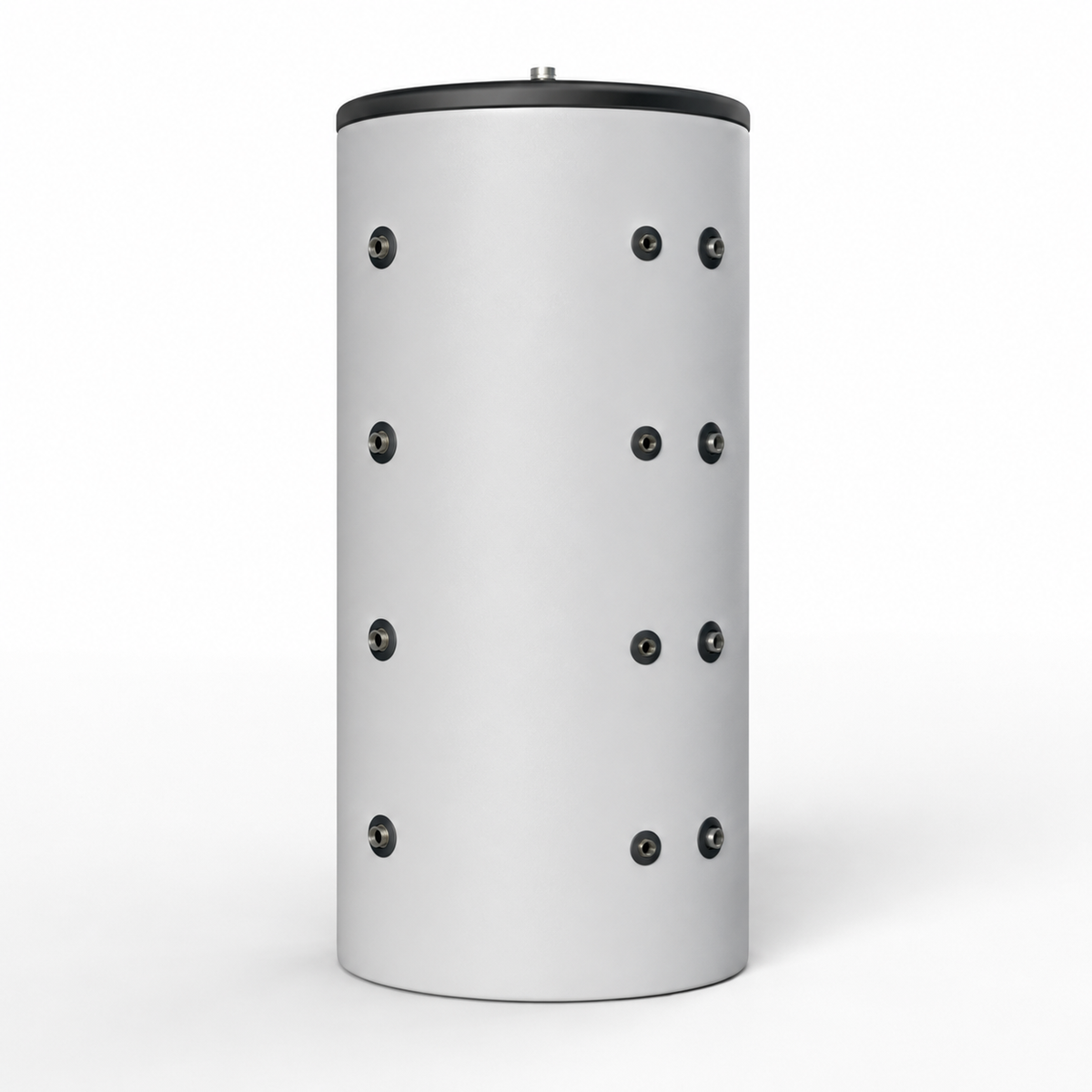

Schichten-Pufferspeicher Schönberg SPSR 800 714 Liter

Produktüberblick & Einsatzbereich

Der Schönberg SPSR 800 ist ein Schichten-Pufferspeicher mit 714 Litern Nettoinhalt für Heizungswasser in geschlossenen Heizungsanlagen. Er unterstützt die Aufnahme, Speicherung und temperaturgerechte Schichtung von Heizungswasser und kann in Anlagen mit unterschiedlichen wassergeführten Wärmeerzeugern eingesetzt werden.

Durch den unteren Wärmetauscher eignet sich der Speicher zusätzlich für die Einbindung von Solarthermie oder einer systemseitigen Wärmequelle. Die hydraulische Einbindung erfolgt passend zum Anlagenkonzept mit Wärmeerzeuger, Heizkreisen, Solarkreis, Regelung und optionaler elektrischer Nachheizung.

Technik & Ausstattung

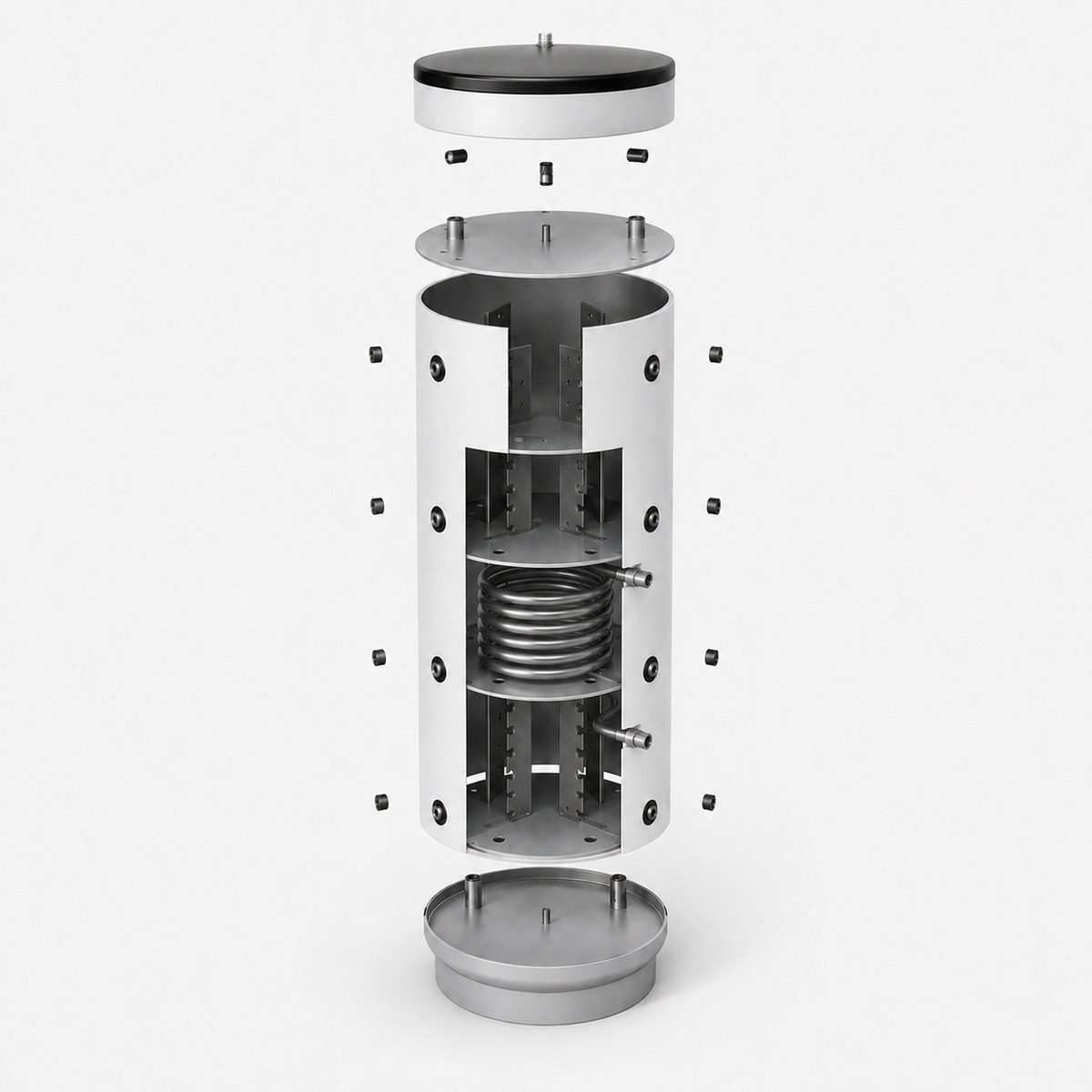

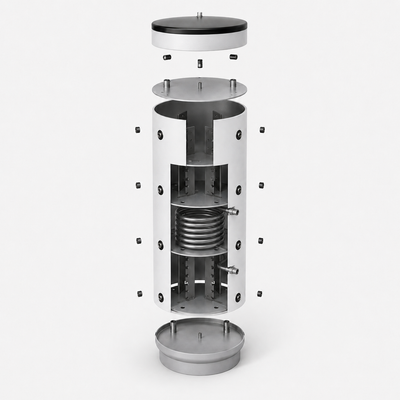

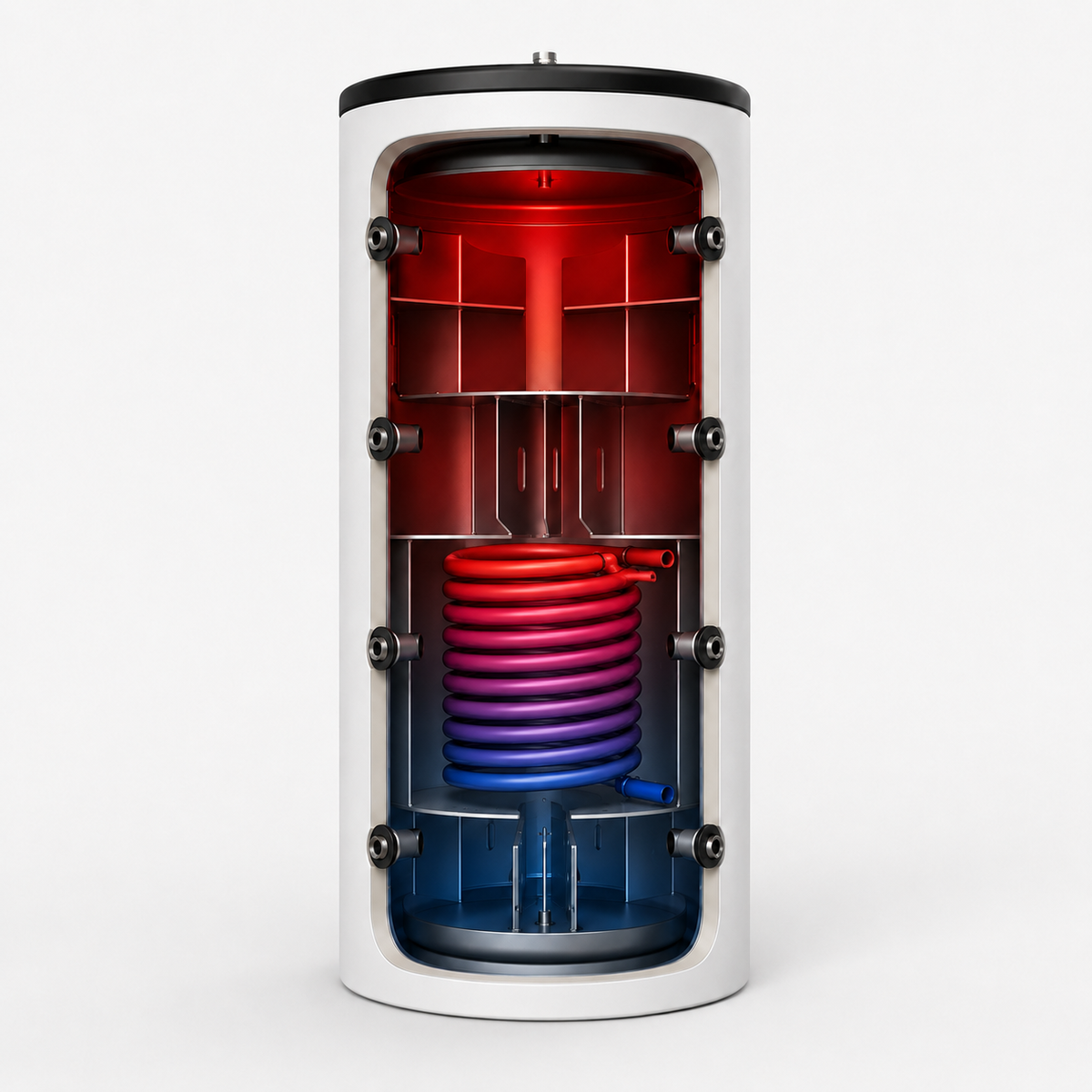

Der SPSR 800 ist als Schichten-Pufferspeicher mit einem unteren Wärmetauscher aufgebaut. Die Speicherbauweise unterstützt eine geordnete Temperaturschichtung und erleichtert die bedarfsgerechte Bereitstellung von Heizungswasser innerhalb der Anlage.

Für die Einbindung stehen Be- und Entladeanschlüsse, Fühler- und Regleranschlüsse, eine Entlüftung sowie Anschlussmöglichkeiten für elektrische Heizpatronen zur Verfügung. Heizpatronen werden an den dafür vorgesehenen Anschlussstutzen in Speichermitte und Speicherboden eingeplant.

Vorteile im Alltag

Als Pufferspeicher kann der SPSR 800 Wärmeerzeuger und Heizkreise hydraulisch entkoppeln und die Wärmeverteilung im System stabilisieren. Das ist besonders hilfreich bei Anlagen, in denen mehrere Wärmequellen oder unterschiedliche Heizkreise miteinander kombiniert werden.

Die verfügbaren Isolierungsvarianten ermöglichen eine anlagen- und platzbezogene Auswahl. Für den SPSR 800 sind 100 mm EPS, 130 mm EPS und 150 mm EPS-Vakuum-Plus mit unterschiedlichen Energieeffizienzklassen und Warmhalteverlusten vorgesehen.

Systemintegration & Kompatibilität

Der SPSR 800 eignet sich als Schichten-Pufferspeicher für wassergeführte Heizungsanlagen mit Holzheizung, Wärmepumpe, elektrischer Nachheizung oder anderen passenden Wärmeerzeugern. Über den unteren Wärmetauscher kann zusätzlich Solarthermie oder eine systemseitige Wärmequelle eingebunden werden.

Der Speicher ist nicht als eigenständiges Trinkwassergerät ausgelegt. Sicherheitsgruppe, Ausdehnungsgefäß, Entlüftung, Regelung, Solarkreis und Wärmeerzeuger müssen passend zur konkreten Anlage geplant und fachgerecht ausgelegt werden.

Montage

Der Speicher ist auf einer tragfähigen, ebenen und frostfreien Fläche aufzustellen. Vor der Montage sollten Transportweg, Kippmaß, Türbreiten, Deckenhöhe und spätere Zugänglichkeit für Wartung und Anschlussarbeiten geprüft werden.

Die hydraulischen Anschlüsse sind spannungsfrei herzustellen. Wärmetauscheranschlüsse, Fühlerpositionen, Entlüftung, Sicherheitsgruppe, Füll- und Entleerarmaturen sowie optionale Heizpatronen werden passend zum Anlagenkonzept ausgeführt.

Hinweise

Der SPSR 800 ist für Heizungswasser in geschlossenen Heizungsanlagen vorgesehen und ersetzt keinen Trinkwasserspeicher. Der maximal zulässige Behälterdruck von 5 bar und die maximale Betriebstemperatur von 95 °C dürfen nicht überschritten werden.

Die elektrische Einbindung optionaler Heizpatronen muss entsprechend der jeweiligen Heizpatrone erfolgen. Vakuum-Paneele der 150-mm-Dämmung dürfen nicht gebohrt, geschnitten oder mechanisch beschädigt werden.

Lieferumfang

• Schönberg Heiztechnik SPSR 800 Schichten-Pufferspeicher
• Gewählte Isolierung je bestellter Ausführung
