Solar-Offgridboiler fothermo PVB-80 – 80 Liter, 550 W

Produktüberblick & Einsatzbereich

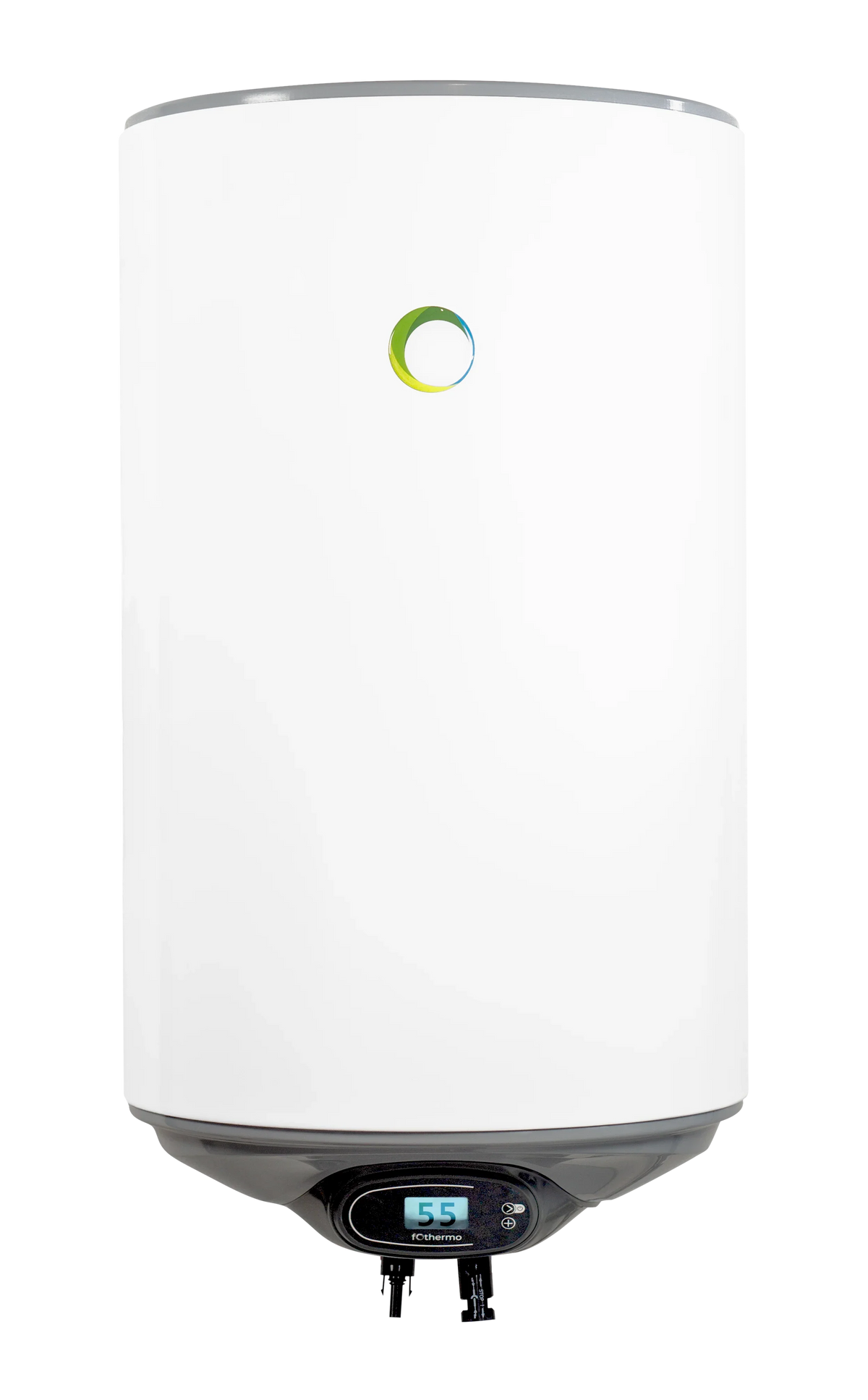

Der fothermo PVB-80 ist ein wandhängender Solar-Offgridboiler zur direkten Warmwasserbereitung mit Gleichstrom aus Photovoltaikmodulen. Im reinen Photovoltaikbetrieb benötigt der Speicher weder einen Wechselrichter noch einen Anschluss an das öffentliche 230-V-Stromnetz.

Das Gerät gehört zur 80-Liter-Klasse und besitzt einen tatsächlichen Nutzinhalt von 77 Litern. Es eignet sich zur eigenständigen Warmwasserversorgung an netzfernen Standorten sowie zur Trinkwasservorerwärmung vor einem elektrischen Durchlauferhitzer oder einem bestehenden Heizsystem.

Technik & Ausstattung

Das integrierte Heizelement nutzt abhängig von der verfügbaren Solarenergie eine Heizleistung von bis zu 550 W. Ein MPP-Tracker passt den elektrischen Arbeitspunkt an die angeschlossenen Photovoltaikmodule und die aktuelle Sonneneinstrahlung an.

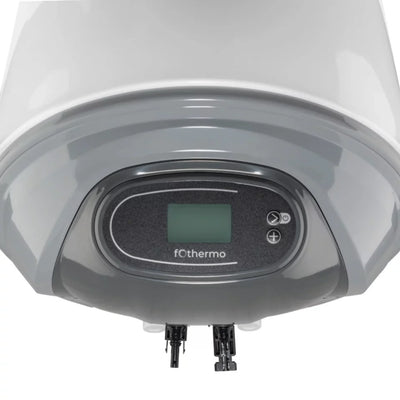

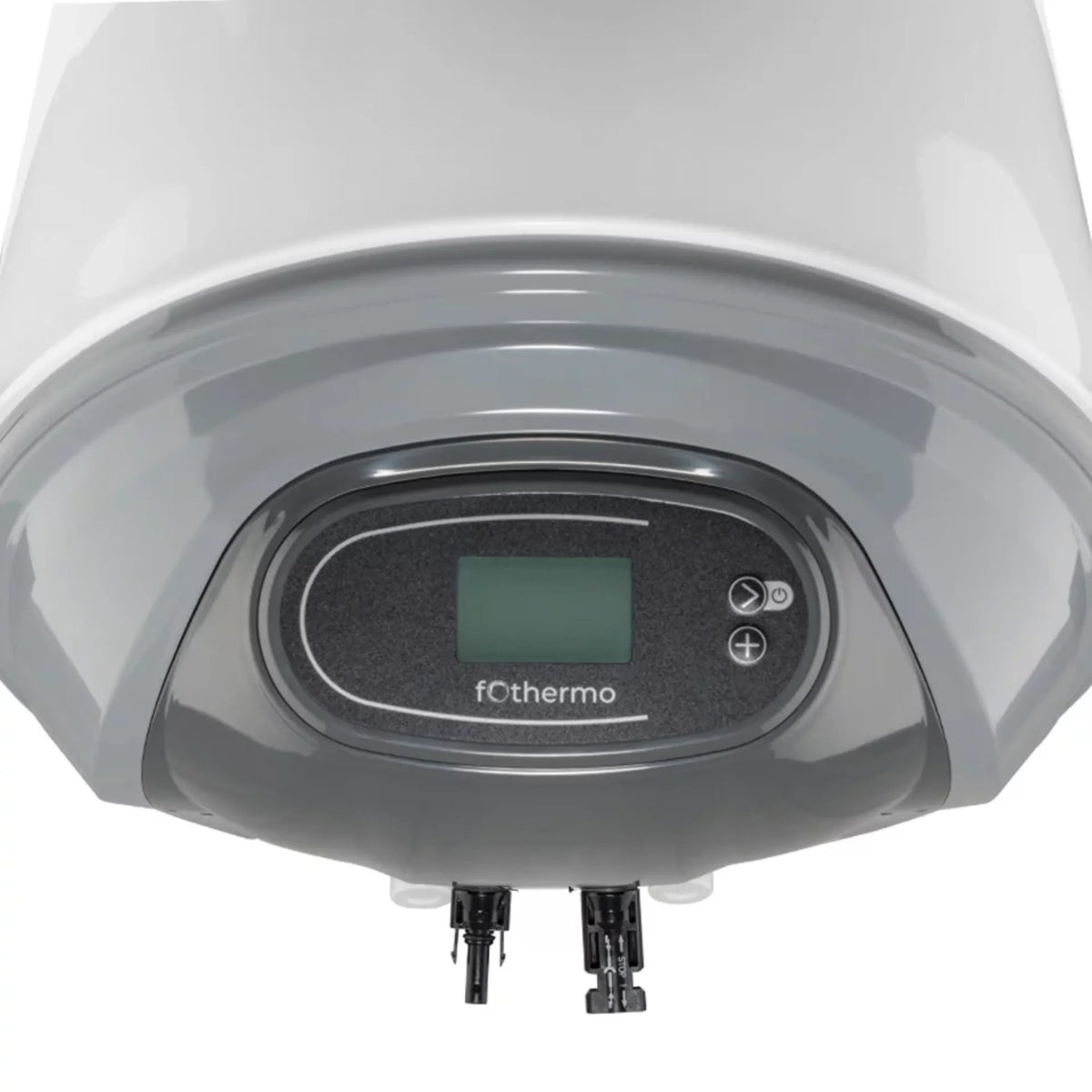

Über das digitale Display lassen sich die aktuelle Wassertemperatur, die Eingangsleistung und Eingangsspannung der Photovoltaikmodule sowie die insgesamt genutzte Photovoltaikenergie ablesen. Ein integrierter Verpolungsschutz unterstützt den sicheren PV-Anschluss.

Der druckfeste Speicherbehälter besteht aus Stahl mit Emaillebeschichtung und wird durch eine Magnesiumanode zusätzlich gegen Korrosion geschützt. Eine 33 mm starke Dämmung aus Polyurethanschaum reduziert die Wärmeverluste des Speichers.

Vorteile im Alltag

Für den PVB-80 wird eine Photovoltaikleistung von 600 bis 1.200 Wp empfohlen. Eine höhere angeschlossene Modulleistung unterstützt die Warmwasserbereitung insbesondere bei schwächerer Sonneneinstrahlung. Nach aktuellem Produktdatenblatt können bis zu 2.000 Wp angeschlossen werden, während die elektrische Heizleistung des Boilers auf maximal 550 W begrenzt bleibt.

Bei einer Heizleistung von 550 W erhöht sich die Wassertemperatur um ungefähr 6 °C pro Stunde. Ist der Speicher vollständig auf 65 °C erwärmt, können abhängig von der Kaltwassertemperatur etwa 180 Liter Mischwasser mit 34 °C bereitgestellt werden.

Systemintegration & Kompatibilität

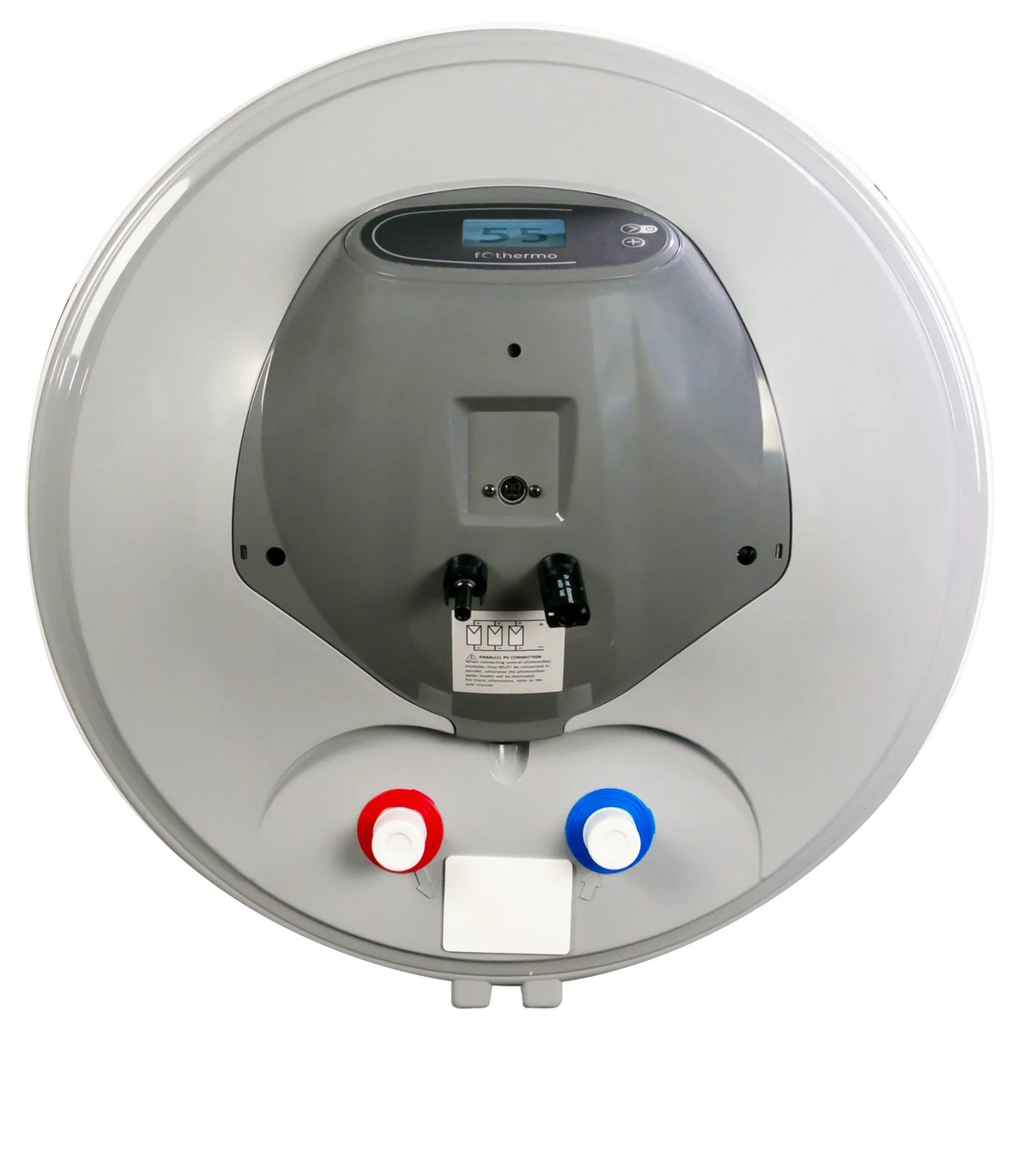

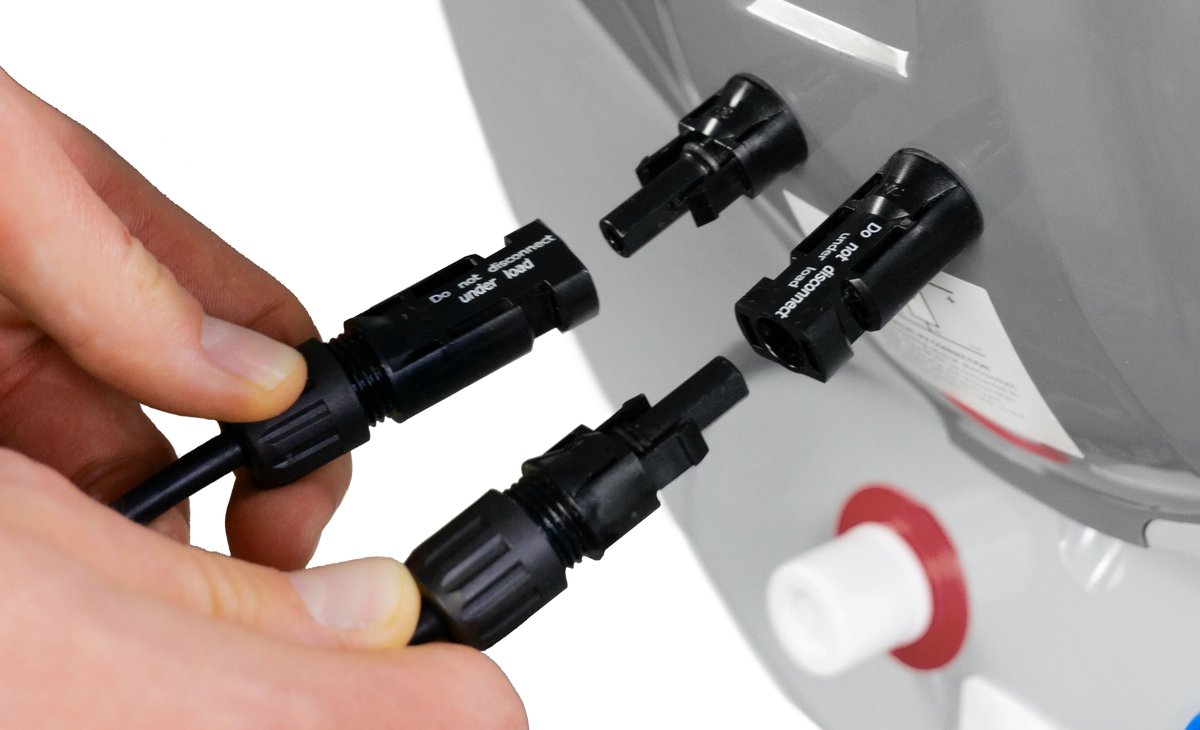

Die Photovoltaikmodule werden über MC4-Steckverbindungen direkt mit dem Offgridboiler verbunden. Mehrere Module dürfen ausschließlich parallel verschaltet werden. Die maximale Leerlaufspannung der angeschlossenen Module ist auf 42,4 V DC zu begrenzen.

Für eine optionale Nachheizung kann ein freigegebenes fothermo-Netzgerät angeschlossen werden. Abhängig vom verwendeten Netzgerät stehen Nachheizleistungen von 60, 160 oder 240 W zur Verfügung. Netzgerät, Photovoltaikmodule, Parallelstecker und Verlängerungskabel gehören nicht zum Standardlieferumfang.

Montage

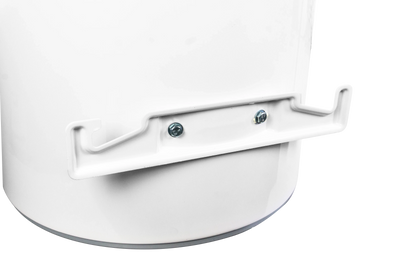

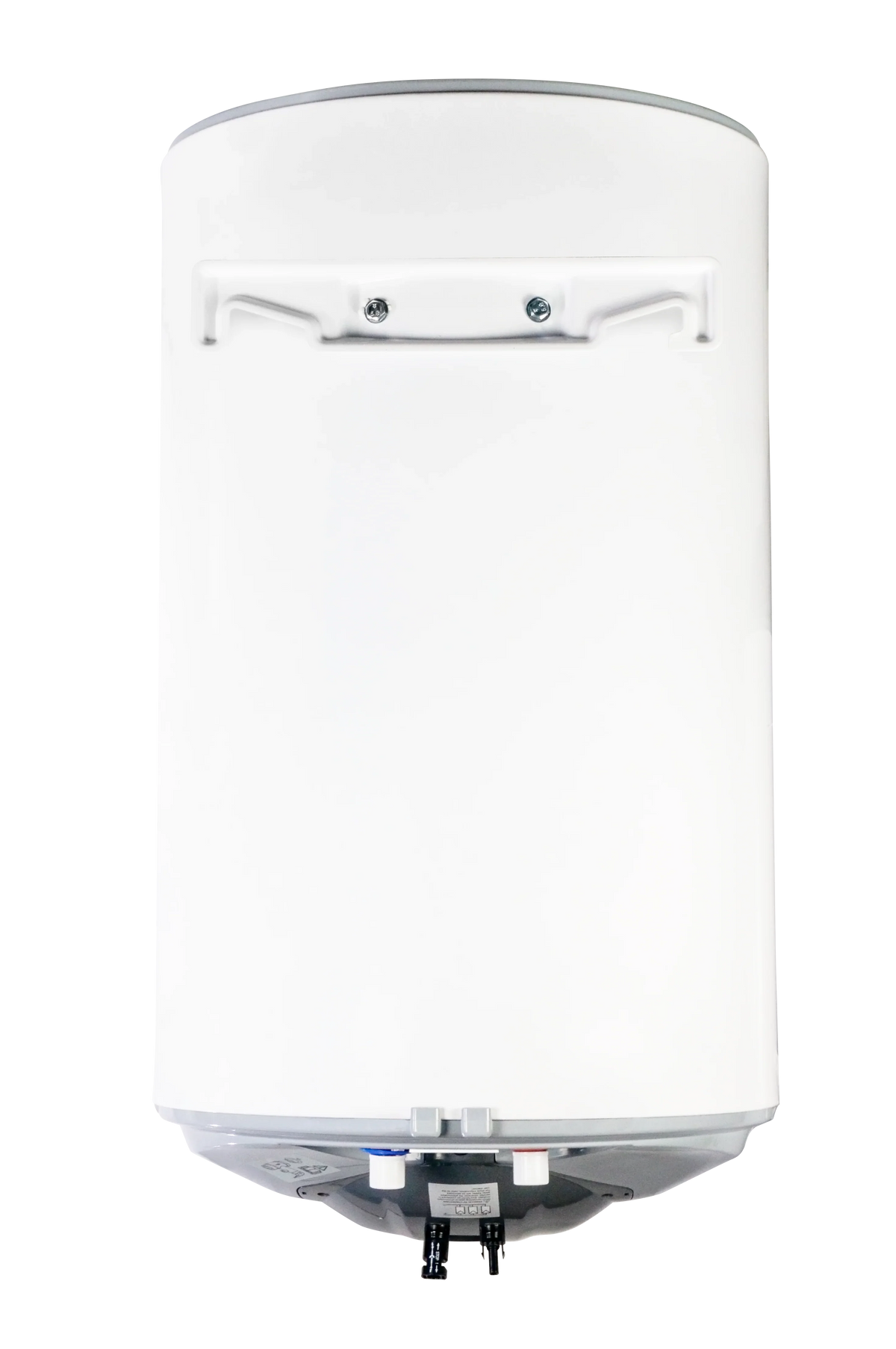

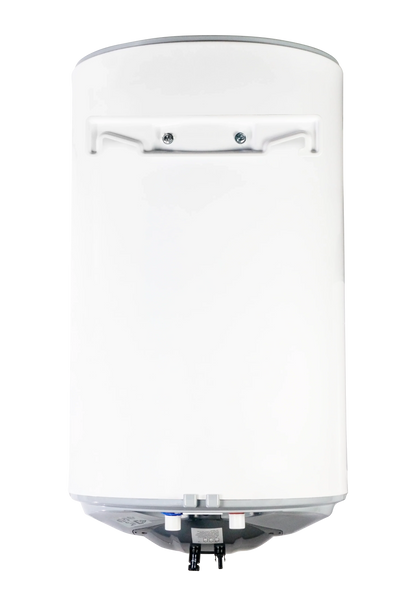

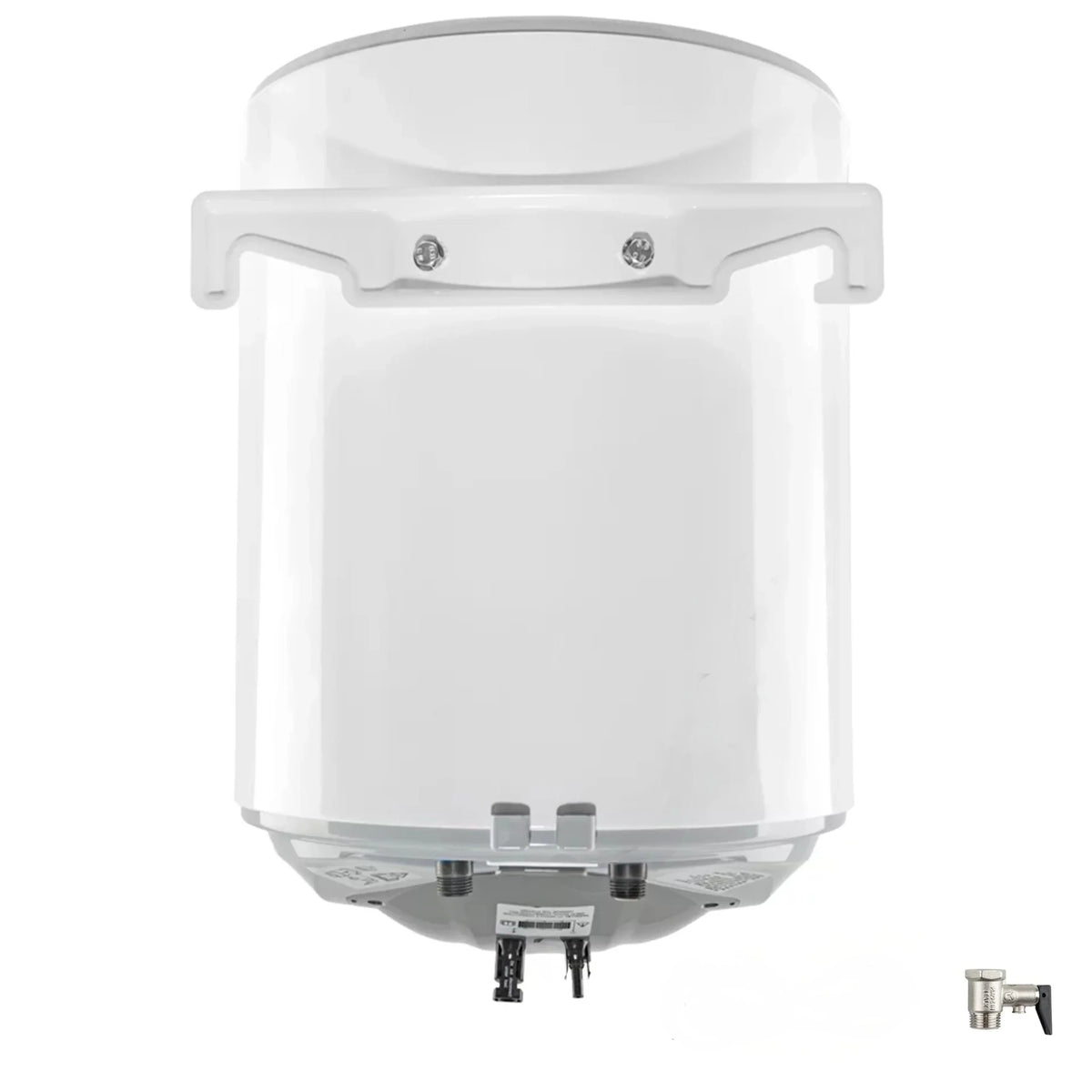

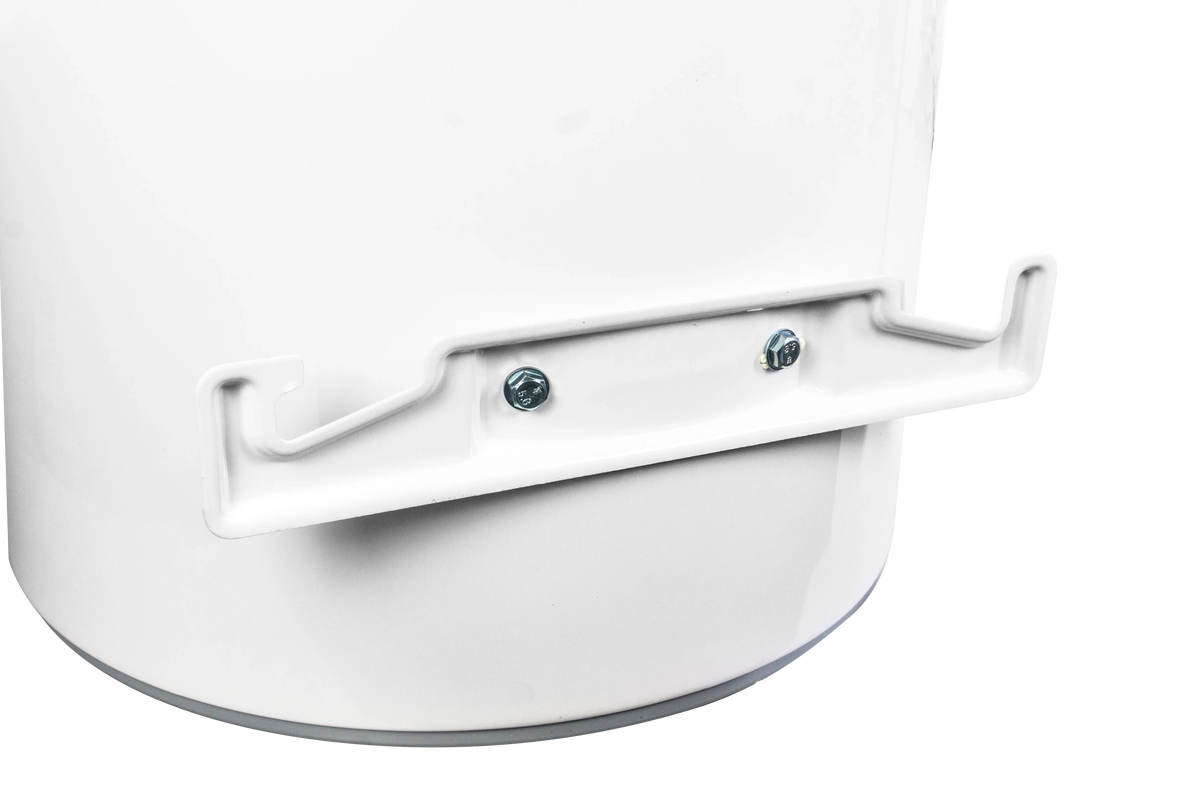

Der PVB-80 ist ausschließlich für die senkrechte, feste Wandmontage in einem trockenen und frostfreien Raum vorgesehen. Die Befestigungselemente und die tragende Wand müssen für mindestens das Dreifache des mit Wasser gefüllten Speichergewichts ausgelegt sein.

Das kombinierte Rückschlag- und Überdruckventil muss am Kaltwasseranschluss montiert werden. Der Wasserdruck soll zwischen 1 und 5 bar liegen. Bei einem höheren Versorgungsdruck ist ein geeignetes Druckminderventil erforderlich.

Vor dem Anschluss der Photovoltaikmodule oder einer anderen freigegebenen Energieversorgung muss der Speicher vollständig mit Wasser gefüllt und die hydraulische Installation auf Dichtheit geprüft sein.

Hinweise

Photovoltaikmodule dürfen ausschließlich parallel angeschlossen werden. Eine Serienschaltung kann die zulässige Eingangsspannung überschreiten und den Offgridboiler beschädigen.

Während der Wassererwärmung kann am Überdruckventil Ausdehnungswasser austreten. Die seitliche Ventilöffnung muss dauerhaft offenbleiben und das austretende Wasser über eine geeignete Ablaufmöglichkeit sicher abgeführt werden.

Die Magnesiumanode ist ein Verschleißteil und muss regelmäßig durch eine Fachkraft kontrolliert werden. In Regionen mit kalkhaltigem Wasser ist außerdem eine regelmäßige Kontrolle und Reinigung des Speicherbehälters erforderlich.

Lieferumfang

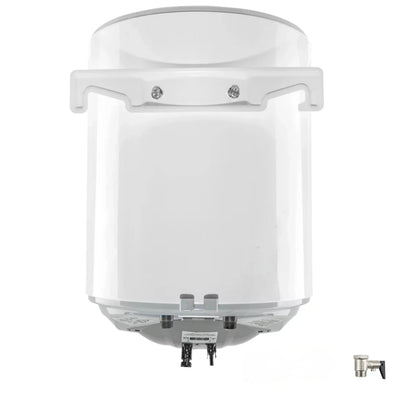

• 1 x fothermo Solar-Offgridboiler PVB-80
• 1 x kombiniertes Rückschlag- und Überdruckventil
• 1 x Hersteller-Bedienungsanleitung
