Solarbayer Schichtleit-Pufferspeicher SLS-500-2S, patentiertes SLS-System

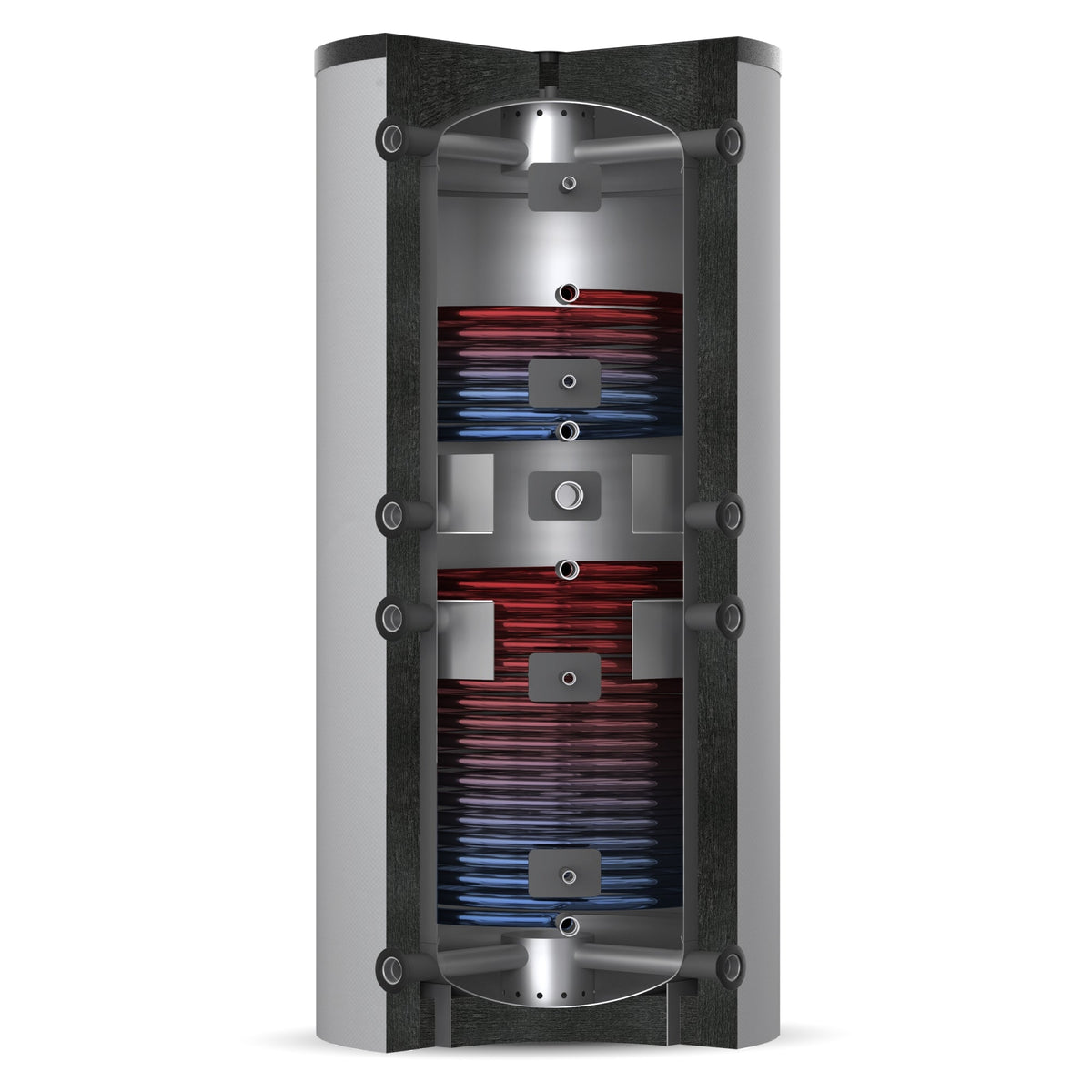

Schichtleit-Pufferspeicher SLS-2S 500
mit patentiertem thermohydraulischem
Schichtleitsystem (SLS). Das SLS-System
im Vor- und Rücklauf ermöglicht eine
ideale Wärmeschichtung bei der Be- und
Entladung bei sofortiger Verfügbarkeit
der Wärme. Hierdurch erreichen Sie eine
höhere Effizienz für verschiedene
Wärmeerzeuger und Verbraucher. Zwei
integrierte großflächige Wärmetauscher
zur Zonenbeladung für eine bessere
Effizienz der Solaranlage. Zusätzliche
Anschlüsse im mittleren Bereich mit
Prallblechen für mehr Flexibilität.
Zahlreiche Anschlüsse für Sensoren,
Thermometer und einen Elektroheizstab
vorhanden. Brandschutz-Vliesdämmung
ISO-B1 aus Recyclingfasern (Oeko-Tex®
Standard 100) inkl. Bodendämmung für
geringe Wärmeverluste. Robuster PVC-
Mantel mit Edelstahl-Schnellverschluss-
system zur einfachen Montage.

Technische Daten:
Nennvolumen: 483 Liter
Material: Stahl S235JR
Korrosionsschutz außen: Grundierung
Höhe mit Dämmung: 1720 mm
Höhe ohne Dämmung: 1645 mm
Kippmaß: 1700 mm
Durchmesser ohne Dämmung: 650 mm
Durchmesser mit Dämmung: 850 mm
Gewicht: 136 kg
Max. Betriebsdruck: 6 bar
Max. Betriebstemperatur: 95°C

Wärmetauscher (Heizung/Solar):
Heizfläche oben: 0,9 m²
Heizfläche unten: 3,0 m²
Inhalt oben: 5,5 Liter
Inhalt unten: 18,7 Liter
Max. Betriebsdruck: 10 bar
Max. Betriebstemperatur: 110°C

Anschlüsse:
Heizung: 8x DN40 (1 1/2" IG)
E-Heizung*: 1x DN40 (1 1/2" IG)
*max. Einbaulänge Heizstab: 700 mm
Entlüftung: 1x DN40 (1 1/2" IG)
Fühler (oben): 1x DN15 (1/2" IG)
Fühler: 4x DN15 (1/2" IG)
Wärmetauscher: 4x DN25 (1" IG)
Anordnung Anschlüsse im 90 Grad Winkel

Wärmedämmung:
Material: Polyesterfaservlies
Lambda λ: 0,0368 W/mK
Dämmstärke: 100mm +/-10%
Schutzmantel: PVC-Folie in Grau
Brandschutzklasse nach DIN 4102
gesamtes Dämmbauteil: B1
Bereitschaftswärmeaufwand nach
DIN EN 12897:2020-05: 2,40 kWh/24h
Warmhalteverlust: 100 W
Energieeffizienzklasse: C GPSR:
