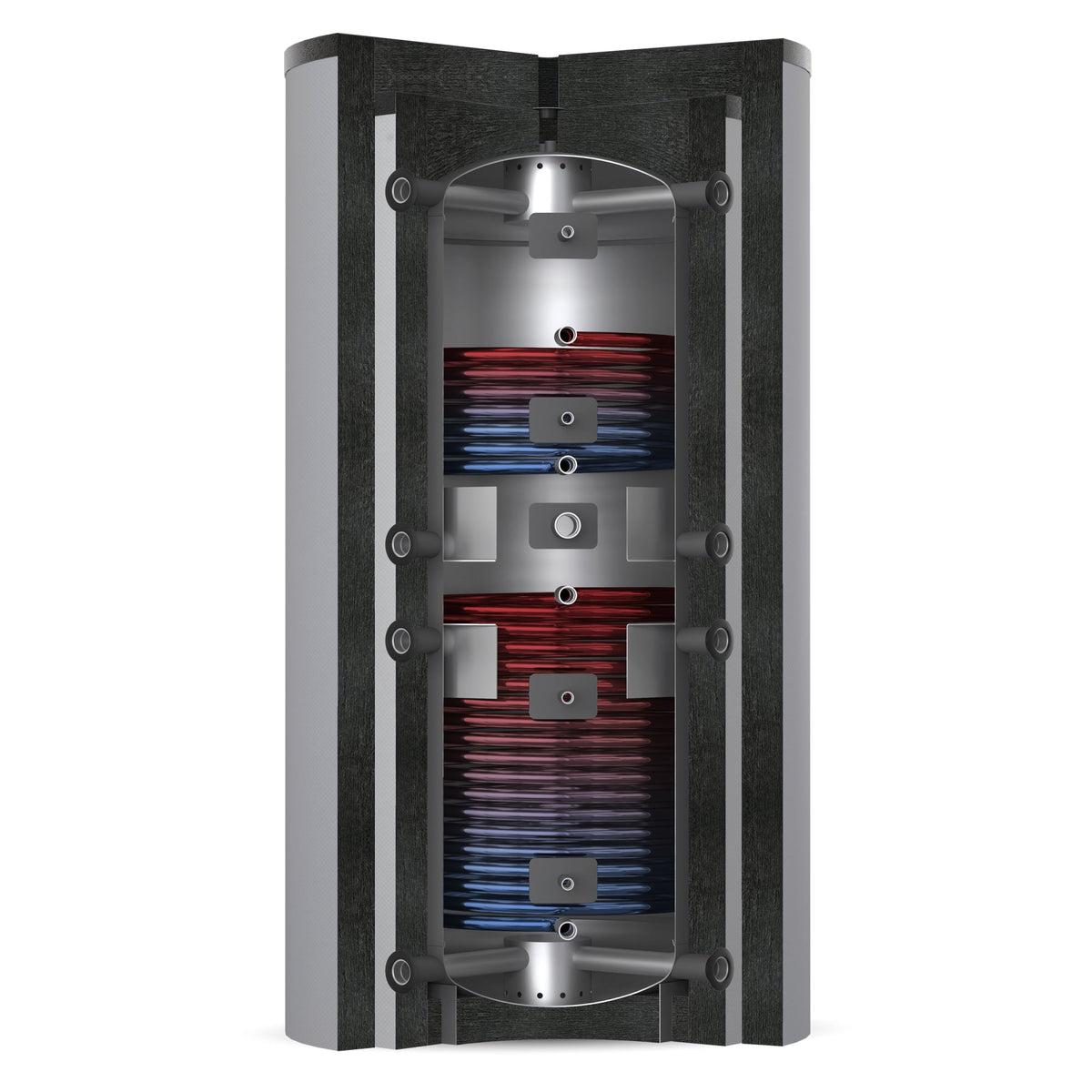

Solarbayer Schichtleit-Pufferspeicher SLS-500-2S-Plus, patentiertes SLS-System

Schichtleit-Pufferspeicher SLS-2S 500
Plus mit patentiertem thermohydrau-
lischem Schichtleitsystem (SLS).
Das SLS-System im Vor- und Rücklauf
ermöglicht eine ideale Wärmeschichtung
bei der Be- und Entladung bei
sofortiger Verfügbarkeit der Wärme.
Hierdurch erreichen Sie eine höhere
Effizienz für verschiedene Wärme-
erzeuger und Verbraucher. Zwei
integrierte großflächige Wärmetauscher
zur Zonenbeladung für eine bessere
Effizienz der Solaranlage. Zusätzliche
Anschlüsse im mittleren Bereich mit
Prallblechen für mehr Flexibilität.
Zahlreiche Anschlüsse für Sensoren,
Thermometer und einen Elektroheizstab
vorhanden. Doppelte Brandschutz-
Vliesdämmung ISO-B1-PLUS mit 220mm
Dämmstärke aus Recyclingfasern
(Oeko-Tex® Standard 100) inkl. Boden-
dämmung für geringste Wärmeverluste.
Robuster PVC-Mantel mit Edelstahl-
Schnellverschlusssystem zur einfachen
Montage. Zur Durchdringung der zweiten
Dämmschicht empfehlen wir unsere
optional erhältlichen Stutzen-
Verlängerungen sowie das B1-Plus
Thermometerset.

Technische Daten:
Nennvolumen: 483 Liter
Material: Stahl S235JR
Korrosionsschutz außen: Grundierung
Höhe mit Dämmung: 1840 mm
Höhe ohne Dämmung: 1645 mm
Kippmaß: 1700 mm
Durchmesser ohne Dämmung: 650 mm
Durchmesser mit Dämmung: 1090 mm
Gewicht: 136 kg
Max. Betriebsdruck: 6 bar
Max. Betriebstemperatur: 95°C

Wärmetauscher (Heizung/Solar):
Heizfläche oben: 0,9 m²
Heizfläche unten: 3,0 m²
Inhalt oben: 5,5 Liter
Inhalt unten: 18,7 Liter
Max. Betriebsdruck: 10 bar
Max. Betriebstemperatur: 110°C

Anschlüsse:
Heizung: 8x DN40 (1 1/2" IG)
E-Heizung*: 1x DN40 (1 1/2" IG)
*max. Einbaulänge Heizstab: 700 mm
Entlüftung: 1x DN40 (1 1/2" IG)
Fühler (oben): 1x DN15 (1/2" IG)
Fühler: 4x DN15 (1/2" IG)
Wärmetauscher: 4x DN25 (1" IG)
Anordnung Anschlüsse im 90 Grad Winkel

Wärmedämmung:
Material: Polyesterfaservlies
Lambda λ: 0,0368 W/mK
Dämmstärke: 220 mm +/- 10%
Schutzmantel: PVC-Folie in Grau
Brandschutzklasse nach DIN 4102
gesamtes Dämmbauteil: B1
Bereitschaftswärmeaufwand nach
DIN EN 12897:2020-05: 1,36 kWh/24h
Warmhalteverlust: 57 W
Energieeffizienzklasse: A GPSR:
