Solarbayer Röhrenkollektor CPC 18 Nero SLS-2200-S-Plus, patentiertes SLS-System

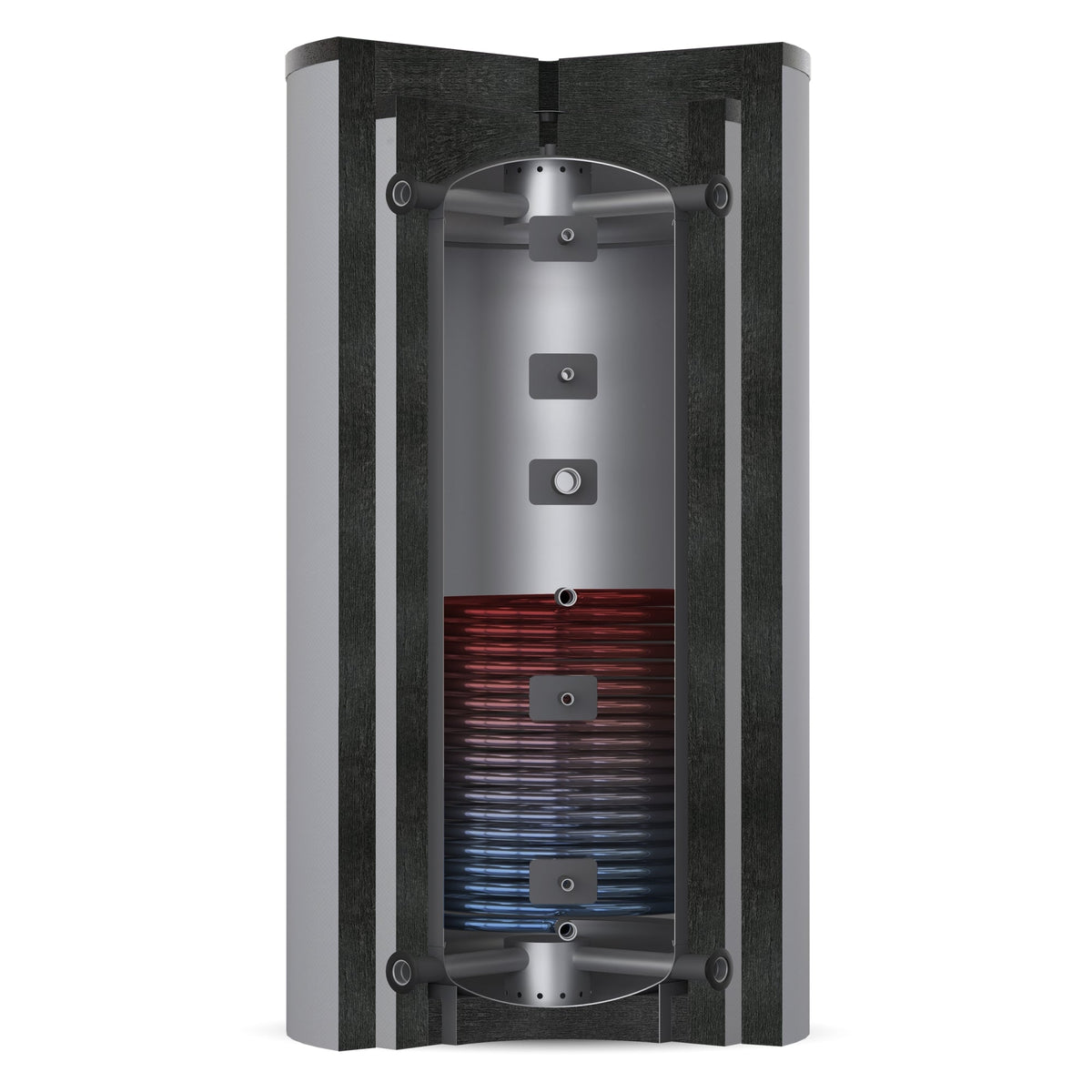

Schichtleit-Pufferspeicher SLS-S 2200
Plus mit patentiertem thermohydrau-
lischem Schichtleitsystem (SLS).
Das SLS-System im Vor- und Rücklauf
ermöglicht eine ideale Wärmeschichtung
bei der Be- und Entladung bei
sofortiger Verfügbarkeit der Wärme.
Hierdurch erreichen Sie eine höhere
Effizienz für verschiedene Wärme-
erzeuger und Verbraucher. Der
integrierte großflächige Wärmetauscher
ermöglicht den Anschluss einer
Solaranlage. Zahlreiche Anschlüsse für
Sensoren, Thermometer und einen
Elektroheizstab vorhanden. Doppelte
Brandschutz-Vliesdämmung ISO-B1-PLUS
mit 220mm Dämmstärke aus Recycling-
fasern (Oeko-Tex® Standard 100) inkl.
Bodendämmung für geringste Wärme-
verluste. Robuster PVC-Mantel mit
Edelstahl-Schnellverschlusssystem zur
einfachen Montage. Zur Durchdringung
der zweiten Dämmschicht empfehlen wir
unsere optional erhältlichen Stutzen-
Verlängerungen sowie das B1-Plus
Thermometerset.

Technische Daten:
Nennvolumen: 2183 Liter
Material: Stahl S235JR
Korrosionsschutz außen: Grundierung
Höhe mit Dämmung: 2290 mm
Höhe ohne Dämmung: 2095 mm
Kippmaß: 2300 mm
Durchmesser ohne Dämmung: 1250 mm
Durchmesser mit Dämmung: 1690 mm
Gewicht: 309 kg
Max. Betriebsdruck: 6 bar
Max. Betriebstemperatur: 95°C

Wärmetauscher (Heizung/Solar):
Heizfläche: 5,0 m²
Inhalt: 30,6 Liter
Max. Betriebsdruck: 10 bar
Max. Betriebstemperatur: 110°C

Anschlüsse:
Heizung: 4x DN 50 (2" IG)
E-Heizung*: 1x DN40 (1 1/2" IG)
*max. Einbaulänge Heizstab: 1300 mm
Entlüftung: 1x DN40 (1 1/2" IG)
Fühler (oben): 1x DN15 (1/2" IG)
Fühler: 4x DN15 (1/2" IG)
Wärmetauscher: 2x DN25 (1" IG)
Anordnung Anschlüsse im 90 Grad Winkel

Wärmedämmung:
Material: Polyesterfaservlies
Lambda λ: 0,0368 W/mK
Dämmstärke: 220 mm +/- 10%
Schutzmantel: PVC-Folie in Grau
Brandschutzklasse nach DIN 4102
gesamtes Dämmbauteil: B1
Bereitschaftswärmeaufwand nach
DIN EN 12897:2020-05: 2,59 kWh/24h
Warmhalteverlust: 108 W GPSR:
