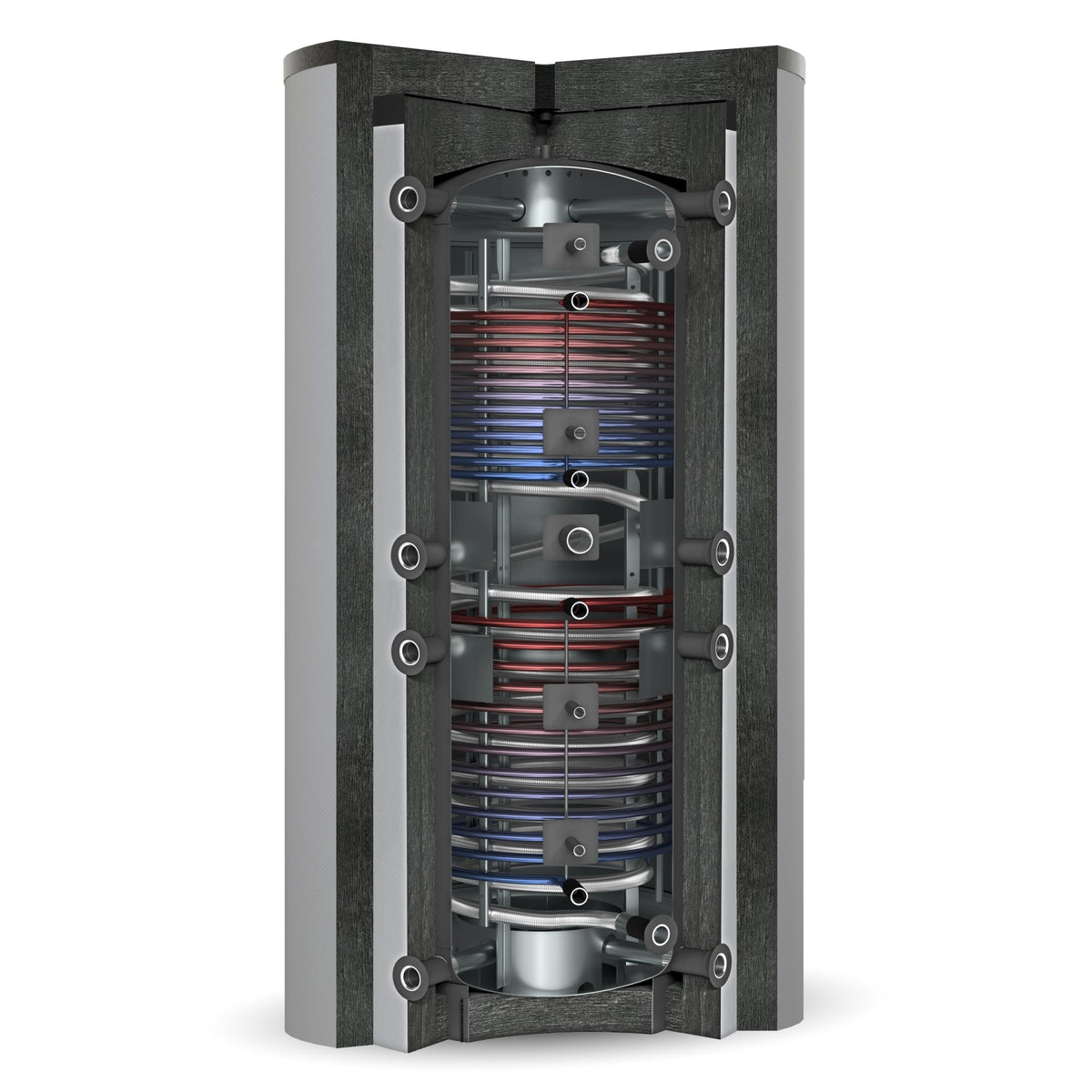

Solarbayer Hygiene-Schichtladespeicher HSK-SLS-2200-Plus, Edelstahlwellrohr

Hygiene-Schichten-Kombispeicher HSK-SLS
2200 Plus, die universelle Heizzentrale
mit großflächigem XXL-Edelstahlwellrohr
für eine hohe Warmwasser-Schüttleistung
zur legionellensicheren Warmwasser-
bereitung. Zwei großflächige Ovalrohr-
wärmetauscher zur Zonenbeladung für
eine bessere Effizienz der Solaranlage.
Das patentierte thermohydraulische
Schichtleitsystem "SLS" im Vor- und
Rücklauf ermöglicht eine ideale
Wärmeschichtung bei der Be- und
Entladung bei sofortiger Verfügbarkeit
der Wärme. Hierdurch erreichen Sie eine
höhere Effizienz für verschiedene
Wärmeerzeuger und Verbraucher.
Zusätzliche Anschlüsse im mittleren
Bereich mit Prallblechen für mehr
Flexibilität. Zahlreiche Anschlüsse für
Sensoren, Thermometer und einen
Elektroheizstab vorhanden. Doppelte
Brandschutz-Vliesdämmung ISO-B1-PLUS
mit 220mm Dämmstärke aus Recycling-
fasern (Oeko-Tex® Standard 100) inkl.
Bodendämmung für geringste Wärme-
verluste. Robuster PVC-Mantel mit
Edelstahl-Schnellverschlusssystem zur
einfachen Montage. Zur Durchdringung
der zweiten Dämmschicht empfehlen wir
unsere optional erhältlichen Stutzen-
Verlängerungen sowie das B1-Plus
Thermometerset.

Technische Daten:
Nennvolumen: 2176 Liter
Material: Stahl S235JR
Korrosionsschutz außen: Grundierung
Höhe mit Dämmung: 2290 mm
Höhe ohne Dämmung: 2095 mm
Kippmaß: 2300 mm
Durchmesser ohne Dämmung: 1250 mm
Durchmesser mit Dämmung: 1690 mm
Gewicht: 413 kg
Max. Betriebsdruck: 6 bar
Max. Betriebstemperatur: 95°C

Wärmetauscher (Wellrohr):
Heizfläche: 10,4 m²
Volumen: 63 Liter
Material: Edelstahl 1.4404, DVGW
Durchmesser: 48 mm
Max. Betriebsdruck: 8 bar
Max. Betriebstemperatur: 95°C

Wärmetauscher (Heizung/Solar):
Heizfläche oben: 4,2 m²
Heizfläche unten: 5,5 m²
Inhalt oben: 19,1 Liter
Inhalt unten: 25,1 Liter
Max. Betriebsdruck: 10 bar
Max. Betriebstemperatur: 110°C

Anschlüsse:
Heizung: 4x DN50 (2" IG)
Heizung: 4x DN40 (1 1/2" IG)
E-Heizung*: 1x DN40 (1 1/2" IG)
*max. Einbaulänge Heizstab: 850 mm
Entlüftung: 1x DN40 (1 1/2" IG)
Fühler (oben): 1x DN15 (1/2" IG)
Fühler: 4x DN15 (1/2" IG)
Trinkwasser: 2x DN32 (1 1/4" IG)
Wärmetauscher: 4x DN25 (1" IG)
Anordnung Anschlüsse im 90 Grad Winkel

Wärmedämmung:
Material: Polyesterfaservlies
Lambda λ: 0,0368 W/mK
Dämmstärke: 220 mm +/- 10%
Schutzmantel: PVC-Folie in Grau
Brandschutzklasse nach DIN 4102
gesamtes Dämmbauteil: B1
Bereitschaftswärmeaufwand nach
DIN EN 12897:2020-05: 2,65 kWh/24h
Warmhalteverlust: 110 W GPSR:
