Sunex FISH S2 200 X Solar-Warmwasserspeicher 200 Liter

Produktüberblick & Einsatzbereich

Der Sunex FISH S2 200 X ist ein stehender Solar-Warmwasserspeicher mit 200 Liter Nenninhalt zur Erwärmung und Bevorratung von Trinkwarmwasser. Zwei voneinander unabhängige Glattrohr-Wärmetauscher ermöglichen die hydraulisch getrennte Einbindung von zwei Wärmequellen, beispielsweise einer Solarthermieanlage und einem Heizkessel oder einem anderen geeigneten Wärmeerzeuger.

Mit einem Außendurchmesser von 607 mm und einer Höhe von 1.306 mm bietet der Speicher eine kompakte Grundfläche für Heizungs- und Technikräume. Das ErP-Speichervolumen beträgt 196 Liter.

Technik & Ausstattung

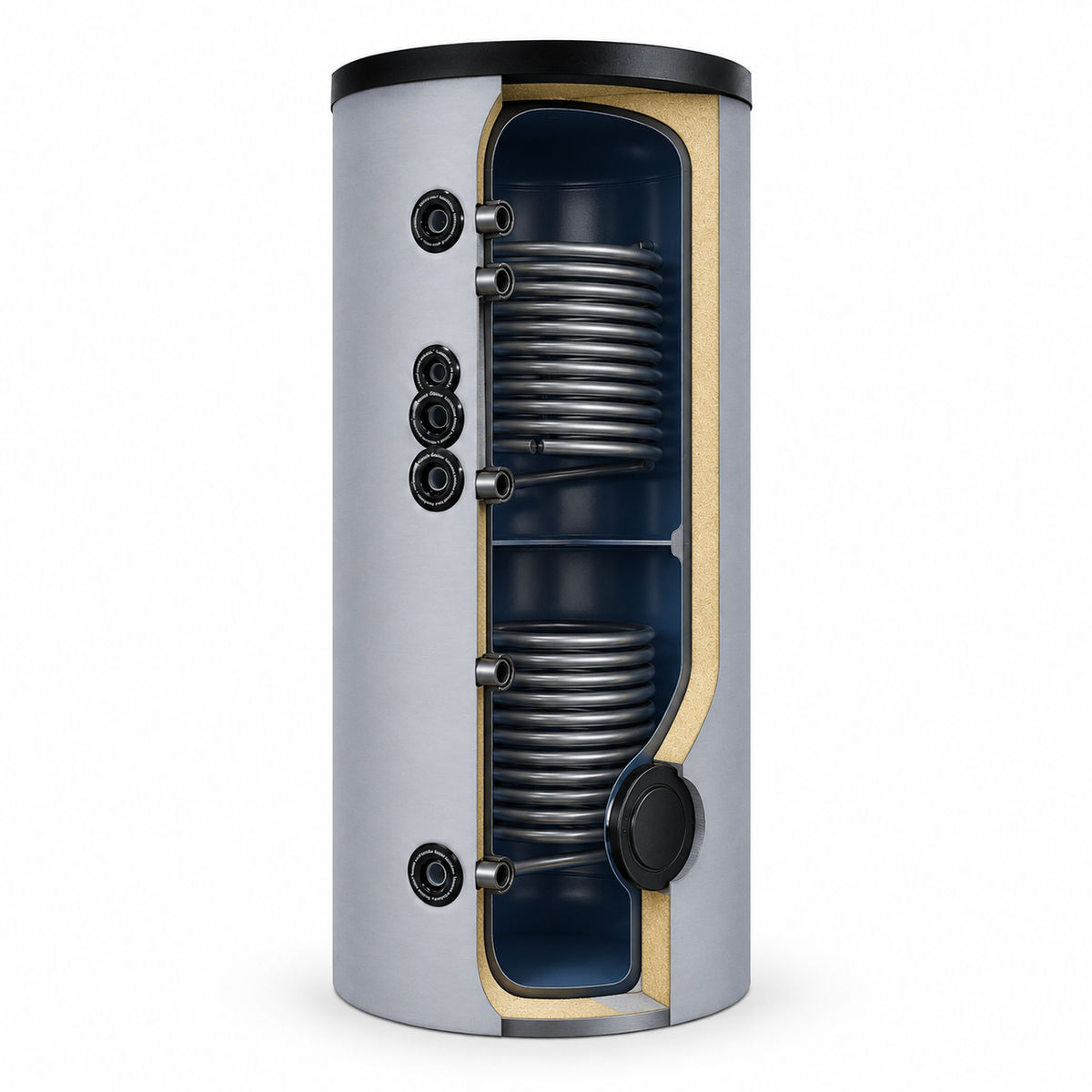

Der Trinkwasserbehälter besteht aus emailliertem Stahl S235JR. Die Emaillebeschichtung und zwei Magnesiumanoden unterstützen den Korrosionsschutz der trinkwasserberührten Speicherflächen. Die beiden Glattrohr-Wärmetauscher bestehen bei dieser Ausführung aus Stahl P235GH.

Der untere Wärmetauscher besitzt eine Übertragungsfläche von 0,9 m² und erreicht unter definierten Prüfbedingungen eine Dauerleistung von 31 kW. Der obere Wärmetauscher verfügt über 0,6 m² Übertragungsfläche und eine Dauerleistung von 22 kW. Die tatsächlich erreichbare Wärmeübertragung hängt von den Systemtemperaturen, Volumenströmen und der hydraulischen Auslegung ab.

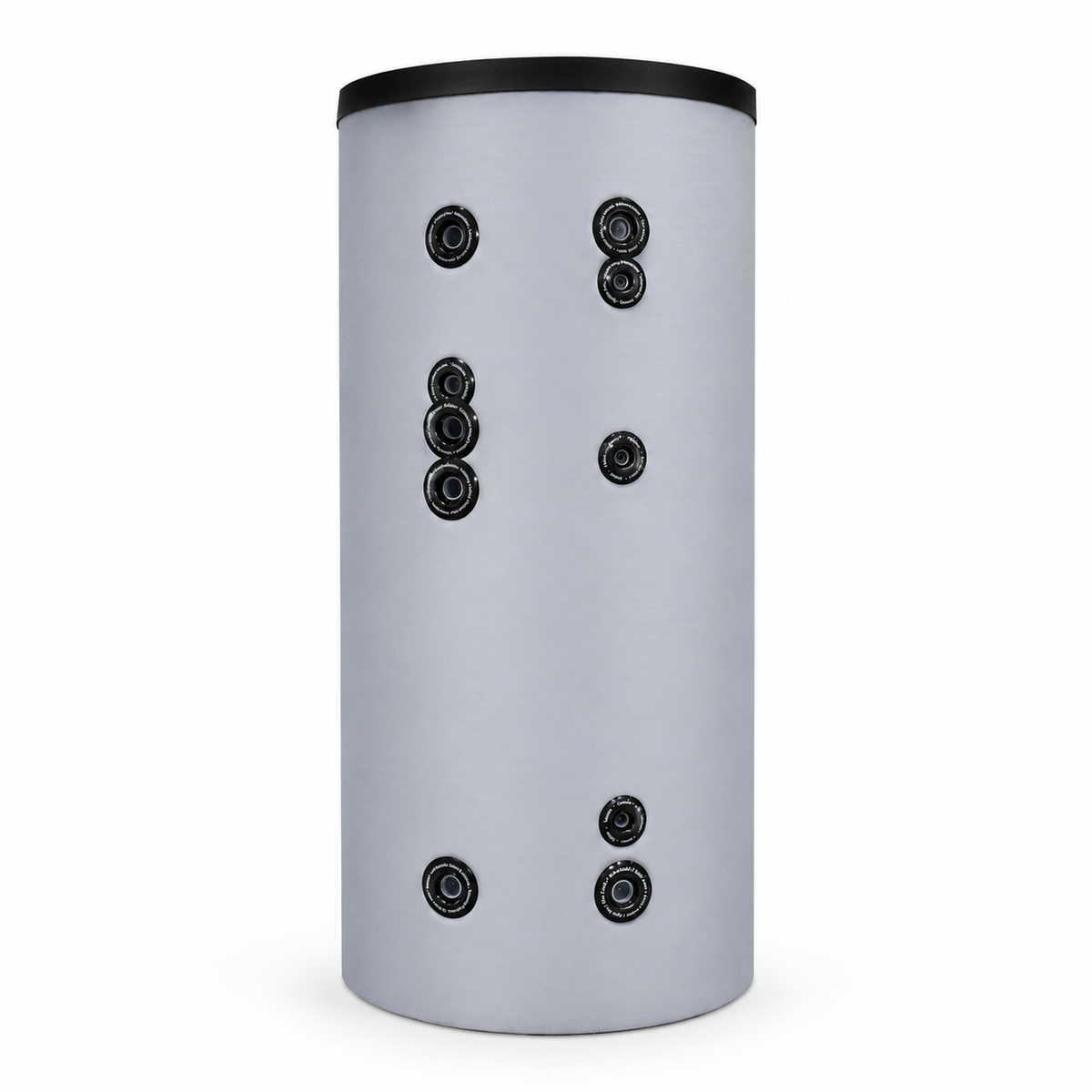

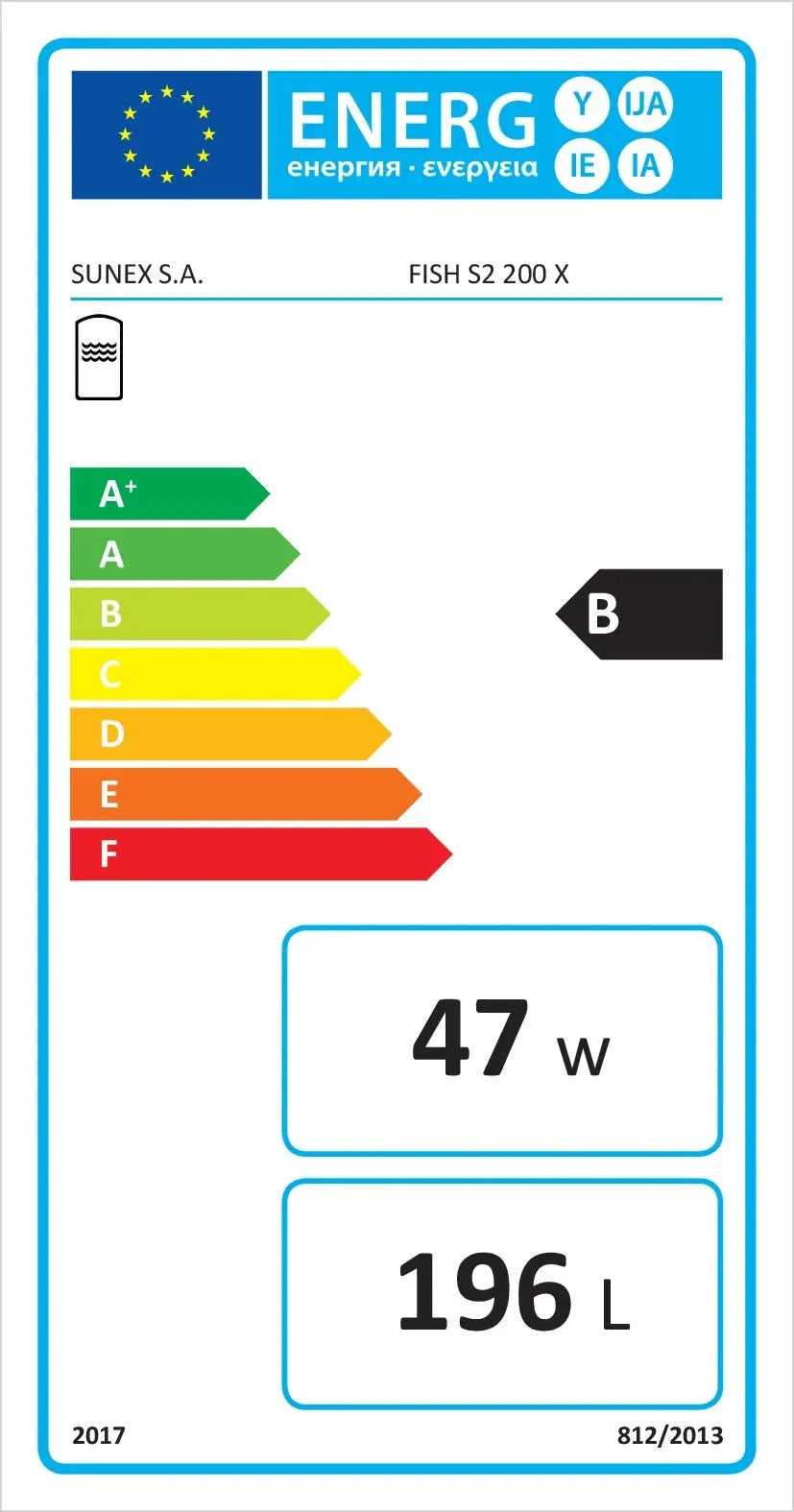

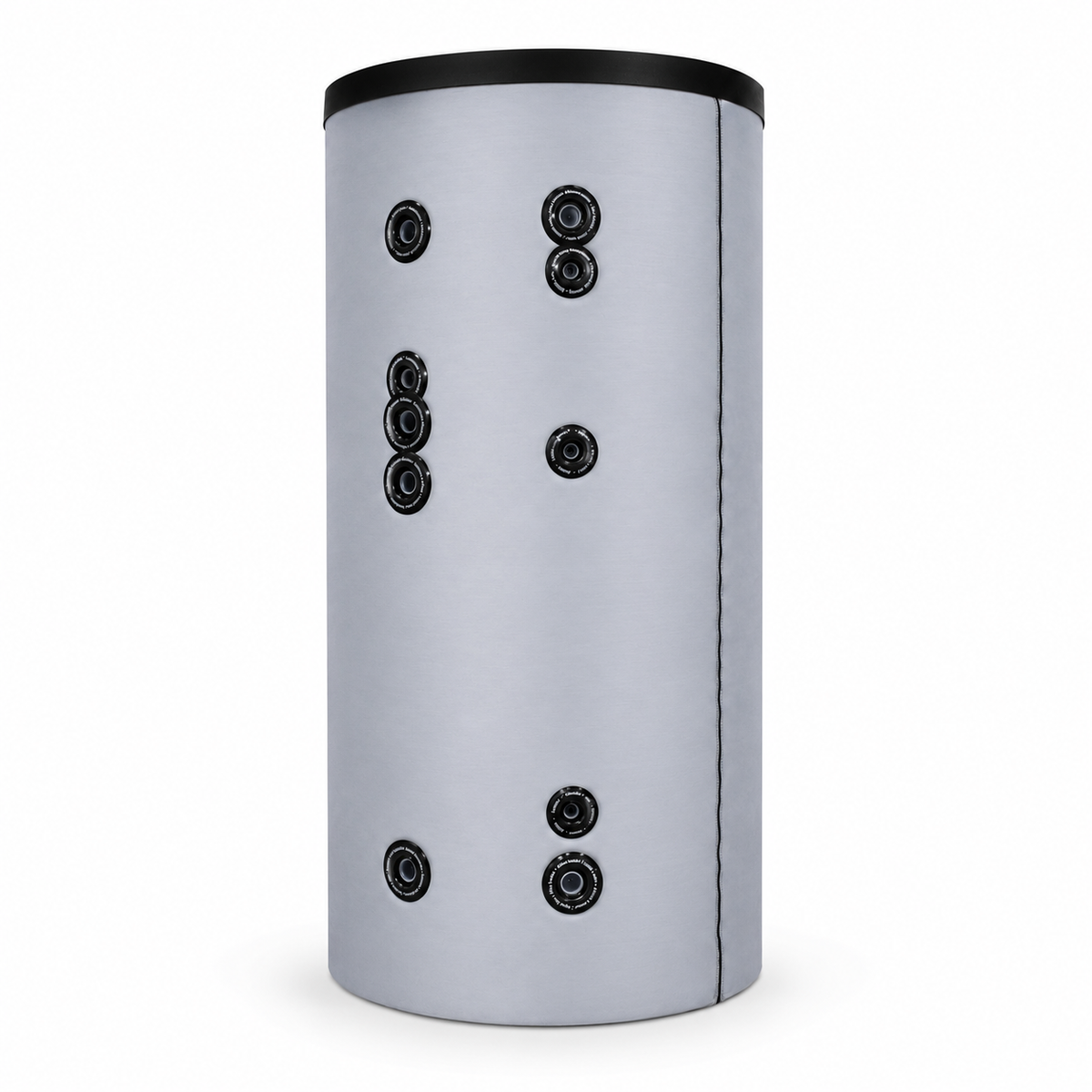

Zur Ausstattung gehören eine Revisionsöffnung, ein Zirkulationsanschluss, mehrere Tauchhülsen für Temperaturfühler, ein Thermometeranschluss sowie Anschlüsse für einen optionalen Elektroheizstab. Die fest integrierte 50-mm-PUR-Hartschaumdämmung reduziert die Wärmeabgabe an den Aufstellraum. Der Speicher erreicht die Energieeffizienzklasse B bei einem Stillstandsverlust von 47 W.

Vorteile im Alltag

Die getrennten Wärmetauscher schaffen eine flexible Grundlage für bivalente Warmwasseranlagen. Der untere Wärmetauscher kann beispielsweise Solarwärme aufnehmen, während der obere Wärmetauscher die Nachheizung über eine zweite Wärmequelle übernimmt.

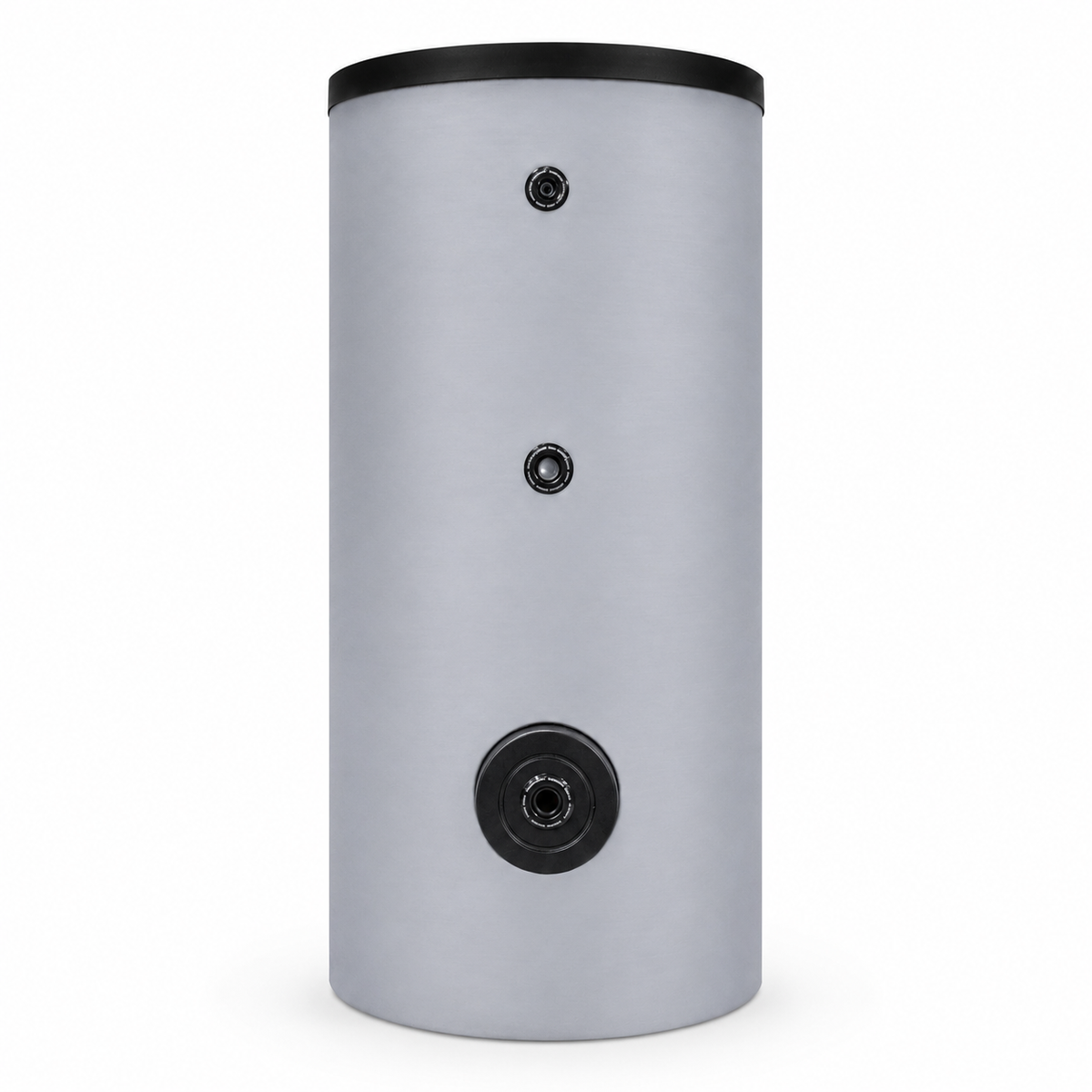

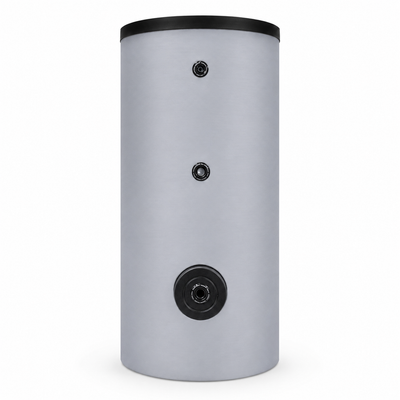

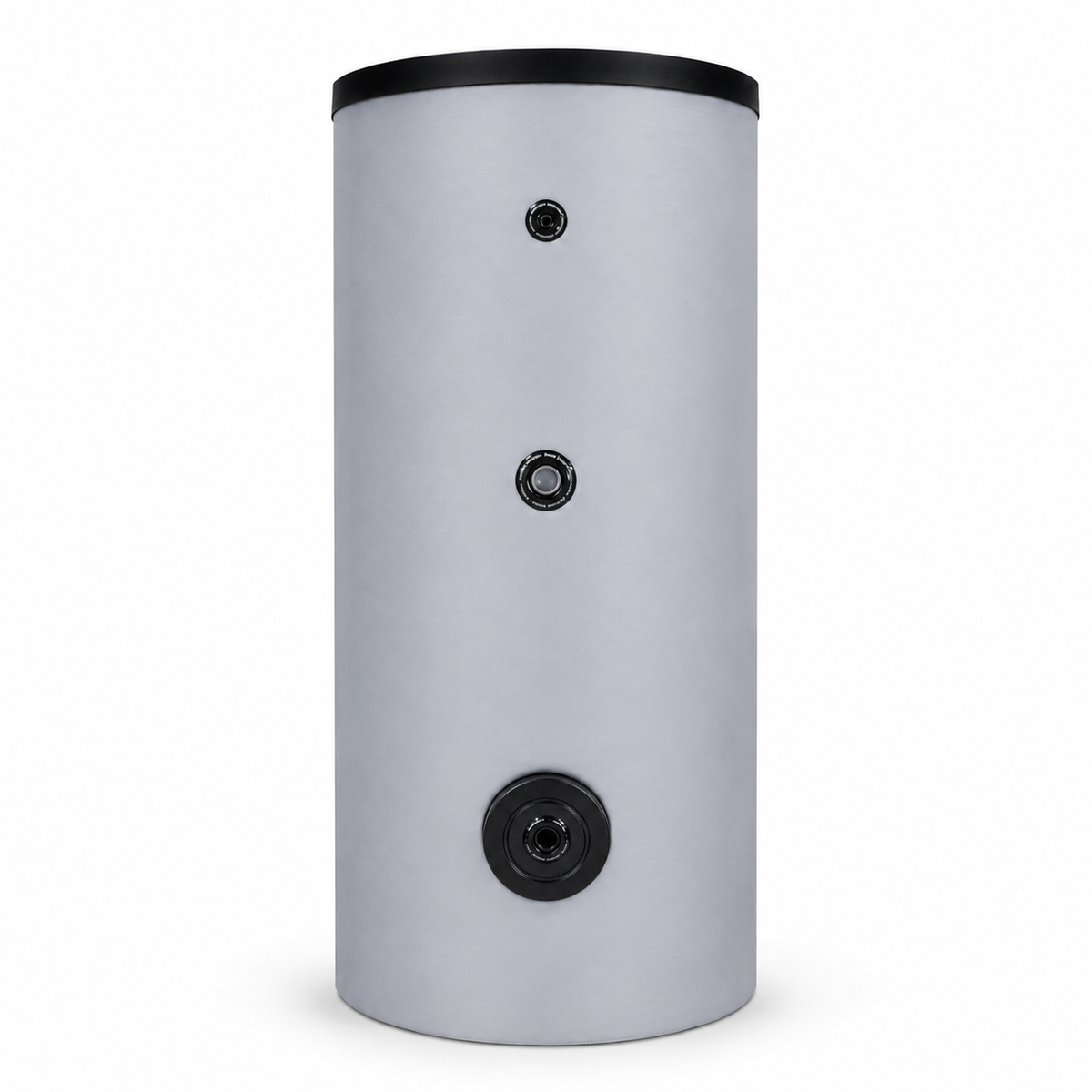

Die Revisionsöffnung erleichtert die Kontrolle und Reinigung des Speicherinneren. Mehrere Fühlerpositionen unterstützen eine an das jeweilige Anlagenkonzept angepasste Temperaturerfassung und Regelung.

Systemintegration & Kompatibilität

Der Sunex FISH S2 200 X eignet sich für geschlossene Trinkwarmwasseranlagen, in denen Solarthermie mit einem Heizkessel, einer Holzheizung oder einer anderen geeigneten Wärmequelle kombiniert werden soll. Eine Anbindung an eine Wärmepumpe ist möglich, sofern Wärmetauscherfläche, Übertragungsleistung, Volumenstrom und erforderliche Warmwassertemperatur zur vorgesehenen Wärmepumpe passen.

Für die elektrische Zusatzheizung sind Anschlüsse mit 1 1/2 Zoll vorhanden. Elektroheizstab, Sicherheitsgruppe, Trinkwasser-Ausdehnungsgefäß, Pumpen, Regelung und weitere Systemkomponenten sind objektspezifisch auszuwählen.

Montage

Der Speicher ist ausschließlich senkrecht in einem trockenen und frostfreien Raum auf einem ebenen, dauerhaft tragfähigen Untergrund aufzustellen. Für die Montage, den Anschluss und spätere Wartungsarbeiten muss ausreichend Freiraum an Revisionsöffnung, Magnesiumanoden und Anschlussstutzen eingeplant werden.

Montage, hydraulischer Anschluss und Inbetriebnahme dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen. Trinkwasserseitig sind ein Sicherheitsventil mit 6 bar Ansprechdruck, ein geeignetes Trinkwasser-Ausdehnungsgefäß und bei einem Versorgungsdruck über 6 bar ein Druckminderer vorzusehen.

Hinweise

Der Speicher muss vollständig mit Wasser gefüllt und entlüftet sein, bevor die Wärmetauscher oder ein optionaler Elektroheizstab in Betrieb genommen werden. Zwischen Sicherheitsventil und Kaltwassereintritt darf keine Absperrarmatur eingebaut werden.

Die Magnesiumanoden, das Sicherheitsventil, die Dichtheit und der Zustand des Speichers sind regelmäßig zu kontrollieren. Die konkrete Speichergröße, hydraulische Einbindung und Temperaturregelung müssen passend zum Warmwasserbedarf und zum angeschlossenen Wärmeerzeuger geplant werden.

Lieferumfang

• Sunex FISH S2 200 X Solar-Warmwasserspeicher mit fest integrierter PUR-Dämmung und grauem PVC-Außenmantel
