Sunex FISH S2 400 X Solar-Warmwasserspeicher 400 Liter

Produktüberblick & Einsatzbereich

Der Sunex FISH S2 400 X ist ein stehender Solar-Warmwasserspeicher mit 400 Liter Nenninhalt zur zentralen Erwärmung und Bevorratung von Trinkwarmwasser. Zwei voneinander unabhängige Glattrohr-Wärmetauscher ermöglichen die hydraulisch getrennte Einbindung von zwei Wärmequellen, beispielsweise einer Solarthermieanlage und einem Heizkessel, einer Holzheizung, einer Wärmepumpe oder einem anderen geeigneten Wärmeerzeuger.

Die Ausführung eignet sich für bivalente Warmwasseranlagen mit erhöhtem Speichervolumen. Das für die Energiekennzeichnung ausgewiesene Speichervolumen beträgt 392 Liter.

Technik & Ausstattung

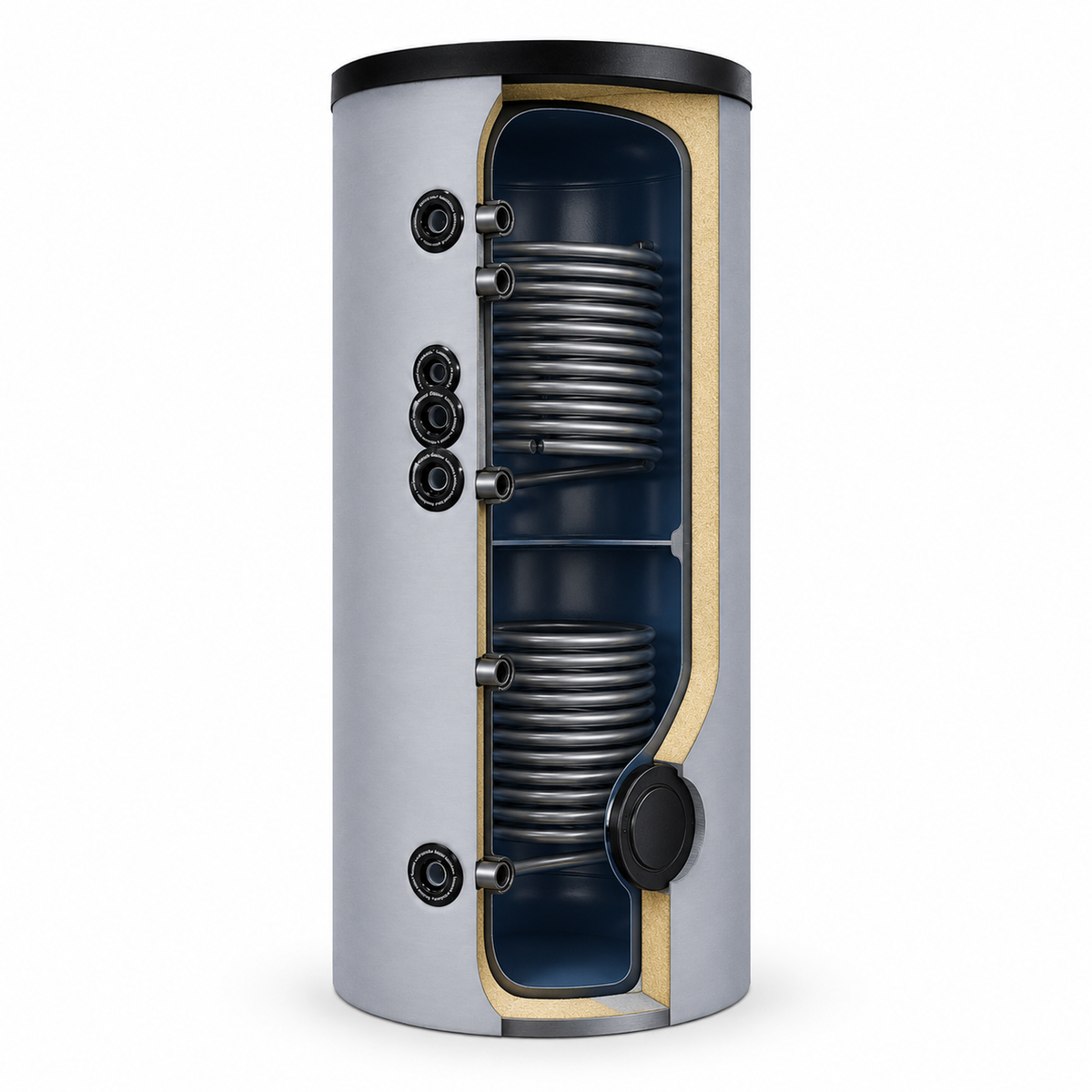

Der Trinkwasserbehälter besteht aus Stahl S235JR und ist auf der Innenseite emailliert. Zwei Magnesiumanoden ergänzen den Korrosionsschutz. Die beiden hydraulisch getrennten Glattrohr-Wärmetauscher bestehen bei dieser Ausführung aus Stahl P235GH.

Der untere Wärmetauscher besitzt eine Übertragungsfläche von 1,6 m² und erreicht unter definierten Prüfbedingungen eine Dauerleistung von 50 kW. Der obere Wärmetauscher verfügt über 1,0 m² Übertragungsfläche und eine Dauerleistung von 34 kW. Die tatsächlich erreichbare Wärmeübertragung hängt von Temperaturen, Volumenströmen und der hydraulischen Auslegung der angeschlossenen Anlage ab.

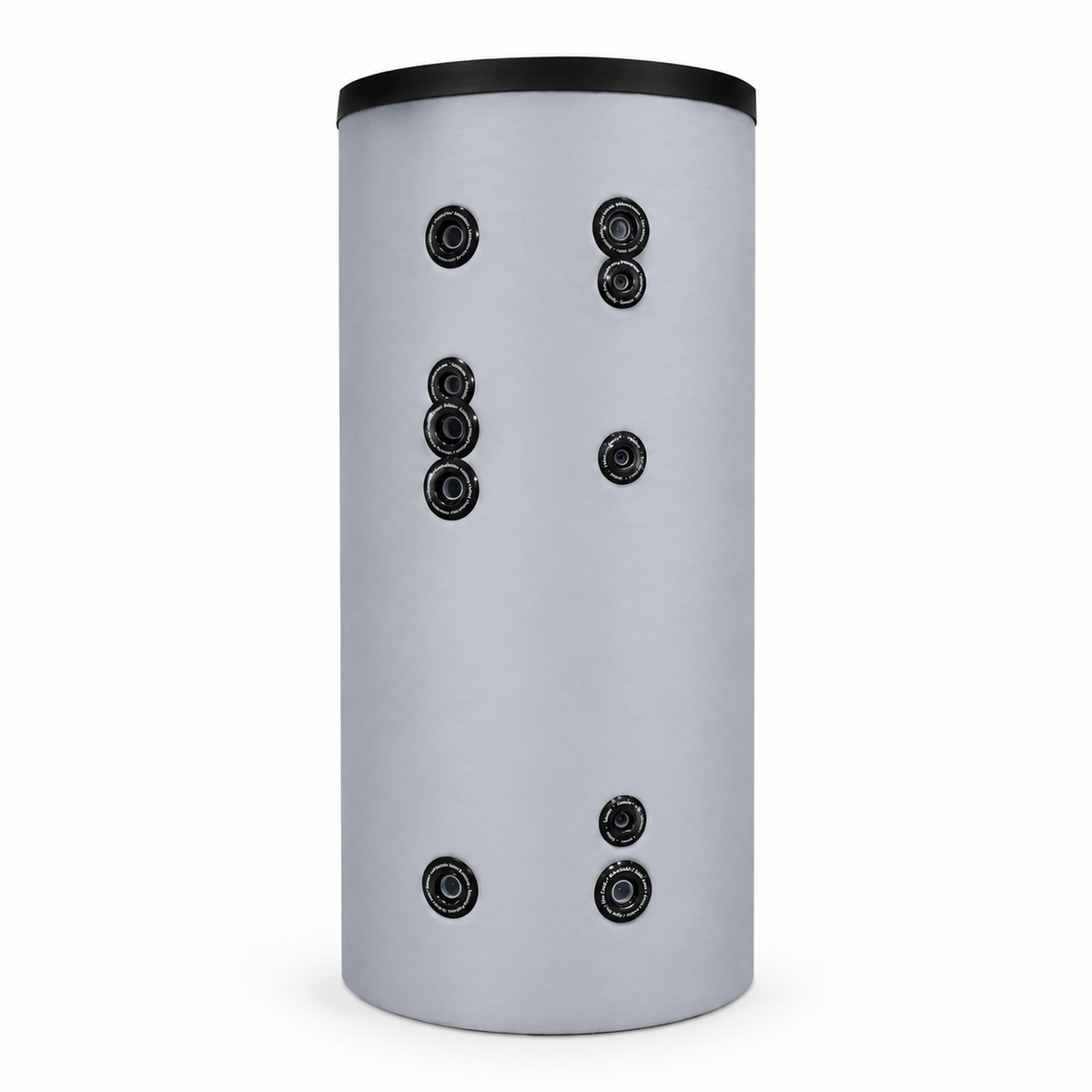

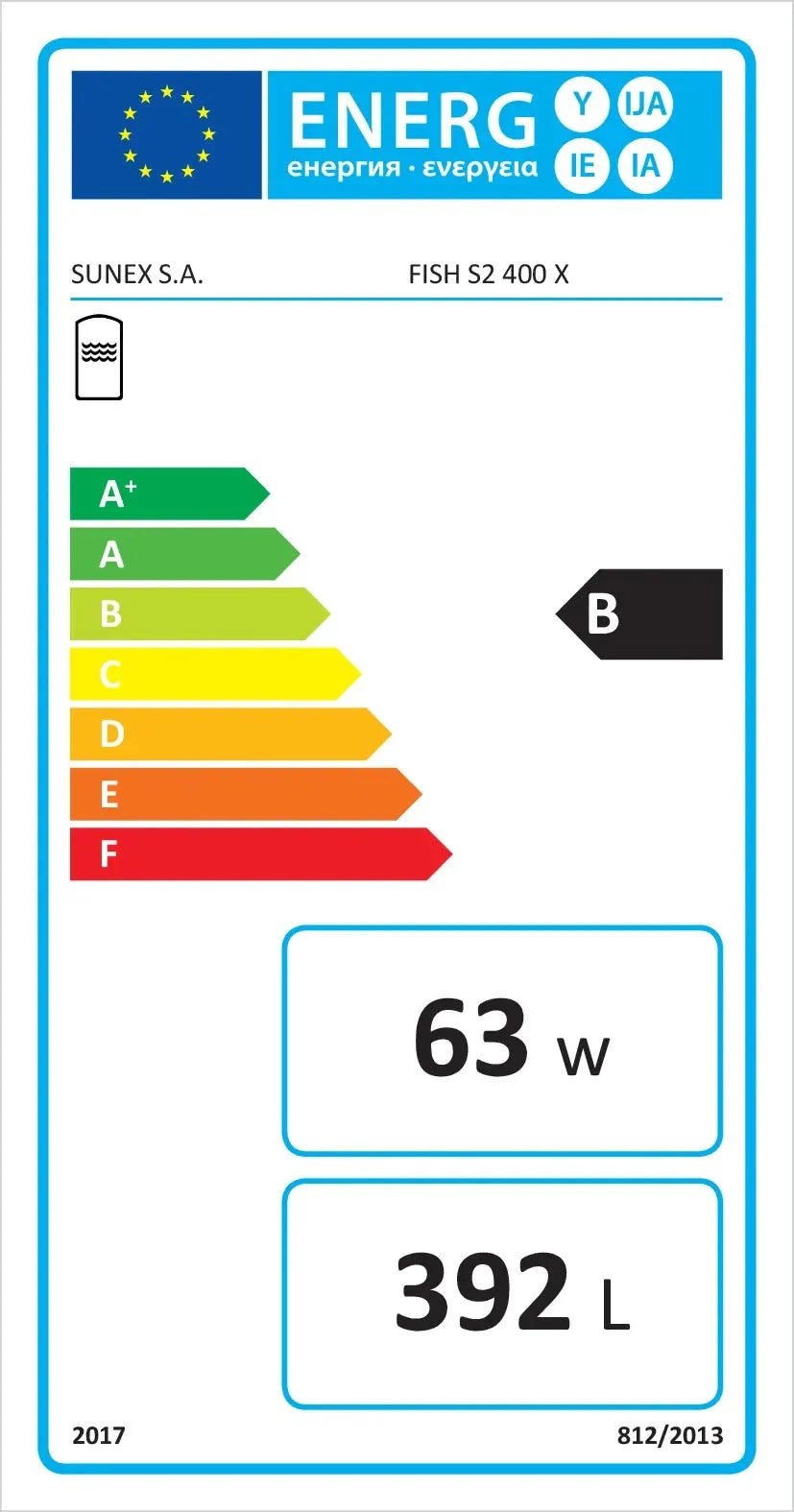

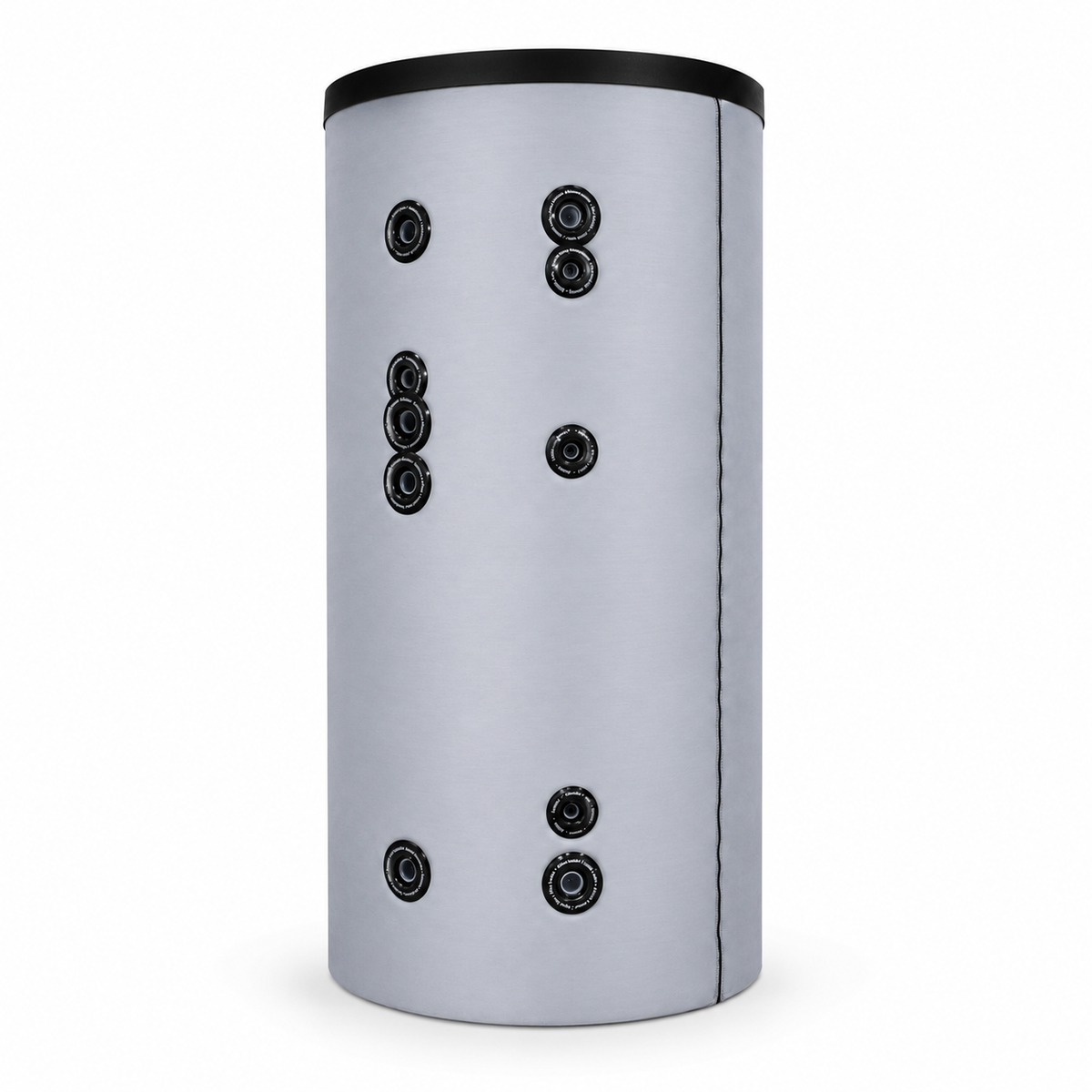

Zur Ausstattung gehören eine Revisionsöffnung, ein Zirkulationsanschluss, mehrere Tauchhülsen für Temperaturfühler, ein Thermometeranschluss sowie Anschlüsse für einen optionalen Elektroheizstab. Die fest integrierte 50-mm-PUR-Hartschaumdämmung reduziert die Wärmeabgabe an den Aufstellraum. Der Speicher erreicht die Energieeffizienzklasse B bei einem Stillstandsverlust von 63 W.

Vorteile im Alltag

Die beiden getrennten Wärmetauscher schaffen eine flexible Grundlage für Anlagen mit regenerativer und konventioneller Wärmeerzeugung. Der untere Wärmetauscher kann beispielsweise Solarwärme aufnehmen, während der obere Wärmetauscher die Nachheizung über eine zweite Wärmequelle übernimmt.

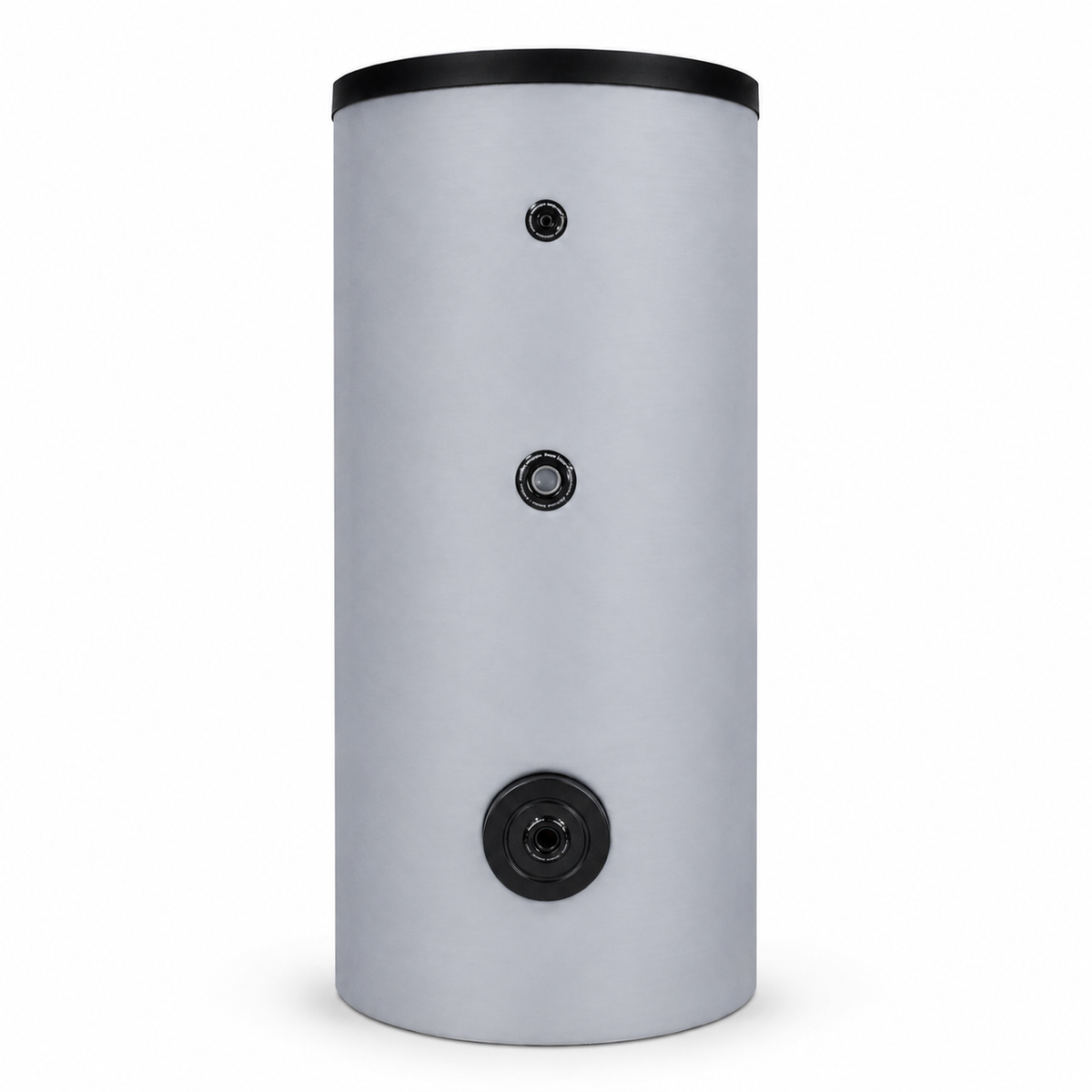

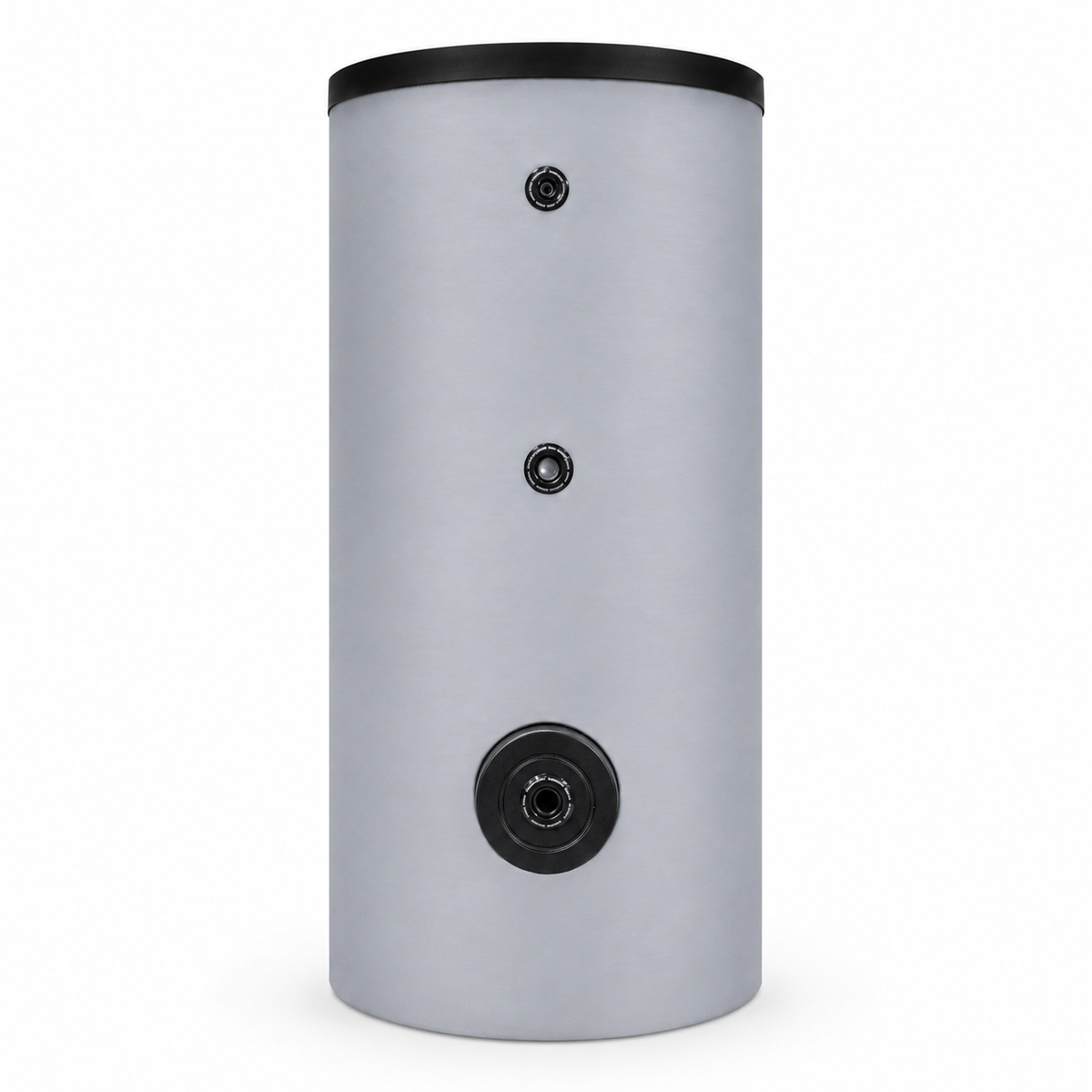

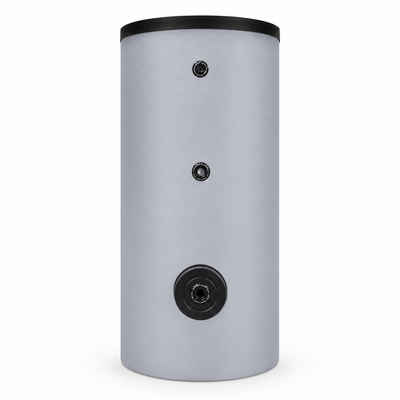

Die Revisionsöffnung erleichtert Kontroll-, Reinigungs- und Wartungsarbeiten am Speicherinneren. Mehrere Fühlerpositionen unterstützen eine auf das jeweilige Anlagenkonzept abgestimmte Temperaturerfassung und Regelung.

Systemintegration & Kompatibilität

Der Sunex FISH S2 400 X ist für geschlossene Trinkwarmwasseranlagen mit zwei getrennt einzubindenden Wärmequellen vorgesehen. Neben Solarthermie können geeignete Heizkessel, Holzheizungen oder Wärmepumpen angebunden werden. Bei einer Wärmepumpe müssen Wärmetauscherfläche, Übertragungsleistung, Temperaturniveau und Volumenstrom zur vorgesehenen Anlage passen.

Für die elektrische Zusatzheizung stehen Anschlüsse mit 1 1/2 Zoll zur Verfügung. Elektroheizstab, Sicherheitsgruppe, Trinkwasser-Ausdehnungsgefäß, Pumpen, Regelung und weitere Systemkomponenten sind passend zur jeweiligen Anlagenplanung auszuwählen.

Montage

Der Speicher ist ausschließlich senkrecht in einem trockenen und frostfreien Raum auf einem ebenen, dauerhaft tragfähigen Untergrund aufzustellen. Der Aufstellort muss das Gewicht des vollständig gefüllten Speichers einschließlich Armaturen und Rohrleitungen sicher aufnehmen können.

Montage, hydraulischer Anschluss und Inbetriebnahme dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen. Für Arbeiten an Revisionsöffnung, Magnesiumanoden und Anschlussstutzen ist ausreichend Wartungsfreiraum einzuplanen.

Hinweise

Am Kaltwassereintritt ist ein Sicherheitsventil mit 6 bar Ansprechdruck zu installieren. Zwischen Sicherheitsventil und Speicher darf keine Absperrarmatur eingebaut werden. Bei einem Versorgungsdruck über 6 bar ist zusätzlich ein geeigneter Druckminderer erforderlich.

Der Speicher muss vollständig mit Wasser gefüllt und entlüftet sein, bevor die Wärmetauscher oder ein optionaler Elektroheizstab in Betrieb genommen werden. Magnesiumanoden, Sicherheitsventil, Dichtheit und Speicherzustand sind regelmäßig zu kontrollieren.

Lieferumfang

• Sunex FISH S2 400 X Solar-Warmwasserspeicher mit fest integrierter PUR-Dämmung und grauem PVC-Außenmantel
