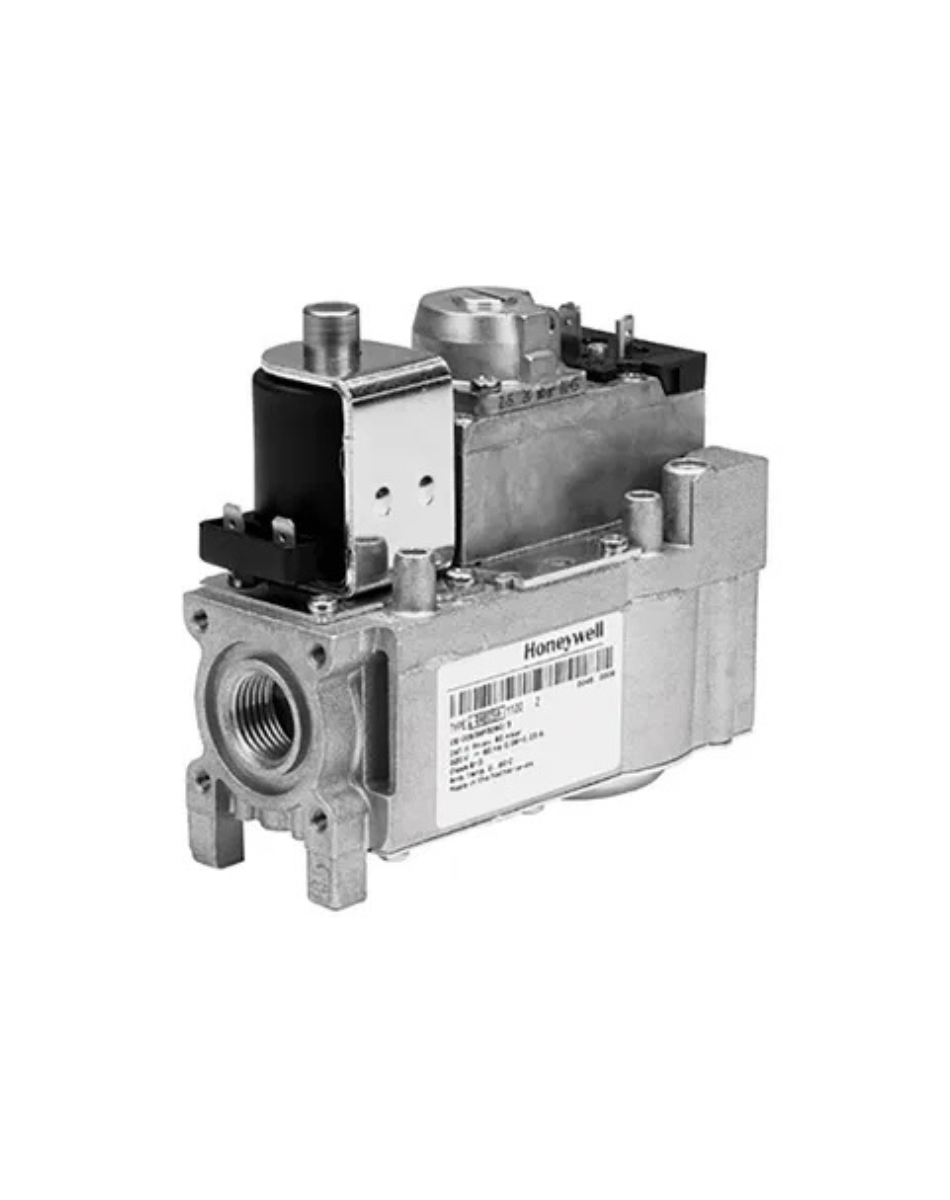

Viessmann Gaskombiregler VR 4601 A 1038 für Atola, Atola-RN, Litola und Diverse

VR46.. Gaskombinationsventile

Gaskombinationsventile der Serie VR46.. sind speziell für automatische Zündsysteme entwickelt und verfügen über zwei elektrische Ventile, die in Serie geschaltet sind:

• Erstes Ventil: Sicherheitsventil, ein automatisches EIN/AUS-Ventil der Gruppe A oder B gemäß EN 161.
• Zweites Ventil: Ein automatisches EIN/AUS-Ventil der Gruppe B, C oder J gemäß EN 161.

Diese Ventile sind geeignet für die Regelung und Überwachung von Zünd- und/oder Hauptflammen in atmosphärischen Gasbrennern von Heizgeräten, unabhängig davon, ob sie freistehend oder wandmontiert sind.

Eigenschaften:

• Entwickelt für Stadt-, Erd- und Flüssiggas (1., 2. und 3. Gasfamilie) und zugelassen nach den geltenden europäischen Normen.
• Zwei automatische EIN/AUS-Ventile für Systeme mit Direktzündung durch Zündfunken oder Glühzündung.
• Ventil mit niedriger Kapazität.

Technische Daten:

• Druckregler: Klasse B gemäß EN 88.
• Spannung: 230 V ~ 50 Hz oder 220 V ~ 60 Hz.
• Zulässige Umgebungstemperatur: 0 ... 60 °C.
• Kleinster regelbarer Durchfluss: 0,31 m³/h Luft.

Ventilanschlüsse:

Die Anschlüsse entsprechen der Biegungsstärke von Gruppe 2 nach EN 161.

• Ein- und Ausgang 1/2” ISO 7-1 Innen-Parallel-Rohrgewinde.
• Eingang 1/2” ISO 7-1 Innen-Parallel-Rohrgewinde, Ausgang Ø 18,6 mm.
• Eingang Ø 18,6 mm, Ausgang 1/2” ISO 7-1 Innen-Parallel-Rohrgewinde.
• Ein- und Ausgang Ø 18,6 mm.
• Eingang 1/2” ISO 7-1 Innen-Parallel-Rohrgewinde, seitlicher Ausgang Ø 14 mm.
• Ein- und Ausgang Ø 23 mm.

Alle Anschlüsse sind mit Gewindebohrungen für gerade oder winklige Flansche ausgestattet.

Zündgasanschluss (falls anwendbar):

• Ø 4 mm oder Ø 6 mm Rohr-Außendurchmesser.

Druck-Rückmeldungs-Kompensation:

Der Druckregler verfügt über eine M5-Gewindebohrung für die Druck-Rückmeldung.
