Wärmepumpenspeicher SUNEX FISH S16 300 X – 300 Liter mit 2 Wärmetauschern

Produktüberblick & Einsatzbereich

Der SUNEX FISH S16 300 X ist ein stehender, emaillierter Trinkwarmwasserspeicher mit 300 Litern Nenninhalt. Seine zwei innenliegenden Glattrohr-Wärmetauscher ermöglichen die Kombination einer Wärmepumpe mit einer zusätzlichen Wärmequelle.

Der großflächige obere Wärmetauscher ist für die Anbindung einer Wärmepumpe vorgesehen. Der untere Wärmetauscher kann beispielsweise mit einer Solarthermieanlage oder einem Heizkessel verbunden werden. Dadurch eignet sich der Speicher für Anlagenkonzepte, bei denen die Trinkwarmwasserbereitung flexibel über zwei Wärmeerzeuger erfolgen soll.

Technik & Ausstattung

Der Speicherbehälter besteht aus Stahl S235JR und ist auf der Trinkwasserseite mit einer hochwertigen Emaillebeschichtung geschützt. Zwei Magnesium-Schutzanoden unterstützen den Korrosionsschutz. Optional kann eine Titananode eingesetzt werden.

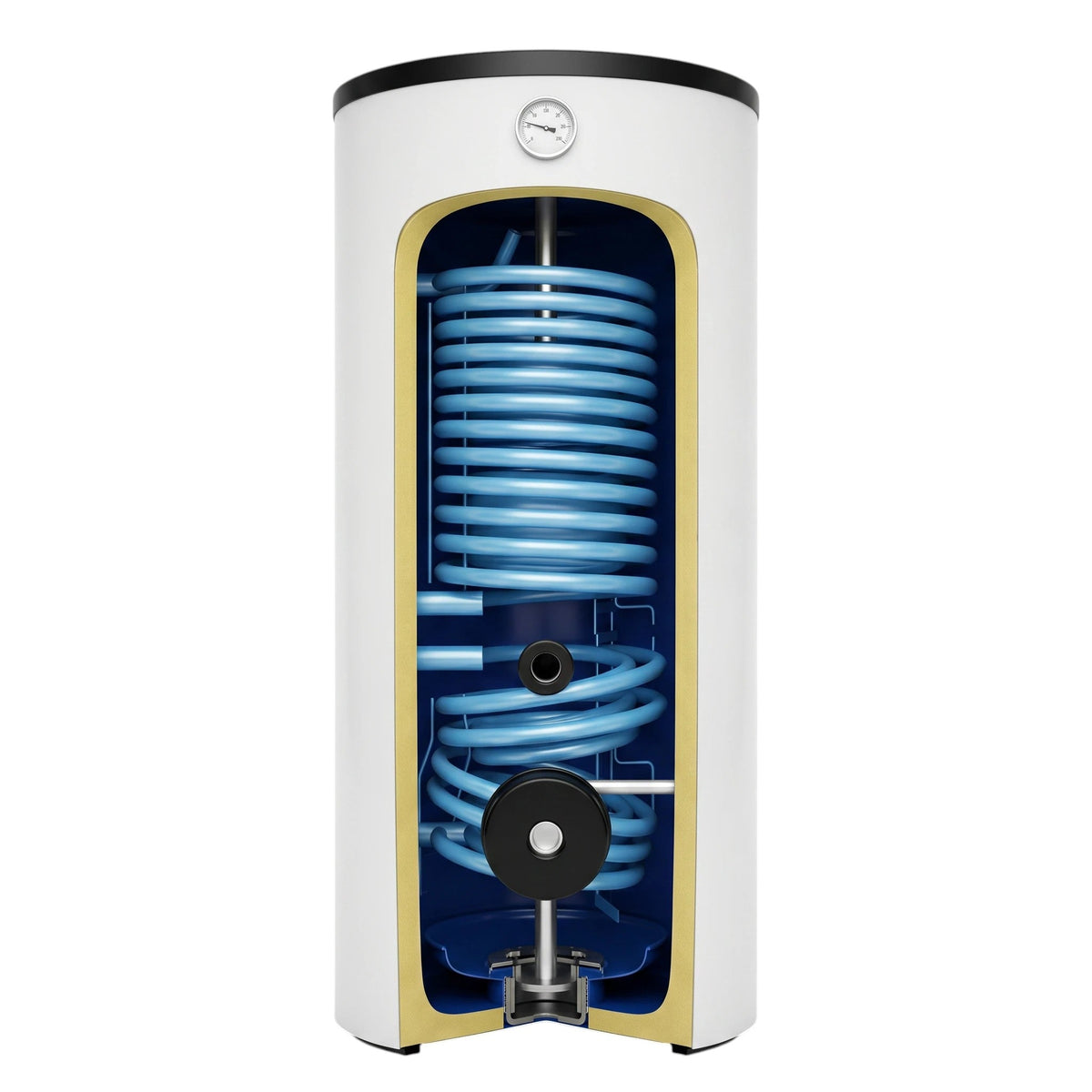

Der obere Wärmetauscher verfügt über 2,6 m² Wärmeübertragerfläche, der untere Wärmetauscher über 1,2 m². Für die Regelung stehen mehrere Fühleranschlüsse zur Verfügung. Zusätzlich besitzt der Speicher einen Zirkulationsanschluss, eine Revisionsöffnung sowie eine Muffe für einen optionalen Elektroheizstab.

Vorteile im Alltag

Die Kombination aus Wärmepumpen-Wärmetauscher und zweitem Wärmetauscher erlaubt eine bedarfsgerechte Einbindung zusätzlicher Wärmequellen. Dies kann beispielsweise die Nutzung solarer Wärme oder die Nachheizung durch einen Heizkessel ermöglichen.

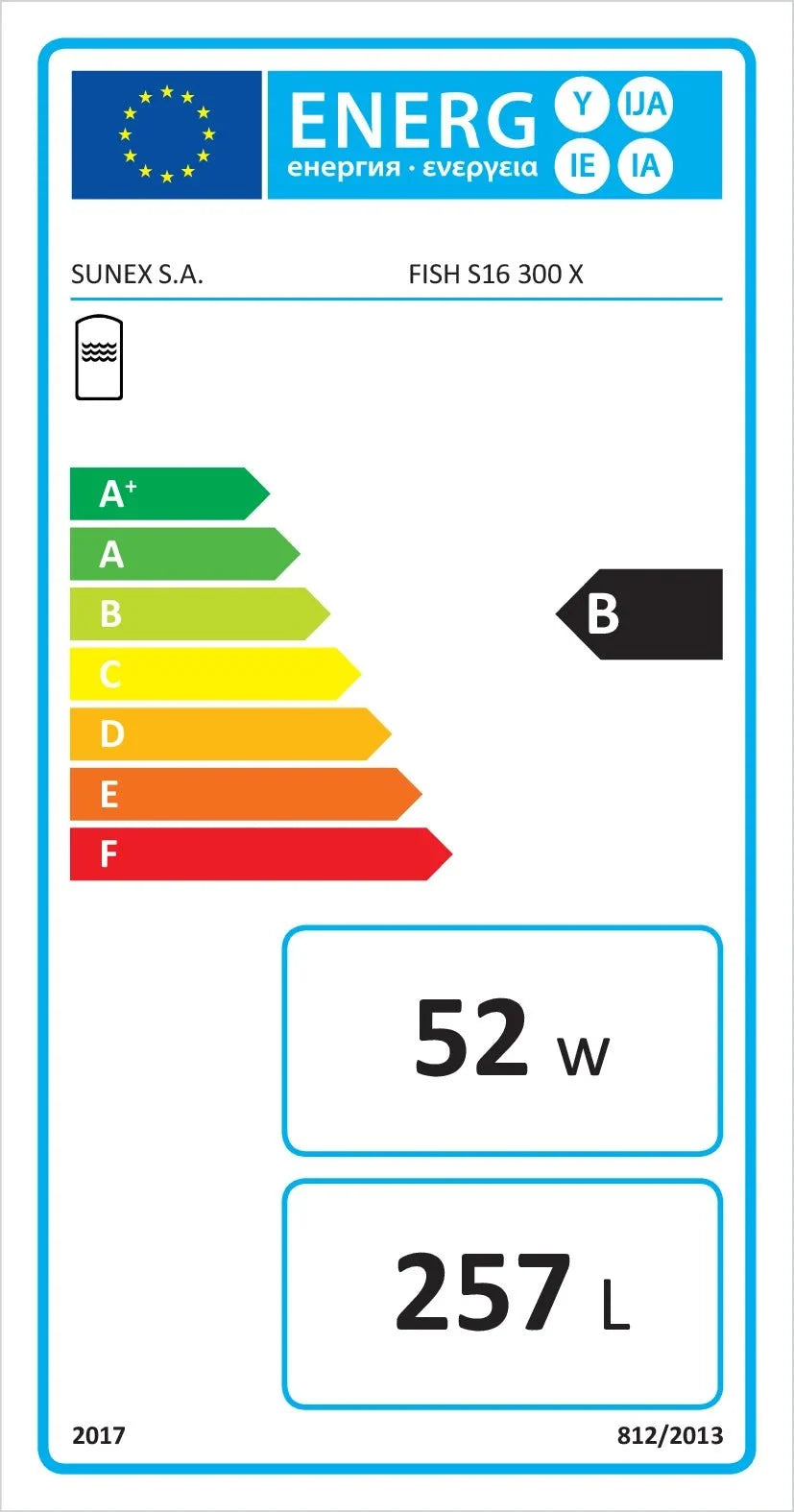

Die 50 mm starke PUR-Hartschaumdämmung reduziert Wärmeverluste im Bereitschaftsbetrieb. Der Speicher ist der Energieeffizienzklasse B zugeordnet und weist einen Bereitschaftsverlust von 52 W auf. Die Revisionsöffnung erleichtert die regelmäßige Kontrolle und Reinigung des Speicherinneren.

Systemintegration & Kompatibilität

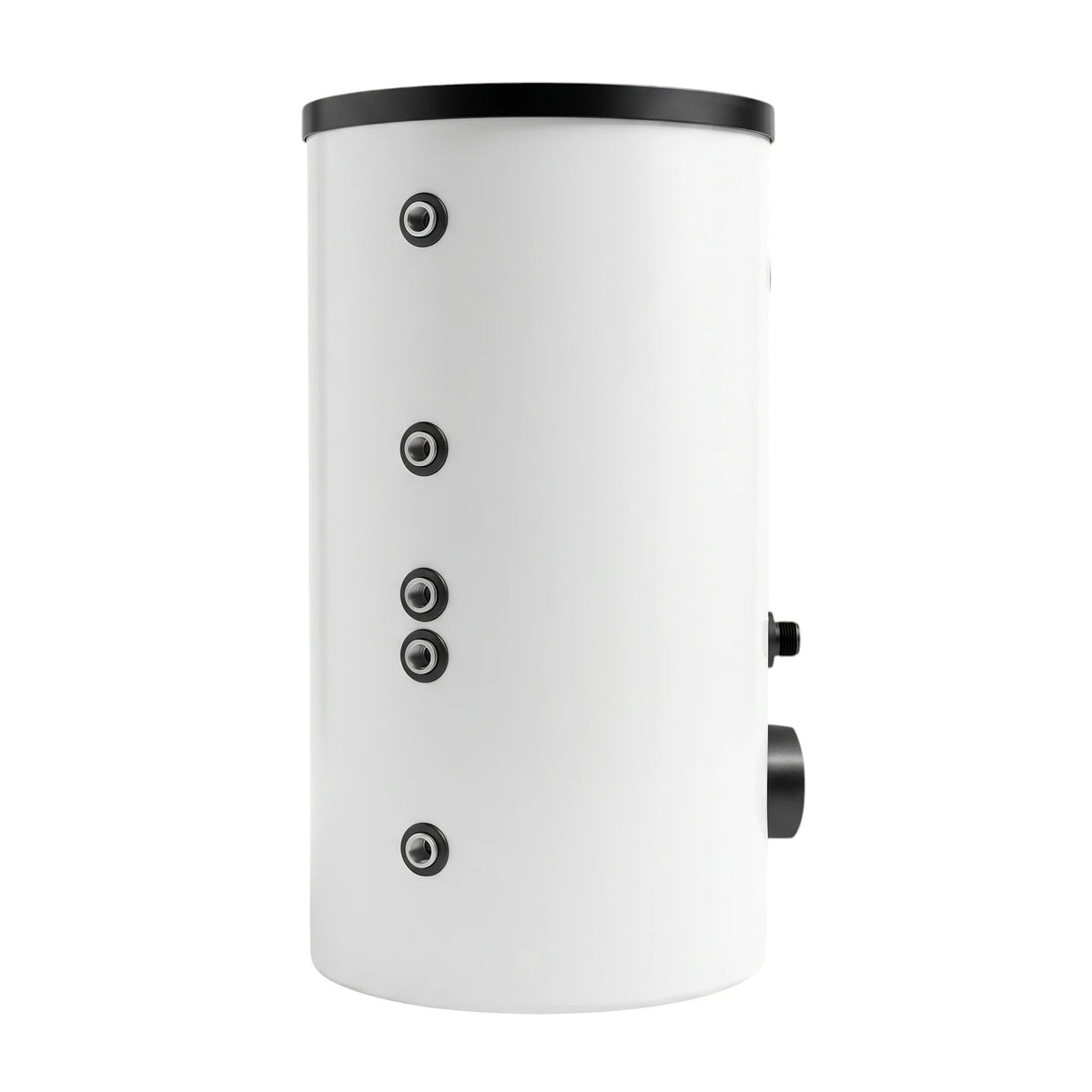

Vor- und Rücklauf der Wärmepumpe werden am oberen Wärmetauscher angeschlossen. Der untere Wärmetauscher ist für eine geeignete zweite Wärmequelle vorgesehen. Die Wärmetauscheranschlüsse sowie die Trinkwasseranschlüsse sind als G 1 Zoll ausgeführt.

Ein Zirkulationsanschluss G 3/4 Zoll ist vorhanden. Für einen optionalen Elektroheizstab steht eine Muffe G 1 1/2 Zoll zur Verfügung. Die Auswahl und Dimensionierung von Wärmepumpe, zweiter Wärmequelle, Sicherheitseinrichtungen und Regelung muss auf das jeweilige Anlagenkonzept abgestimmt werden.

Montage

Der Speicher muss senkrecht auf einem ebenen, tragfähigen und frostfreien Untergrund aufgestellt werden. Das Kippmaß von 1.557 mm ist bei Transport und Einbringung zu berücksichtigen.

Der Kaltwasserzulauf ist mit einer geeigneten Sicherheitsgruppe einschließlich Sicherheitsventil, Rückflussverhinderer, Absperrung und Entleerung auszuführen. Bei einem Versorgungsdruck über 6 bar ist ein Druckminderer vorzusehen. Die Installation und Inbetriebnahme dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Hinweise

Der Speicher muss vor der Inbetriebnahme der Wärmetauscher oder eines optionalen Elektroheizstabs vollständig befüllt und entlüftet sein. Ein Betrieb des Elektroheizstabs im ungefüllten Speicher ist nicht zulässig.

Das Sicherheitsventil darf nicht abgesperrt oder verschlossen werden. Speicher, Anschlüsse, Wärmetauscher und Schutzanoden sind regelmäßig zu kontrollieren. Die Magnesiumanoden müssen abhängig von Wasserqualität und Verbrauchszustand geprüft und bei Bedarf ersetzt werden.

Lieferumfang

• SUNEX FISH S16 300 X Wärmepumpenspeicher
• Werkseitige 50-mm-PUR-Hartschaumdämmung mit Außenmantel
• Zwei Magnesium-Schutzanoden
