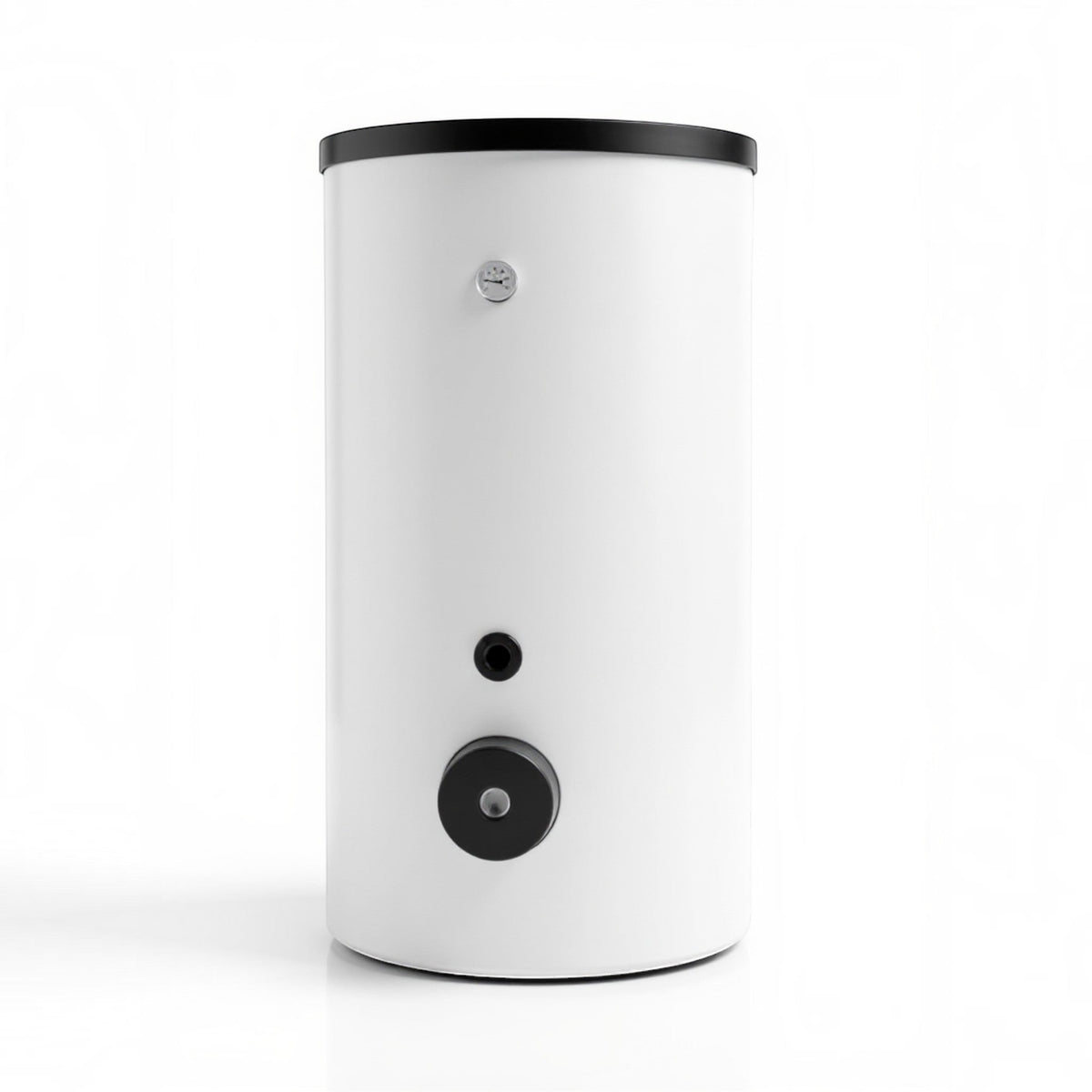

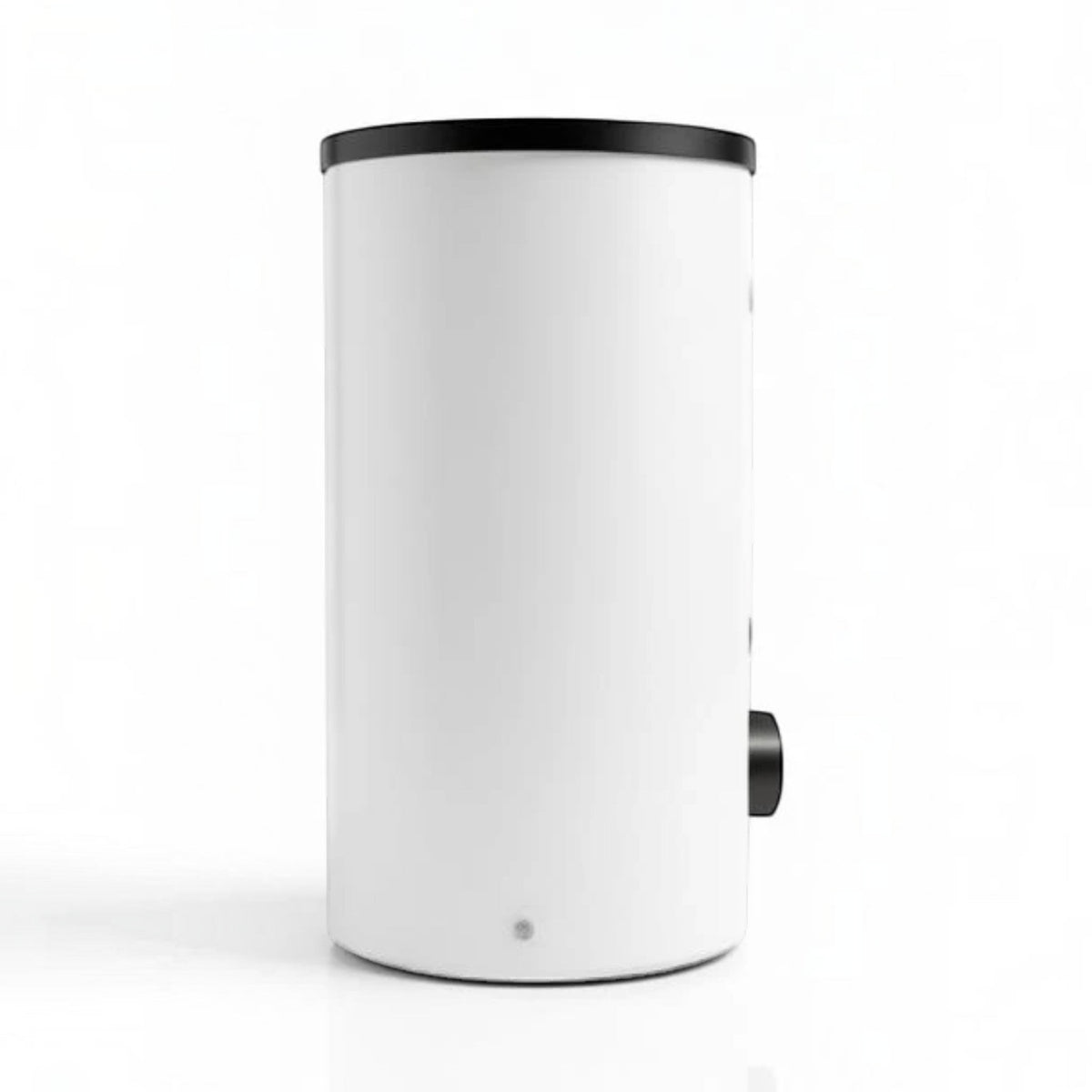

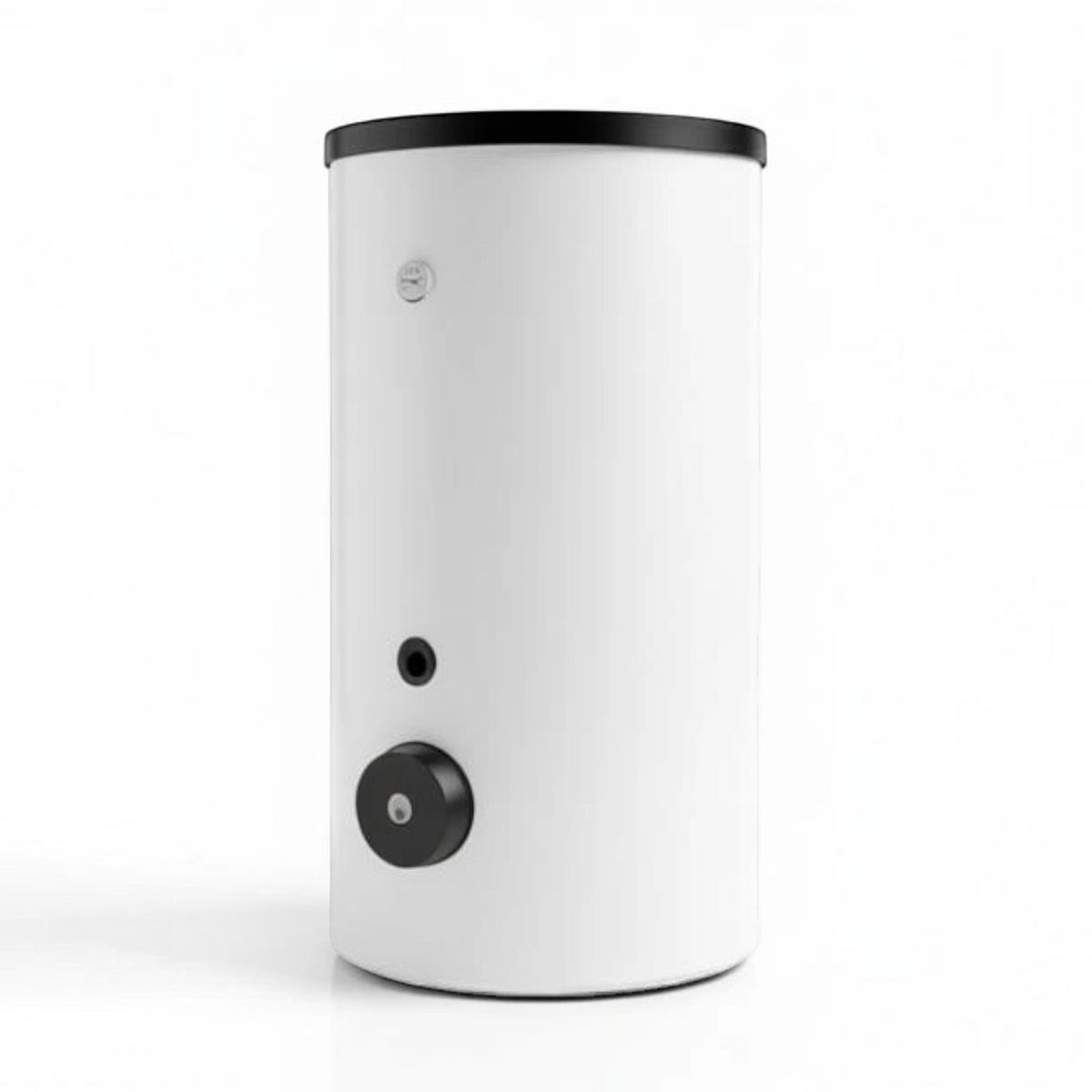

Wärmepumpenspeicher SUNEX FISH S16 400 X – 400 Liter mit 2 Wärmetauschern

Produktüberblick & Einsatzbereich

Der SUNEX FISH S16 400 X ist ein stehender, emaillierter Trinkwarmwasserspeicher mit 400 Litern Nenninhalt und zwei innenliegenden Glattrohr-Wärmetauschern. Die Bauweise ermöglicht die Warmwasserbereitung über eine Wärmepumpe und eine zusätzliche geeignete Wärmequelle.

Der großflächige obere Wärmetauscher ist für die Anbindung einer Wärmepumpe vorgesehen. Der untere Wärmetauscher kann beispielsweise mit einer Solarthermieanlage oder einem Heizkessel verbunden werden. Damit eignet sich der Speicher für bivalente Anlagenkonzepte und einen erhöhten Trinkwarmwasserbedarf.

Technik & Ausstattung

Der Speicherbehälter besteht aus Stahl S235JR und ist auf der Trinkwasserseite emailliert. Zwei Magnesium-Schutzanoden unterstützen den Korrosionsschutz. Als optionale Alternative kann eine Titananode eingesetzt werden.

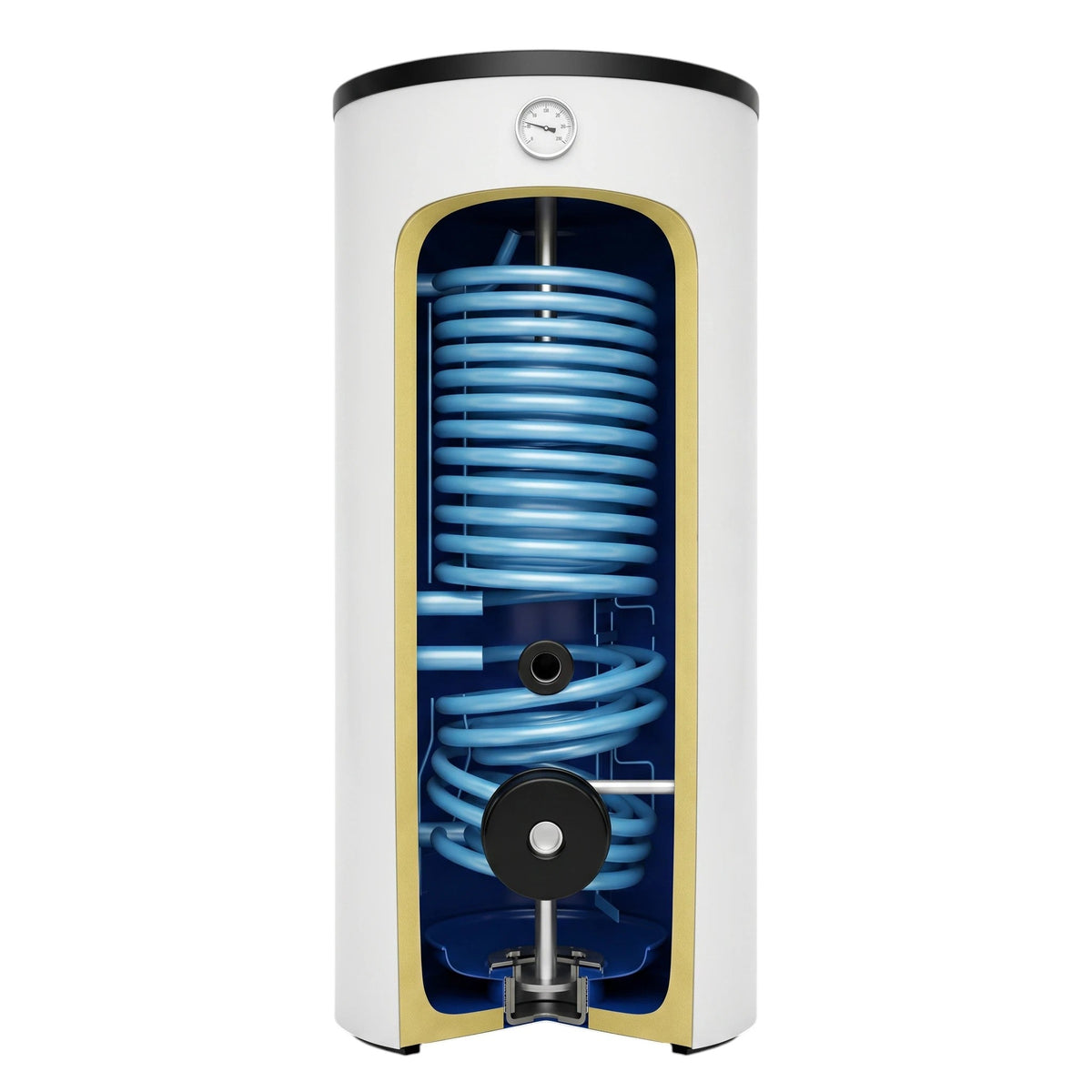

Der obere Wärmetauscher besitzt eine Wärmeübertragerfläche von 3,3 m². Der untere Wärmetauscher stellt weitere 1,6 m² zur Einbindung einer zweiten Wärmequelle bereit. Eine 50 mm starke PUR-Hartschaumdämmung reduziert die Wärmeverluste des Speichers.

Vorteile im Alltag

Die getrennten Wärmetauscher ermöglichen eine flexible Aufteilung der Wärmeerzeuger. Die Wärmepumpe kann den oberen Speicherbereich erwärmen, während Solarthermie oder ein Heizkessel über den unteren Wärmetauscher eingebunden werden können.

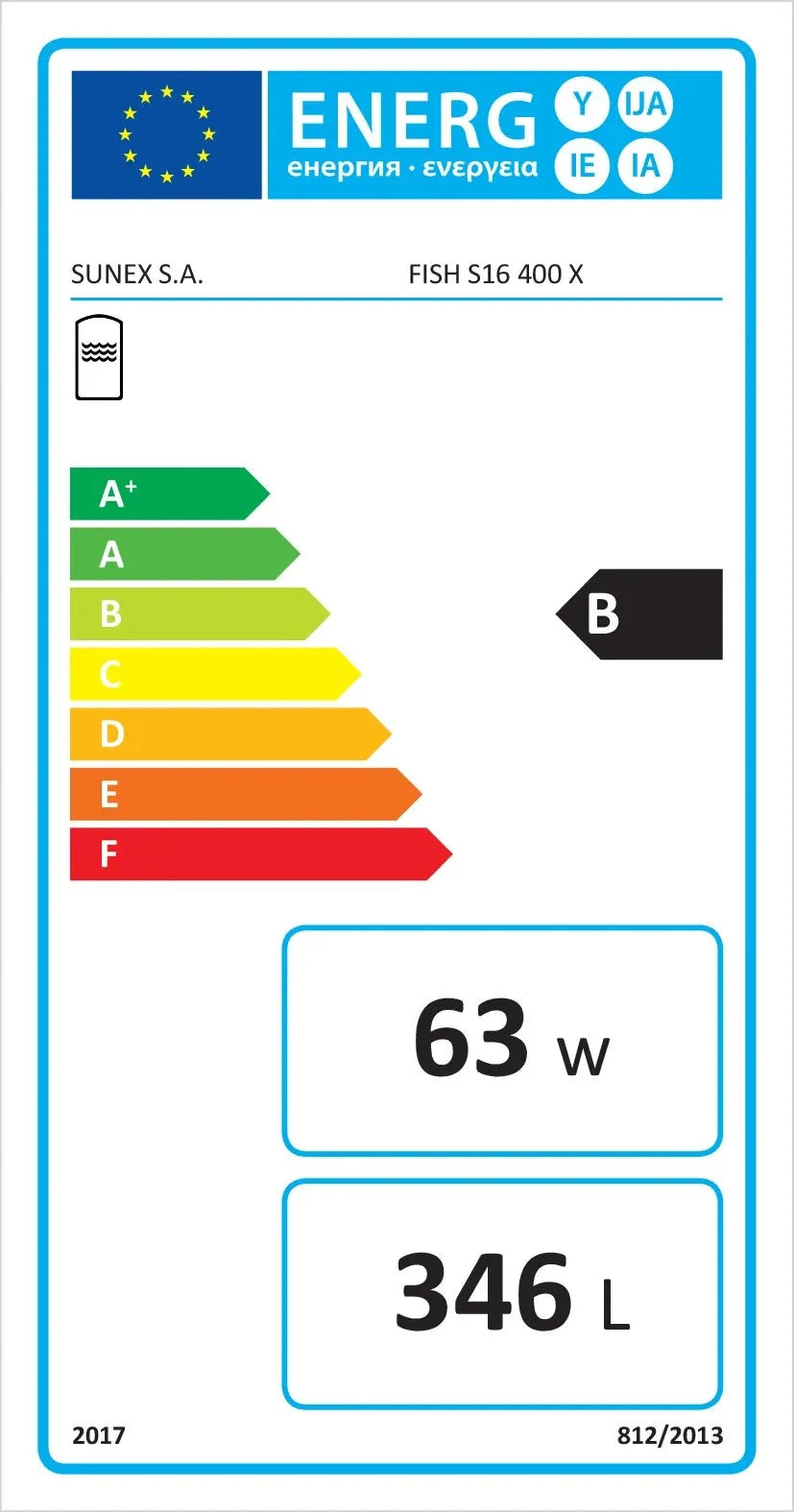

Der Speicher ist der Energieeffizienzklasse B zugeordnet und weist einen Bereitschaftsverlust von 63 W auf. Drei Fühleranschlüsse unterstützen unterschiedliche Regelungsstrategien. Die Revisionsöffnung erleichtert die Kontrolle, Reinigung und Wartung des Speicherinneren.

Systemintegration & Kompatibilität

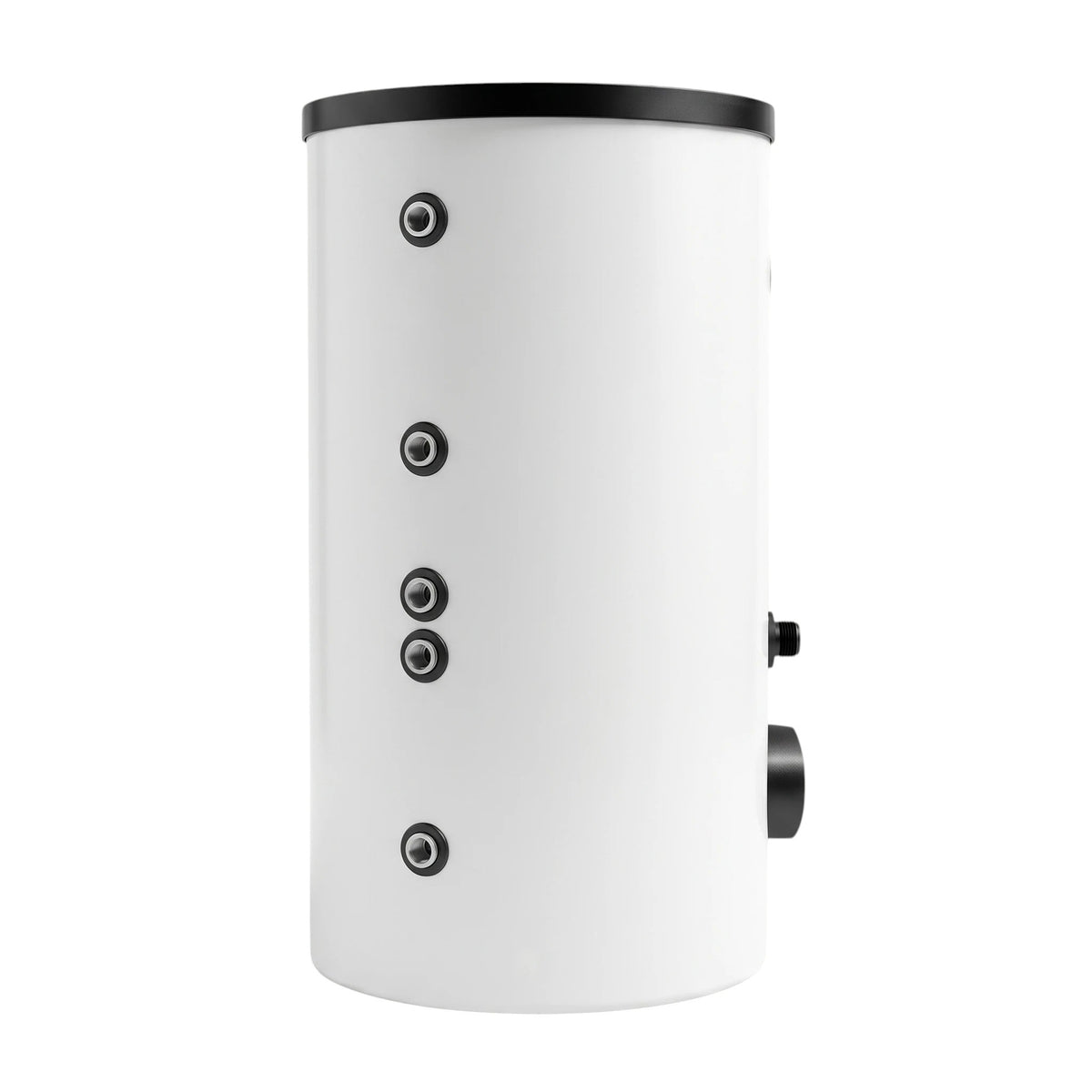

Die Trinkwasseranschlüsse sowie Vor- und Rücklauf der beiden Wärmetauscher sind als G 1 Zoll ausgeführt. Für eine optionale Zirkulationsleitung steht ein Anschluss G 3/4 Zoll zur Verfügung. Drei Anschlüsse G 1/2 Zoll ermöglichen die Positionierung geeigneter Temperaturfühler.

Eine Muffe G 1 1/2 Zoll erlaubt die Nachrüstung eines geeigneten Elektroheizstabs. Der Heizstab ist nicht Bestandteil des Speichers. Wärmeerzeuger, Regelung, Sicherheitsgruppe und Trinkwasser-Ausdehnungsgefäß müssen auf das Anlagenkonzept und den tatsächlichen Warmwasserbedarf abgestimmt werden.

Montage

Der Speicher muss senkrecht auf einem ebenen, tragfähigen und frostfreien Untergrund aufgestellt werden. Für Transport und Einbringung sind der Außendurchmesser von 757 mm sowie das Kippmaß von 1.637 mm zu berücksichtigen.

Der Kaltwasserzulauf ist mit Absperrung, Rückflussverhinderer, Sicherheitsventil mit 6 bar Ansprechdruck und Entleerungsmöglichkeit auszuführen. Bei einem Versorgungsdruck über 6 bar ist ein geeigneter Druckminderer erforderlich. Ein passend dimensioniertes Trinkwasser-Ausdehnungsgefäß ist im Kaltwasserzulauf vorzusehen.

Hinweise

Der Speicher muss vor der Inbetriebnahme der Wärmetauscher oder eines optionalen Elektroheizstabs vollständig befüllt und entlüftet sein. Eine Beheizung des ungefüllten Speichers ist nicht zulässig.

Sicherheitsventil, Anschlüsse, Wärmetauscher und Schutzanoden sind regelmäßig zu kontrollieren. Die Magnesiumanoden müssen abhängig von Wasserqualität und Verbrauchszustand geprüft und bei Bedarf ersetzt werden. Montage, Inbetriebnahme, Wartung und Reparaturen dürfen nur durch qualifiziertes Fachpersonal erfolgen.

Lieferumfang

• SUNEX FISH S16 400 X Wärmepumpenspeicher
• Werkseitige 50-mm-PUR-Hartschaumdämmung mit Außenmantel
• Zwei Magnesium-Schutzanoden
