Wärmepumpenspeicher SUNEX FISH S16 500 X – 500 Liter mit 2 Wärmetauschern

Produktüberblick & Einsatzbereich

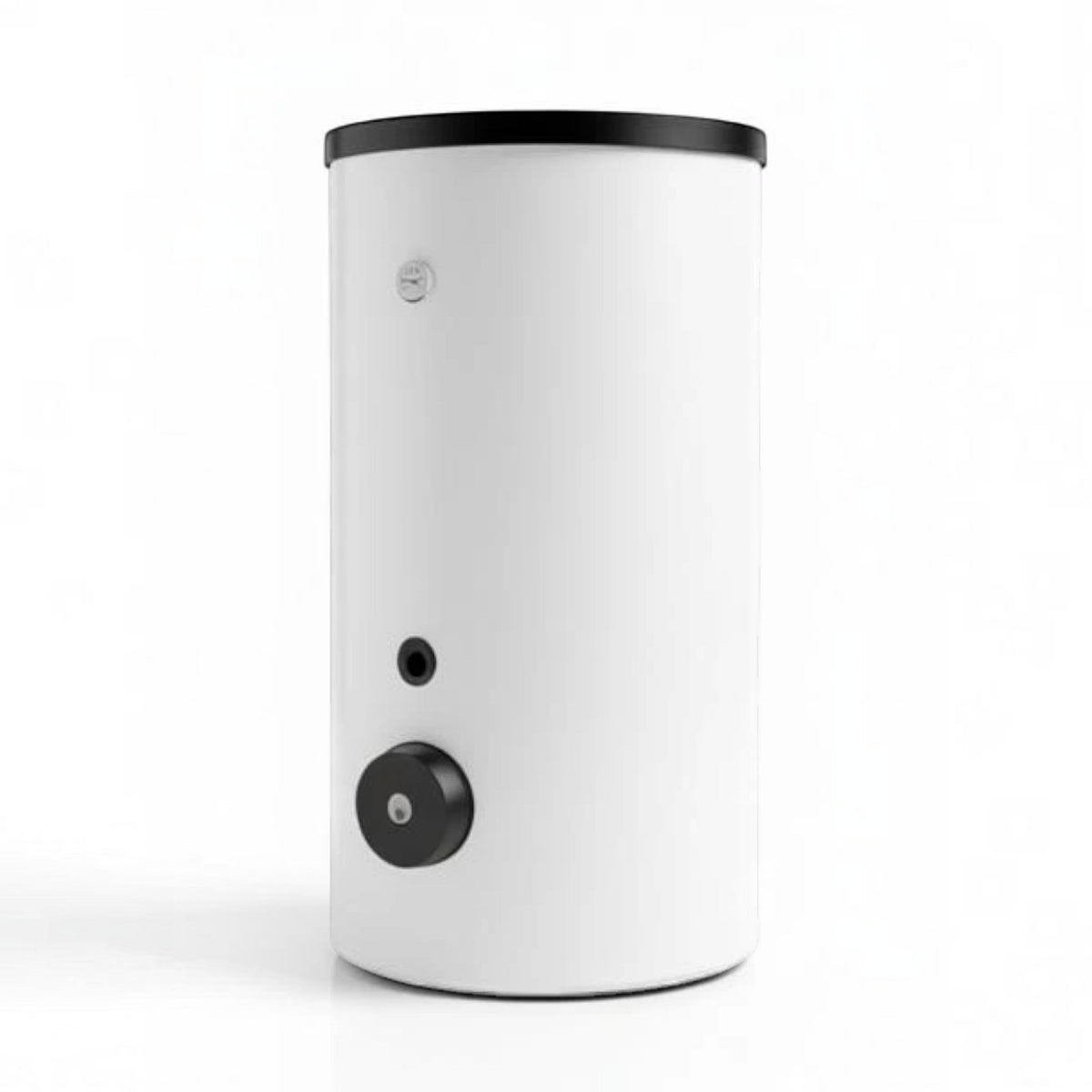

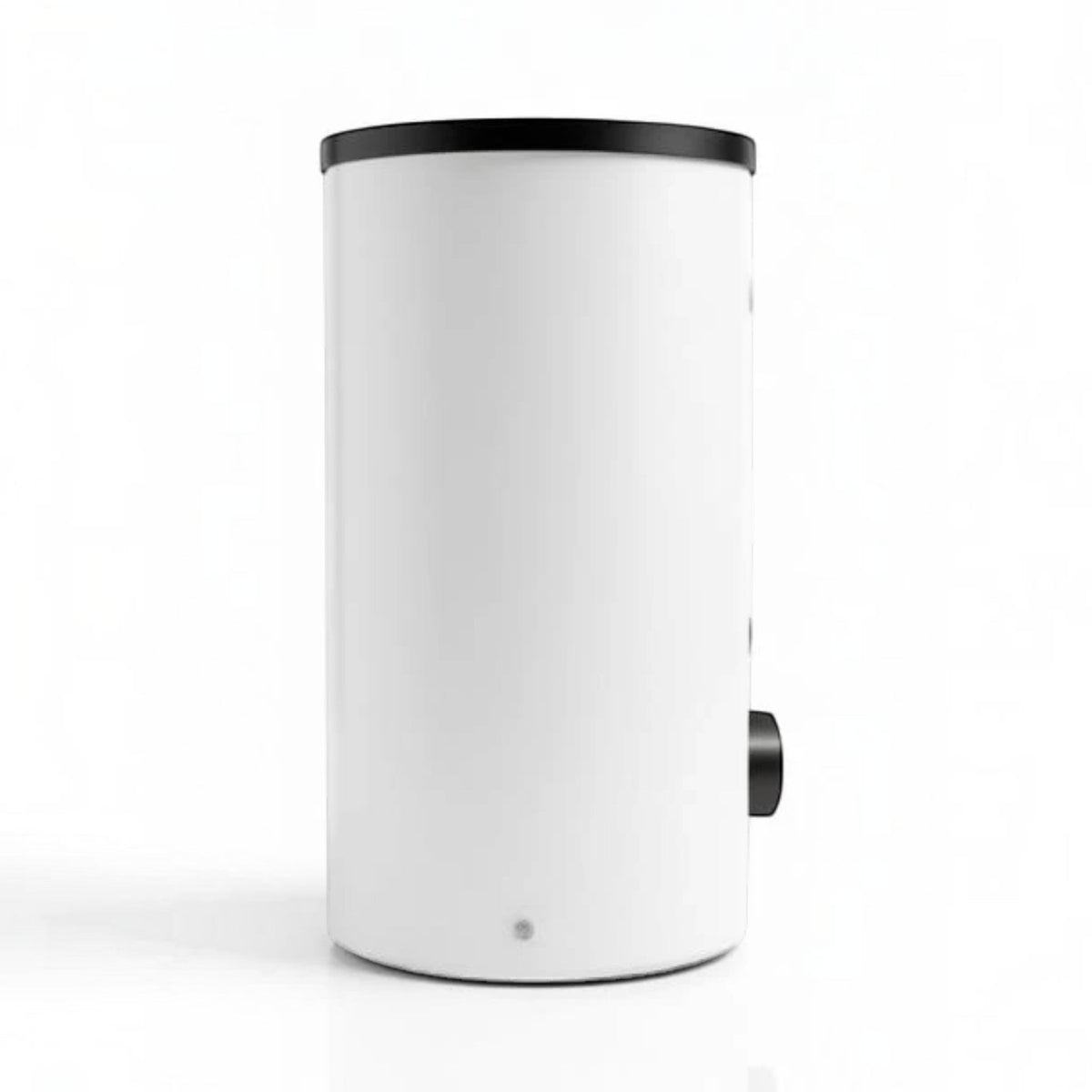

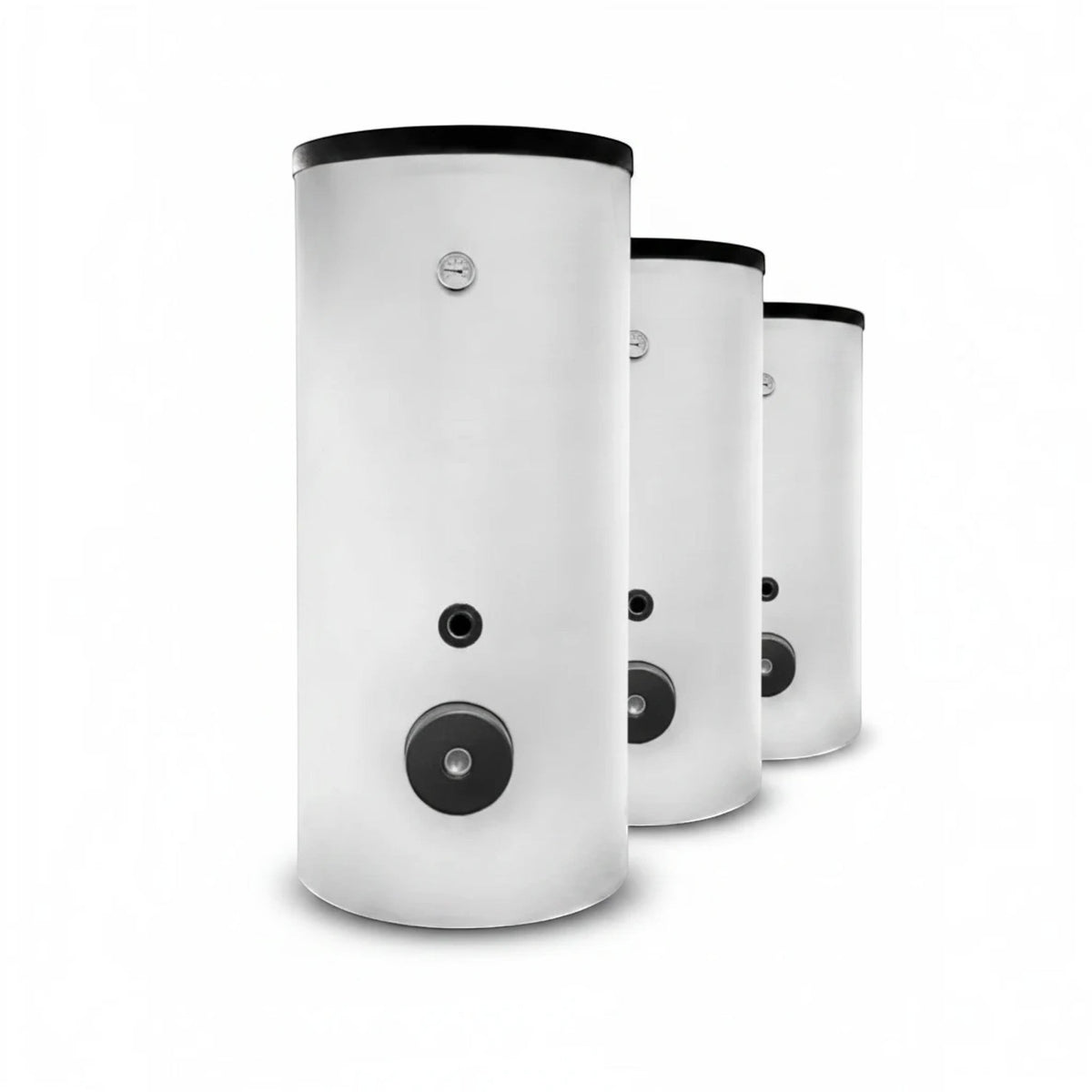

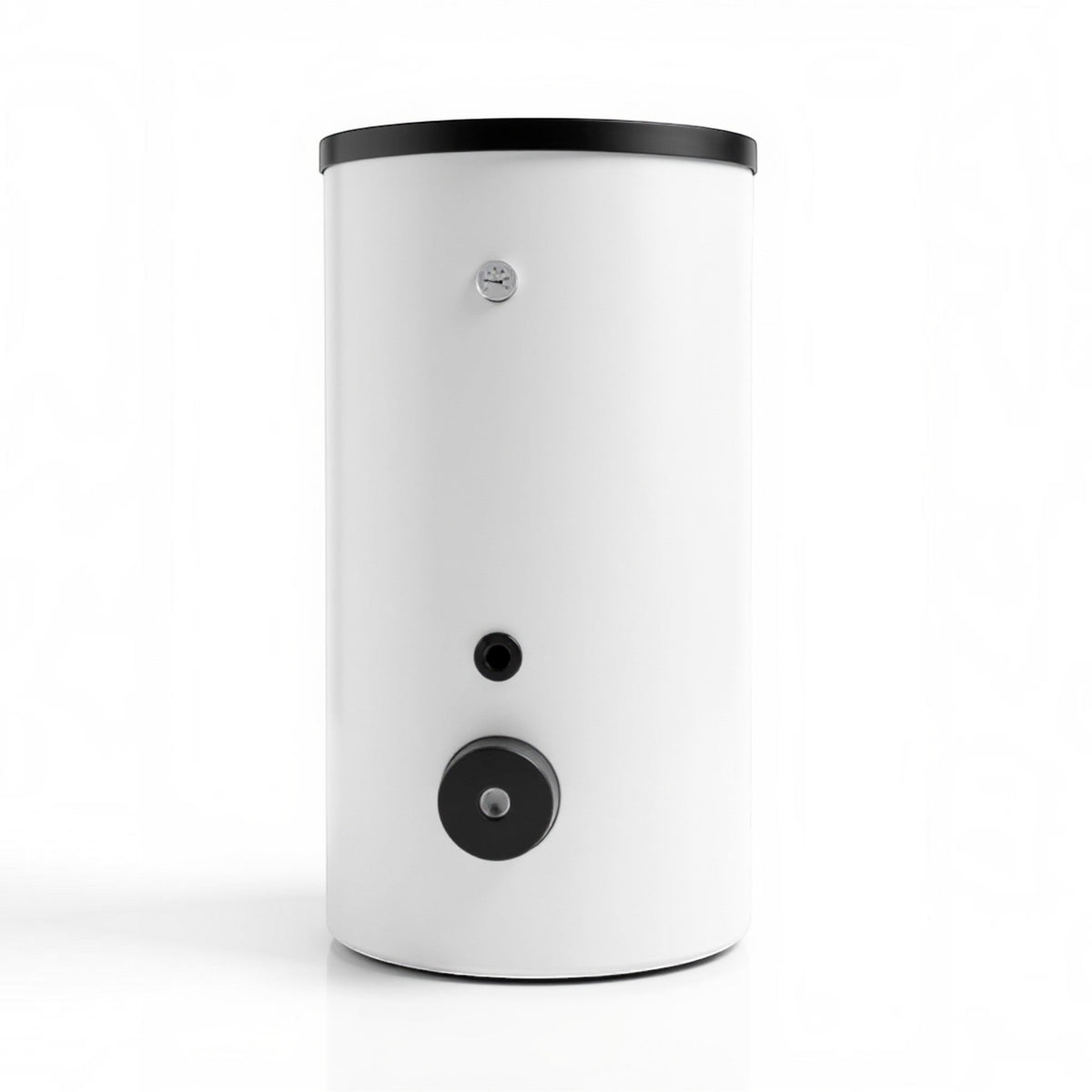

Der SUNEX FISH S16 500 X ist ein stehender, emaillierter Trinkwarmwasserspeicher mit 500 Litern Nenninhalt und zwei innenliegenden Glattrohr-Wärmetauschern. Der Speicher ist für Anlagen vorgesehen, in denen eine Wärmepumpe mit einer zusätzlichen geeigneten Wärmequelle kombiniert wird.

Der großflächige obere Wärmetauscher dient der Anbindung einer Wärmepumpe. Über den unteren Wärmetauscher kann beispielsweise eine Solarthermieanlage oder ein Heizkessel eingebunden werden. Das Speichervolumen unterstützt Anlagenkonzepte mit entsprechend hohem Trinkwarmwasserbedarf.

Technik & Ausstattung

Der Speicherbehälter besteht aus Stahl S235JR und ist auf der Trinkwasserseite mit einer Emaillebeschichtung geschützt. Zwei Magnesium-Schutzanoden unterstützen den Korrosionsschutz. Optional kann eine Titananode eingesetzt werden.

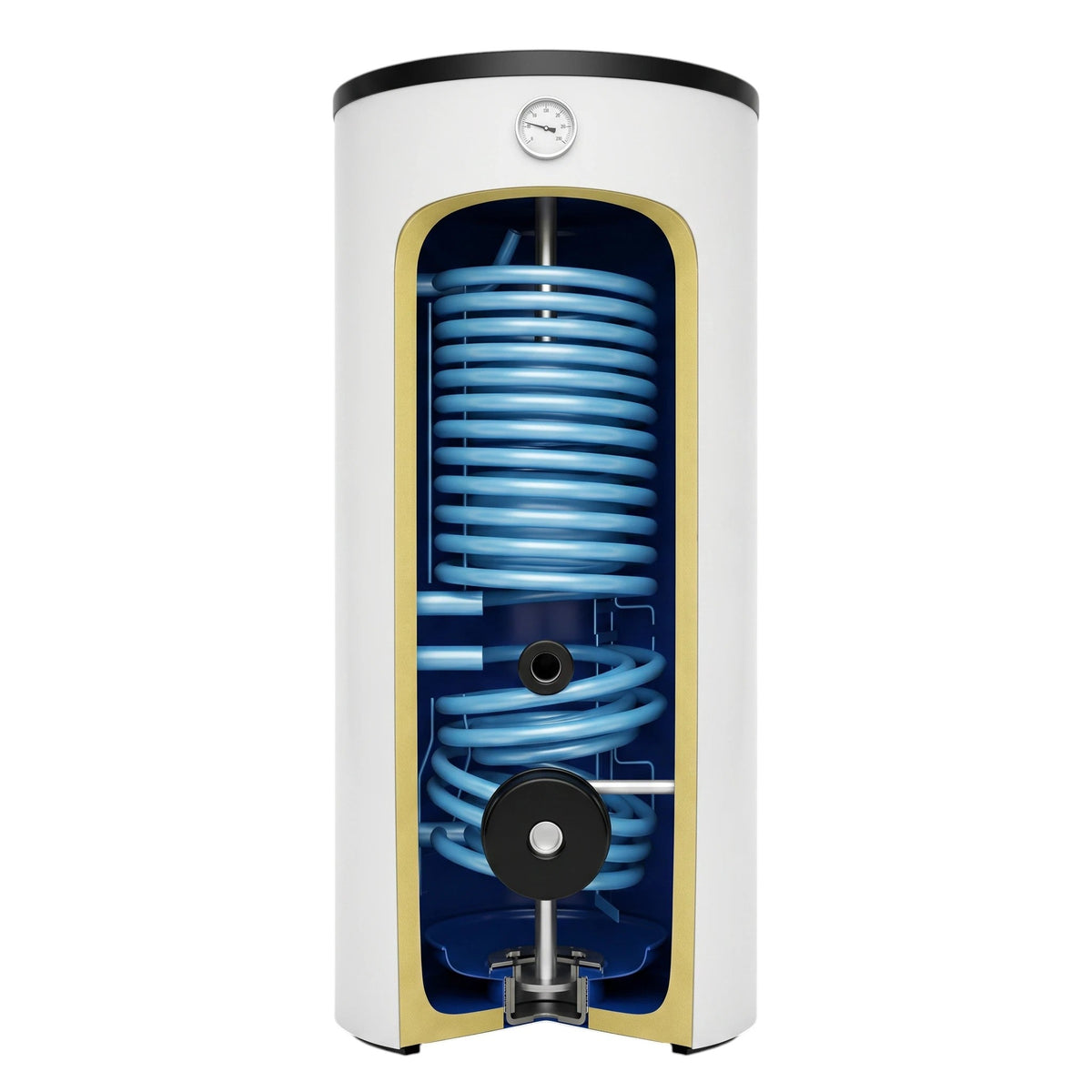

Der obere Wärmetauscher besitzt eine Wärmeübertragerfläche von 4,4 m² und ist auf die Wärmeübertragung aus einer Wärmepumpe ausgelegt. Der untere Wärmetauscher stellt weitere 1,8 m² für eine zusätzliche Wärmequelle bereit. Die werkseitige 50-mm-PUR-Hartschaumdämmung reduziert die Wärmeverluste des Speichers.

Vorteile im Alltag

Die getrennten Wärmetauscher ermöglichen eine flexible Aufteilung der Wärmeerzeuger. Die Wärmepumpe kann den oberen Speicherbereich erwärmen, während Solarthermie oder ein Heizkessel über den unteren Wärmetauscher zusätzliche Wärme einbringen können.

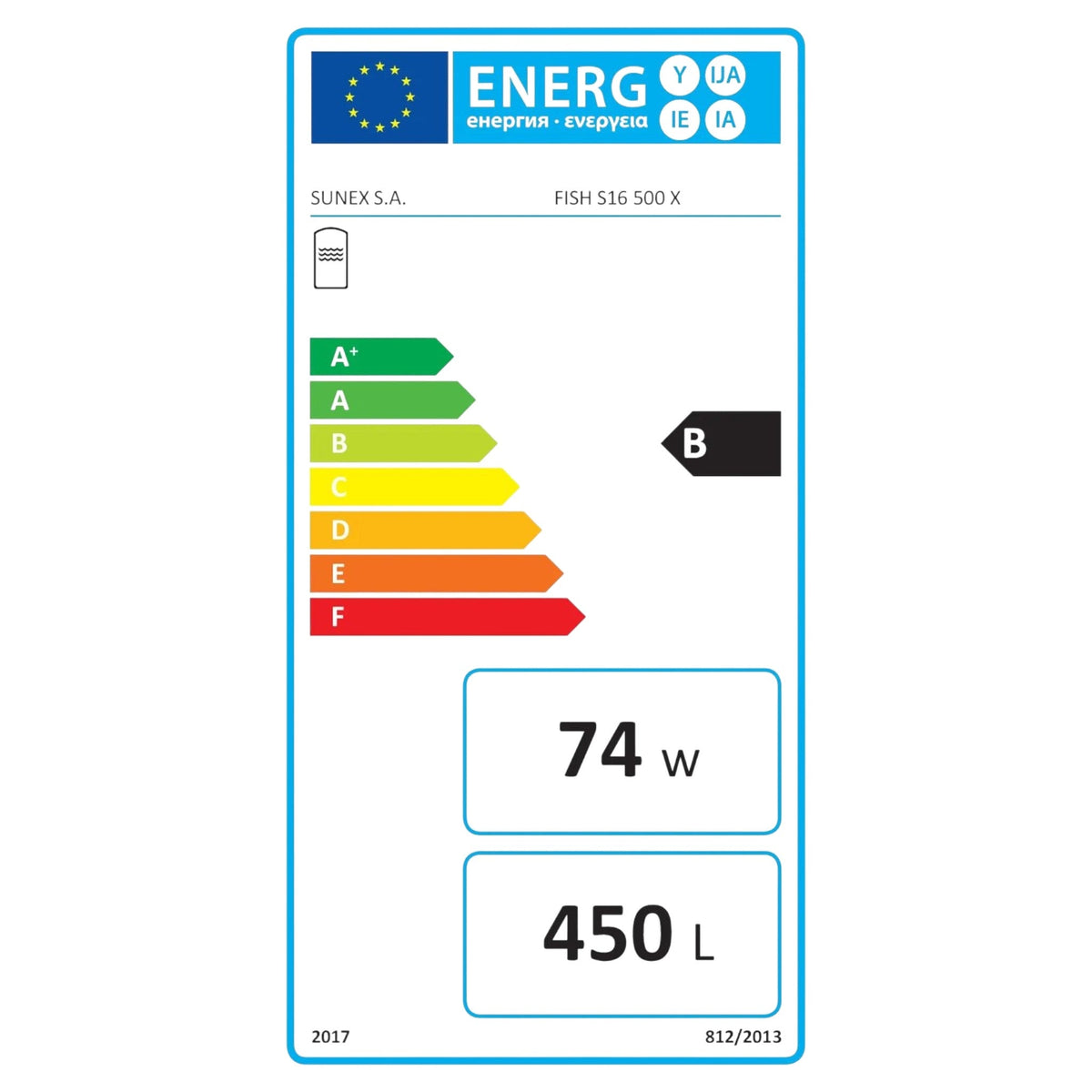

Der Speicher ist der Energieeffizienzklasse B zugeordnet und weist einen Bereitschaftsverlust von 74 W auf. Drei Fühleranschlüsse unterstützen unterschiedliche Regelungsstrategien. Eine Revisionsöffnung erleichtert die Kontrolle, Reinigung und Wartung des Speicherinneren.

Systemintegration & Kompatibilität

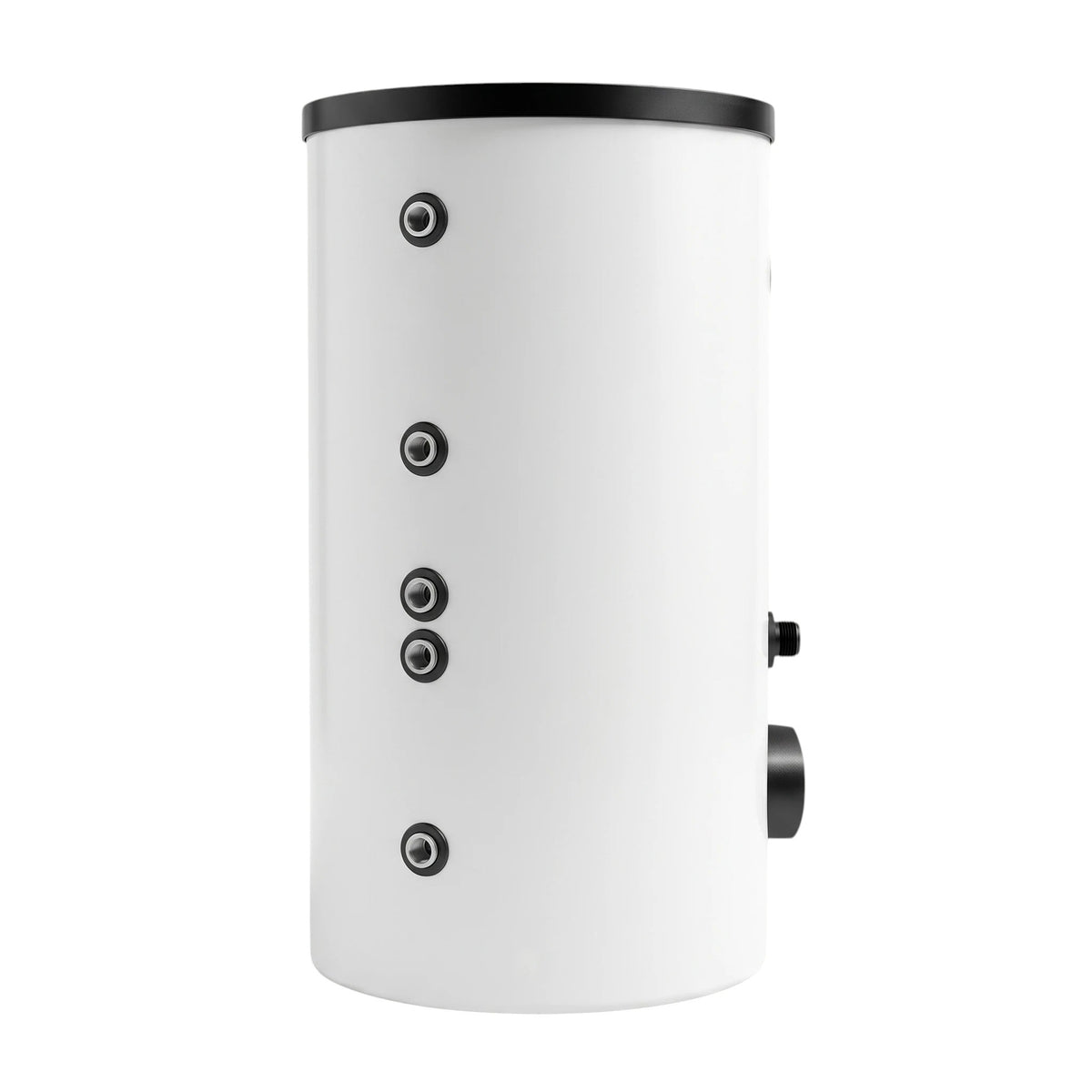

Die Trinkwasseranschlüsse sowie Vor- und Rücklauf der beiden Wärmetauscher sind als G 1 Zoll ausgeführt. Für eine optionale Zirkulationsleitung steht ein Anschluss G 3/4 Zoll zur Verfügung. Drei Anschlüsse G 1/2 Zoll ermöglichen die Positionierung geeigneter Temperaturfühler.

Eine Muffe G 1 1/2 Zoll erlaubt die Nachrüstung eines geeigneten Elektroheizstabs. Der Elektroheizstab gehört nicht zum Lieferumfang. Wärmeerzeuger, Regelung, Sicherheitseinrichtungen und Trinkwasser-Ausdehnungsgefäß müssen auf den Warmwasserbedarf und das jeweilige Anlagenkonzept abgestimmt werden.

Montage

Der Speicher muss senkrecht auf einem ebenen, tragfähigen und frostfreien Untergrund aufgestellt werden. Für Transport und Einbringung sind der Außendurchmesser von 757 mm, die Gesamthöhe von 1.783 mm und das Kippmaß von 1.891 mm zu berücksichtigen.

Der Kaltwasserzulauf ist mit Absperrung, Rückflussverhinderer, Sicherheitsventil mit 6 bar Ansprechdruck und Entleerungsmöglichkeit auszuführen. Bei einem Versorgungsdruck über 6 bar ist ein geeigneter Druckminderer erforderlich. Ein passend dimensioniertes Trinkwasser-Ausdehnungsgefäß ist im Kaltwasserzulauf vorzusehen.

Hinweise

Der Speicher muss vor der Inbetriebnahme der Wärmetauscher oder eines optionalen Elektroheizstabs vollständig befüllt und entlüftet sein. Eine Beheizung des ungefüllten Speichers ist nicht zulässig.

Sicherheitsventil, Anschlüsse, Wärmetauscher und Schutzanoden sind regelmäßig zu kontrollieren. Die Magnesiumanoden müssen abhängig von Wasserqualität und Verbrauchszustand geprüft und bei Bedarf ersetzt werden. Montage, Inbetriebnahme, Wartung und Reparaturen dürfen ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Lieferumfang

• SUNEX FISH S16 500 X Wärmepumpenspeicher
• Werkseitige 50-mm-PUR-Hartschaumdämmung mit Außenmantel
• Zwei Magnesium-Schutzanoden
