Wärmepumpenspeicher WK 800 810 l mit Edelstahlwellrohr

Produktüberblick & Einsatzbereich

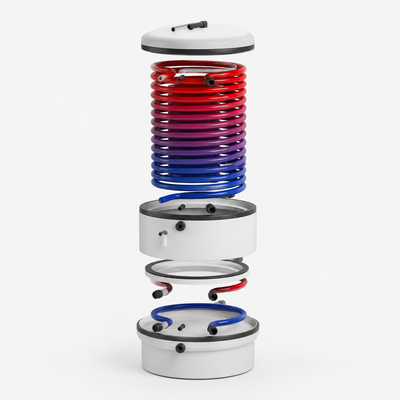

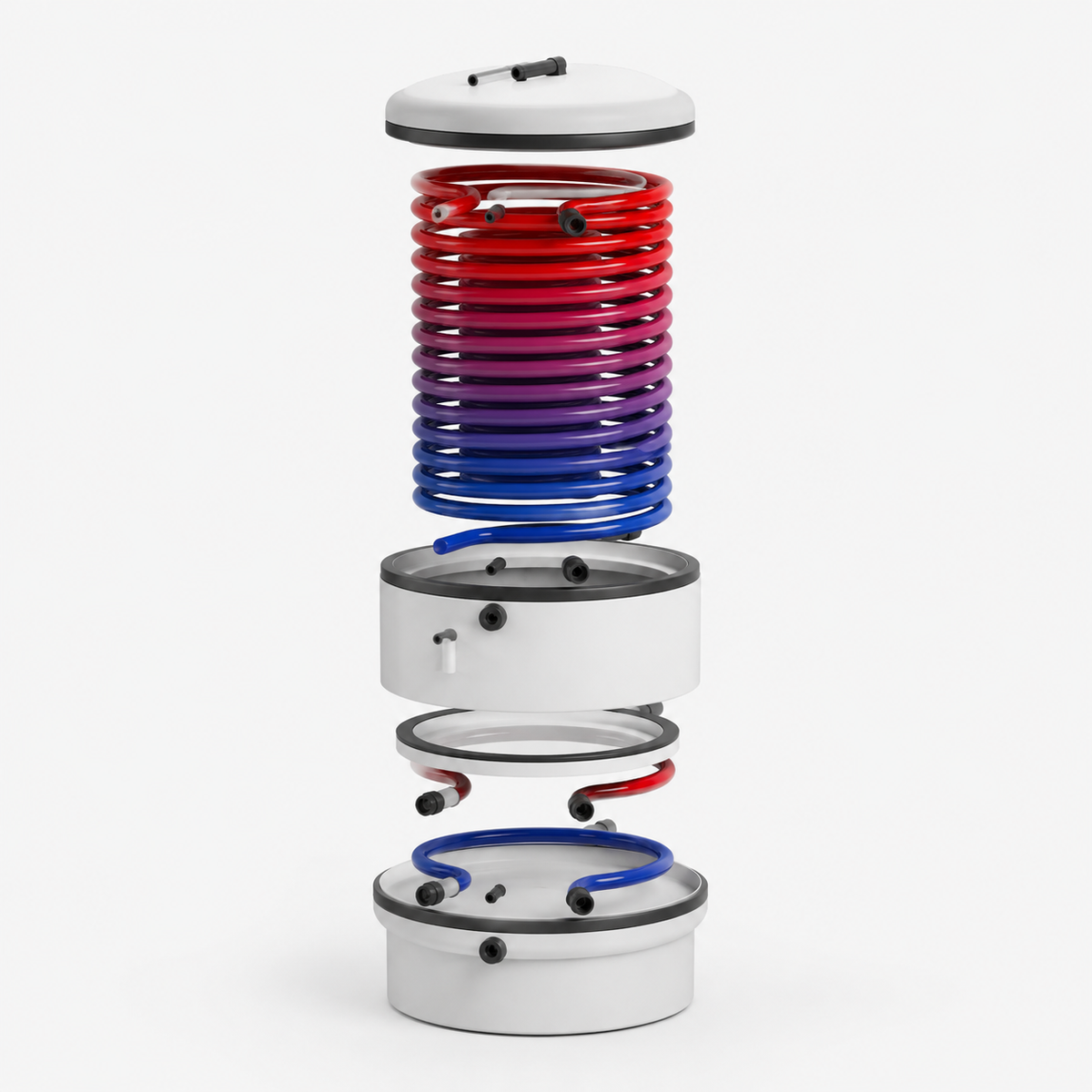

Der Wärmepumpenspeicher WK 800 ist ein großvolumiger Kombispeicher für Heizungsanlagen mit Wärmepumpe, Heizkreis und mit Wärmepumpe, Heizkreis und hygienischer Warmwasserbereitung. Der Speicher kombiniert einen oberen Warmwasserbereich mit 550 l und einen unteren Pufferbereich mit 260 l zu einem rechnerischen Gesamtinhalt von 810 l.

Die Baureihe WK ist für Anlagen ausgelegt, bei denen Heizungswasser gepuffert und Warmwasser über ein Edelstahlwellrohr bereitgestellt werden soll. Der WK 800 eignet sich besonders für Systemaufbauten mit höherem Warmwasserbedarf, größerem Speichervolumen und einer abgestimmten Einbindung von Wärmepumpe, Heizkreisregelung und optionaler Nachheizung.

Technik & Ausstattung

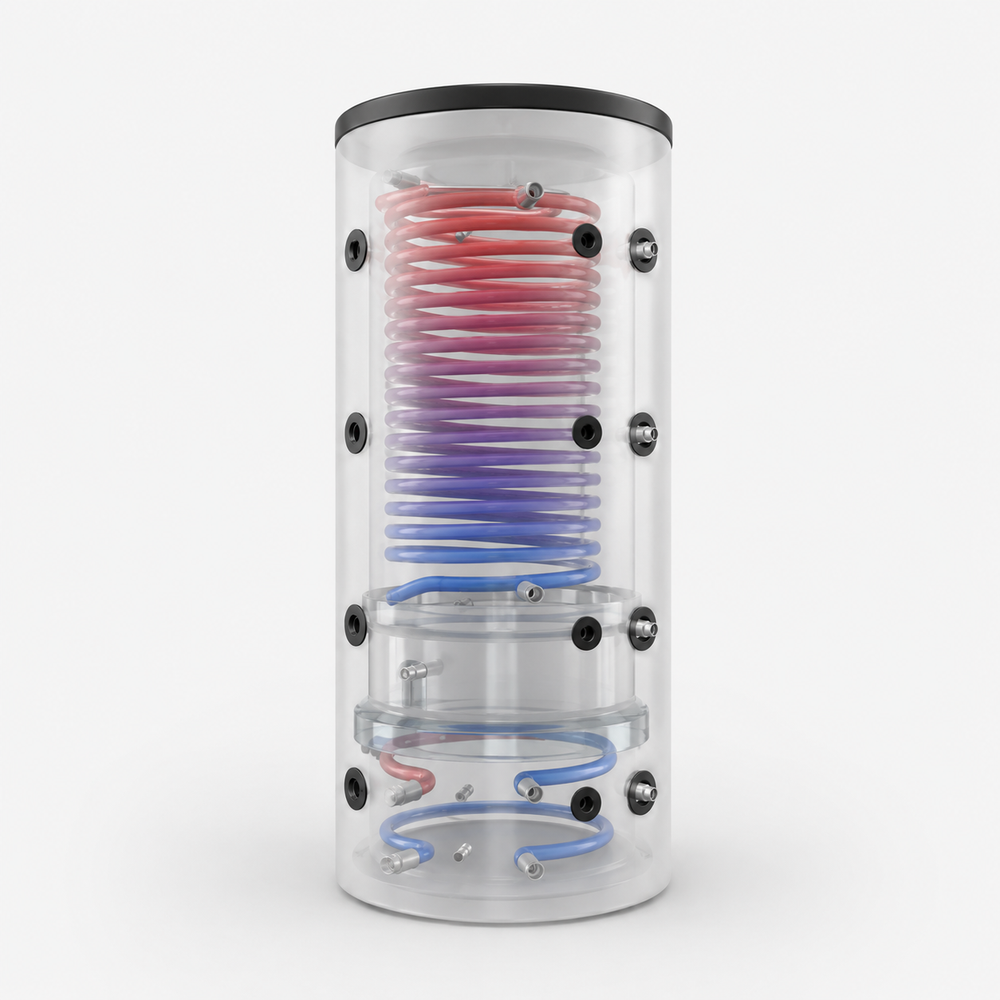

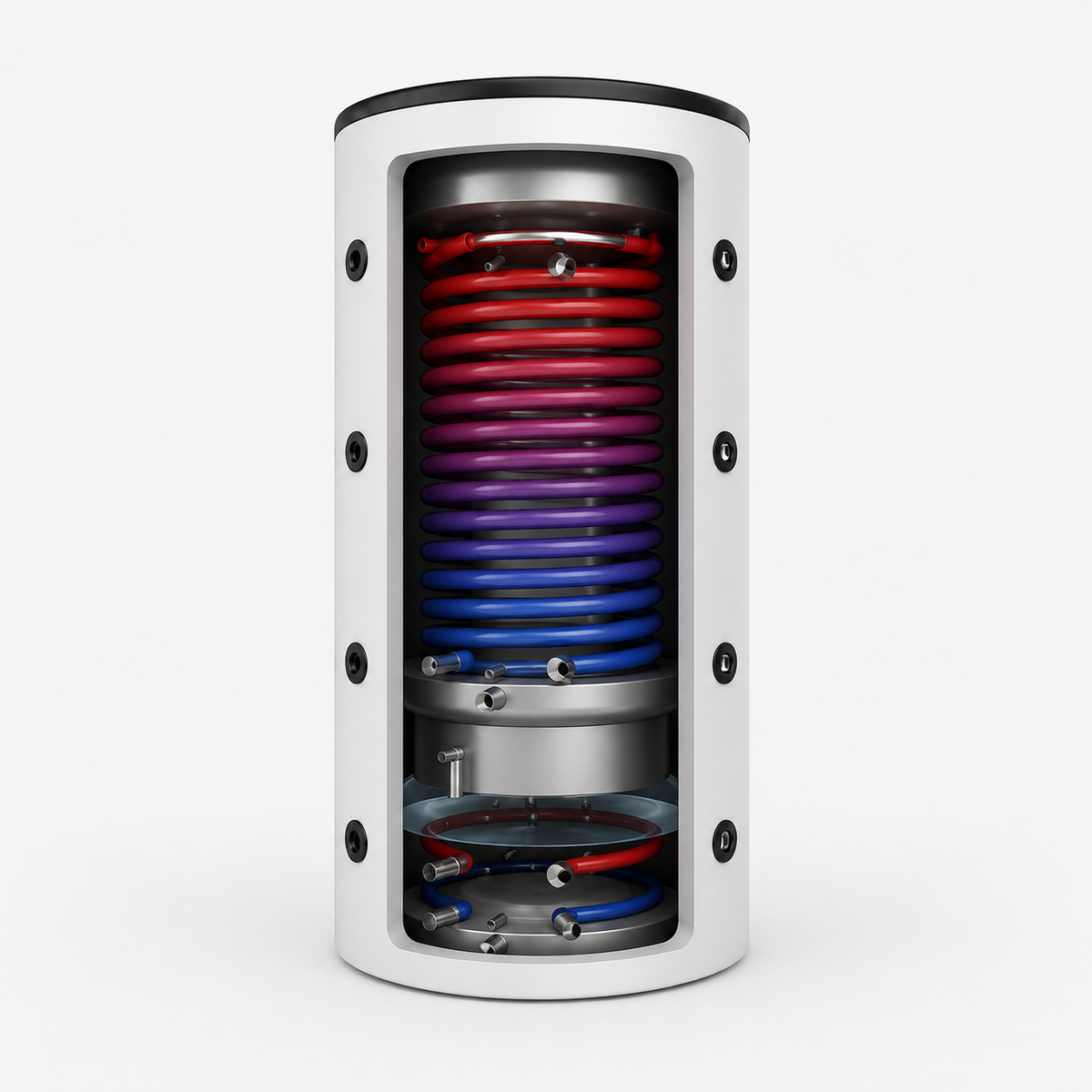

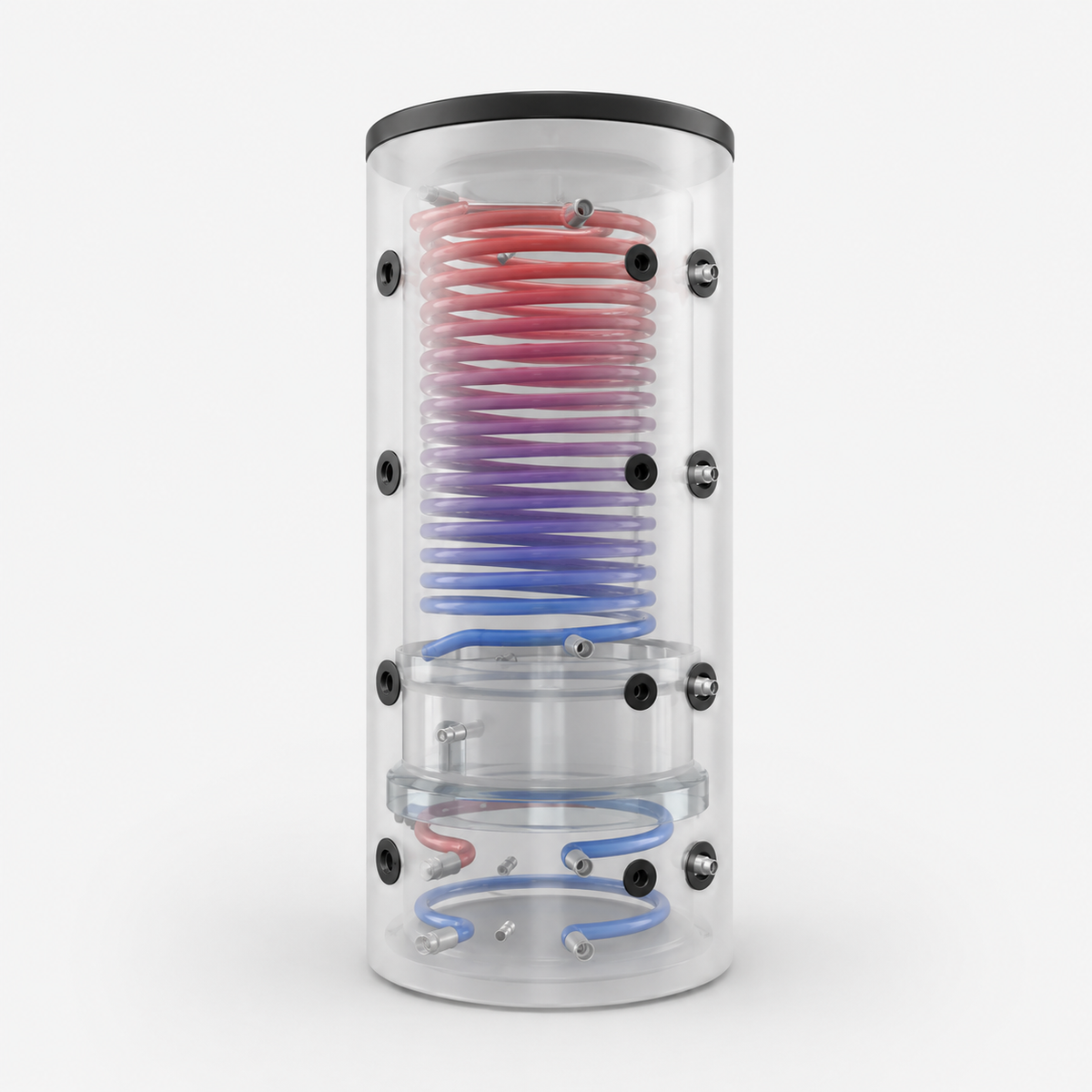

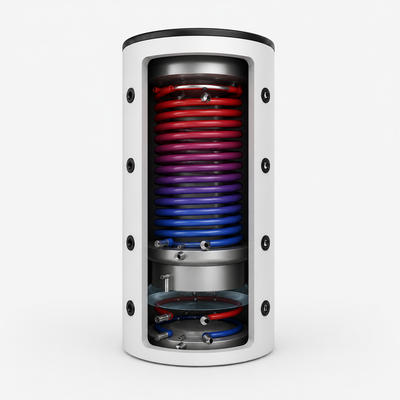

Im oberen Speicherbereich befindet sich ein Edelstahlwellrohr-Wärmetauscher mit 9,5 m² Heizfläche und einem maximalen Betriebsdruck von 10 bar. Der untere Pufferbereich dient der Speicherung von Heizungswasser und unterstützt eine stabile hydraulische Einbindung der Heizungsanlage.

Der Speicherbehälter ist für einen maximalen Betriebsdruck von 5 bar und eine maximale Betriebstemperatur von 95 °C ausgelegt. Für elektrische Nachheizungen stehen zwei vorgesehene Anschlüsse mit 1 1/2" Innengewinde zur Verfügung. Die Anschlussbereiche für Heizpatronen sind konstruktiv vorgesehen und müssen entsprechend der Anlagenplanung genutzt werden.

Vorteile im Alltag

Der WK 800 verbindet Pufferfunktion und Warmwasserbereitung in einem Speicher. Dadurch lassen sich Heizungswasserpufferung und hygienische Warmwasserbereitung platzsparend in einem gemeinsamen Speicherkonzept zusammenführen.

Mit einem Referenzwert von 561 l Schüttleistung bei 40 °C bietet der Speicher eine klare technische Orientierung für die Warmwasserbereitstellung. Die tatsächliche Leistung in der Anlage hängt von Speichertemperatur, Zapfprofil, Nachheizung, Volumenstrom, hydraulischer Einbindung und Regelstrategie ab.

Systemintegration & Kompatibilität

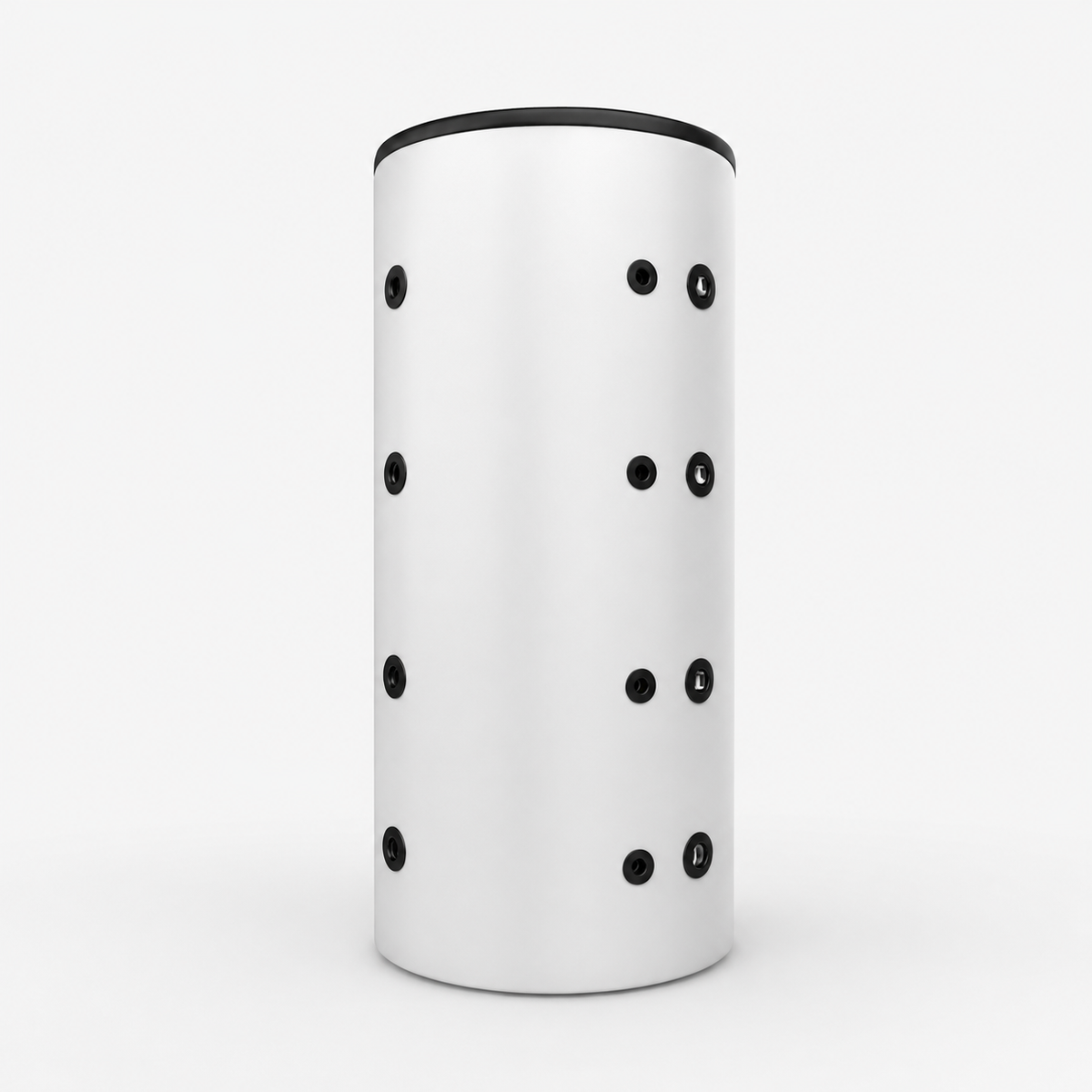

Der Wärmepumpenspeicher WK 800 ist für die Einbindung in Heizungsanlagen mit Wärmepumpe, Heizkreisregelung, Sensorik und optionaler elektrischer Nachheizung vorgesehen. Die Be- und Entladeanschlüsse im oberen und unteren Speicherbereich ermöglichen eine zonenbezogene hydraulische Einbindung.

Für die Regelung stehen vier Fühler- bzw. Regleranschlüsse mit 1/2" Innengewinde zur Verfügung. Dadurch können relevante Speicherzonen in die Anlagenregelung eingebunden werden. Die konkrete Anschlussbelegung richtet sich nach Wärmepumpe, Hydraulikschema, Regelung und Anlagenplanung.

Montage

Der Speicher wird auf einem tragfähigen, ebenen und frostfreien Untergrund aufgestellt. Vor der Einbringung sind Transportweg, Türbreiten, Deckenhöhe, Aufstellfläche und das Kippmaß von 1980 mm zu prüfen. Die Isolierung kann je nach Einbringsituation erst nach dem Aufstellen vollständig montiert werden.

Hydraulische Anschlüsse, Trinkwasseranschluss, Sicherheitsarmaturen, Entlüftung, Sensorik, Regelung und elektrische Arbeiten müssen durch qualifiziertes Fachpersonal ausgeführt werden. Heizpatronen dürfen nur an den vorgesehenen Anschlussstutzen und nur nach fachgerechter elektrischer Prüfung betrieben werden.

Hinweise

Der Speicher ist für Heizungswasser im Pufferbereich und für die Warmwasserbereitung über das Edelstahlwellrohr vorgesehen. Andere Medien, unzulässige Betriebsdrücke, unzulässige Temperaturen oder unsachgemäße elektrische Nachrüstungen entsprechen nicht der vorgesehenen Verwendung.

Die Schüttleistung ist ein Referenzwert unter definierten Bedingungen. Für die konkrete Anlagenleistung sind Systemtemperaturen, Volumenströme, Nachheizung, Wärmepumpe, Regelung und hydraulische Einbindung entscheidend.

Lieferumfang

• Wärmepumpenspeicher WK 800 in der gewählten Isolierungsvariante
• Anschlüsse gemäß technischer Ausführung des Speichers
• Produktdatenblatt
• Bedienungsanleitung
