Wärmepumpenspeicher WK 600 620 l mit Edelstahlwellrohr

Produktüberblick & Einsatzbereich

Der Wärmepumpenspeicher WK 600 ist ein Kombispeicher für Heizungsanlagen mit Wärmepumpe, Heizkreis und hygienischer Warmwasserbereitung. Der Speicher kombiniert einen oberen Warmwasserbereich mit 420 l und einen unteren Pufferbereich mit 200 l zu einem rechnerischen Gesamtinhalt von 620 l.

Die Baureihe WK ist für Anlagen ausgelegt, bei denen Heizungswasser gepuffert und Warmwasser über ein Edelstahlwellrohr bereitgestellt werden soll. Dadurch eignet sich der WK 600 für Systemaufbauten, bei denen Wärmepumpe, Warmwasserbereitung, Heizkreisregelung und optionale Nachheizung in einem Speicherkonzept zusammengeführt werden.

Technik & Ausstattung

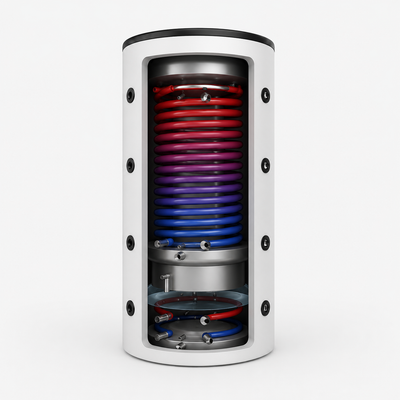

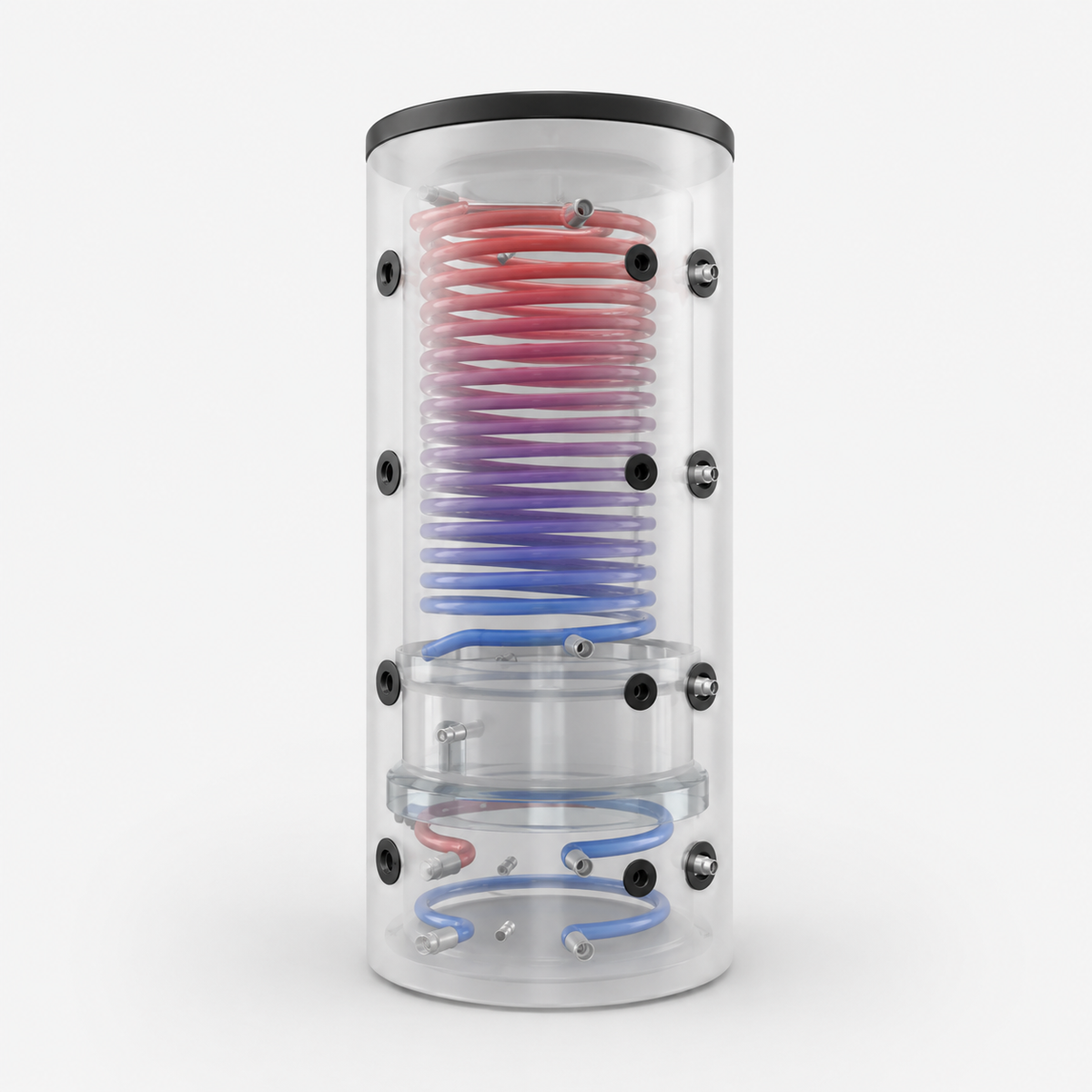

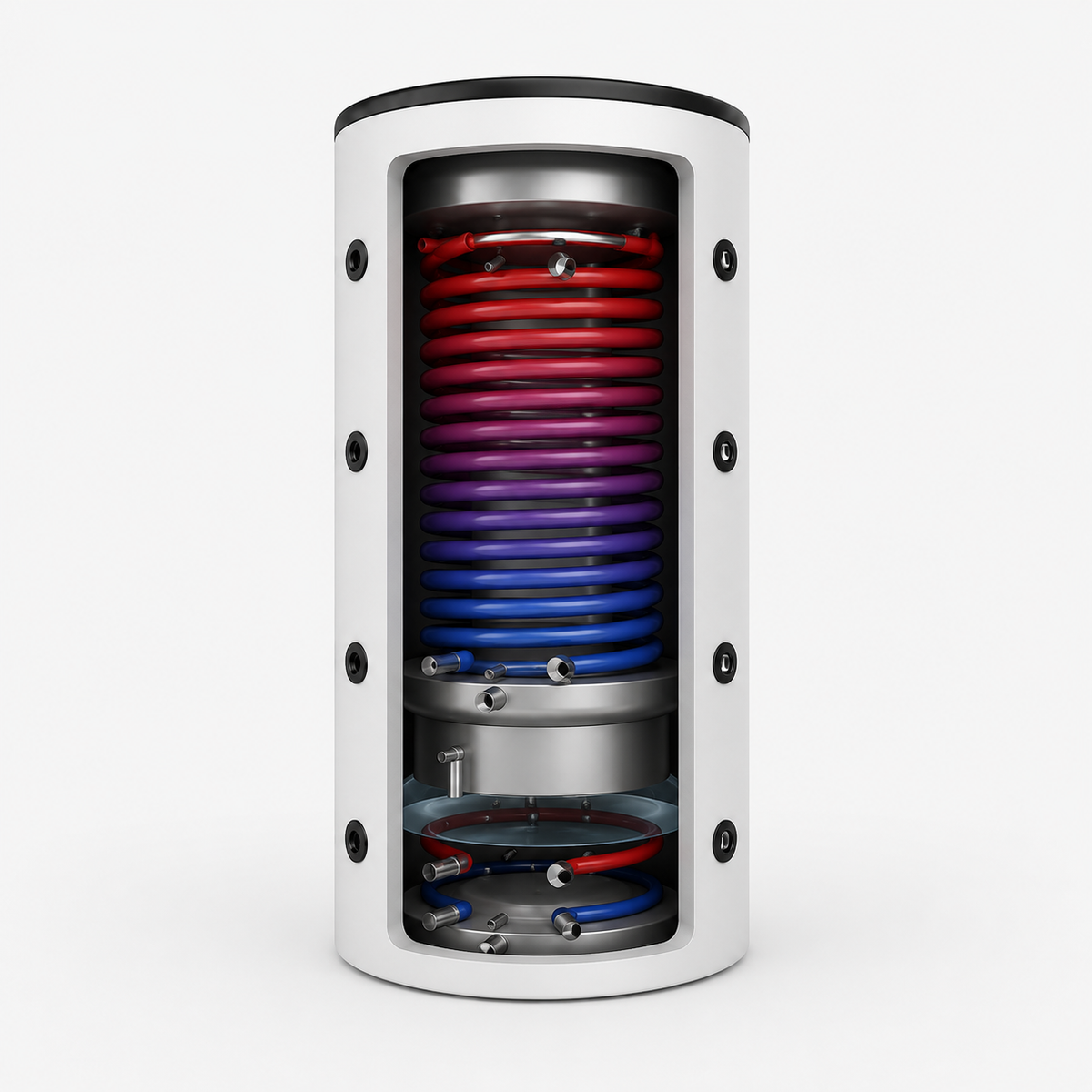

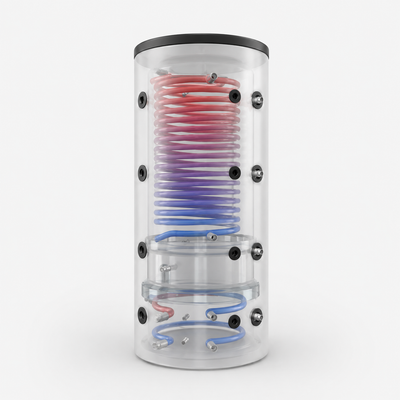

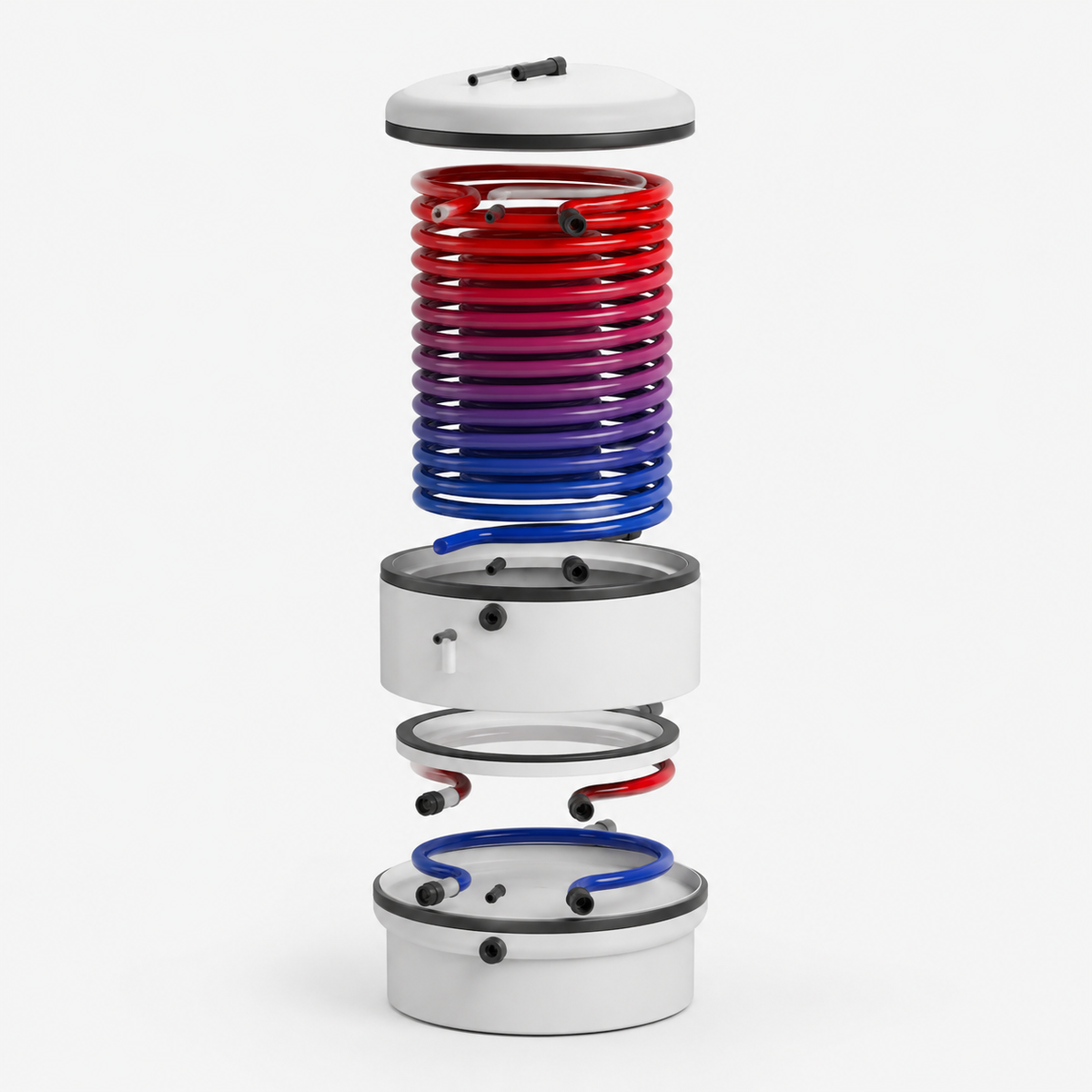

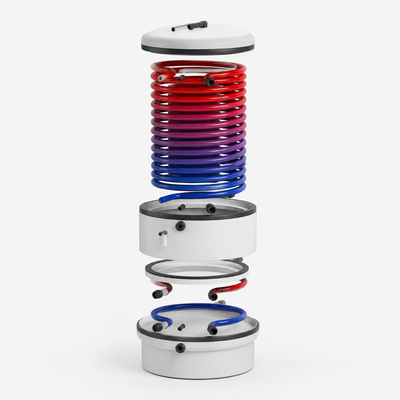

Im oberen Speicherbereich befindet sich ein Edelstahlwellrohr-Wärmetauscher mit 9,5 m² Heizfläche und einem maximalen Betriebsdruck von 10 bar. Der untere Pufferbereich dient der Speicherung von Heizungswasser und unterstützt eine abgestimmte Einbindung der Heizungsanlage.

Der Speicherbehälter ist für einen maximalen Betriebsdruck von 5 bar und eine maximale Betriebstemperatur von 95 °C ausgelegt. Für elektrische Nachheizungen stehen zwei vorgesehene Anschlüsse mit 1 1/2" Innengewinde zur Verfügung. Die Anschlussbereiche für Heizpatronen sind konstruktiv vorgesehen und müssen fachgerecht in das Anlagenkonzept eingebunden werden.

Vorteile im Alltag

Der WK 600 verbindet Pufferfunktion und Warmwasserbereitung in einem Speicher. Dadurch wird gegenüber getrennten Speicherlösungen weniger Aufstellfläche benötigt, während Heizungswasser und Warmwasserbereitung funktional getrennt bleiben.

Mit einem Referenzwert von 456 l Schüttleistung bei 40 °C bietet der Speicher eine klare technische Orientierung für die Warmwasserbereitstellung. Die tatsächliche Leistung in der Anlage hängt von Speichertemperatur, Zapfprofil, Nachheizung, hydraulischer Einbindung und Regelstrategie ab.

Systemintegration & Kompatibilität

Der Wärmepumpenspeicher WK 600 ist für die Einbindung in Heizungsanlagen mit Wärmepumpe, Heizkreisregelung, Sensorik und optionaler elektrischer Nachheizung vorgesehen. Die Be- und Entladeanschlüsse im oberen und unteren Speicherbereich ermöglichen eine zonenbezogene hydraulische Einbindung.

Für die Regelung stehen vier Fühler- bzw. Regleranschlüsse mit 1/2" Innengewinde zur Verfügung. Dadurch können relevante Speicherzonen in die Anlagenregelung eingebunden werden. Die konkrete Anschlussbelegung richtet sich nach Wärmepumpe, Hydraulikschema, Regelung und Anlagenplanung.

Montage

Der Speicher wird auf einem tragfähigen, ebenen und frostfreien Untergrund aufgestellt. Vor der Einbringung sind Transportweg, Türbreiten, Deckenhöhe, Aufstellfläche und das Kippmaß von 1880 mm zu prüfen. Die Isolierung kann je nach Einbringsituation erst nach dem Aufstellen vollständig montiert werden.

Hydraulische Anschlüsse, Trinkwasseranschluss, Sicherheitsarmaturen, Entlüftung, Sensorik, Regelung und elektrische Arbeiten müssen durch qualifiziertes Fachpersonal ausgeführt werden. Heizpatronen dürfen nur an den vorgesehenen Anschlussstutzen und nur nach fachgerechter elektrischer Prüfung betrieben werden.

Hinweise

Der Speicher ist für Heizungswasser im Pufferbereich und für die Warmwasserbereitung über das Edelstahlwellrohr vorgesehen. Andere Medien, unzulässige Betriebsdrücke, unzulässige Temperaturen oder unsachgemäße elektrische Nachrüstungen entsprechen nicht der vorgesehenen Verwendung.

Die Schüttleistung ist ein Referenzwert unter definierten Bedingungen. Für die konkrete Anlagenleistung sind Systemtemperaturen, Volumenströme, Nachheizung, Wärmepumpe, Regelung und hydraulische Einbindung entscheidend.

Lieferumfang

• Wärmepumpenspeicher WK 600 in der gewählten Isolierungsvariante
• Anschlüsse gemäß technischer Ausführung des Speichers
• Produktdatenblatt
• Bedienungsanleitung
