Warmwasser mit Photovoltaik Heizstab

Warmwasser durch PV- Solarstrom

Wie es funktioniert:

1. Stromüberschuss:
Die Photovoltaikanlage erzeugt oft mehr Strom, als im Haushalt direkt verbraucht wird, insbesondere bei Sonnenschein.

2. Heizstab:
Überschüssiger Strom wird an einen Heizstab im Warmwasserspeicher geleitet.

3. Wärmeumwandlung:
Der Heizstab wandelt den Strom in Wärme um und erwärmt das Wasser im Speicher.

100-Liter Warmwasserspeicher ETWS

Der Warmwasserspeicher 100 Liter ETWS kombiniert modernste Technik mit hoher Zuverlässigkeit für die zentrale Warmwasserbereitung. Ein hocheffizienter Wärmetauscher mit einer Fläche von 1,2 m² nutzt die thermische Energie Ihrer Solaranlage oder Ihres Heizkessels und erwärmt bis zu 180 Liter Brauchwasser komfortabel und wirtschaftlich.

Für langanhaltenden Korrosionsschutz sorgt eine hochwertige Emaillebeschichtung im Speicherinneren, ergänzt durch eine großzügige Magnesiumanode. Dank der integrierten Polyurethan-Dämmung bleiben Wärmeverluste gering (nur 28 W Verlustleistung) und die Temperatur bis maximal 95 °C erhalten.

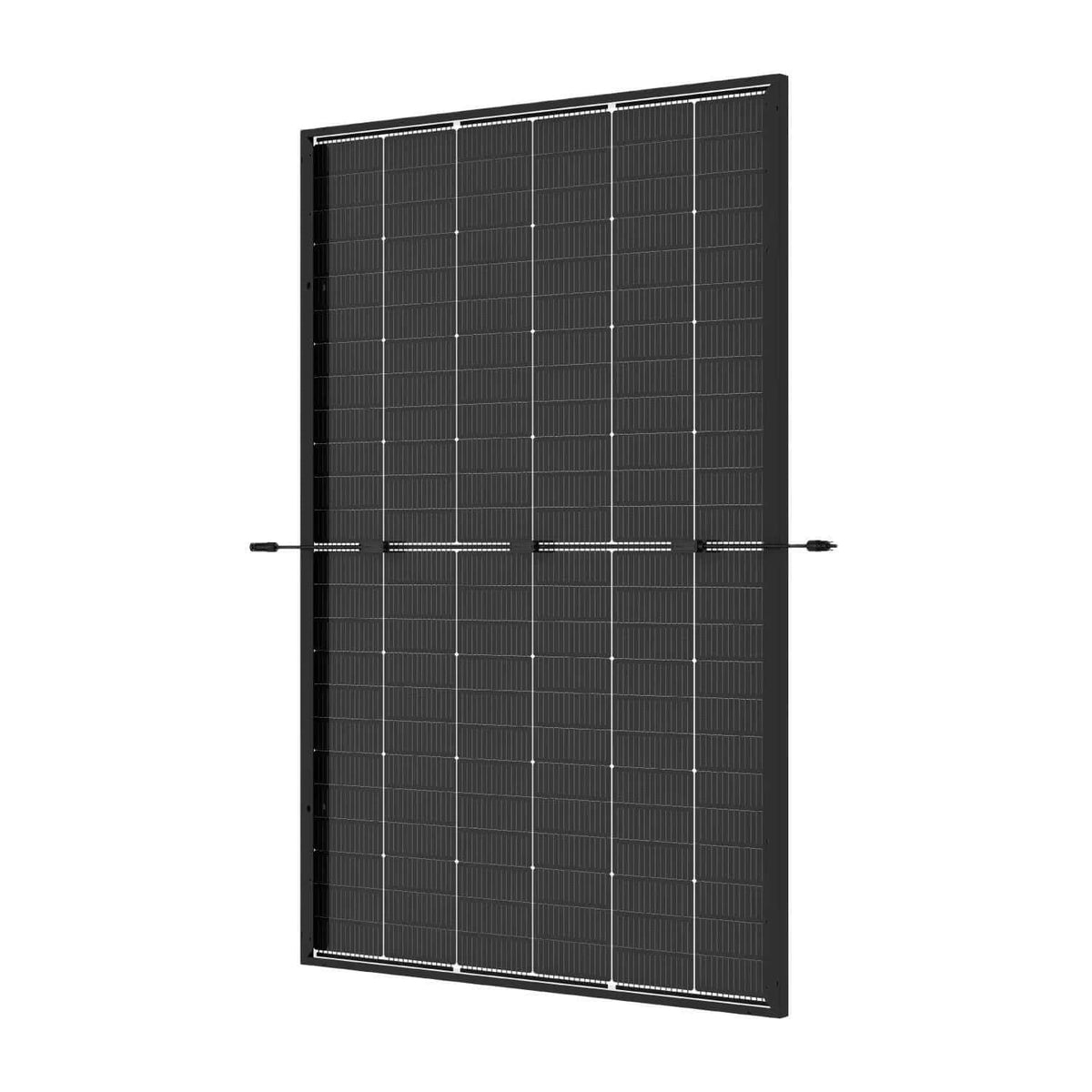

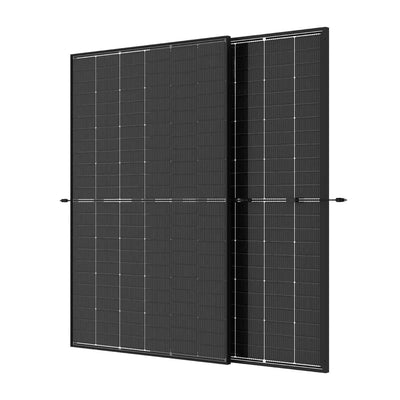

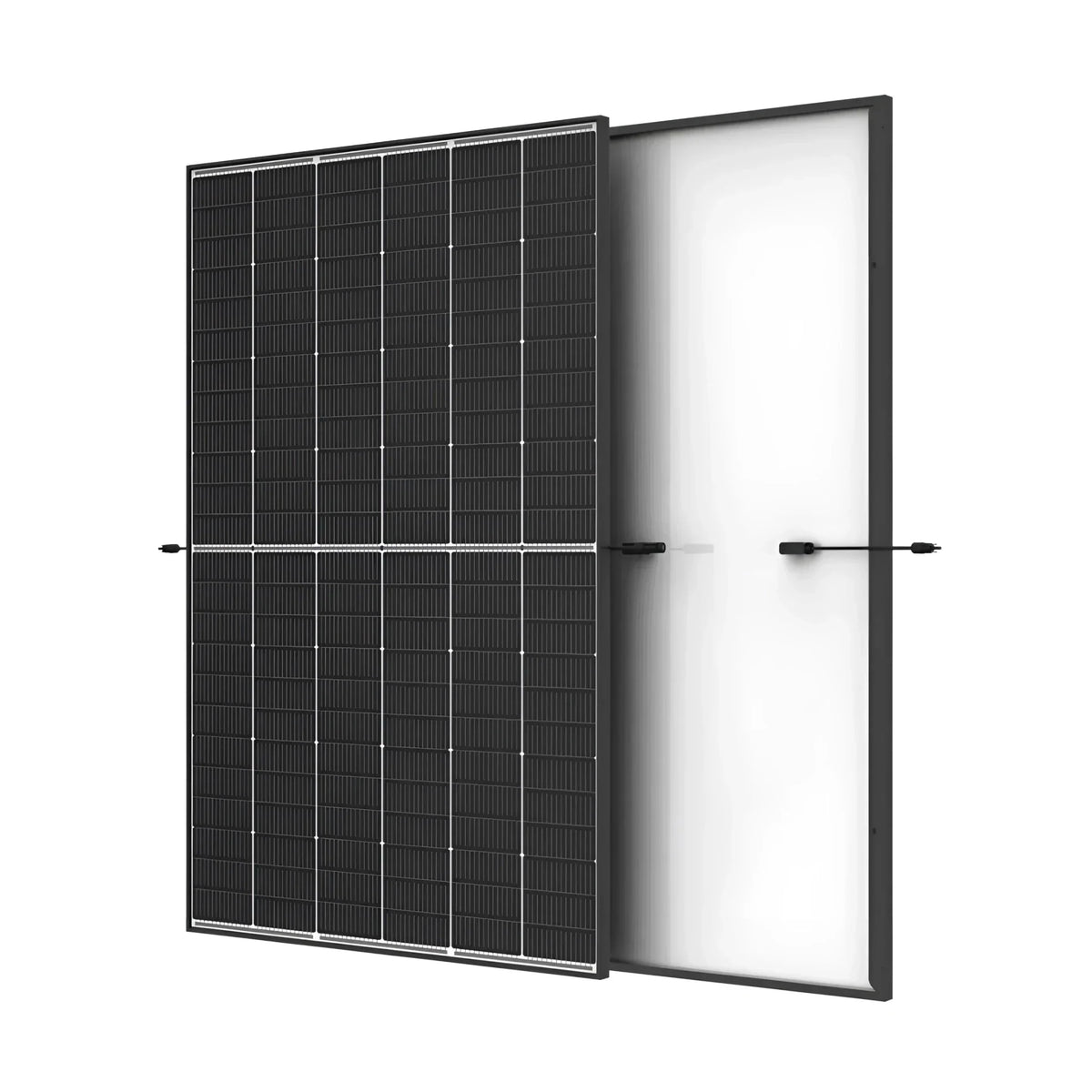

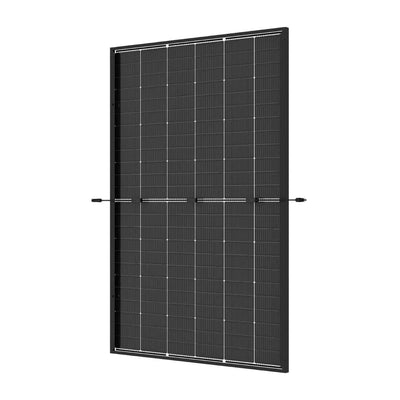

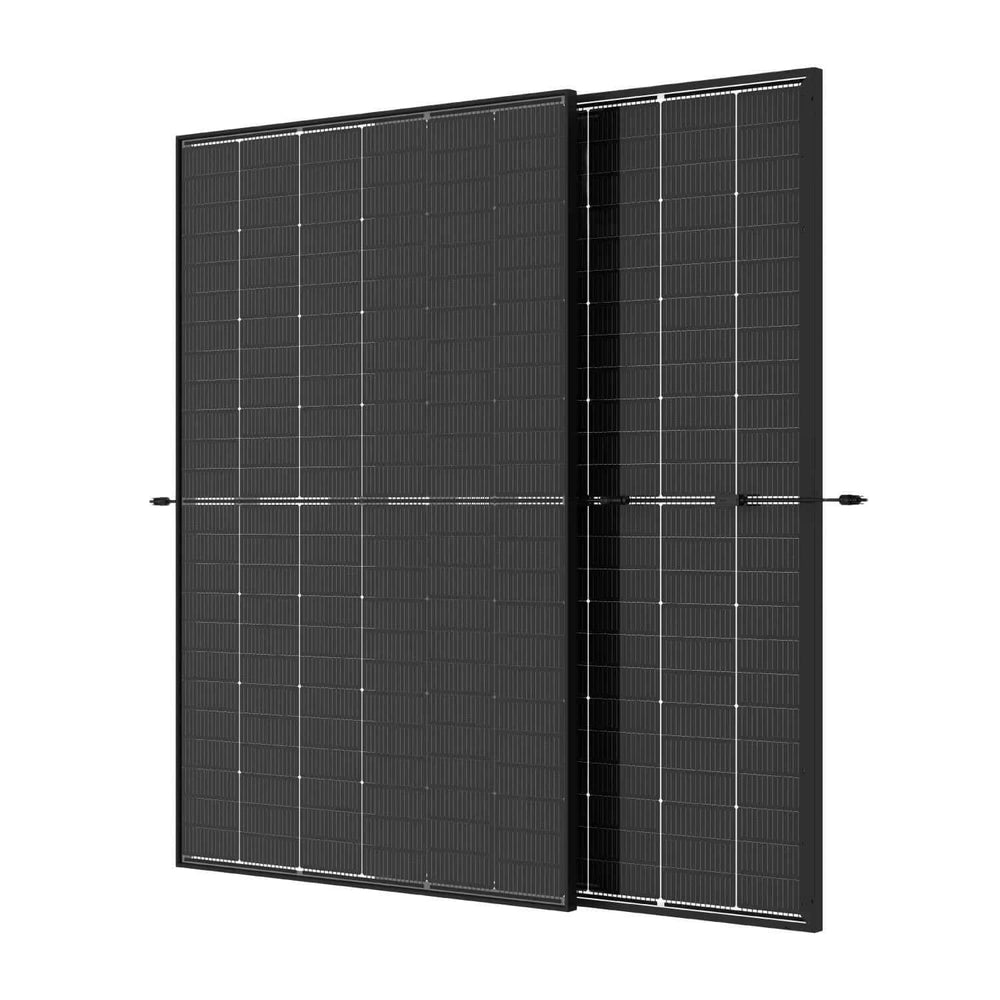

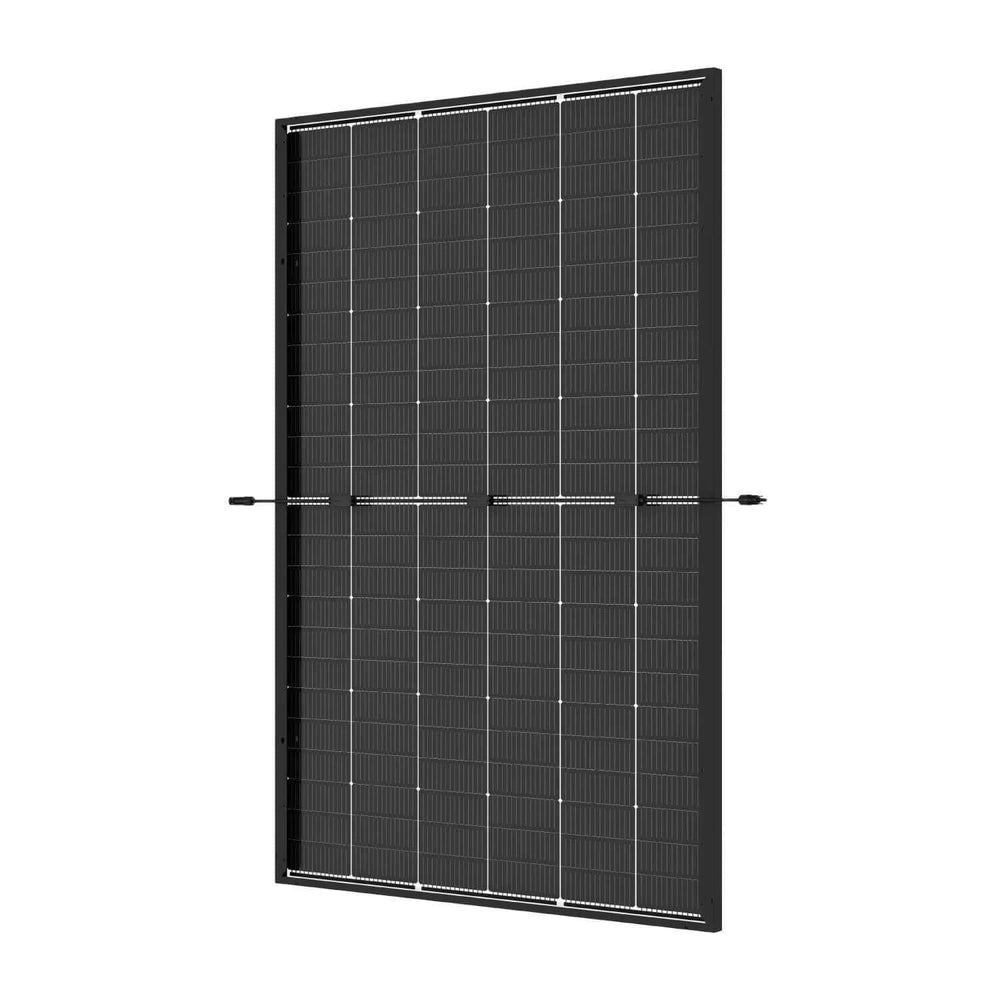

Leistungsstarkes bifaziale PV Solarmodul Trina Vertex S+

Das Trina Vertex S+ Modul liefert eine Spitzenleistung von bis zu 435 Wp und erreicht mit 21,8 % einen der besten Wirkungsgrade am Markt. Durch das bifaziale Doppelglas-Design wird neben der Vorderseite auch Rückseitenlicht effektiv genutzt und steigert so die Energieausbeute um bis zu 85 %.

Die robuste Konstruktion mit einer Druckfestigkeit von 5.400 Pa vorne und 4.000 Pa rückseitig gewährleistet höchste Widerstandsfähigkeit gegen Hagel, Schnee- und Winddruck. Mit einer Länge von 1.762 mm, einer Breite von 1.134 mm und einem Gewicht von 21,8 kg ist das Modul vielseitig auf Wohn- und Gewerbedächern einsetzbar.

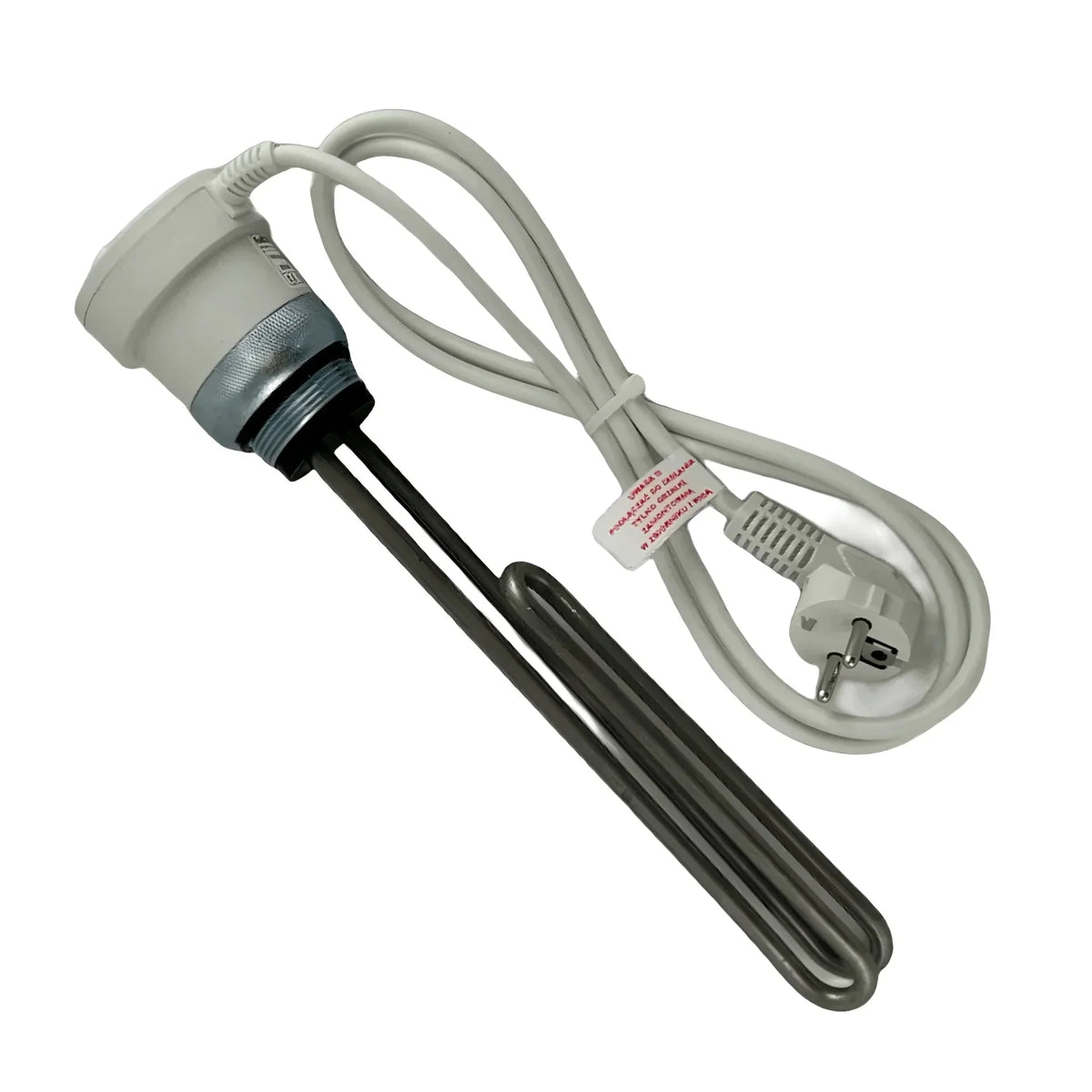

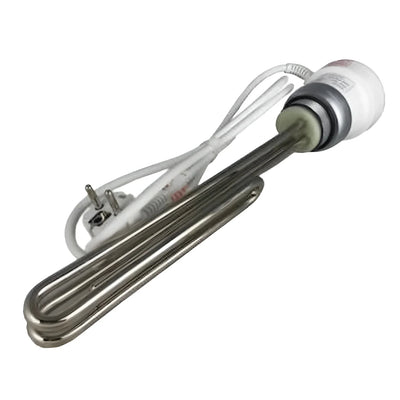

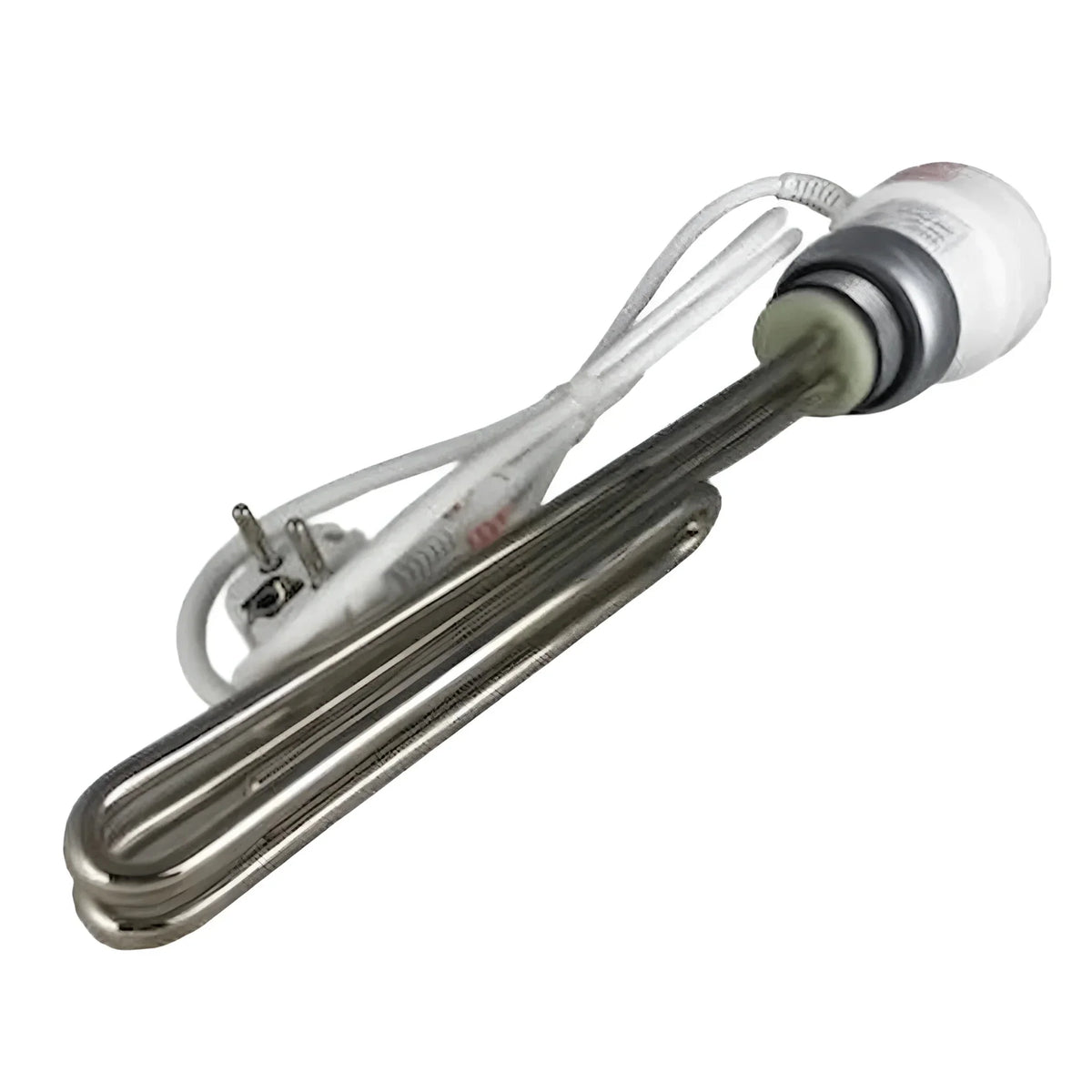

 1,5 kW Heizstab für zuverlässige Unterstützung

Der 1,5 kW Elektroheizstab aus hochwertigem Edelstahl ermöglicht eine präzise Temperaturregelung zwischen 5 °C und 75 °C dank integriertem Thermostat. Eine Einschalthysterese von 7–10 °C sorgt für stabile Temperaturwerte und minimiert Schaltzyklen.

Mit frostschützender Funktion und einem Sicherheitstemperaturbegrenzer bei 93 °C ist der Heizstab selbst an kalten Tagen sicher einsetzbar. Die kompakte Einbaulänge von 300 mm, die Schutzart IPX4 und ein Betriebsdruck von bis zu 10 bar machen ihn zur idealen Ergänzung für Warmwasserspeicher und PV Solaranlagen.

Technische Daten

Technische Daten 100 Liter Warmwasserspeicher

• Volumen: 100 Liter
• Wärmetauscher Oberfläche: 1,2 m²
• Wärmetauscher Inhalt: 5,27 Liter
• Anschluss Vorlauf und Rücklauf Heizung: 3/4" AG
• Anschluss Vorlauf und Rücklauf Brauchwasser: 3/4" AG
• Anschluss Zirkulation: 3/4" AG
• Anschluss Magnesiumanode: 1 1/4" IG
• Anschluss für E-Heizung: 1 1/2" IG
• Wärmedämmung: Polyurethan-Schaum (PUR)
• Max. Betriebstemperatur Speicher 95 °C
• Max. Betriebsdruck Speicher / Wärmetauscher: 6 bar
• Max. Betriebstemperatur Wärmetauscher 100 °C
• Verlust: 28 Watt
• Abmessungen mit Isolierung (Durchmesser x H): 625 x 770 mm
• Gewicht (leer): 64 kg

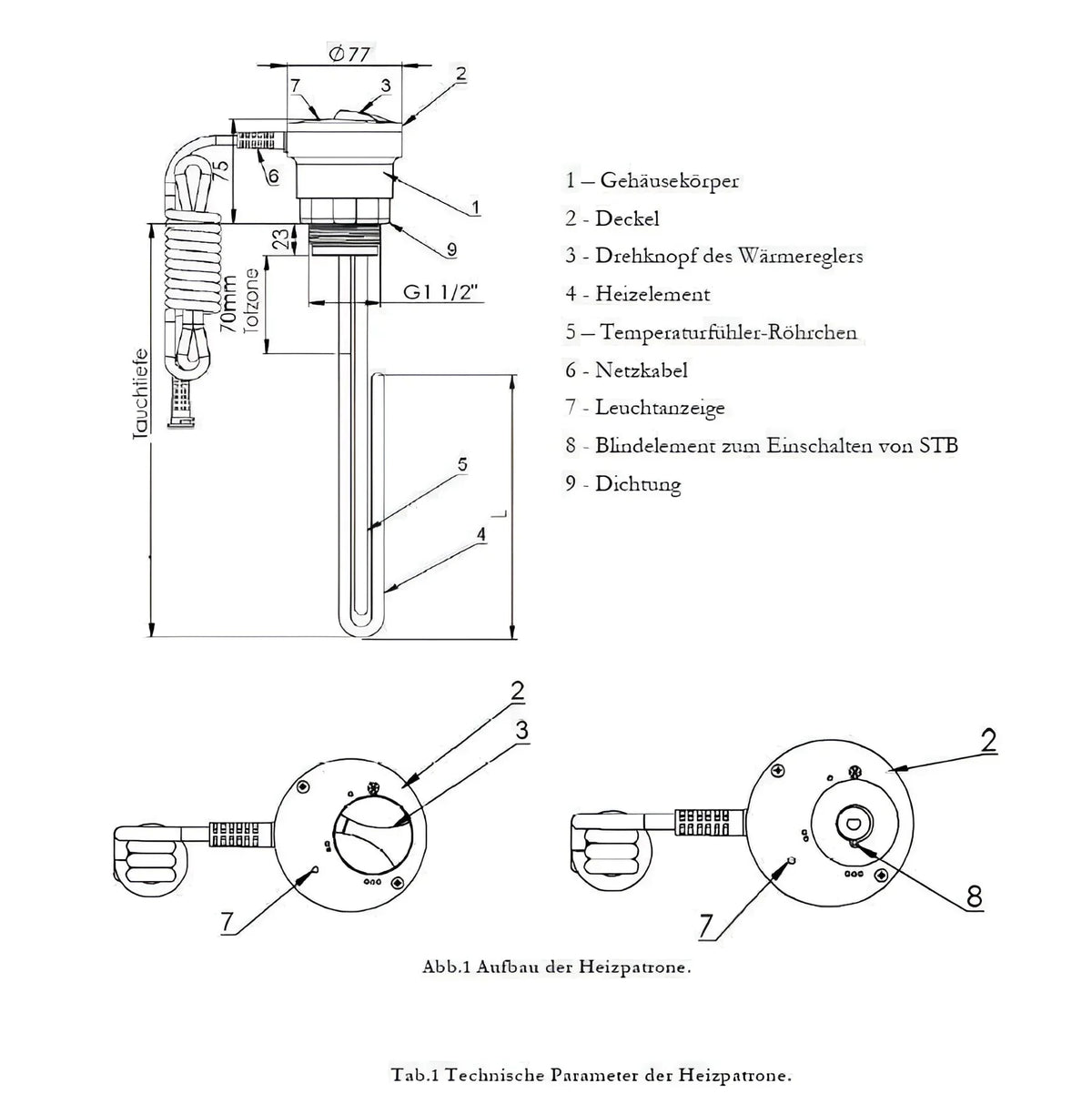

Technische Daten des Heizstabs auf einen Blick

• Heizleistung: 1,5 kW
• Temperaturbereich: 5-75°C
• Einschalthysterese: 7-10°C
• Einbaulänge: 300 mm
• Unbeheizte Länge: 70 mm
• Sicherheitstemperaturbegrenzer: 93°C
• Anschluss: 1 ½" AG
• Max. Betriebsdruck: 10 bar
• Schutzart: IPX4
• Material der Heizschlange: Alloy 825
• Material des Gehäuses: Kunststoff, weiß
• Stromversorgung: 230V/16A, einphasig
• Anschlusskabel: 1,5 Meter mit Schuko-Stecker

Technische Daten Modul

• Modulwirkungsgrad: 21,8 %
• Anzahl Zellen: 144
• Zellentyp: monokristalin
• Technologie: bifaziale
• Kabellänge: 1.100 mm (+) / 1.100 mm (-)
• Stecksystem: MC4-EVO2
• Rahmenfarbe: schwarz
• Rahmenhöhe: 30 mm
• Modulbreite: 1.134 mm
• Modullänge: 1.762 mm
• Gewicht: 21,8 kg
• Druckbelastung Vorderseite: 5.400 Pa
• Druckbelastung Rückseite: 4.000 Pa
• Leistungstoleranz (positiv): 0 - 5 Wp

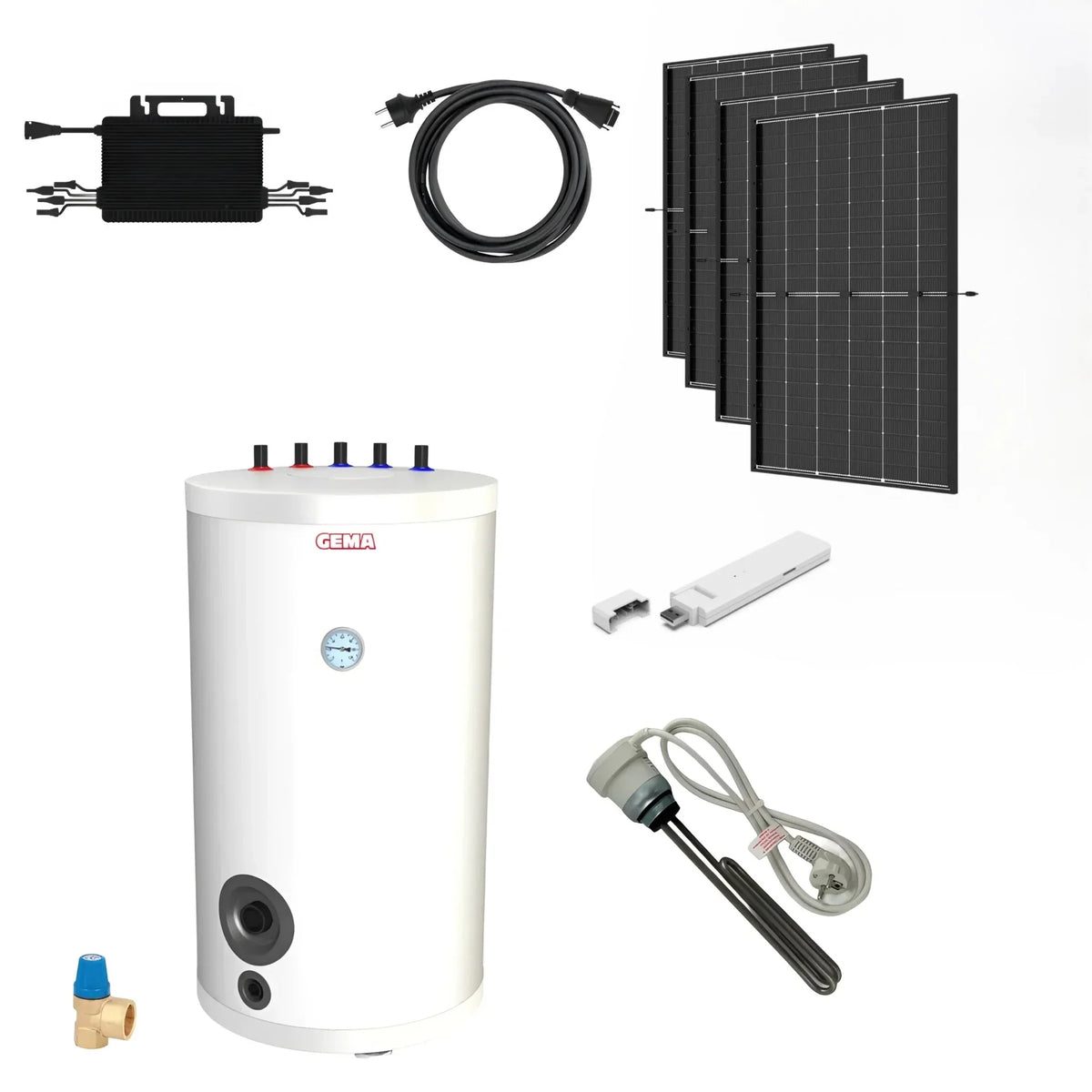

Lieferumfang

• 1 x Warmwasserspeicher 100 Liter
• 1 x Heizstab 1,5 kW
• 4 x PV Paneele 435 WP Bifazial Black Frame

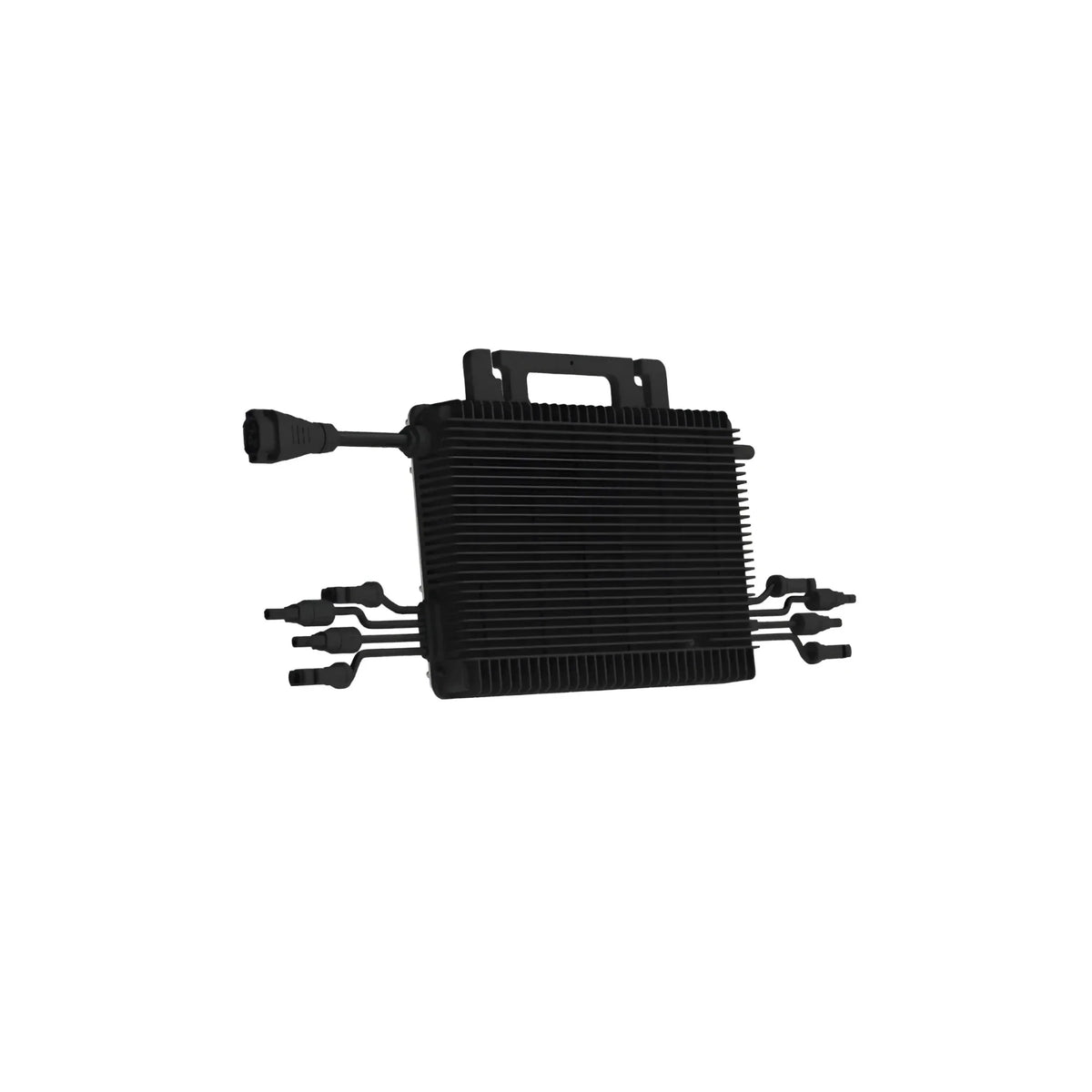

• 1 x Wechselrichter Hoymiles 1600 W

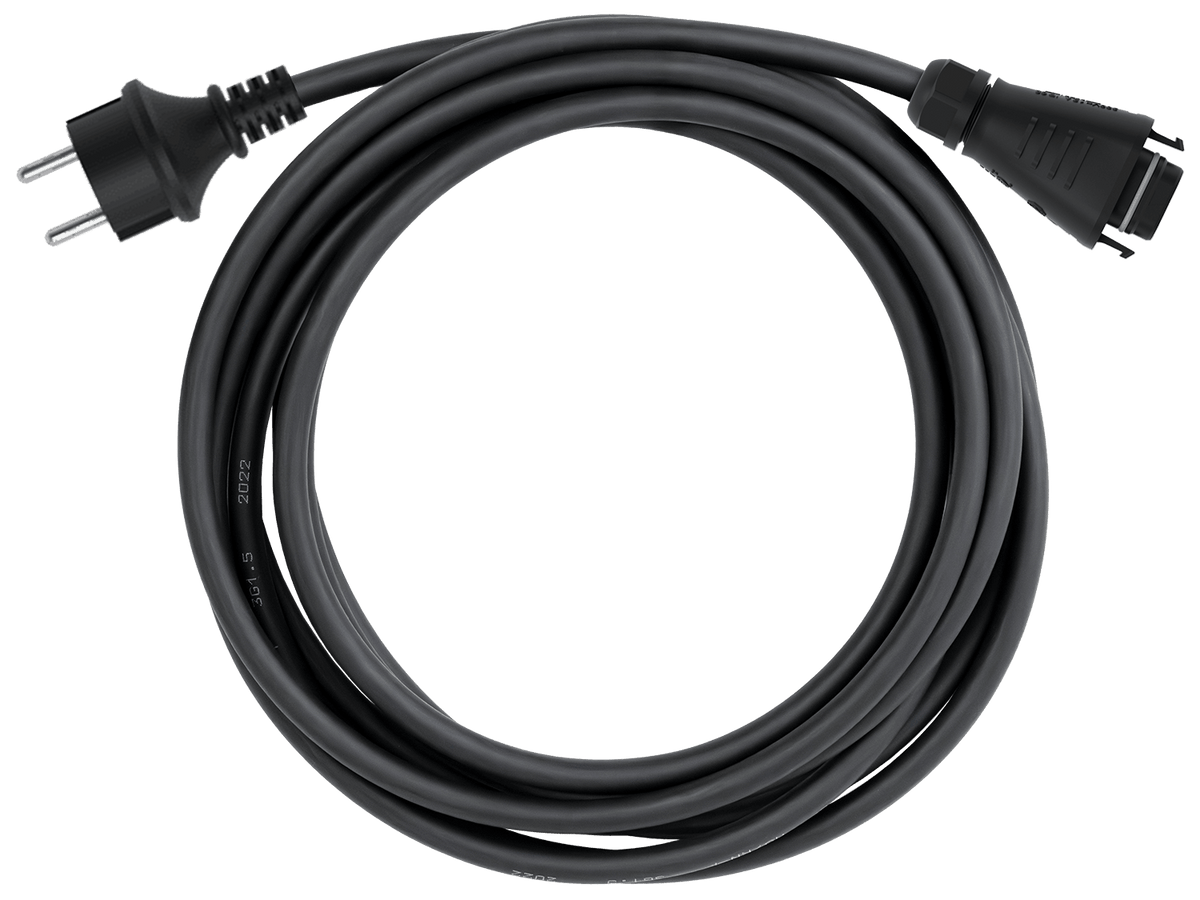

• 1 x PV Anschlusskabel 10 m
• 1 x DTU WLAN Stick

Download

• Bedienungsanleitung Trinkwasserspeicher
• Bedienungsanleitung Heizstab
• Datenblatt Trina Vertex S+
